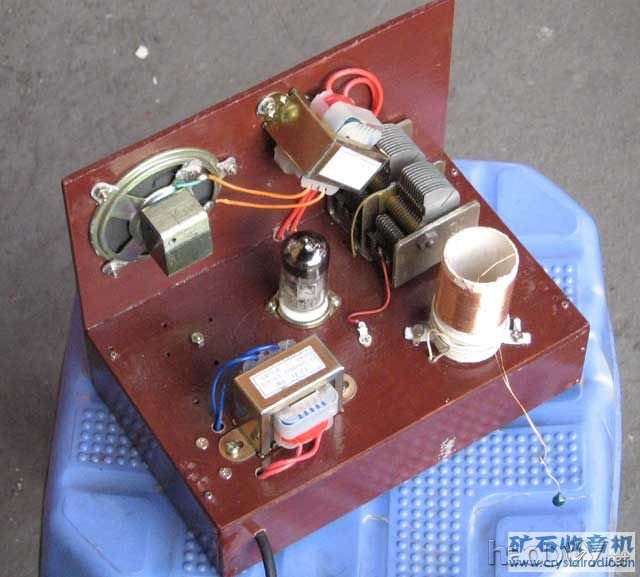

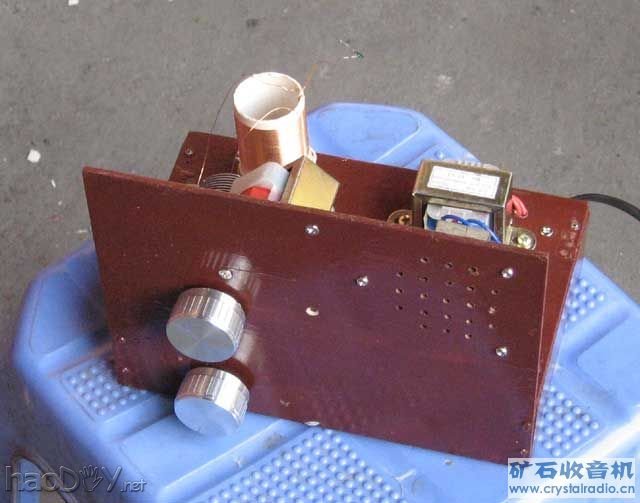

6N1中波再生机实验 半个做再生级,另半个做功放级。 桥堆做整流。 用了3个220V/6V 5W的电源变压器(图便宜,6元一个)。一个当灯丝变压器,第二个反用当高压变压器,第三个当输出变压器。 喇叭是8402拆机的,10欧1W3寸。如果您有8欧喇叭也行。 线圈绕在直径32m
 6N1中波再生机实验
  半个做再生级,另半个做功放级。
  桥堆做整流。

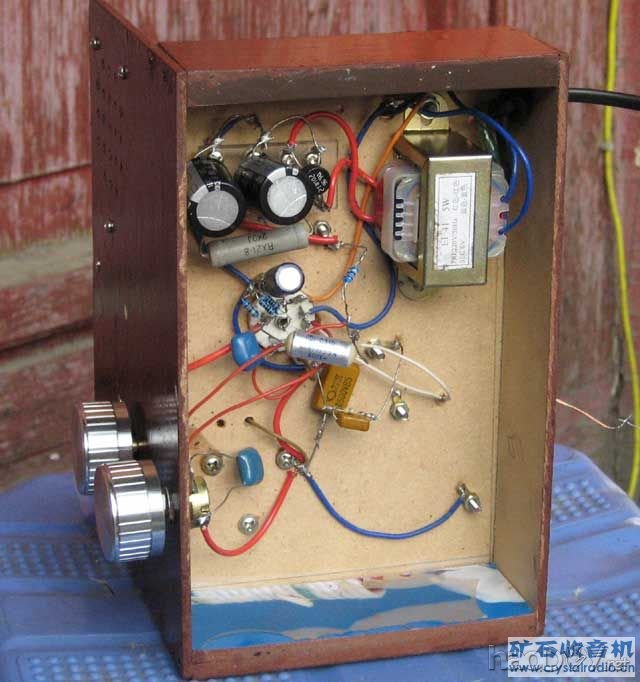

  用了3个220V/6V 5W的电源变压器(图便宜,6元一个)。一个当灯丝变压器,第二个反用当高压变压器,第三个当输出变压器。
  喇叭是8402拆机的,10欧1W3寸。如果您有8欧喇叭也行。
  线圈绕在直径32mm的PVC管上,用0.27mm漆包线,调谐线圈绕110圈,距地20圈处抽头。再生圈用同样漆包线绕10圈,两绕组距离5mm。
  效果:外接室外天线和地线,晚间收20多个中波台,本地台声音宏亮,在屋外也能听见。选择性很好,无串台。远地电台不少,声音较小而清晰。若觉得吵,可增加一个音量控制电位器。
  使用再生机需要一点点调节技巧,但非常有趣。
  再生控制方法是本坛网友提出的,可能是首创,再生控制平稳,临界点明显。记不得大名了,失礼。省去了高扼圈。

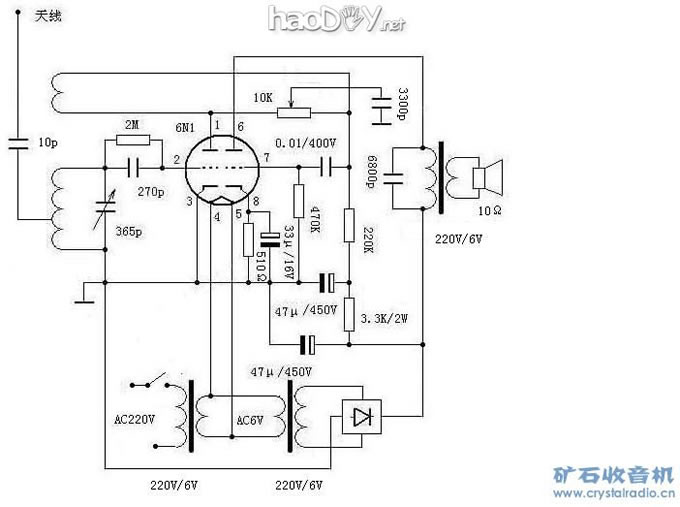

  特别体会:输出变压器初级并联的6800p电容不能省去,否则会有低频啸叫。
  电路设计承蒙多为大虾相助,谨表谢意!
