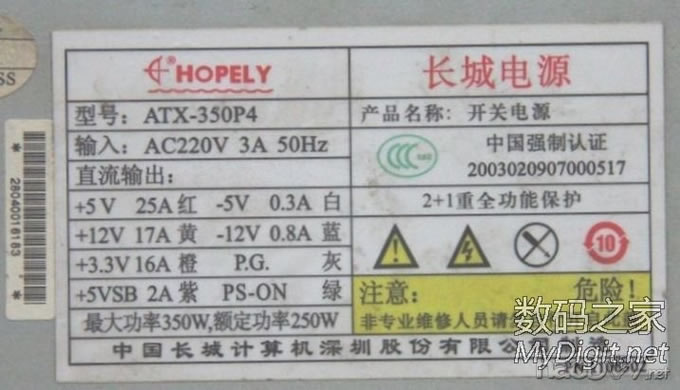

以前的大大们发起了ATX电源改装热潮，受到很多人仿制，但是自激始终是仿制者难过的坎。 一、0-26V电源的改制，以长城电源为例，其他电源对照图纸改制也方便。

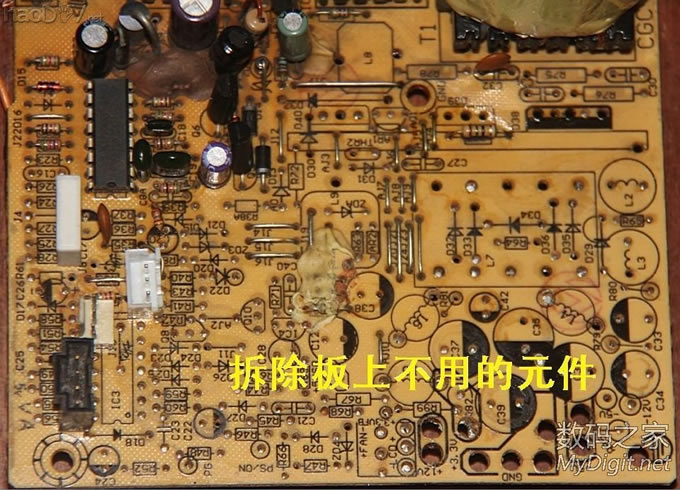

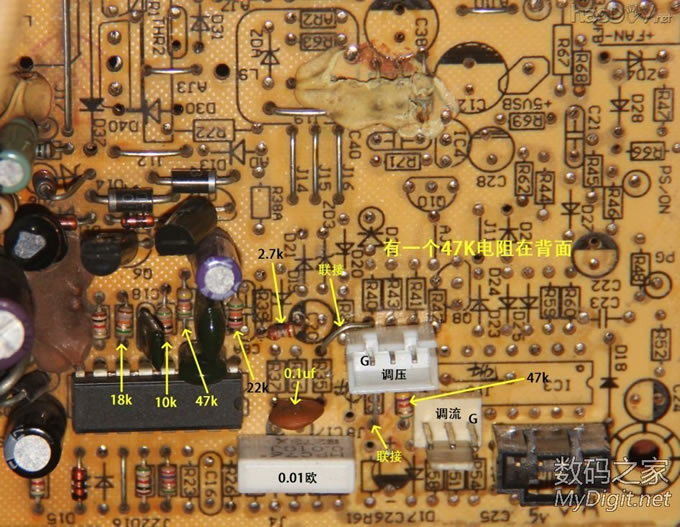

1、选能正常开机的电源。 2、认真对照, 拆除不需要的元件。 3、改换的几

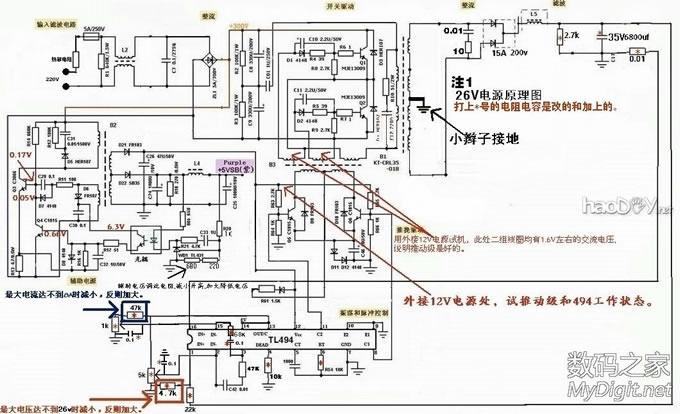

个阻容元件见图。

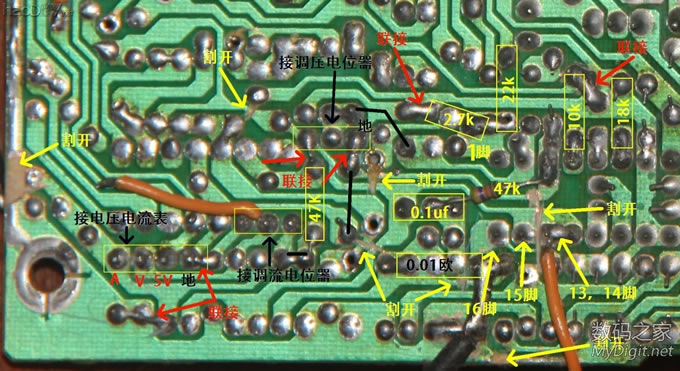

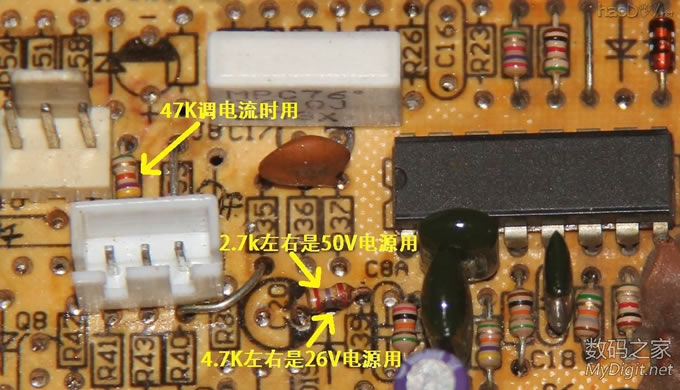

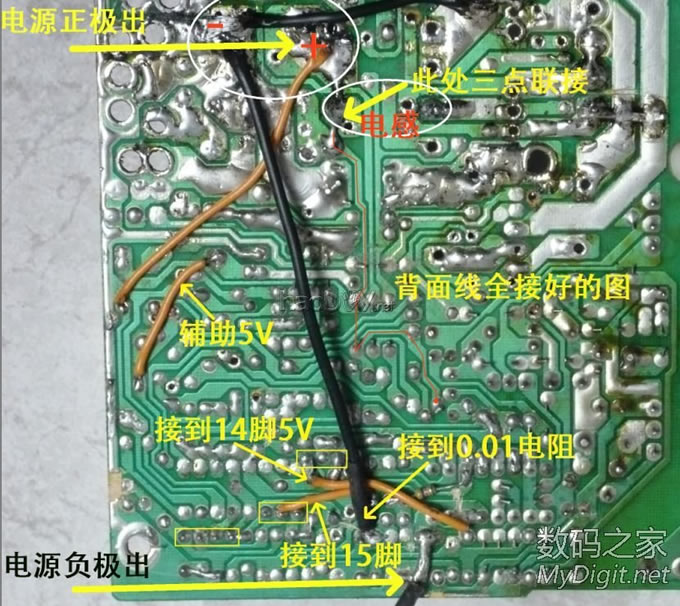

A、图上标有2.7K的电阻是分压取样电阻，0-26V的电源用4.7K左右，0-50V的电源用2.7K左右，具体在设定最大电压调试时调整；在0.01电阻前接一个2.7K2W左右的泄放电阻，实物图上没有反应出来；电感用原来3.3V用的那个电感；在220V输入处接一只开机保护热敏电阻，原机没有；接PFC电感处短接，接了PFC电感后，电压会有所下降，所以不用。 B、关于设定最高电压。空载时电压可能会到30V，但这是虚电压，带载后会回到28V以下，如果在180W时电压回落到28V，也不能把28V做为最高设定电压，因为此时开关电源的占空比最大，到了极限，输出的波纹很大，不适宜做为最高设定电压。 C、怎样来设定最高电压。输出电压与开关频率有一定的关联，如果7500的6脚接22K电阻，振荡频率在52K左右，在输出180W时最高电压只能设在24V，再高输出的波纹会大增。如果6脚接18K电阻，振荡频率在61K左右，最高电压就能设在26V。 E、关于消除自激。除了按图更改阻容元件外，自激主要由电流取样回路产生，因此，电流取样电阻安装的位置相当重要，一定要安装在7500的16脚附近才不会有自激。 4、背面的改装见图二张，如还看不清有高清大图下载。

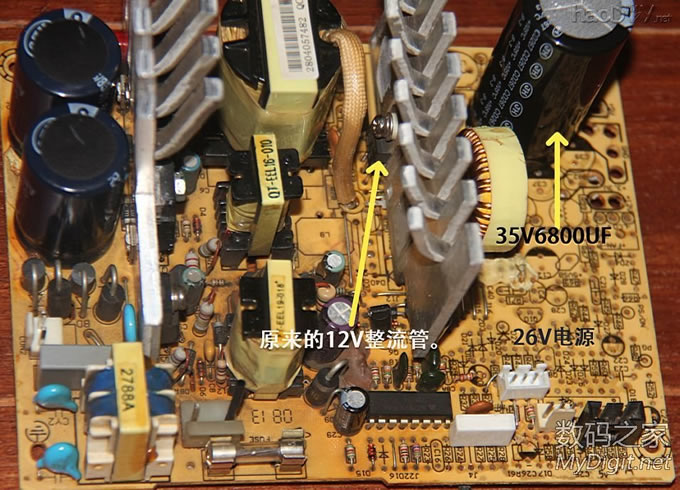

5、改装好的全图。

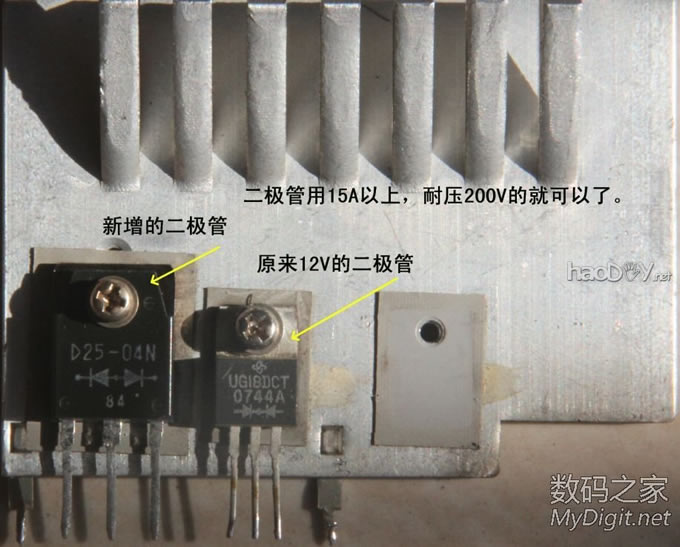

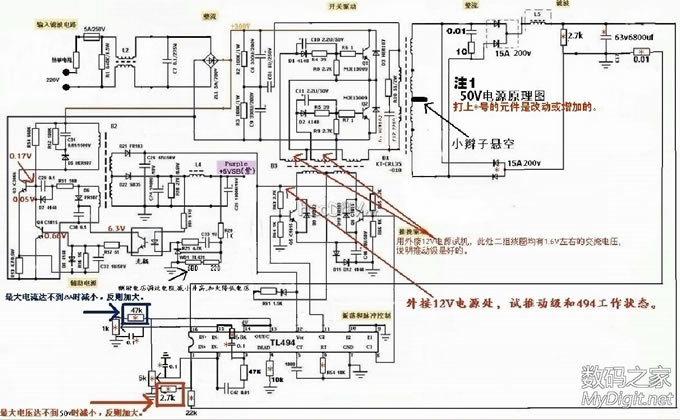

6、电压设定调试。按图改装虽然不会有自激，但第一次开机还是要串一个灯泡开机，如果能正常开机（如原机正常，元件没有装错是不会不开机的），接下来把调流电位器调到中间位（有些菜鸟把电流电位器调到最低，再调电压调不动就说坏了），再调电压电位器到最大看电压能否到26V，如果超过就加大4.7K电阻，如果不到就减小阻值。 7、电流设定调试。此时灯泡一定要拿下，先把电压电位器调在中间位然后开机，再把调流电位器调到最低，看电压是否回落，如果电压慢慢回落基本到0V，说明恒流功能正常。然后接上负载慢慢调电流电位器，此时电压和电流都会上升，直到设定的6-7A电流（虽然能到9A以上，但在5-10V的低压区，功率管功耗太大不安全）如果调到底电压还没有回到开机时的电压，电流还不到6-7A的就要减小47K阻值，如果没有调到底就到8A就要增加47K阻值。如果没有1K多圈可调电位器，用10K、20K的都可以，只要在电位器上并接一只1.2K左右的电阻，调最大电流就调这只电阻也可以。 二、0-50V电源改制。50V电源有二种方案，一种是不改接主变压器，采用全桥整流输出；一种是改接主变压器半桥全波整流（但是有些朋友对改接搞不懂），所以在此介绍全桥整流改制的方法。 1、拆除和安装元件同26V电源，二者的区别就在于一个分压电阻(见上面的图）、输出电容耐压、加一只共阳高速整流管和改一下印板接线。

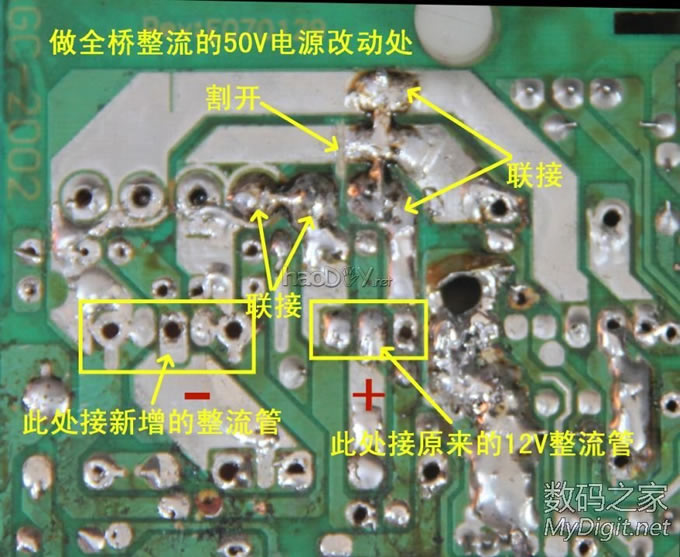

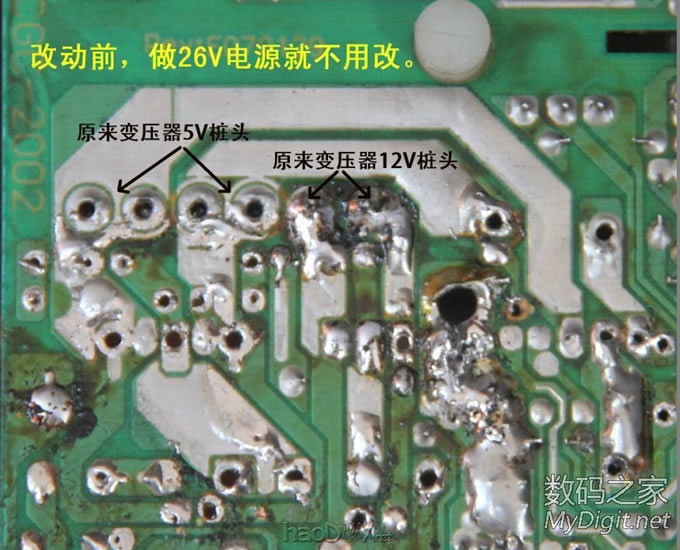

2、印板接脚的改造见图。

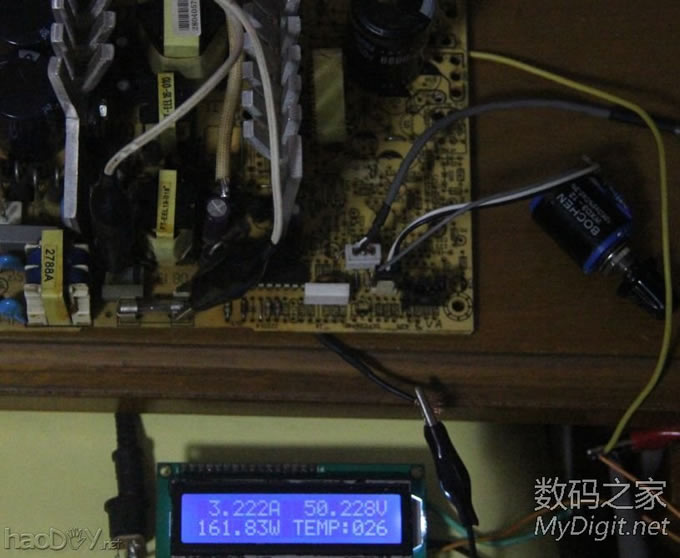

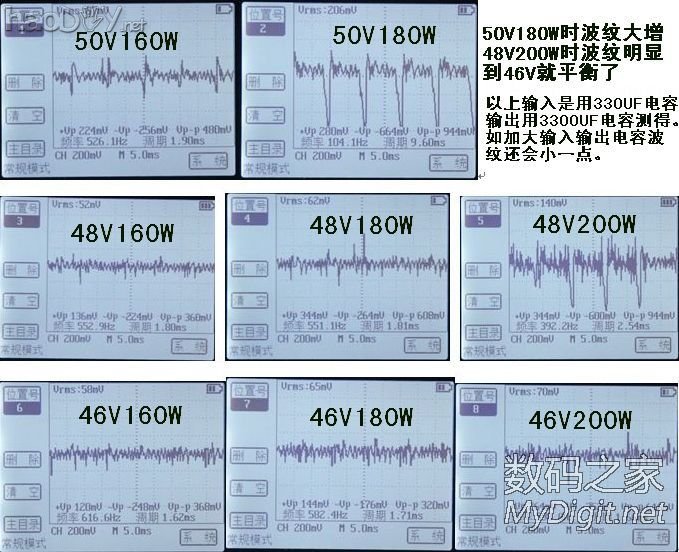

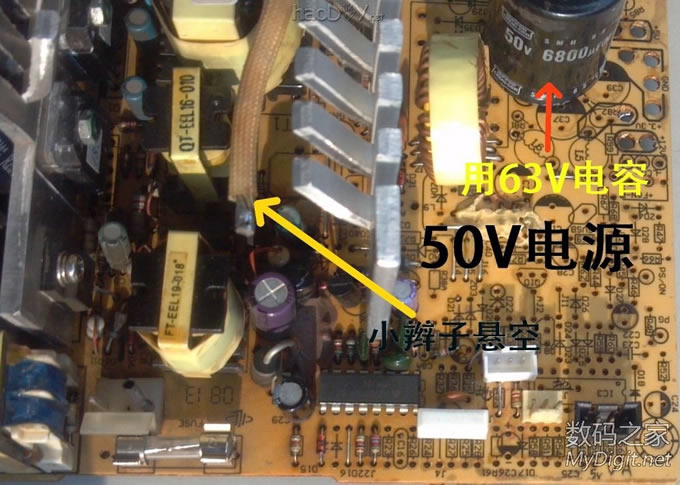

3、小辫子悬空（见上面图）。 4、调试方法同26V电源。 5、测试图

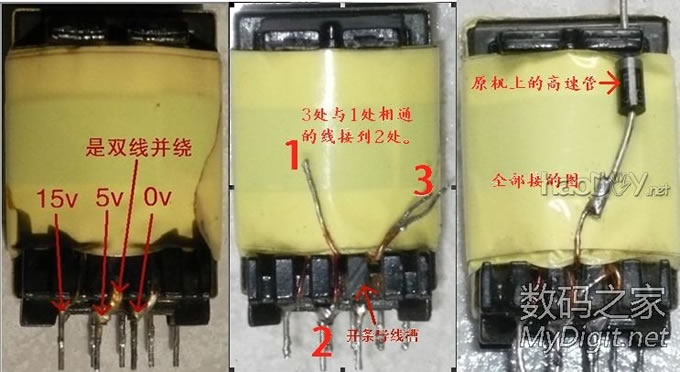

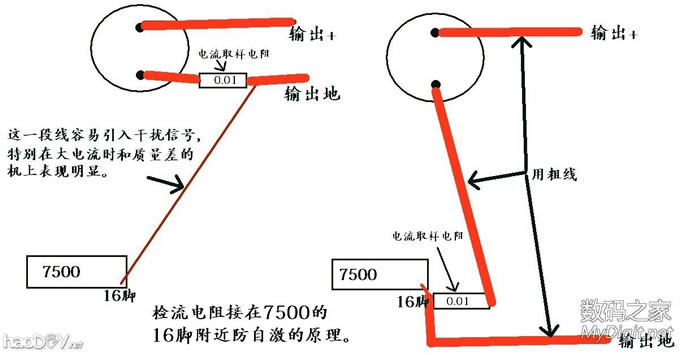

感谢各位大大们加M币支持，再上一张改辅变压器接线图，为风扇供电用。  有的在探讨检流电阻的接法，关于检流电阻的接法上一张解释图（只是我的认为，也是通过试验得来），另外在二只可调电位器上不要接0.1UF的电容，实物图是没有，原理图上没有去掉。  (责任编辑：admin) |
