今年春节有点空闲时间，本打算做个四管机玩玩，后来想到自己有很多老锗管日后需要测量。所以决定做一个唱响管测试器+四管机。

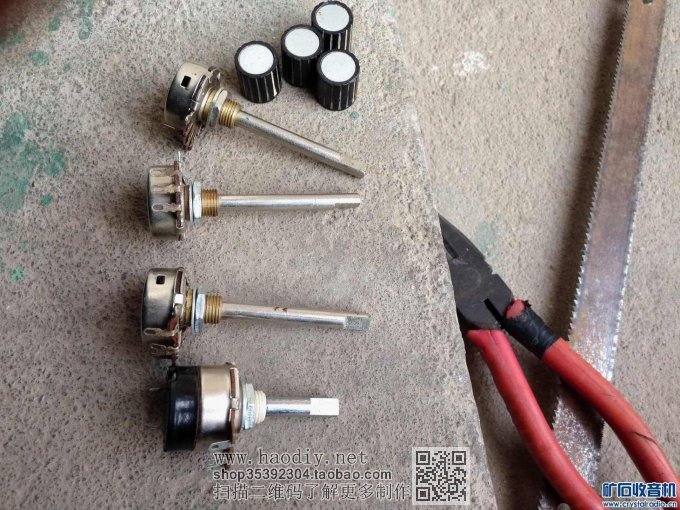

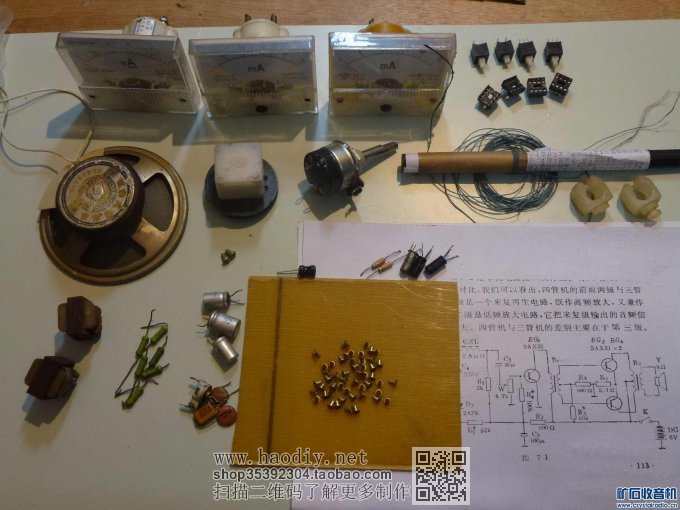

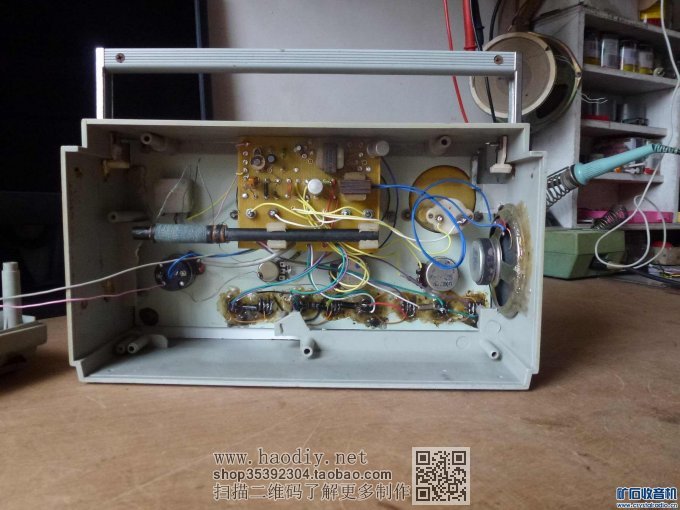

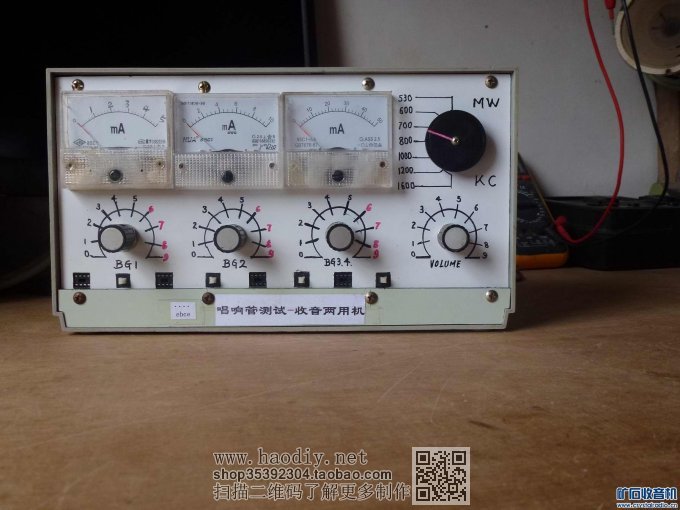

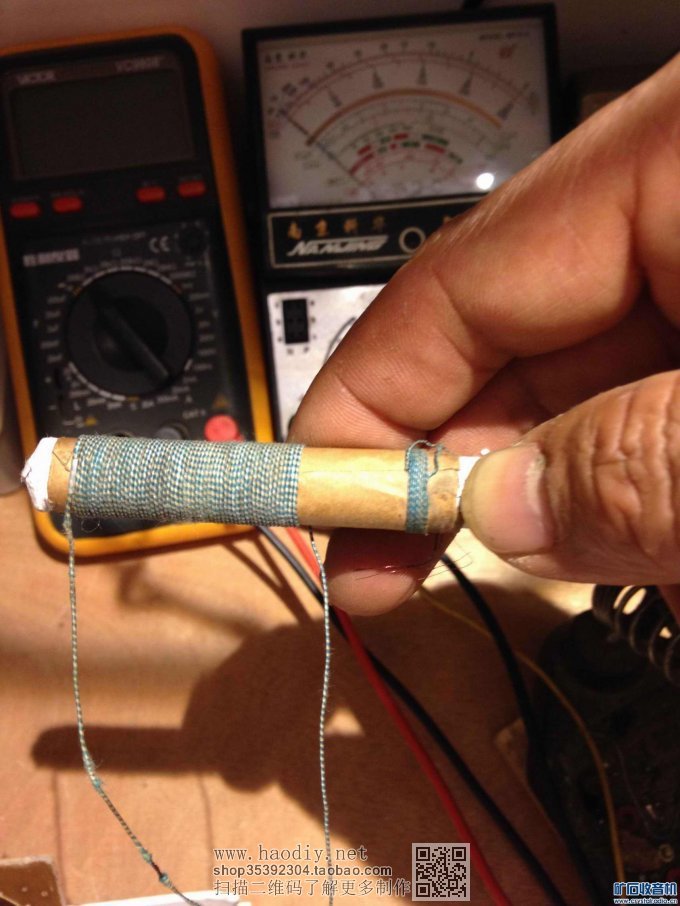

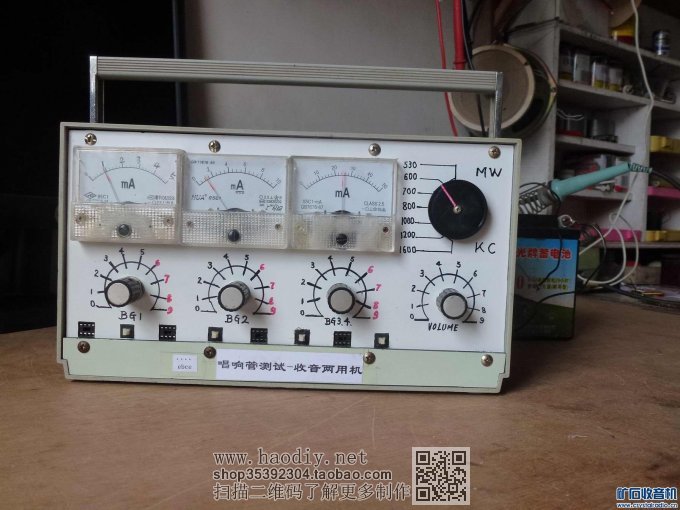

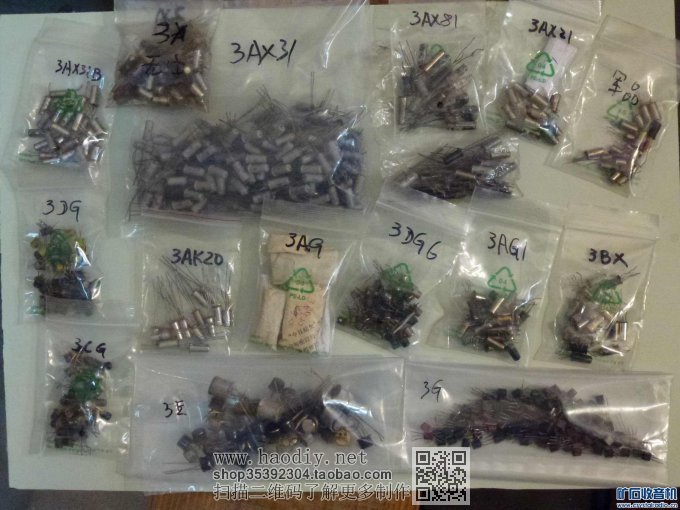

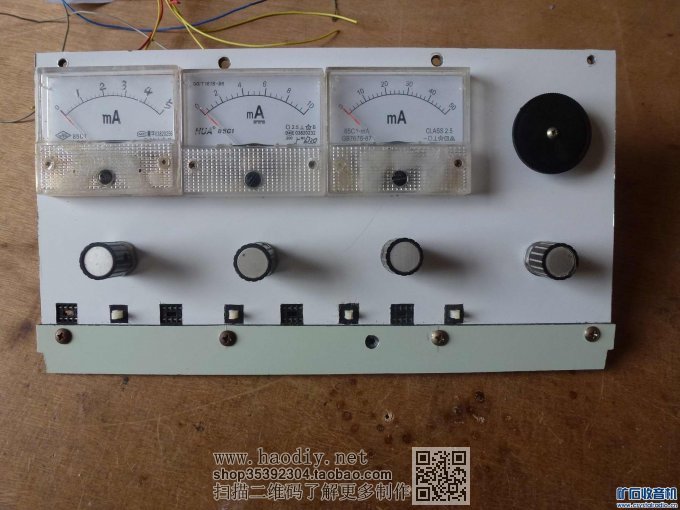

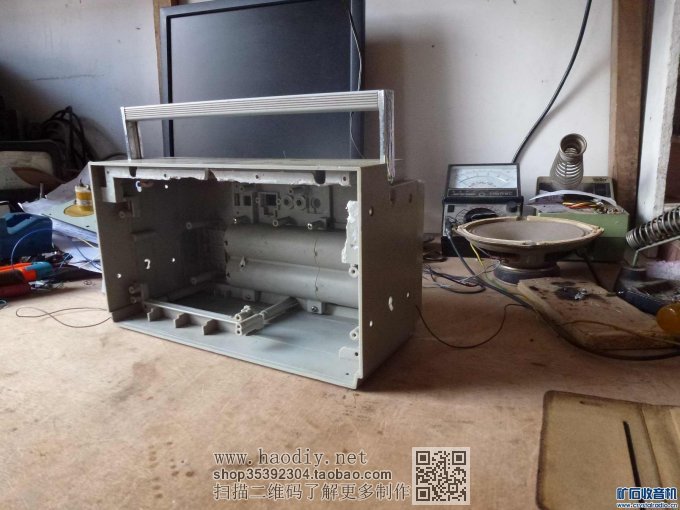

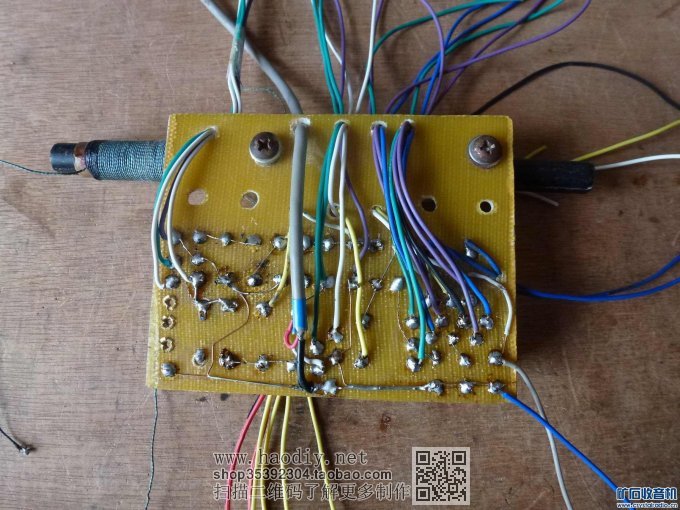

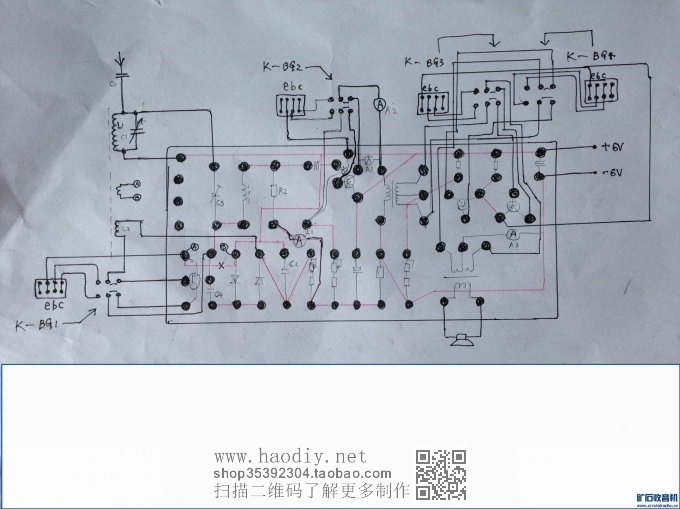

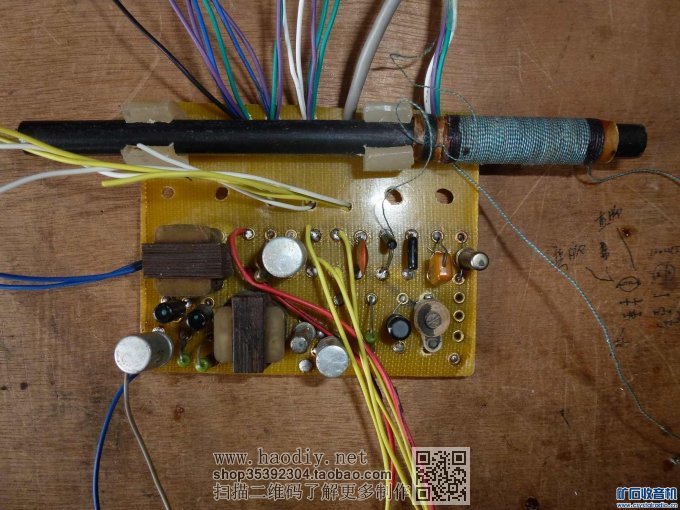

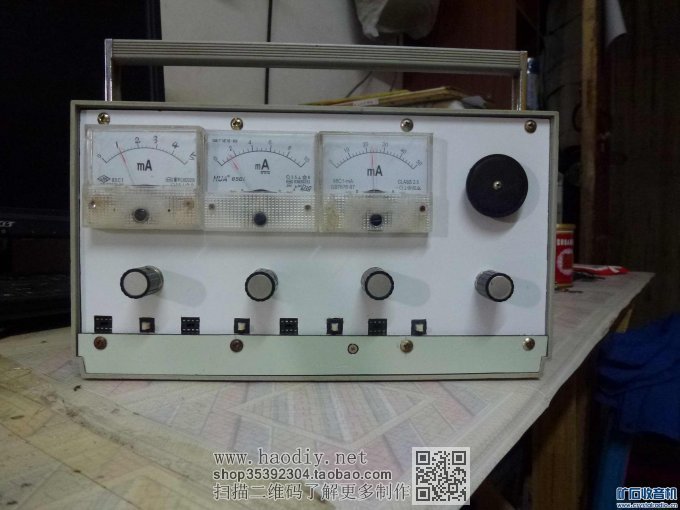

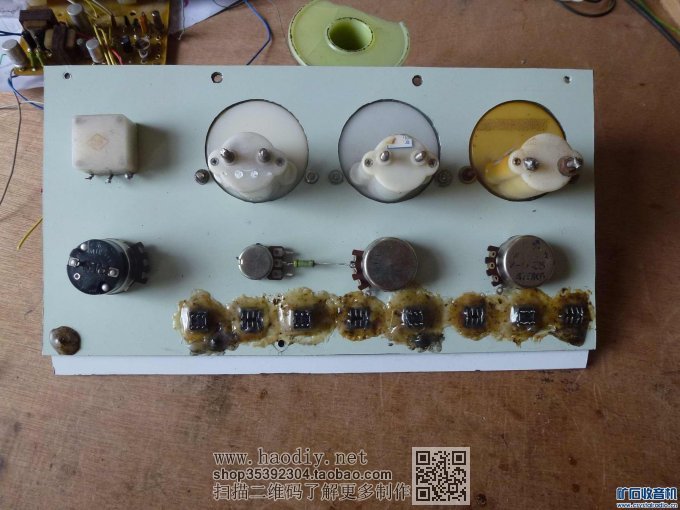

(责任编辑：admin)本机电路是“少年晶体管收音机”中的四管机电路，把4个管子，3个可调电阻都外接，再配上3个电流表和晶体管测试座等。平时可以当收音机听节目，可挑选老锗管，粗略估测管子的放大性能，漏电大小等，也可简单的配对末级功放管（当然要靠听觉判断了）  元件配备： 尽力选了一些老元件来做这机机，其实最难的还是机壳和面板了。   制作电路板等： 用铆钉板做基板，结实耐折腾，天线线圈用0.07x28绕66T，次级8T。电路板做好后试听在夜间竟20多个台，（没加再生的，C3都去掉了，接上去自激。想一下目的不是为了台多，有几个就行了，主要目的是挑选管子所以再生都不要了。电路板元件自己重新排列的，原书中的太大，又有喇叭口不合适  自己画了张电路图，有点烂将就看吧，有一点基础的不需要     机壳面板： 机壳刚好前两天拆了台收录机，中间壳子正好合适，还带电池仓。面板找块铝塑板加工，DIY最难的感觉就是机壳面板之类的了，开那三个电流表的孔又浪费了25元买了个32-100mm开孔器  测试管座用的是8脚的IC插座，和开关一起开合适的孔强行压入，背面用胶粘住。   装配： 全部元件都装入后试机，发现声音小了很多，还有点自激，各级电流倒是很正常。仔细研究发现面板上插座的管子测试时候声音大好多，原来是4个管子引线太长发生自激了。试验了几次，最后把4个管子在电路板上拆下，直接焊到对应的四个转换开关上去，所有问题都解决了。末级用的50mA电流表感觉有点小了。   样子还可以吧，哈哈虽然不太美观，但是实用就行了。 画蛇添足： 昨晚试听一晚上，感觉不错，今天起来就给机器面板画了些刻度什么的，结果感觉很丑了。哈哈，很难擦掉了，将就用吧。   使用心得： 昨晚听了一晚上，没加再生也有20来个电台了，白天就惨了就一个本地台，我以前玩矿石机的时候说过了我这是重灾区，一个本地台离我都有百多里，还都是大山阻隔。商品收音机效果都不行，想玩矿机只有半夜穿裤子起床的命了。 今天又把我的存货（老管子）拿出来，上机测试了一会，都能响，只是放大能力不同。有些电流1mA时最响，有的要2mA才最好，有几个些要达到2.5mA。测试发现这电路的推动管选择对机器的音量影响很大。末级2只管座插上外接管子，用耳朵听以失真大小，电流表读数判断管子的配对情况，基本能满足业余玩家的需要了。 放一张自己积攒下来的老东西（冰上一角）  第一次参赛，不足之处玩坛友们体谅。祝大家新年愉快！新的一年里万事如意！ |
