【参赛】小型四管外差耳塞机

时间:2017-08-07 17:13来源:www.crystalradio.cn 作者:618975@163.com 点击:
【参赛】小型四管外差耳塞机 ,矿石收音机论坛
纯手工打造一个无线电杂志上的小型的外差机

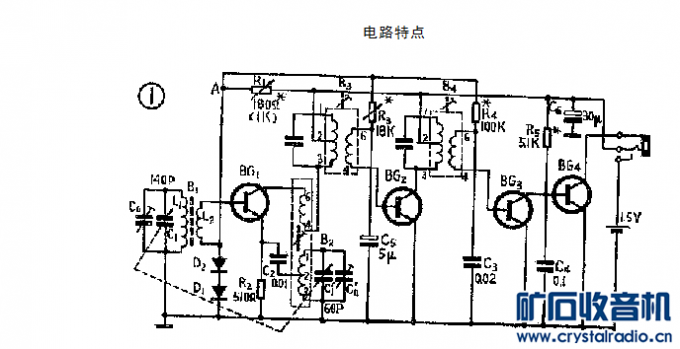

电路图: 【参赛】小型四管外差耳塞机
本机电路选择性灵敏度很好和普通厂制机没有区别,用MP3耳机收听音量大小合适,几乎没有底懆背景很干净

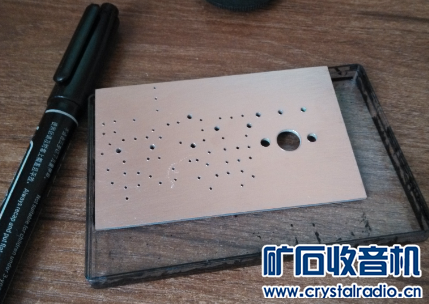

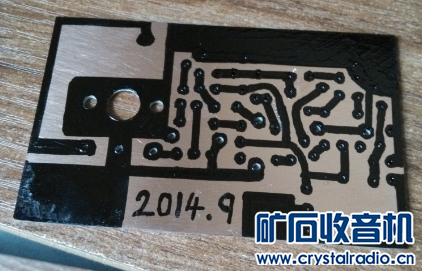

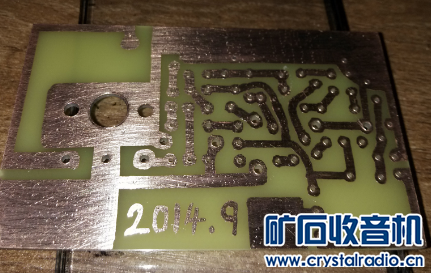

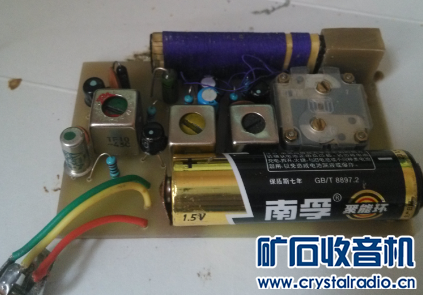

电路板用土法纯手工制作,,油性笔画板洗厕所的草酸加双氧水腐蚀效果不错【参赛】小型四管外差耳塞机
【参赛】小型四管外差耳塞机【参赛】小型四管外差耳塞机【参赛】小型四管外差耳塞机

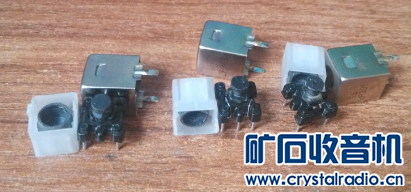

中周和震荡线圈手工绕制
找了个坏收音机拆了套中周0.08线绕(中周是个麻烦事用了一下午时间【参赛】小型四管外差耳塞机 )【参赛】小型四管外差耳塞机【参赛】小型四管外差耳塞机

4支晶体管BG1.2.3都是3DG4C   BG4是3AX31M这四支管是我收藏的50多支晶体管里面挑选出来的hFE分别是BG1=137    BG2=135   BG3=86   BG4=55参数都很好 【参赛】小型四管外差耳塞机

所有元件安装完先调工作点,分别BG1集电极0.4毫安,BG2=0.6毫安  调BG3 时先不接入R5 和BG4 基极,把电流表接在R5 的位置,调整R4 阻值,0.1毫安。然后接入R5 和BG4 基极,这时BG4 集电极电流应为1毫安,否则可适当改变R5 的数值。

静态工作点调好之后按一般外差机的方法,先调中周,后调三点跟踪,效果很好。

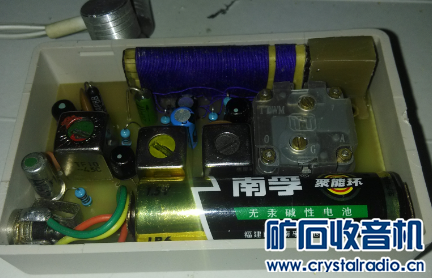

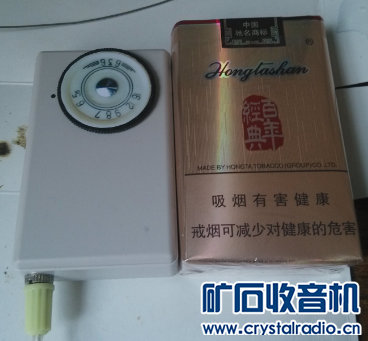

调试完成装入机壳【参赛】小型四管外差耳塞机 体积还没有一盒烟大 【参赛】小型四管外差耳塞机【参赛】小型四管外差耳塞机

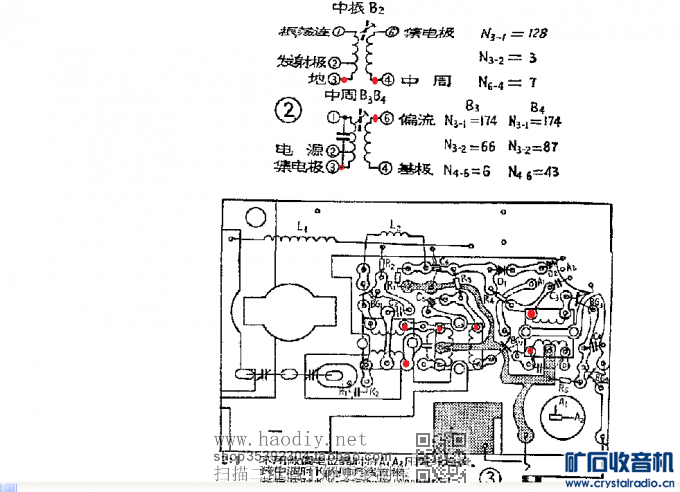

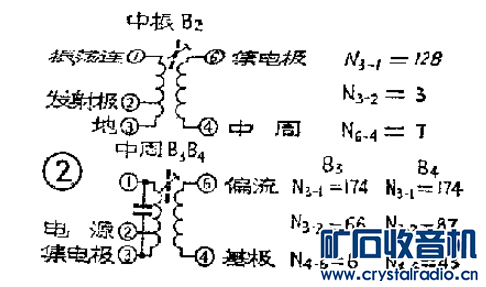

我也是关公门前耍大刀了,,,我的震荡线圈和中周完全是请教坛友才搞好的,,,,我是拆一套咏梅袖珍6管机中周从绕的 ,数据完全按照下图,,红点是头【参赛】小型四管外差耳塞机

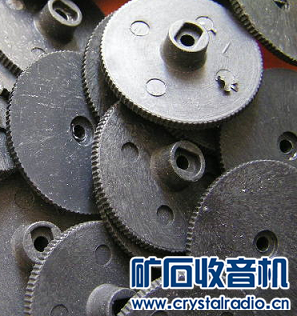

刻度盘是打印到不干胶上面然后粘贴到下图这种拨轮上面
【参赛】小型四管外差耳塞机
