【参赛】简洁的双回路矿机

时间:2017-08-08 11:11来源:www.crystalradio.cn 作者:透明风 点击: 次
【参赛】简洁的双回路矿机 ,矿石收音机论坛
线圈：PVC管4.5cm，漆包线直径约0.72mm(废旧汽车电机上拆的)，相隔5mm，各绕40圈、100圈
双连：290p+270p，用290p；
二极管：YYDZ购的2ap9；
底板：做家具的边角料

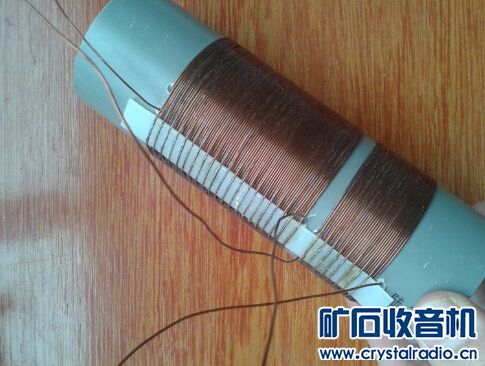

线圈
【参赛】简洁的双回路矿机

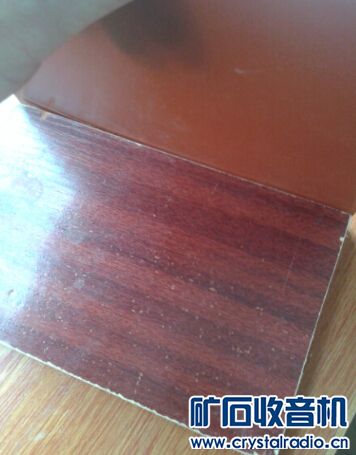

底板
【参赛】简洁的双回路矿机

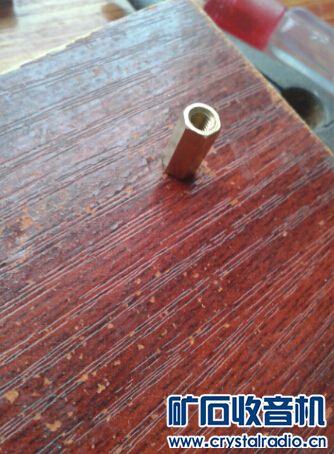

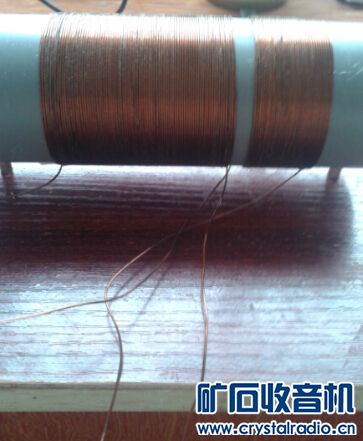

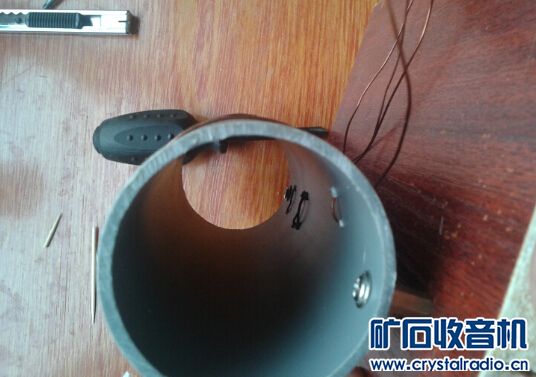

上铜柱，固定线圈
【参赛】简洁的双回路矿机
【参赛】简洁的双回路矿机【参赛】简洁的双回路矿机

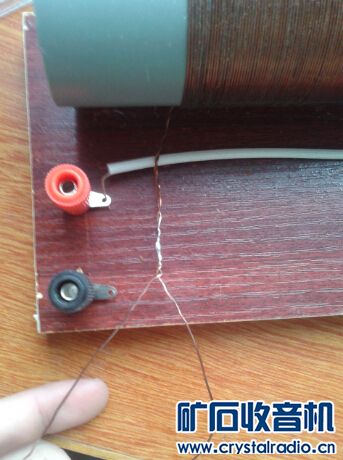

上接线柱，把线圈接地的两个线头绞合上锡
【参赛】简洁的双回路矿机

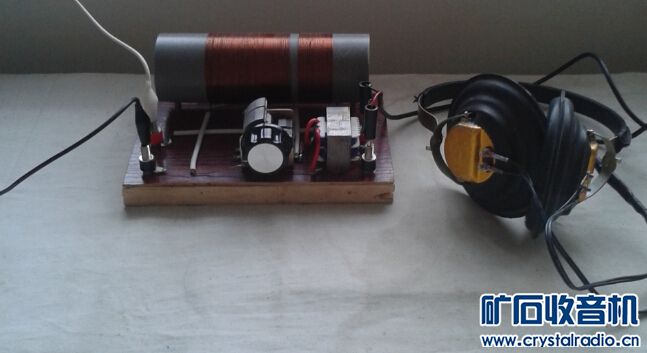

装上可变电容器，完工（线圈有点松动，拍完后点点胶水固定）
【参赛】简洁的双回路矿机

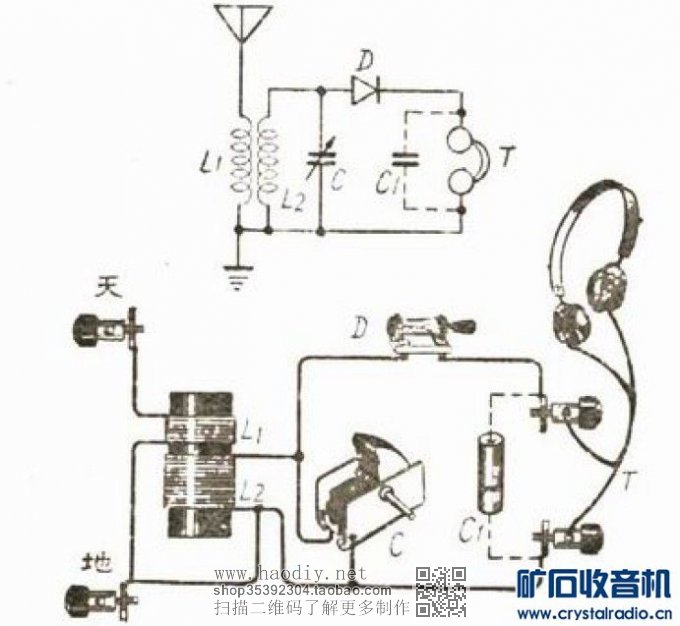

电路图
【参赛】简洁的双回路矿机

收听效果：屋顶有一条有线电视线经过，就借上面的铁丝做天线，地线接室内楼梯栏杆，用2200Ω军用耳机收听，能收到五个台，按声音强弱依次是湖北资讯广播、湖北之声、武汉人民广播电台、长江经济广播、中国之声，除了中国之声有点串台，其他四个台都很清晰。

kevin130 发表于 2015-3-22 08:59 【参赛】简洁的双回路矿机
祝贺楼主装机成功，我还没成功过，楼主该给机机来个远景，看看造型，

【参赛】简洁的双回路矿机
