老坛装新酒,自制一个电批/电钻,未完结......

时间:2017-08-02 19:58来源:数码之家 作者:oide025 点击:
我很喜欢工具,最近对电动螺丝刀很感兴趣,先后收了日立DB3DL2,松下EY6225,好握速,把玩之后觉得除了好用之外,其实原来也不算复杂,再加上以前某宝买东西曾经捎带买过一个百得电批的机芯,自己对3D打印也有些心得,多种因素影响之下,楼主给自己挖了个大坑
我很喜欢工具,最近对电动螺丝刀很感兴趣,先后收了日立DB3DL2,松下EY6225,好握速,把玩之后觉得除了好用之外,其实原来也不算复杂,再加上以前某宝买东西曾经捎带买过一个百得电批的机芯,自己对3D打印也有些心得,多种因素影响之下,楼主给自己挖了个大坑,立旗要自力更生仿制,啊呸,研制一款实用的电动螺丝刀。
先上标题说的老坛子
老坛装新酒,自制一个电批/电钻,未完结......

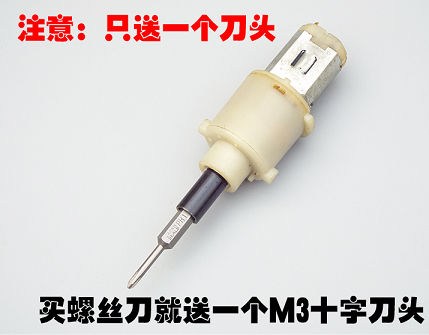

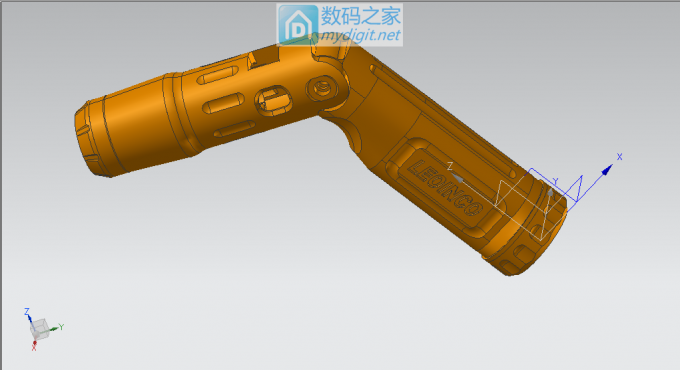

坛友应该对这个机芯不陌生吧,行星减速器,止逆,价格便宜,坛里已经有很多改过的案例了,大多是pvc管套的方案,既然我有3D打印机又会建模,当然不能那么草率了,设计和建模的过程没啥可说的,直接上成果(别喷我,我只说了我会,我没说我是顶尖高手)
老坛装新酒,自制一个电批/电钻,未完结......


大概介绍下:
经过测试,机芯工作电压为8.4V时转速只有200转/MIN上下,如果只用一节锂电会严重影响我工作的心情,所以还是采用了两节锂电串联作为动力,虽然影响整体造型,没有DB3DL2和EY6225那么圆润顺眼,但并排的两节18650却能较好的适合手掌的持握,原定可实现电池过放保护,扭矩可调,正反转,照明灯等功能,但反复衡量之下,最终成品还是有所取舍。(有的是做不到,有的是怕花钱,有的是干脆犯懒)

说句题外话,楼主是工科出身,搞工艺的,所以有种常人不可理解的对“合理性”的追求,其中包括成本,时间等,我不会在本身价值不高的东西上多砸一毛钱,也不会在买我觉得超值的东西时眨一下眼,所以我的思路也许和各位看客不一样,要想理解我,回头看这段话就懂了

然后呢,就是打印,我做的主体分为前后两段,每段分左右半边,为了克服打印材料(PLA)的螺孔容易滑丝的缺点,特意在两个远端设计了类似瓶盖的结构,通过外螺纹将内部的左右半边卡紧,中部折叠用螺丝固定,一举两得
老坛装新酒,自制一个电批/电钻,未完结......

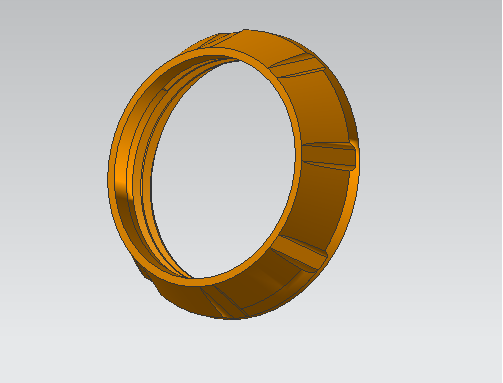

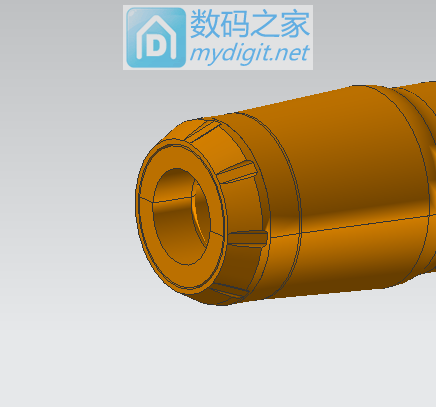

卡环
老坛装新酒,自制一个电批/电钻,未完结......

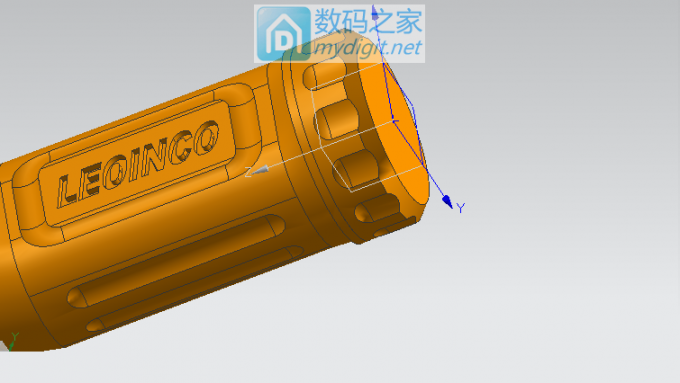

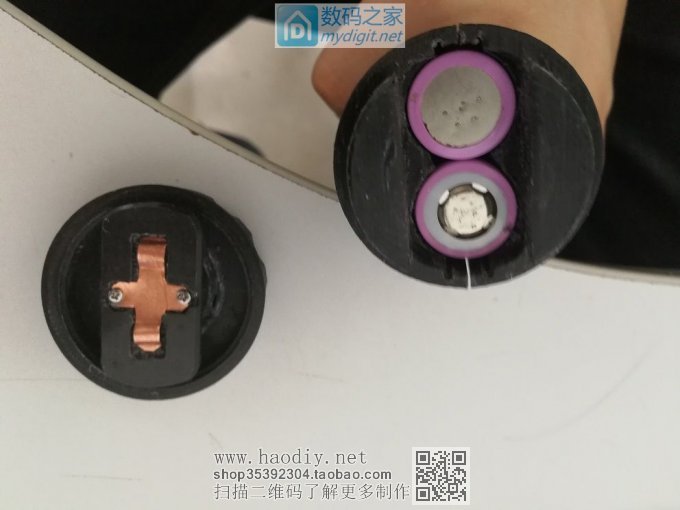

底盖既可以卡住左右半边,同时也是电池仓盖,设计成螺纹便于拆卸电池
老坛装新酒,自制一个电批/电钻,未完结......

这里做成螺盖也许会让人觉得突兀,其实我是考虑到PLA材质性质才做的决定,pla偏脆又不是很耐磨,采用卡榫结构容易磨损和断裂造成失效,考虑到要经常更换电池,对我来说娇气的工具不是工具,我宁愿采用难看实用,也不要美观装逼的的设计。
再来两张内部图
手柄
老坛装新酒,自制一个电批/电钻,未完结......

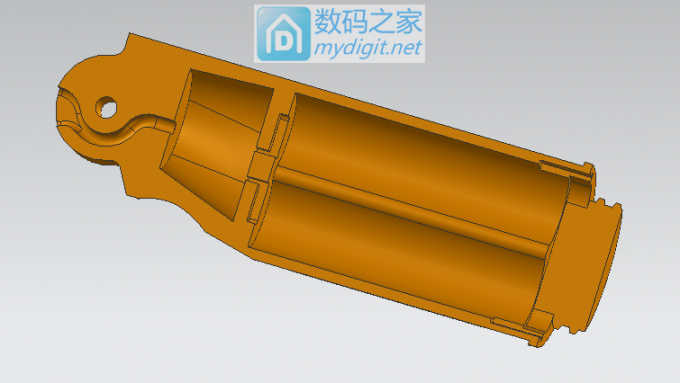

下部大家一看就知道是2节18650电池仓,上面那个小空间是预留的扭矩可调电路安置仓,这个嘛。。。我们后面再说。。。。再说。。。
弯曲的凹槽是电线过孔

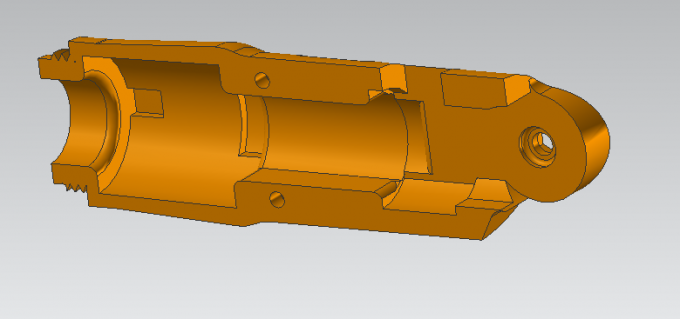

上半部分
老坛装新酒,自制一个电批/电钻,未完结......

没啥好说的,装机芯,留两个孔装开关而已


有了模型,接下来打印,楼主用的是kossel,调平做的不太好,有些误差,打印和修整的过程省略1000字.。。。

装配过程,没啥好写的,不合适就修磨下,修好了就装,略1000字。。。。

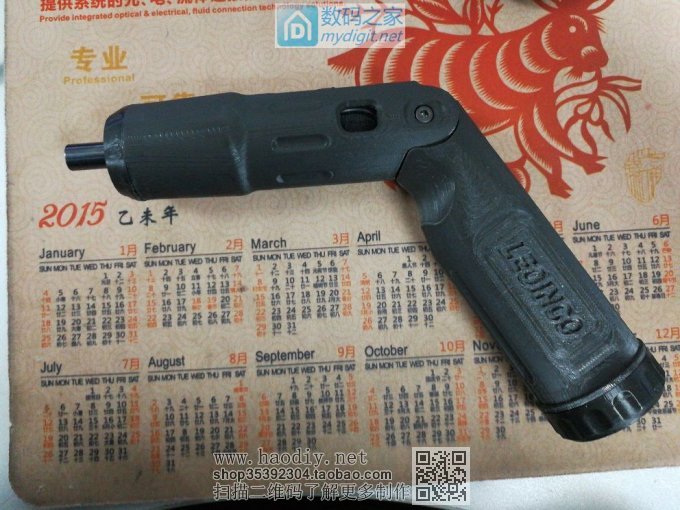

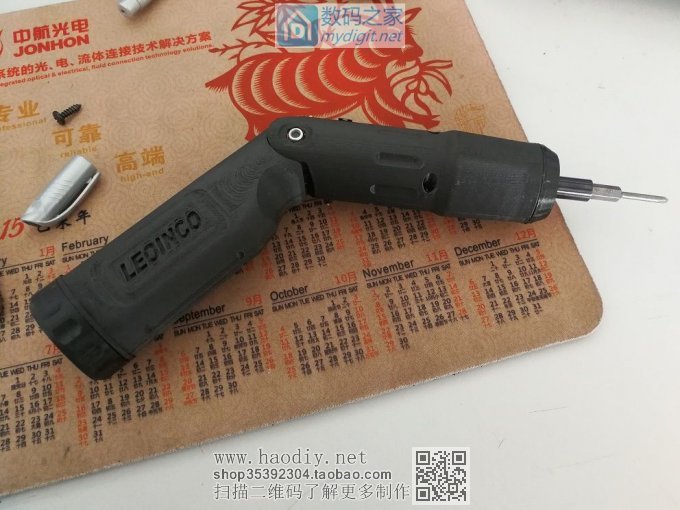

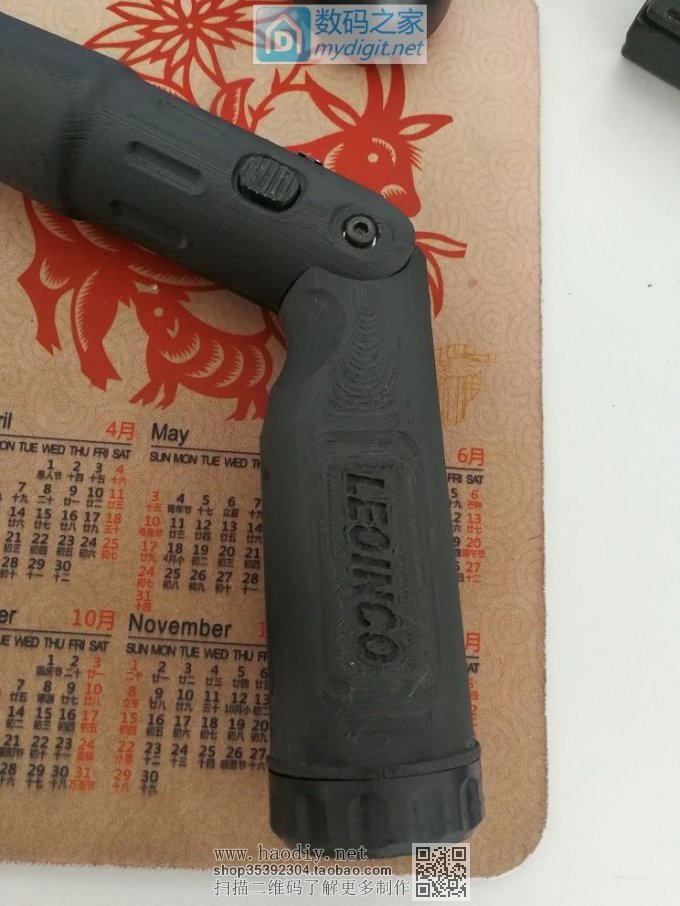

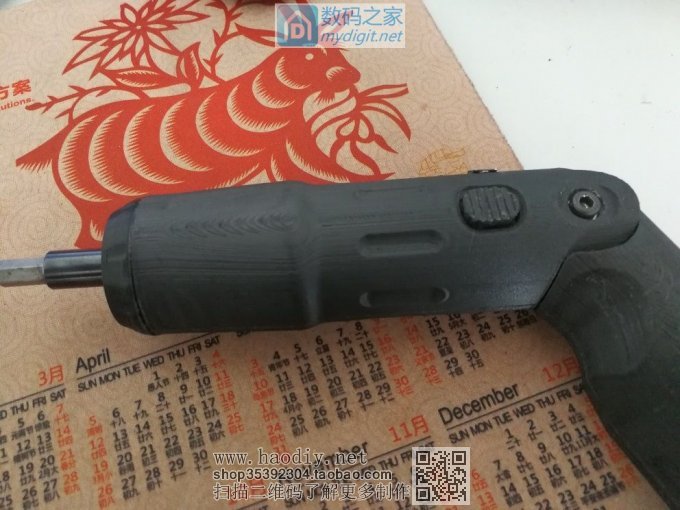

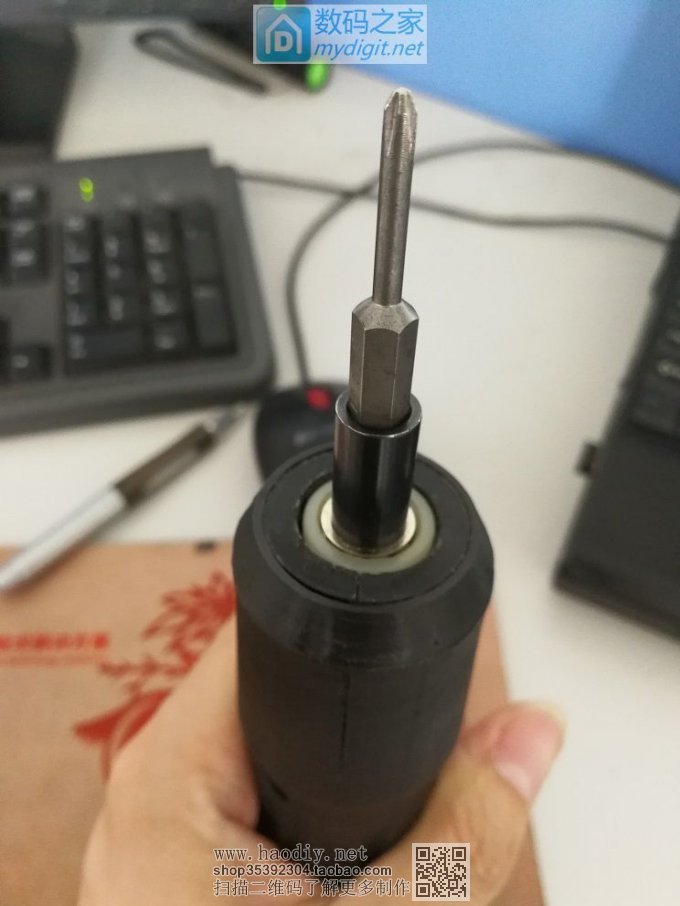

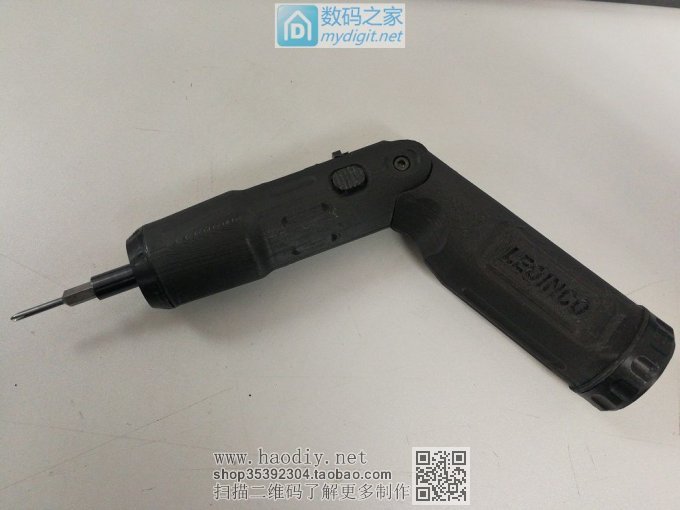

成品来了(新酒来了,请品尝)
老坛装新酒,自制一个电批/电钻,未完结......

使用12MM微动开关做控制开关
老坛装新酒,自制一个电批/电钻,未完结......

老坛装新酒,自制一个电批/电钻,未完结......

老坛装新酒,自制一个电批/电钻,未完结......

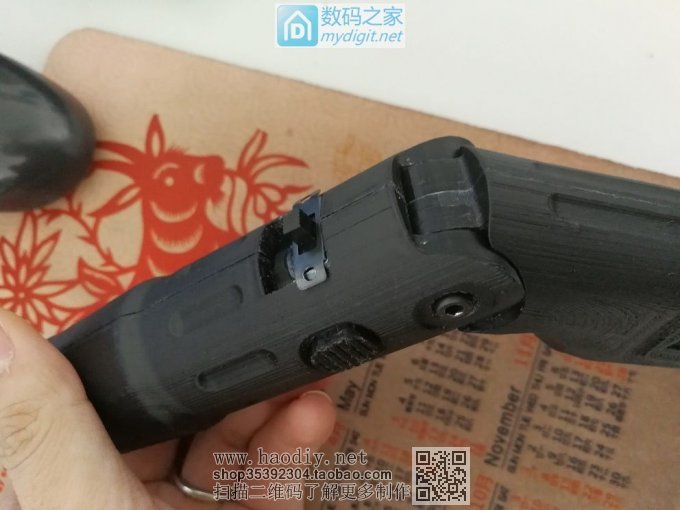

正反转开关本来选的是另一种,但让我弄坏了,临时换了这个小的所以显得不合适
老坛装新酒,自制一个电批/电钻,未完结......

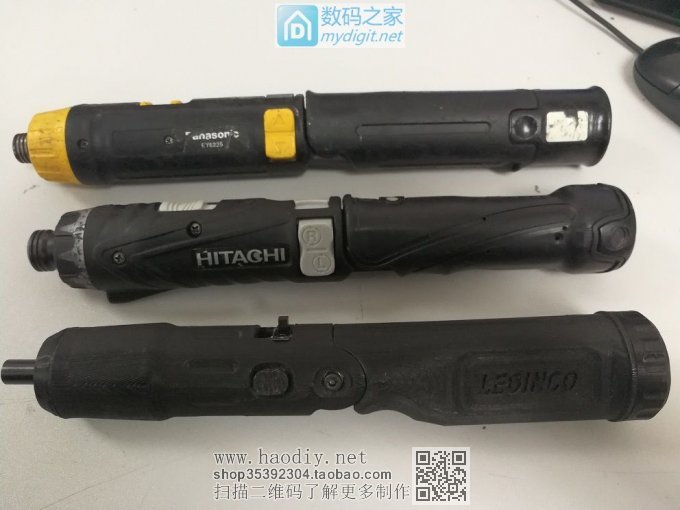

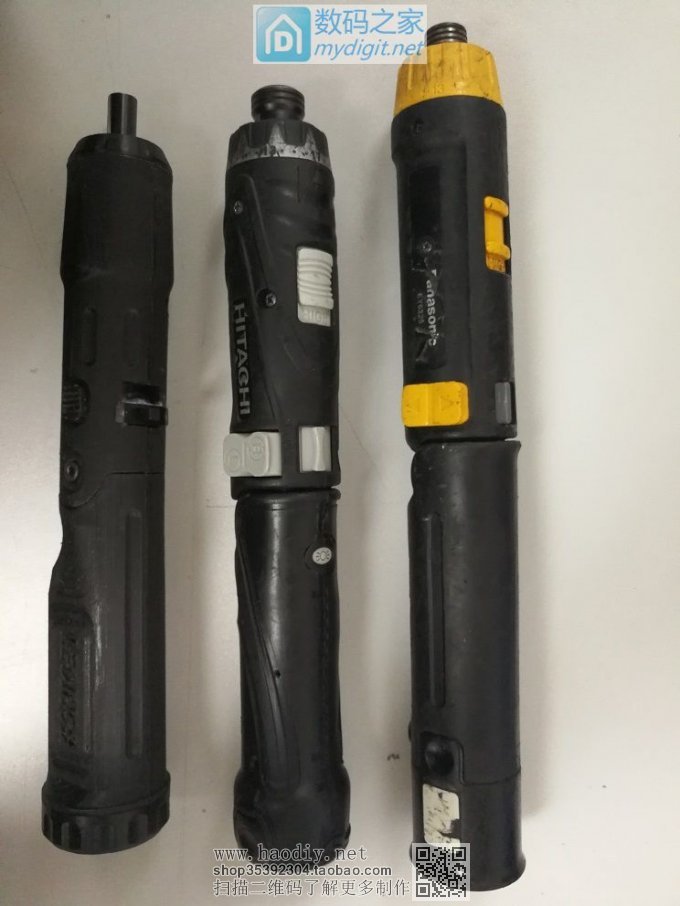

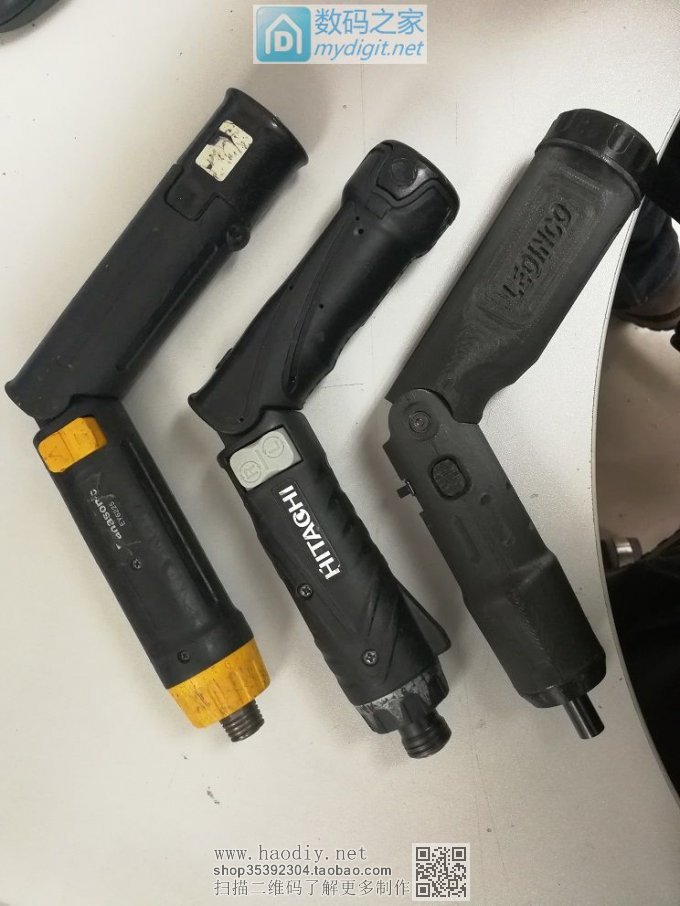

和其他两位明星产品的对比
老坛装新酒,自制一个电批/电钻,未完结......

老坛装新酒,自制一个电批/电钻,未完结......

老坛装新酒,自制一个电批/电钻,未完结......

从外形来看,自制电批的效果还是不错的,如果换了别的颜色的打印材料,也许还能更漂亮一点,尺寸和重量上比正牌货稍小,持握感出乎意料的好,重心位置也很顺手,功能上就差的多了,因为楼主自己挖坑太大,立旗太高,越做到后面越懒差点弃坑,为了说服自己完成,阉割了很多功能,前面提到的照明灯啊、扭矩调节啊、防电池过放这些功能都省略了,也就是说:现在简化到内部只有两个开关和接线而已,so:我就不拆开看了哈,大家都懂.......

其实楼主也不是不想做好,只是对我来说有难度,而我又不想花费太多精力和金钱在这个坑里,毕竟好握速、松下、日立我都有了,没必要再扩大投资而已,楼主面临的困难有:
1、扭矩调节电路
2、电路的小型化

先说扭矩调节电路,楼主其实已经有方案了,就用坛里常见的LM358可调电源电路做基础,2组比较器其中1组用来做电池过放检测,另一组做限流(大家都知道限流就是限扭矩吧?)就可以了,如果线性调节会造成MOS过热,还可以换LM393,应该会有改观,非要用LM358之类,做个滞回比较应该就够用了,同时还能实现自停功能。至于电路小型化,这就回到前面我提到的那个扭矩调节电路安置仓了,预留空间不大,要做好只能用贴片热转印,最好还是双面,然而自己实在不想再买。。。买。。。买。。。了。。。

最后说说实际使用效果,主要影响因素当然是机芯的素质了,虽然看起来玩具了点,但实际因为转速低,力气还是不小的,10mm长的M4自攻螺丝能很轻松的上进松木板里,续航能力看电池,一般来说拆装几百个螺丝还是轻松加愉快的。今年正好要搬新房,又多了一件趁手的工具,哈哈!

各位看官,发帖不易,支持一下,请用M币砸死我,谢谢!

@lrm888

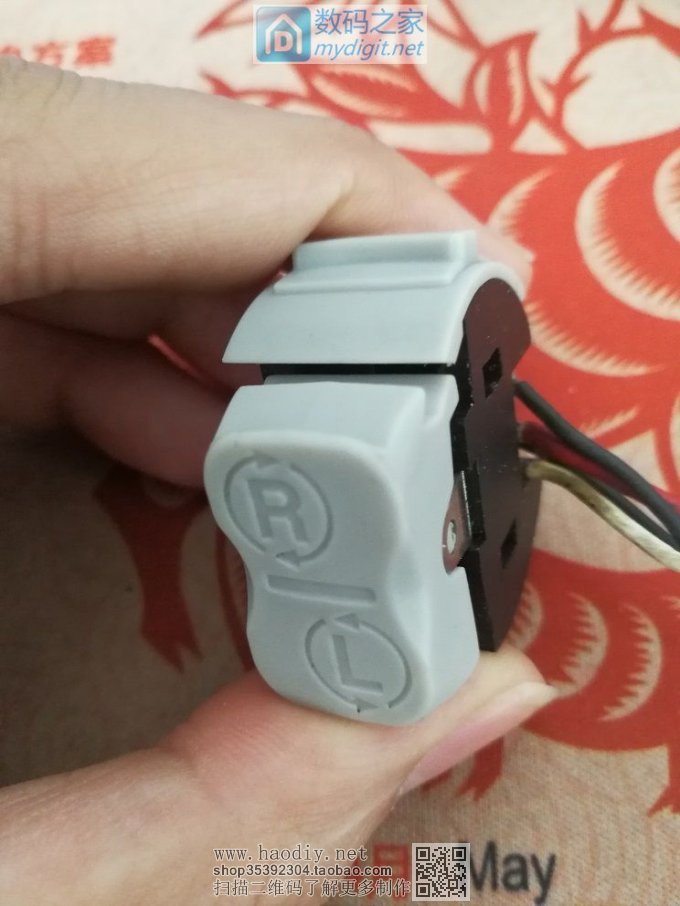

二楼补老坛装新酒,自制一个电批/电钻,未完结......本想用这个开关(DB3DL2上的,但一想这个开关二十几块呢,又不想用了)
老坛装新酒,自制一个电批/电钻,未完结......老坛装新酒,自制一个电批/电钻,未完结......老坛装新酒,自制一个电批/电钻,未完结......
