『MM DIY』单反补光灯。图多，墨迹，杀猫。

时间:2017-07-22 11:15来源:数码之家 作者:snowrose2000 点击: 次
单反自带的闪光灯不给力。给力的外闪还买不起。于是就自己DIY了个LED补光灯。（其实我是来骗M币的）相机是SONY的A350。坑爹的热靴口白色的塑料是在一个充电手提灯里拆出来的。固定那块蓄电池用的。不知道学名叫啥，但是可以用电烙铁焊接。好方便。 先做好两侧
单反自带的闪光灯不给力。给力的外闪还买不起。于是就自己DIY了个LED补光灯。（其实我是来骗M币的『MM DIY』单反补光灯。图多，墨迹，杀猫。）

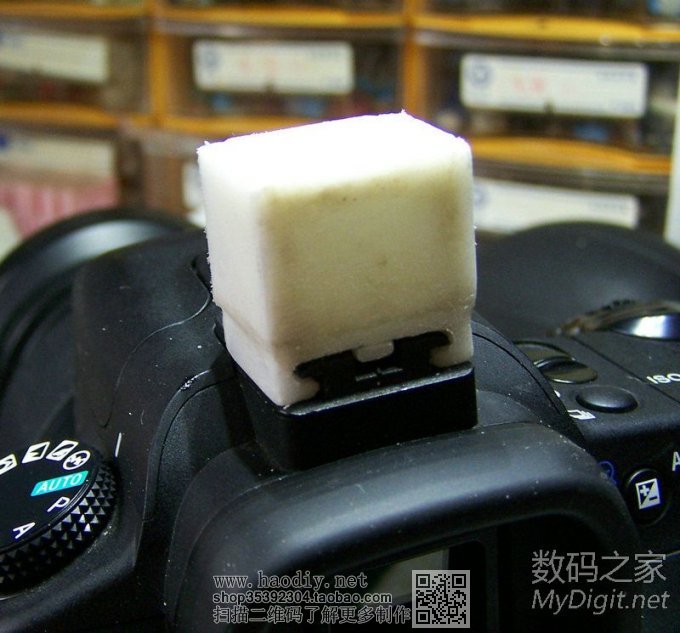

相机是SONY的A350。坑爹的热靴口『MM DIY』单反补光灯。图多，墨迹，杀猫。
白色的塑料是在一个充电手提灯里拆出来的。固定那块蓄电池用的。不知道学名叫啥，但是可以用电烙铁焊接。好方便。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

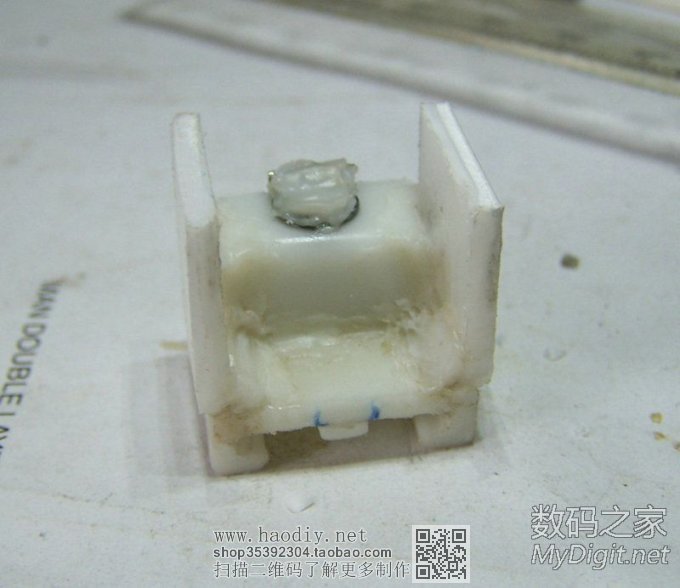

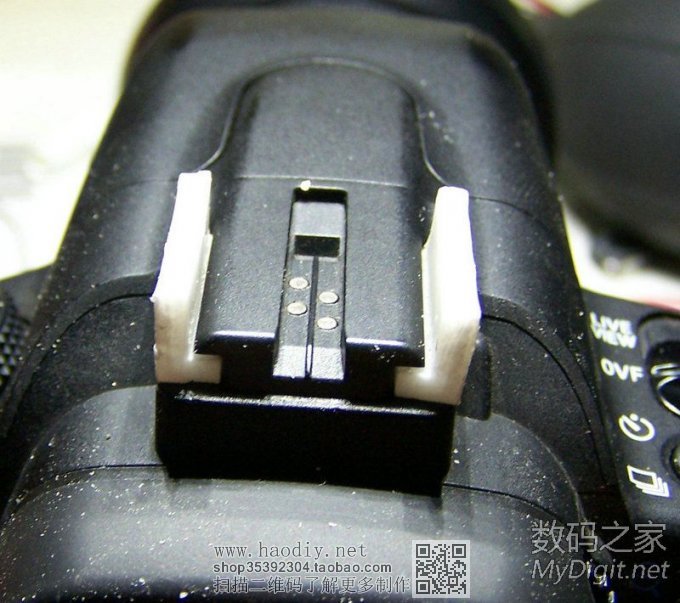

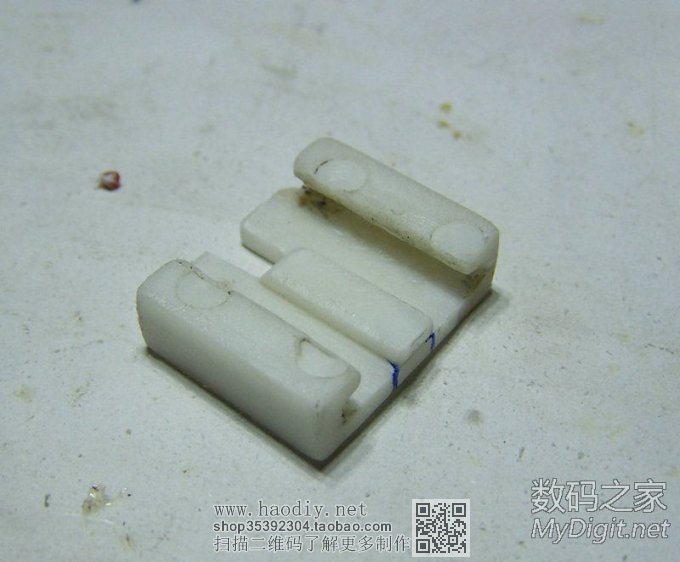

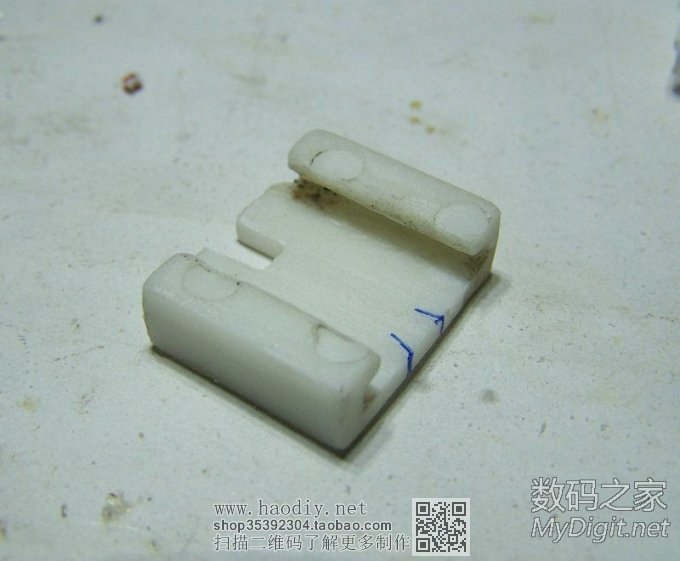

先做好两侧的卡位。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

再做中间的导轨
『MM DIY』单反补光灯。图多，墨迹，杀猫。

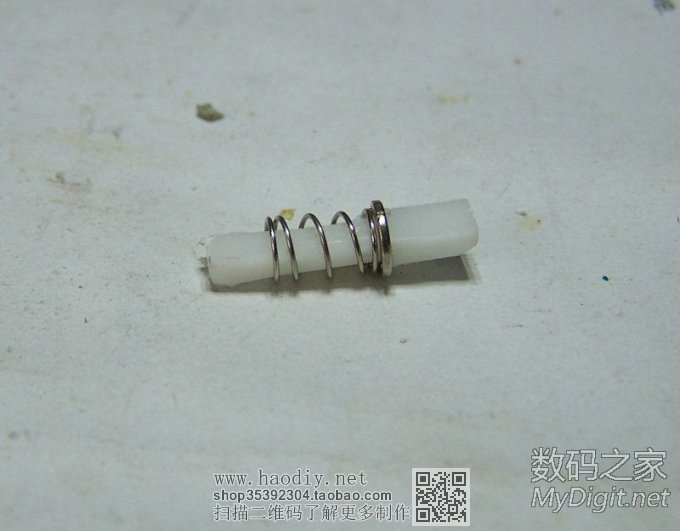

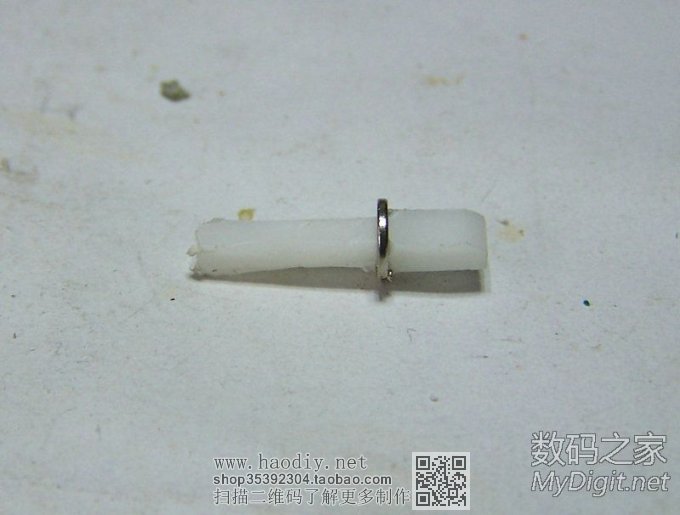

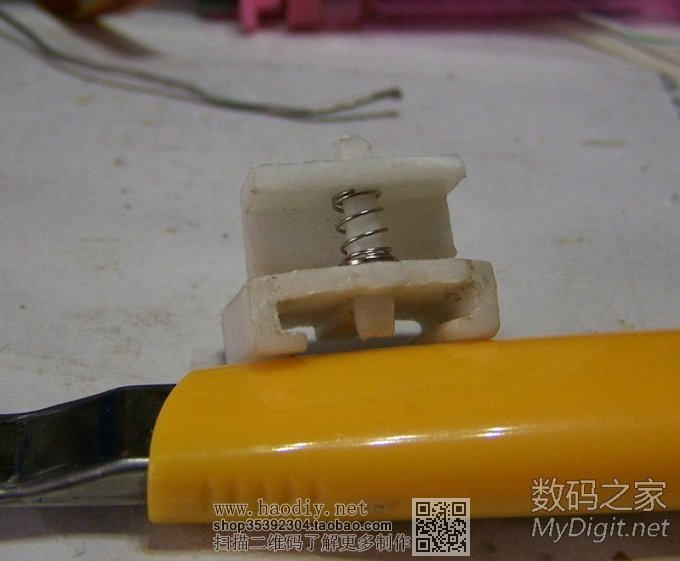

这个是固定销
『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

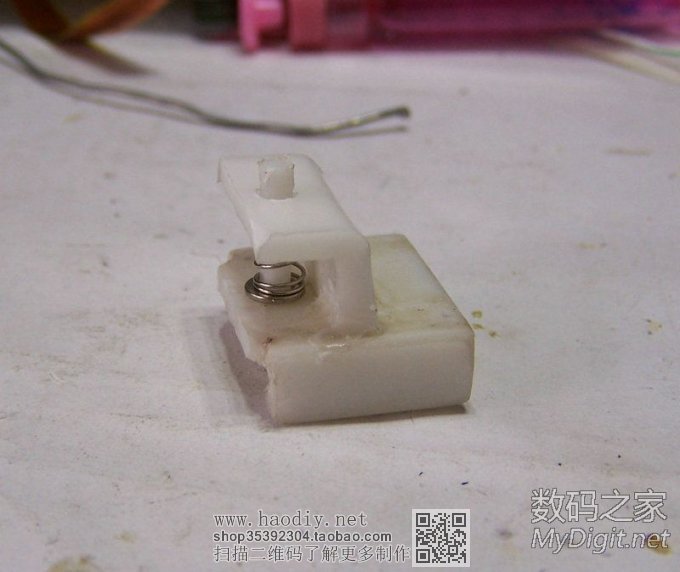

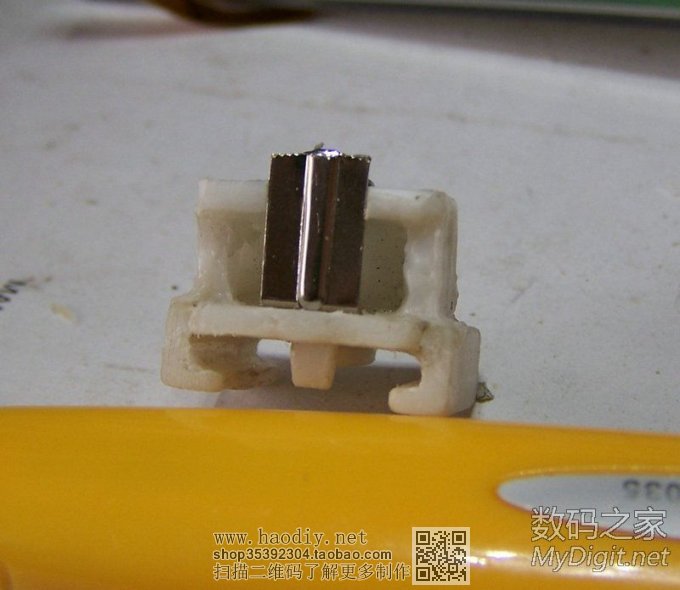

固定销做好了。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

底座的外框，堆点塑料，直接用电烙铁焊。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

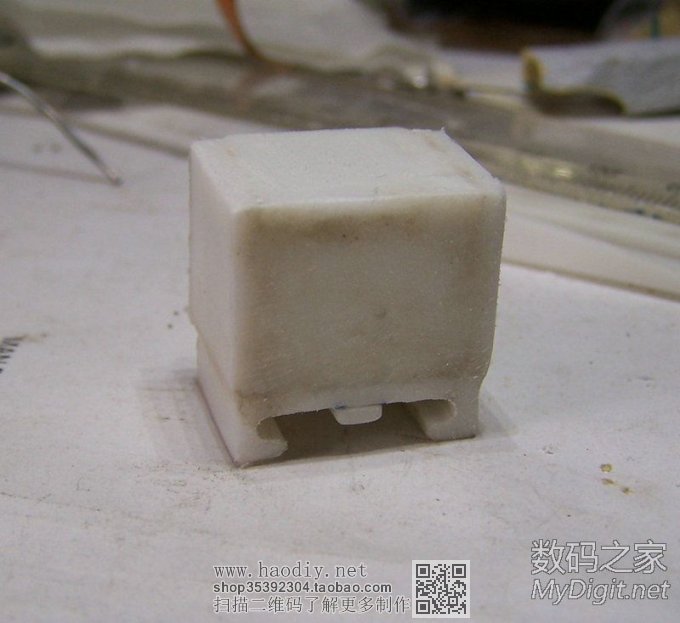

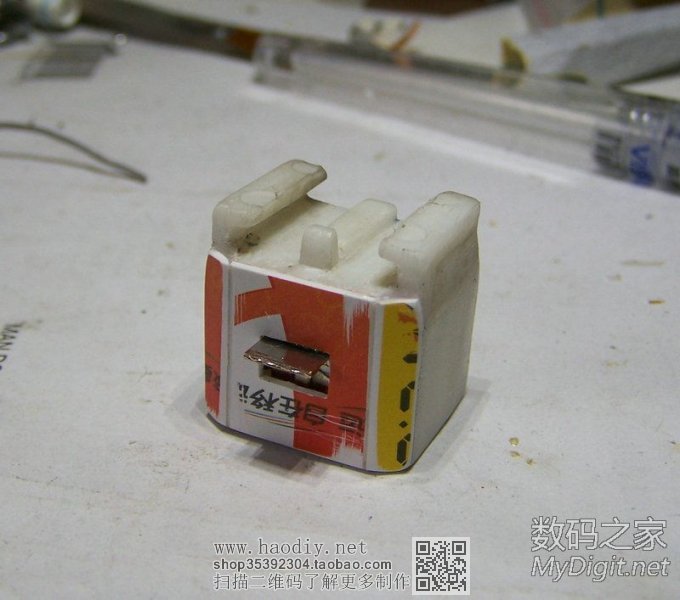

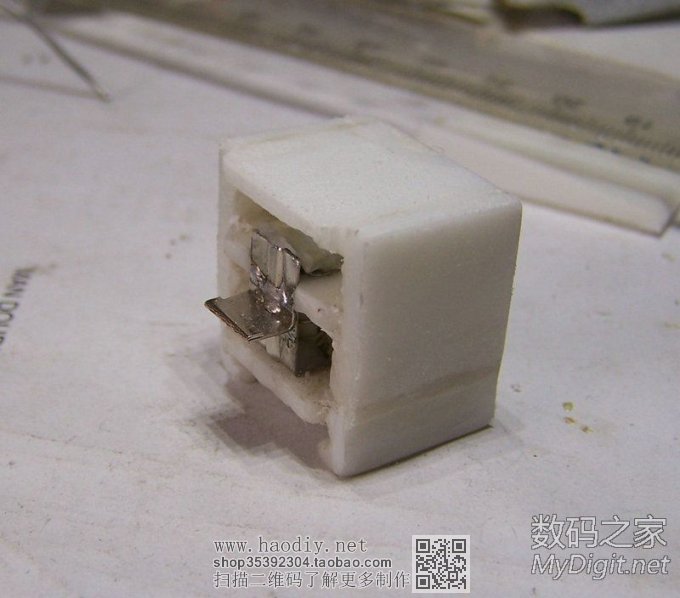

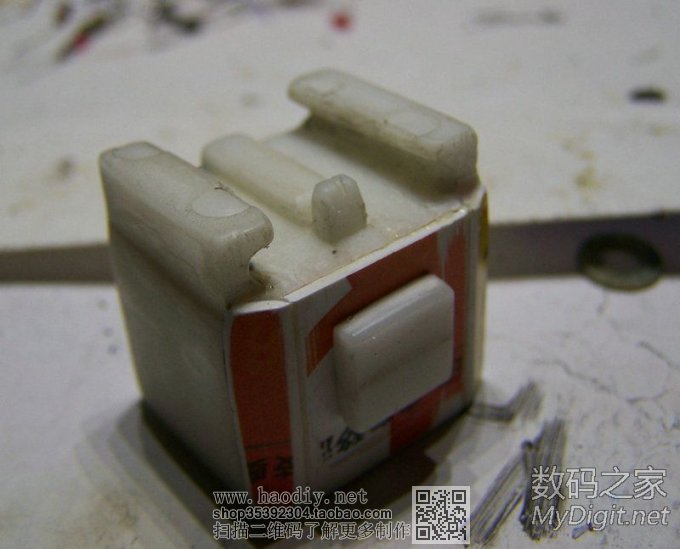

底座外壳大概做好了。前面那铁片是搬动固定销用的。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

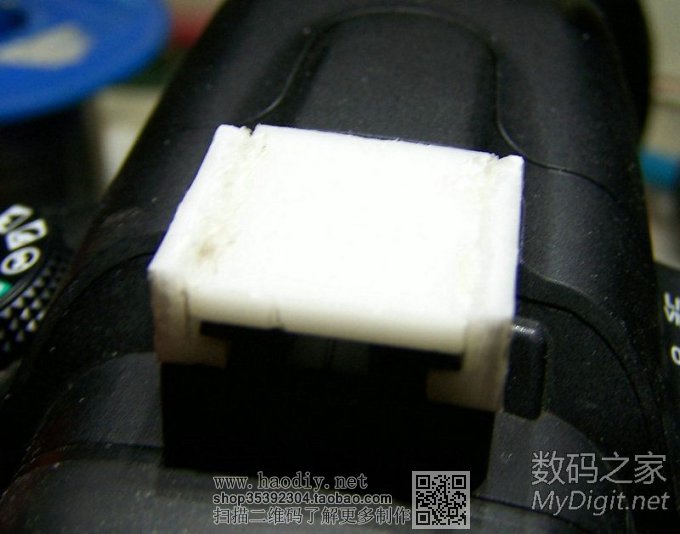

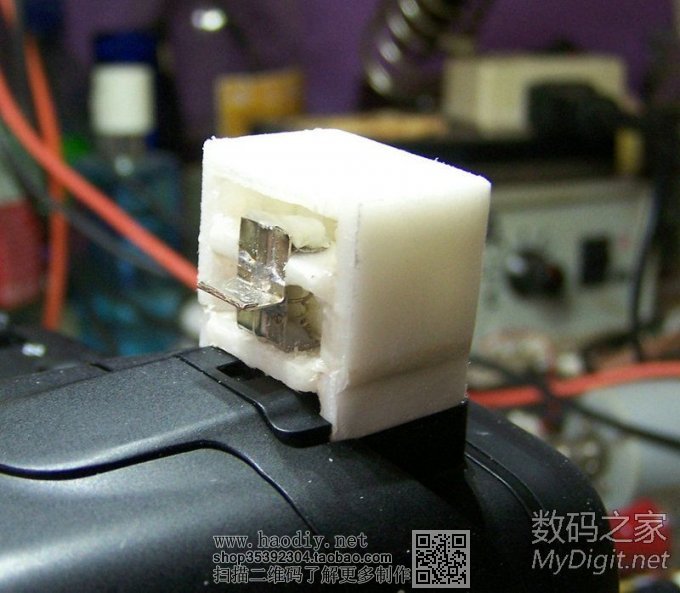

卡到机器上4一下。不松不紧，正好~
『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

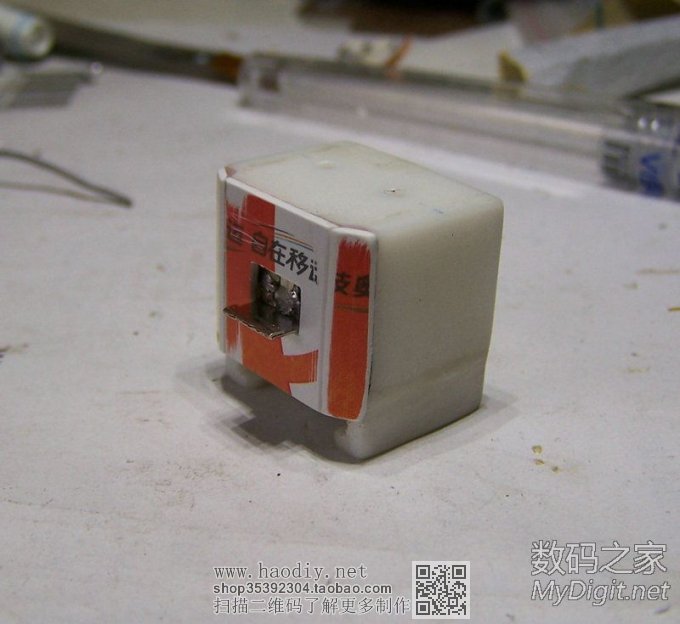

继续做前面的外壳。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

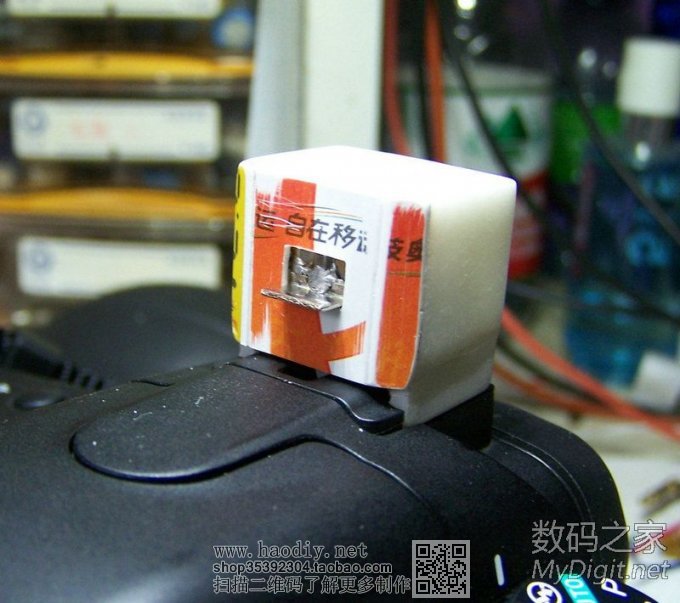

再卡到机器上4.
『MM DIY』单反补光灯。图多，墨迹，杀猫。

固定销前面的开关。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

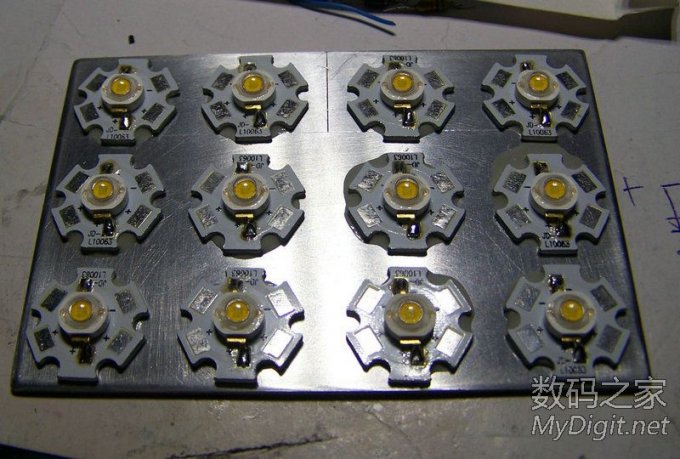

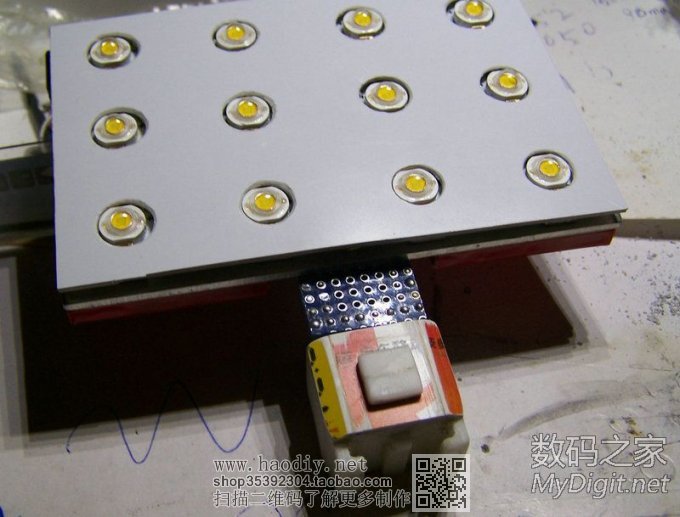

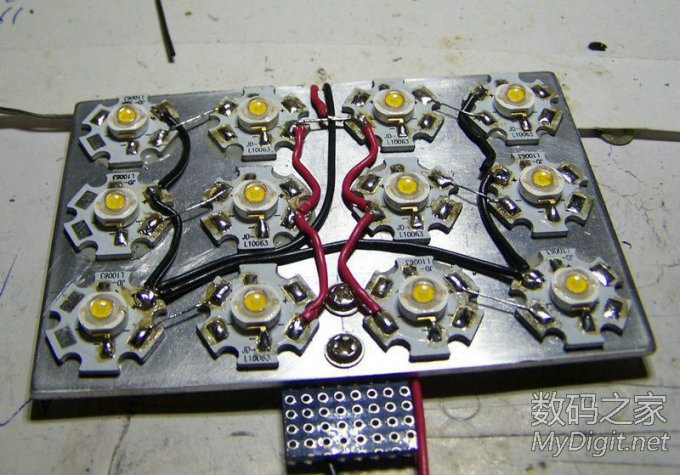

12个1W的LED，用导热硅胶贴在一块2mm的铝板上。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

两串六并
『MM DIY』单反补光灯。图多，墨迹，杀猫。

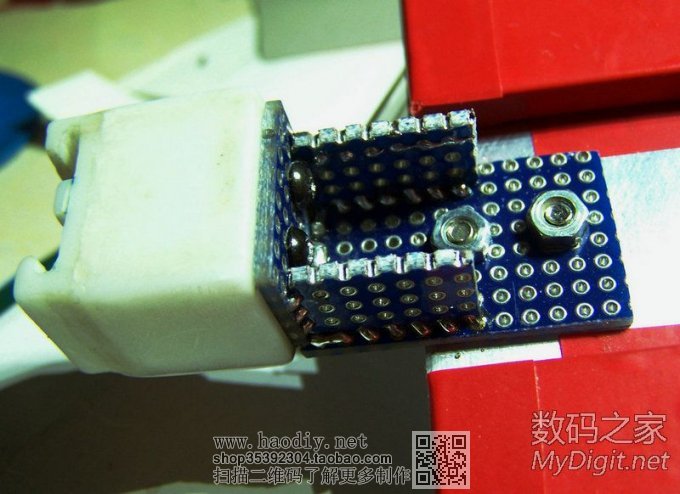

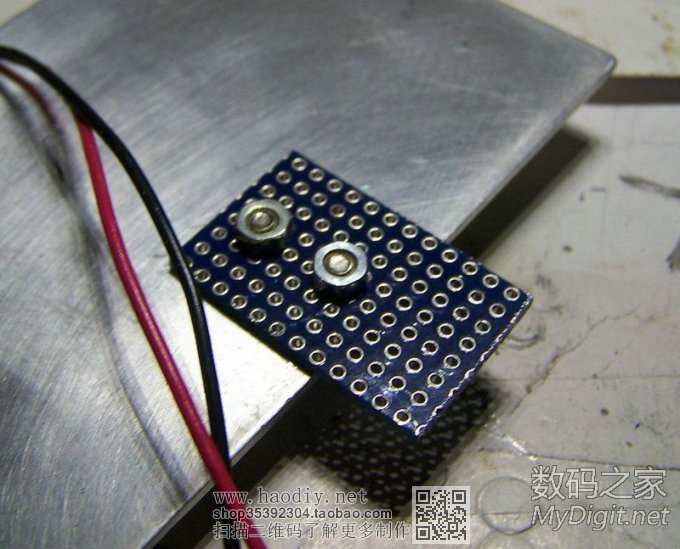

用双面万能版做支架。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

继续双面万能版，直接用焊锡焊接。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。

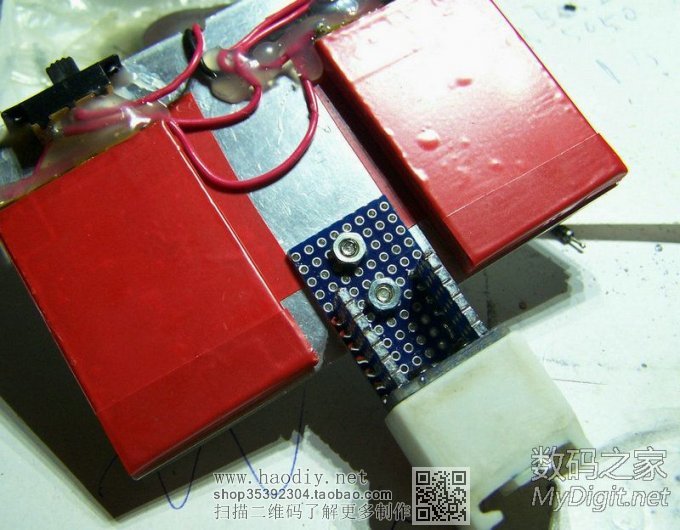

后面两块1000mah的手机电池，串联供电。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

再次卡到机器上。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

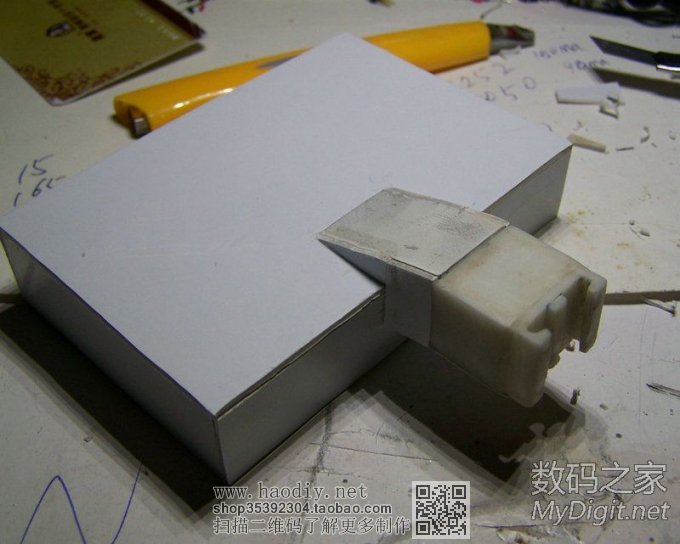

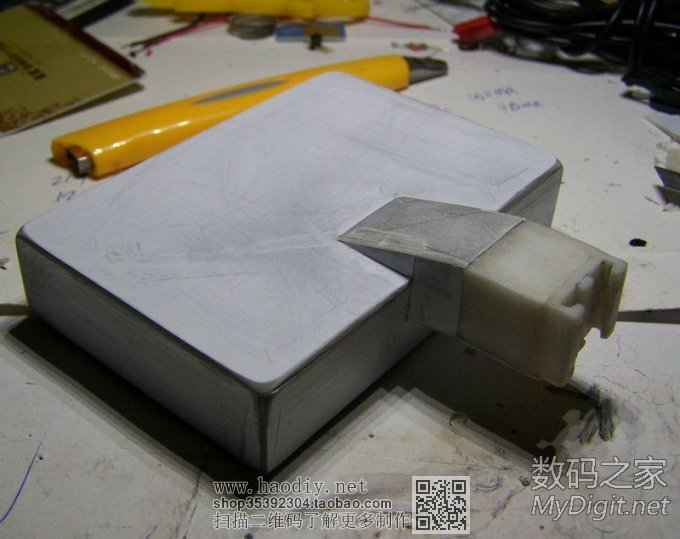

开始做整体的外壳。用的是装修的时候剩下的材料。（还是不知道叫啥。。。）
『MM DIY』单反补光灯。图多，墨迹，杀猫。

打磨边角。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

正面
『MM DIY』单反补光灯。图多，墨迹，杀猫。

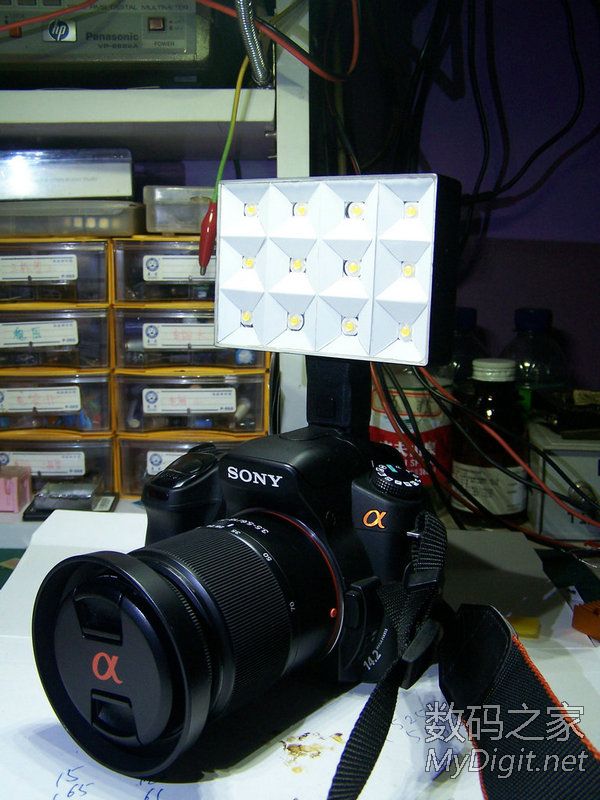

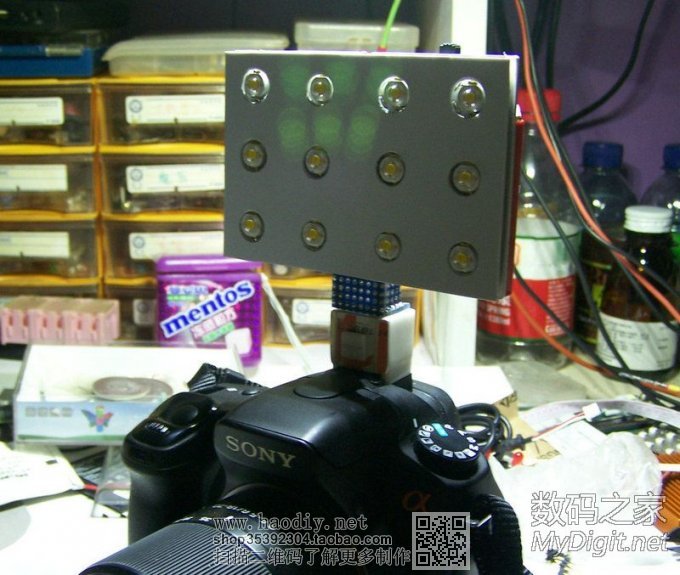

在卡。。。。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

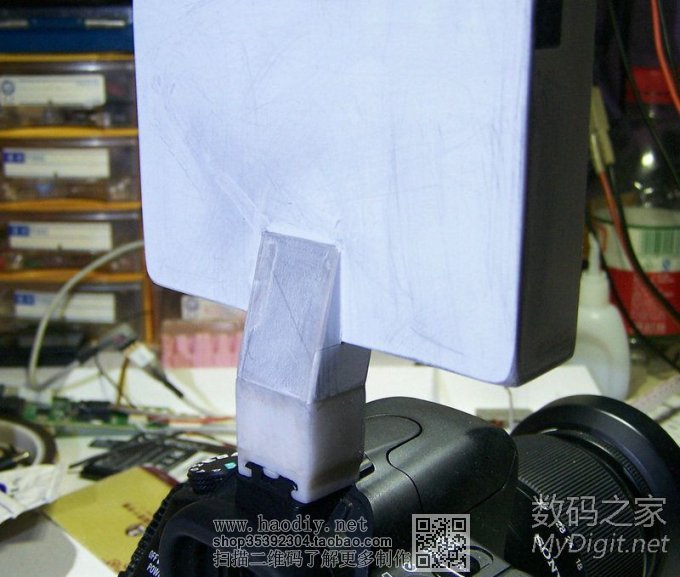

还是很稳固的，不会晃动。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

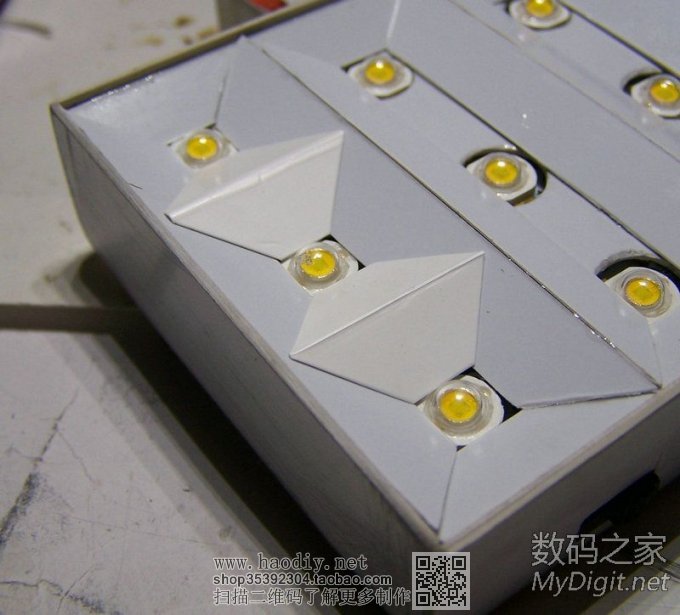

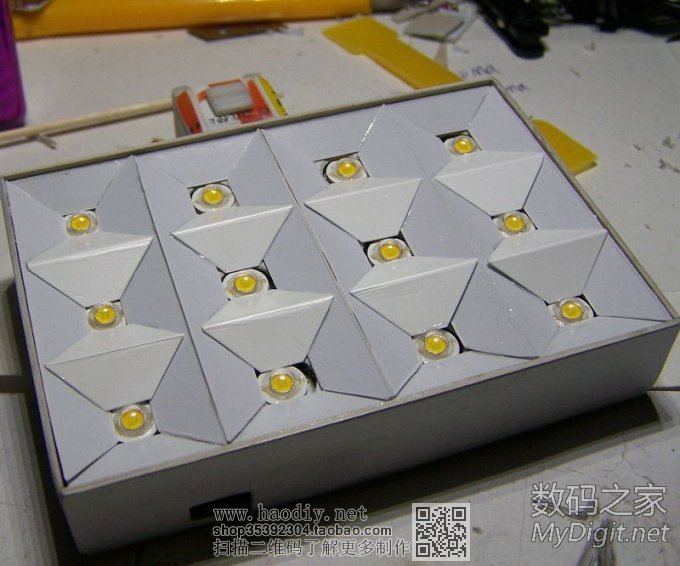

做LED反光碗。很简易的反光碗，主要用来遮丑的。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

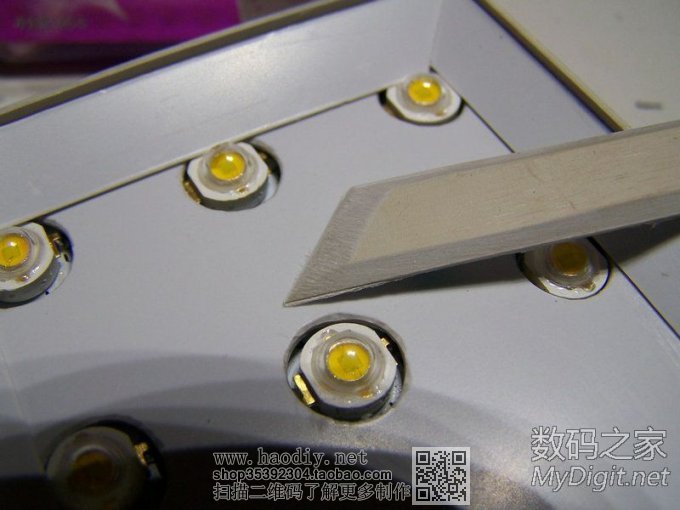

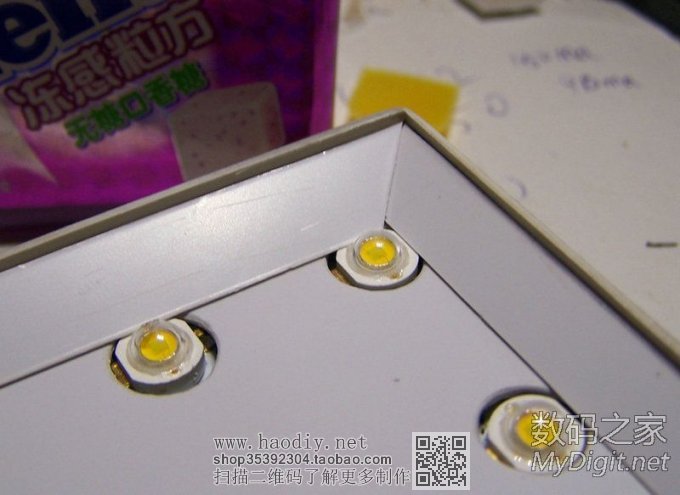

剪切好塑料片后，要切成斜角。这样才好看点。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

这一步是很闹心的。。。。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

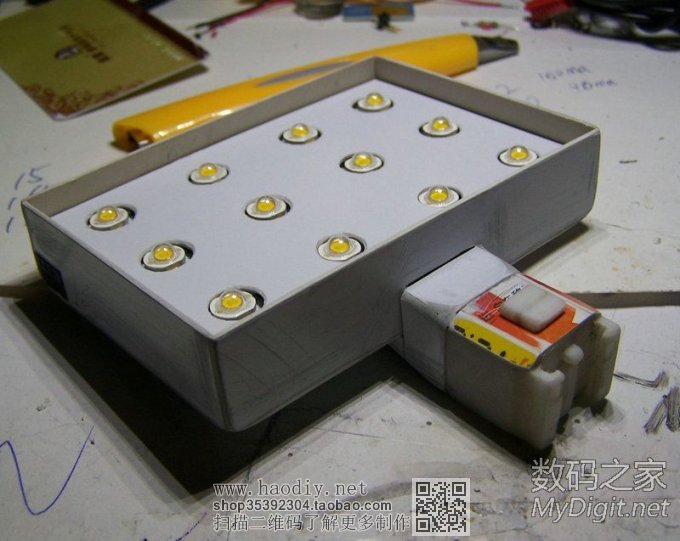

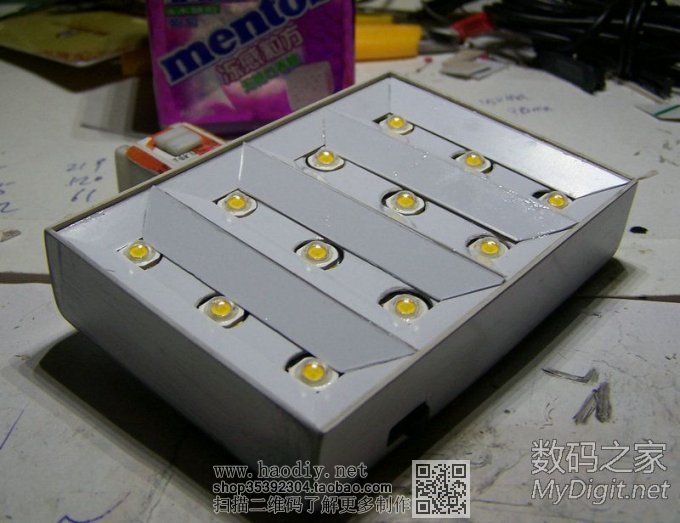

总算都做好了。。。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

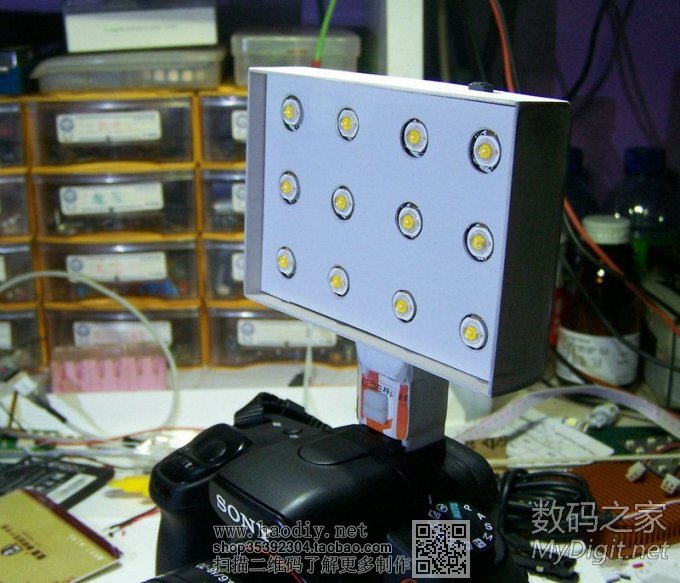

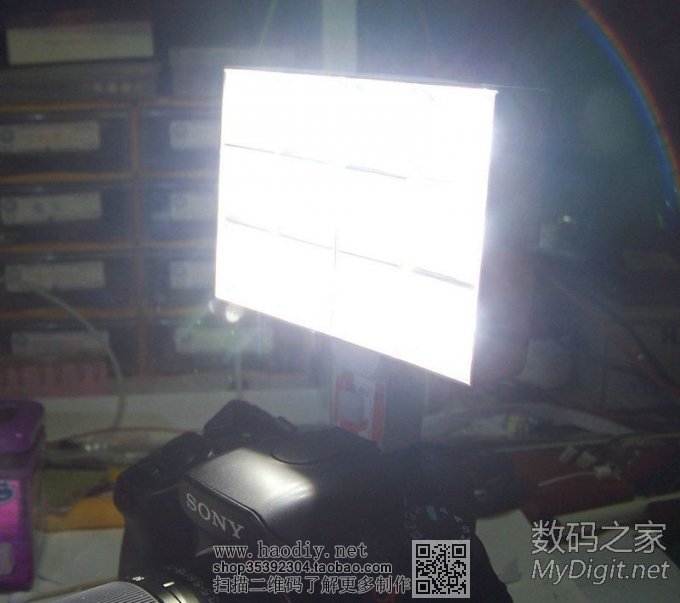

开机4一下，效果还不错。被照射物体无亮斑，暗斑。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

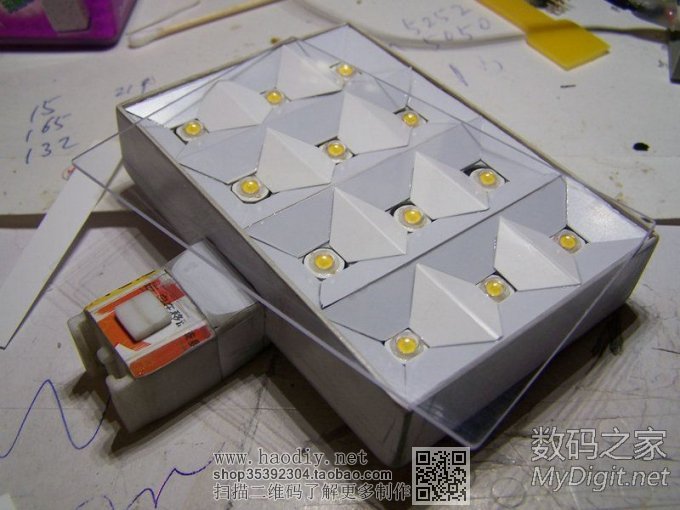

找了个很新的光盘盒，裁一块做灯罩。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

整个外壳用黑色波音软片包装下。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

底座部分棱角比较多，软片包不来。黑色手喷漆上色。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

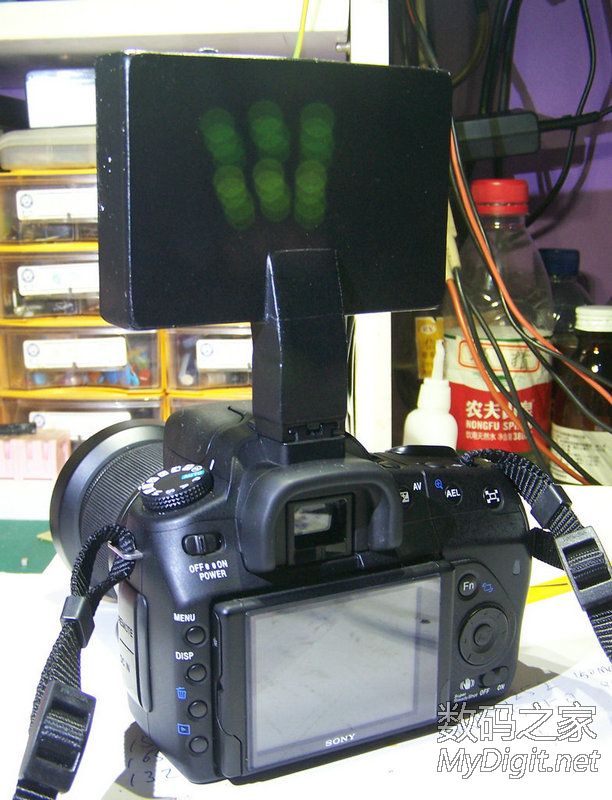

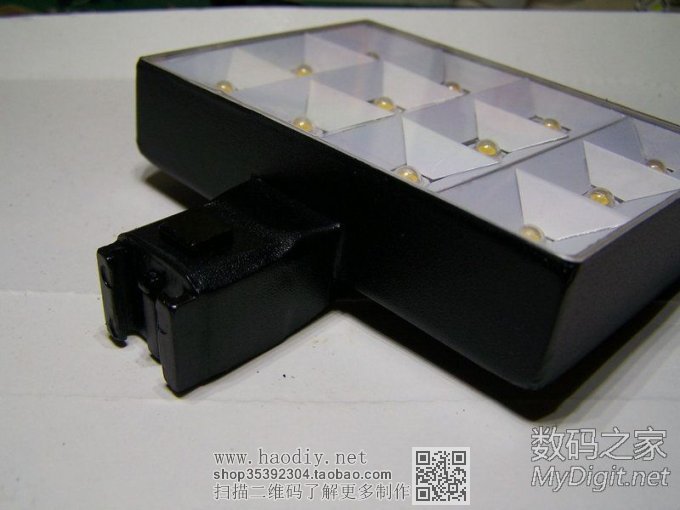

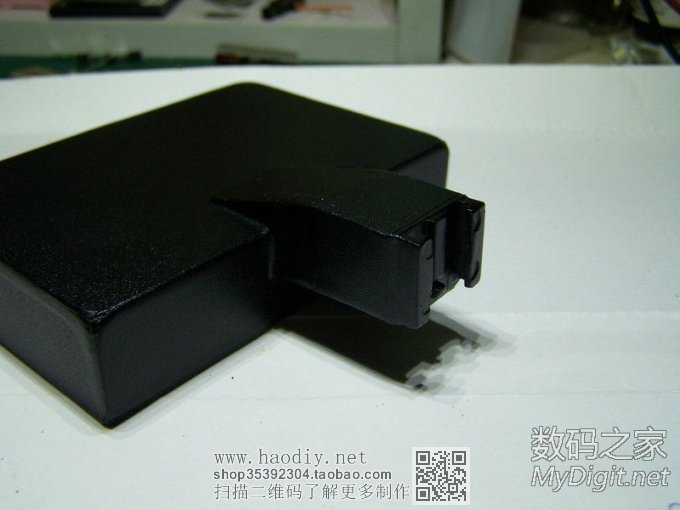

成品图。
『MM DIY』单反补光灯。图多，墨迹，杀猫。

『MM DIY』单反补光灯。图多，墨迹，杀猫。








[ 此帖被snowrose2000在2013-06-01 01:22重新编辑 ]
