妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

时间:2017-07-31 21:18来源:数码之家 作者:黯然销魂 点击:
把公交卡移植到手机内其实早几年前就做过了,只是那时候还没有现成的线圈套件,做出来的效果不太理想。现在TB上有卖线圈和防磁贴的,于是又买回来折腾了。 这是岭南通(羊城通),在广州可以坐地铁、坐公交、7-11便利店消费 等 卡背面 用强光手电筒照着找到芯

把公交卡移植到手机内其实早几年前就做过了,只是那时候还没有现成的线圈套件,做出来的效果不太理想。
现在TB上有卖线圈和防磁贴的,于是又买回来折腾了。

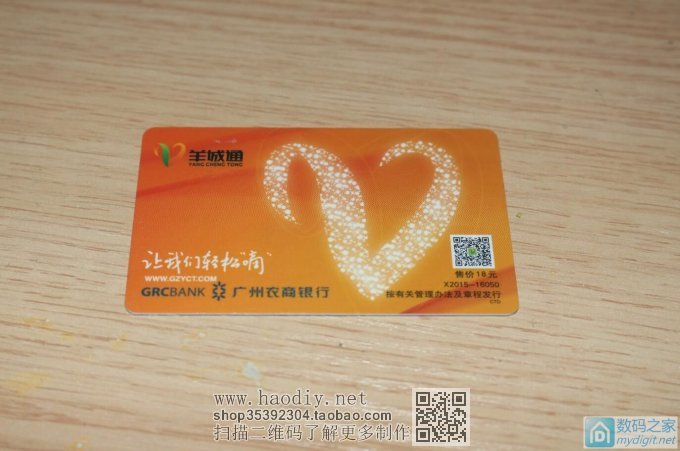

这是岭南通(羊城通),在广州可以坐地铁、坐公交、7-11便利店消费 等
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

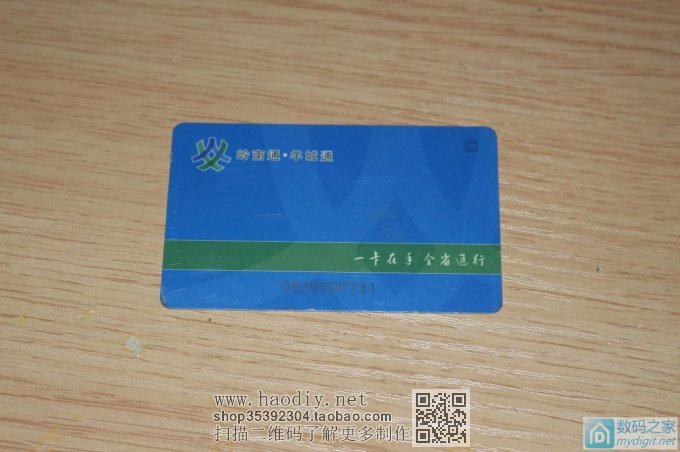

卡背面
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

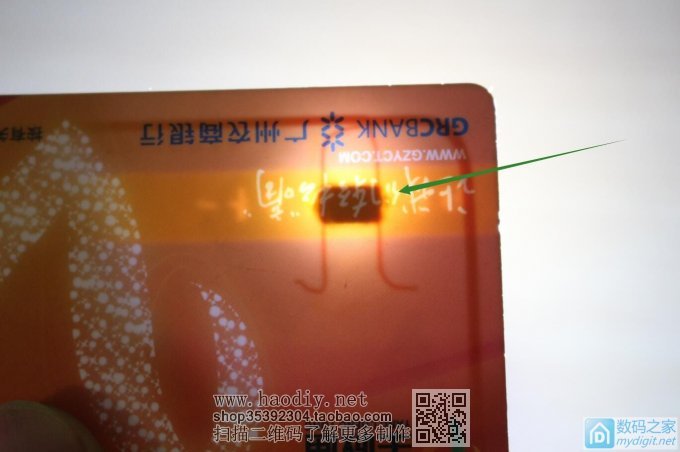

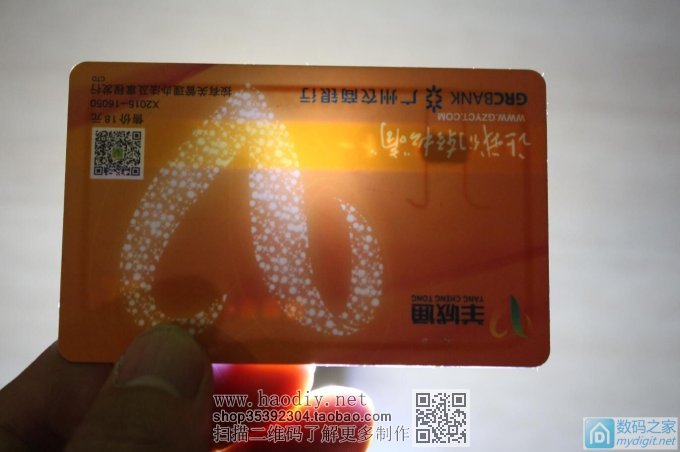

用强光手电筒照着找到芯片所在位置,在强光下可以看到卡内部的线圈和芯片。
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地


这颗就是卡芯片
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

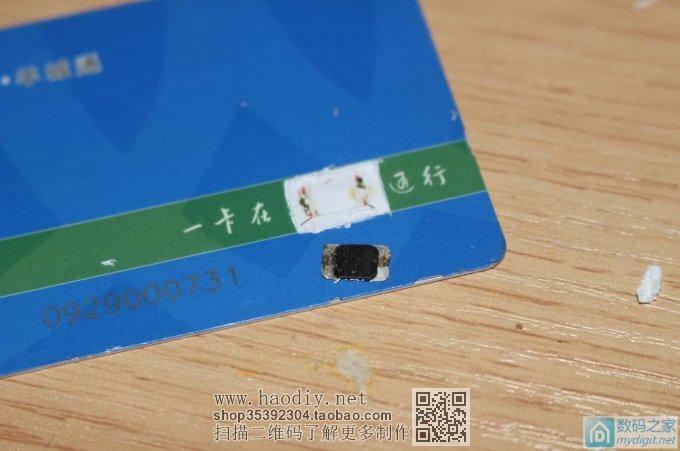

标记位置直接裁剪下来
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

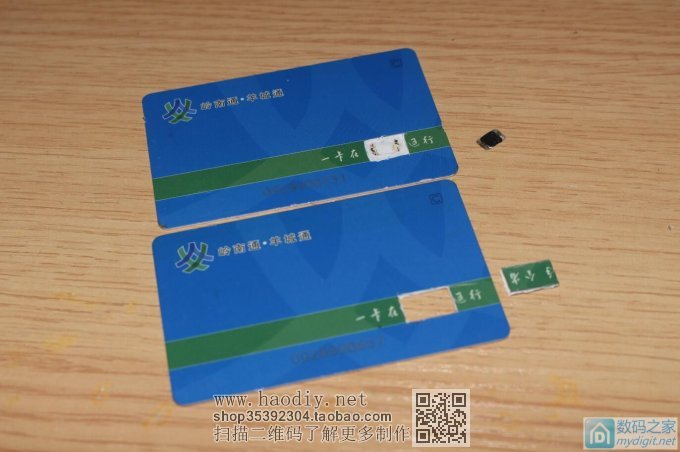

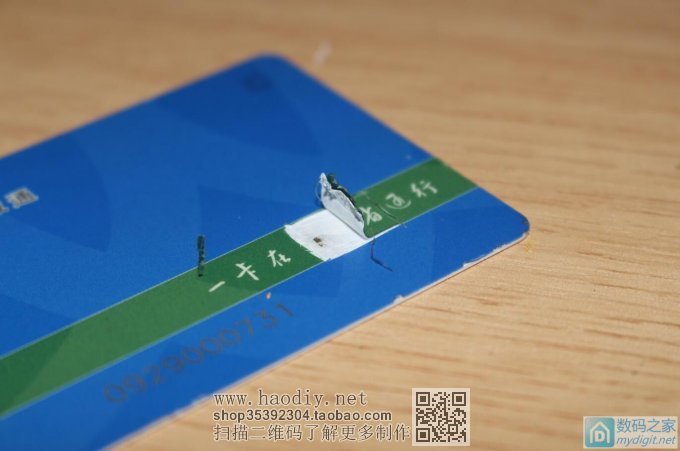

成功取下
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

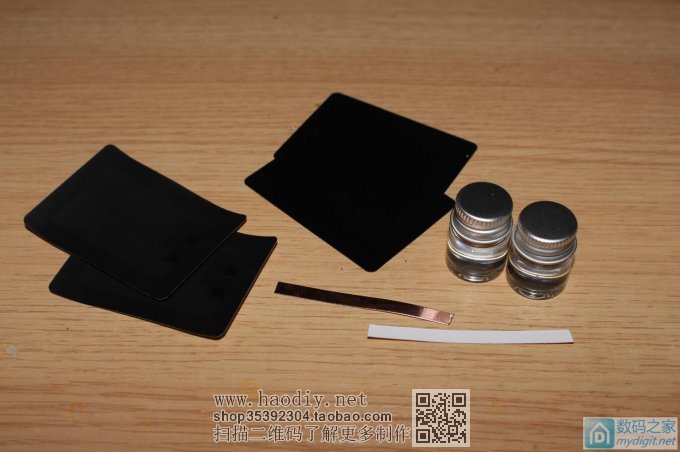

这是TB买回来的套件,有线圈、防磁贴、溶液、铜皮、镊子
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地 .

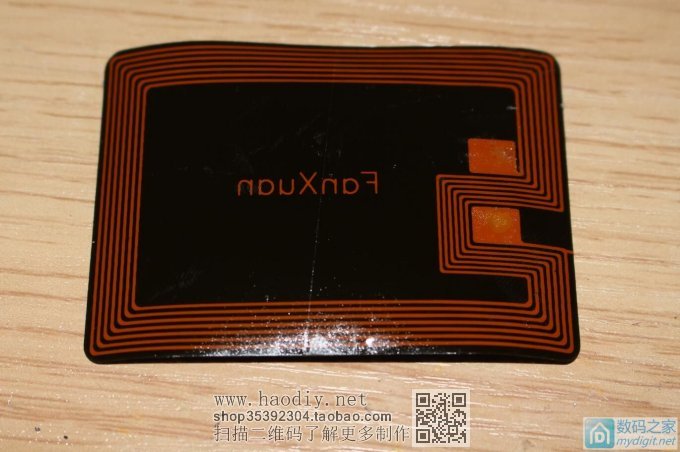

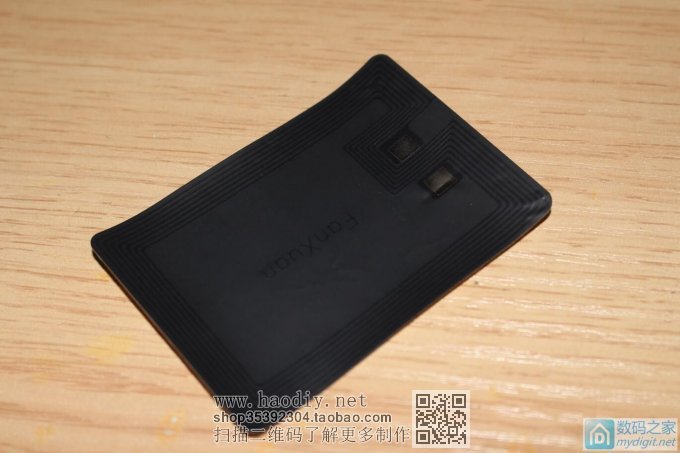

这是线圈
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

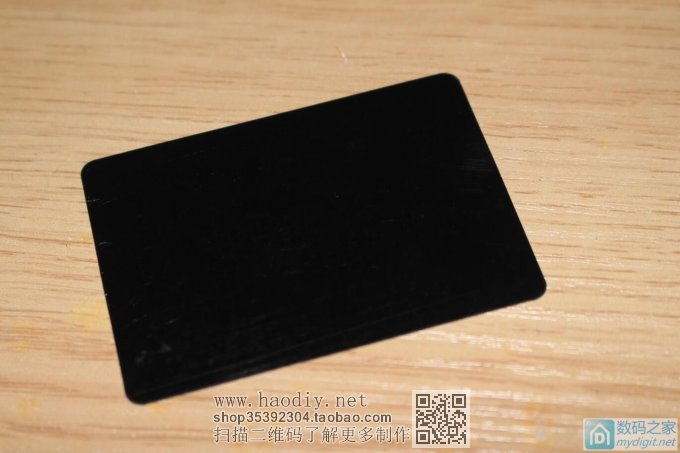

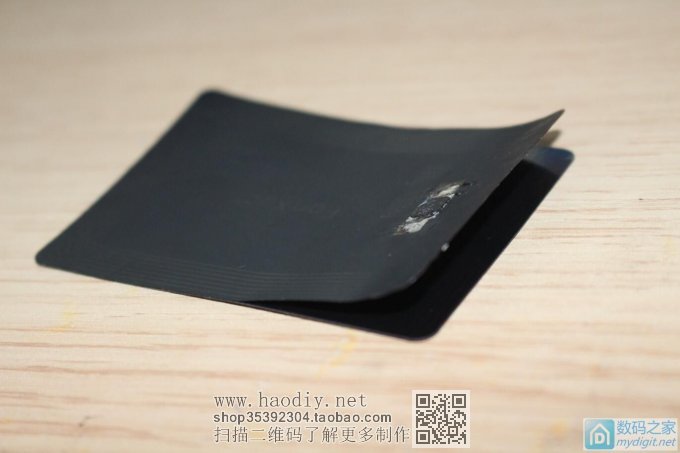

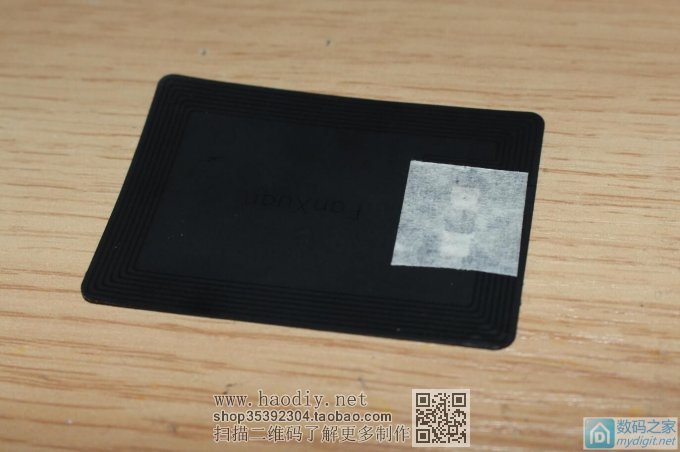

这是防磁贴,装进手机内部需要防磁贴才可以用,不然干扰导致刷卡不成功
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

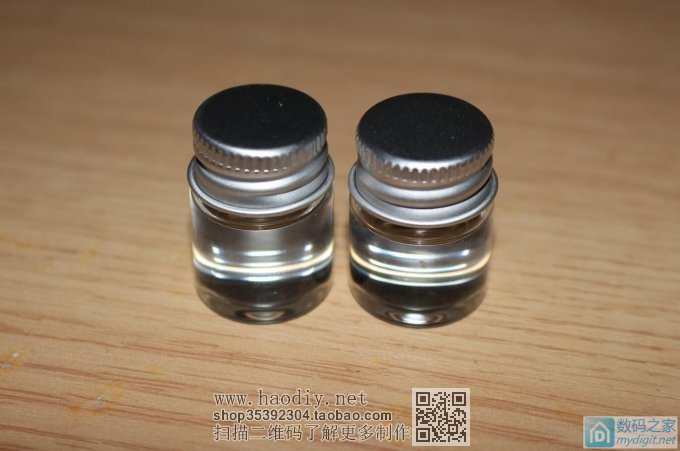

溶液,用来溶解裁剪下来的芯片外面的塑料
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

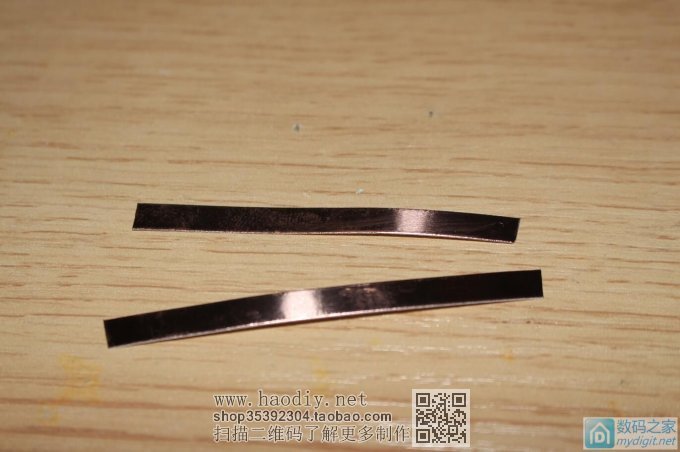

铜皮,用来把芯片和线圈连接
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

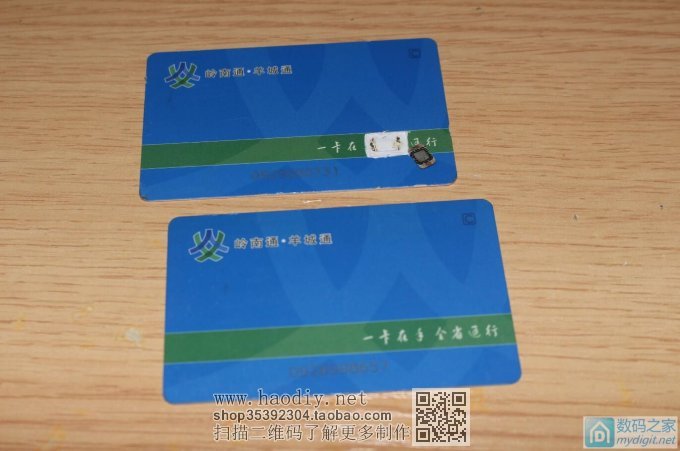

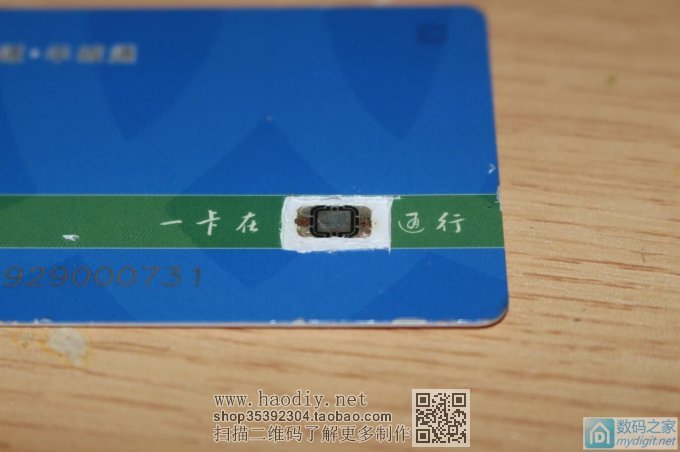

为了测试一下溶液,再拆一张
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地


裁剪下来
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

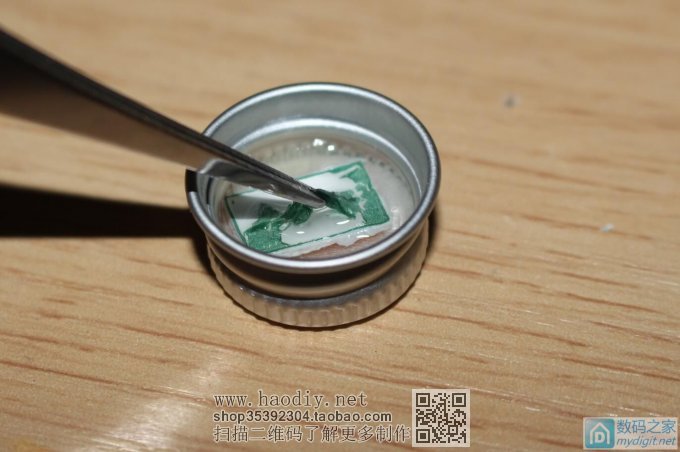

这溶液味道闻起来很像天那水,说不定就是天那水
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地


效果一般般,等了十几分钟才把外面的涂层溶解了而已
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地


实在是等不下去了
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

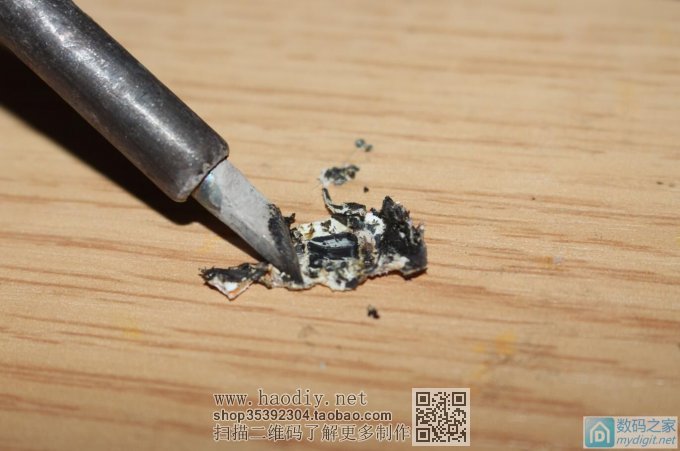

直接上电烙铁
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

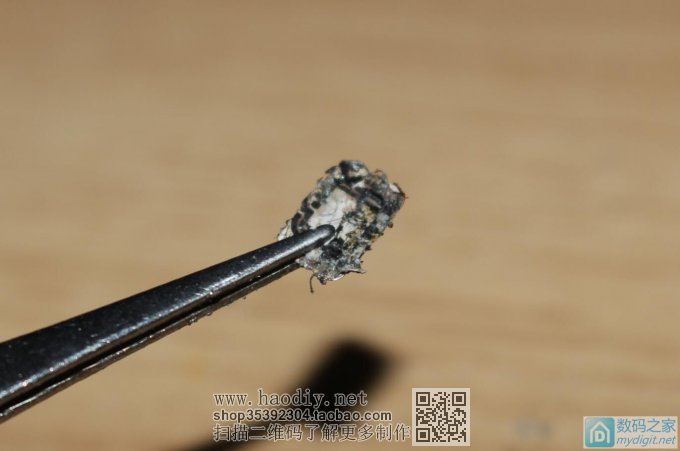

三两下就把芯片取下来了
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

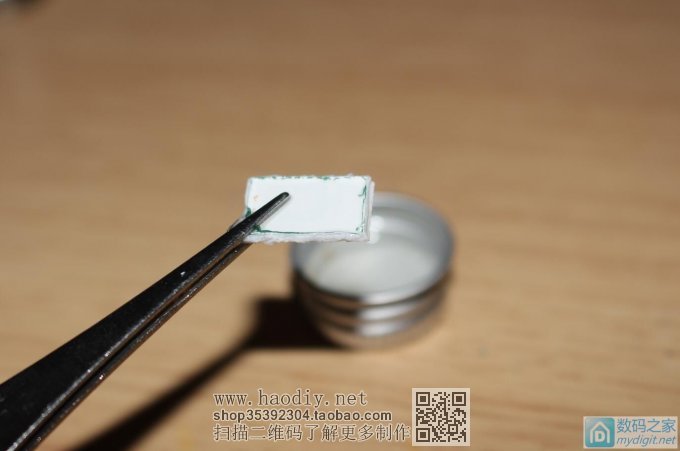

准备装到线圈上
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地


本来打算用附带的铜皮贴上去的,想了下铜皮有不干胶,会不会接触不良呢?

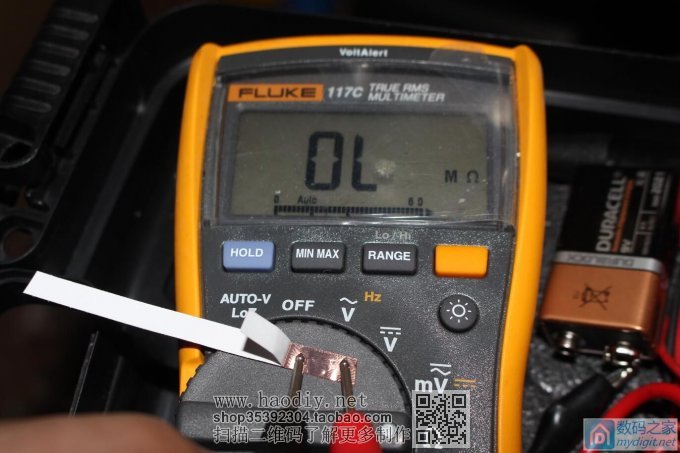

上万用表测试,尼玛果然够坑的..........
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

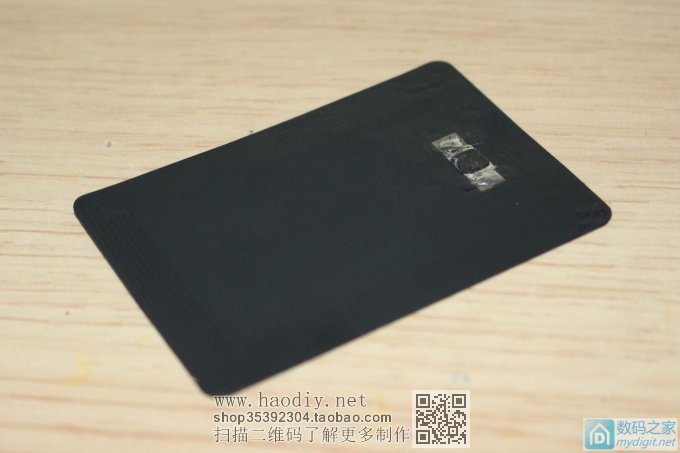

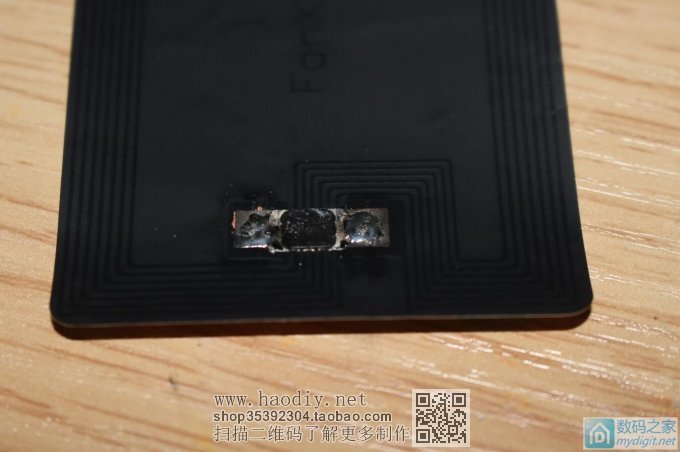

算了,还是用焊锡实在一点
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

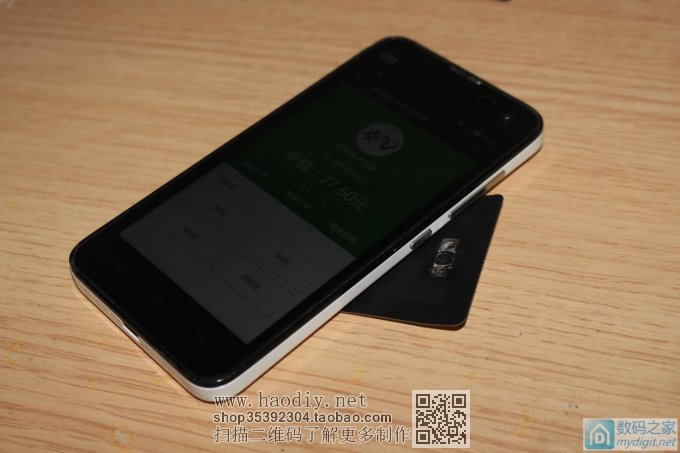

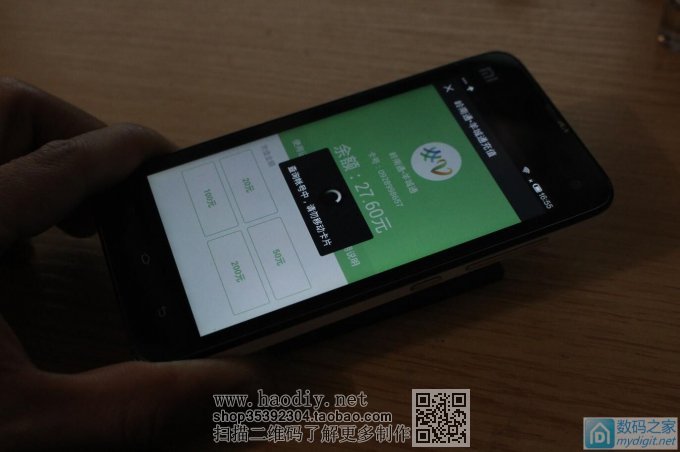

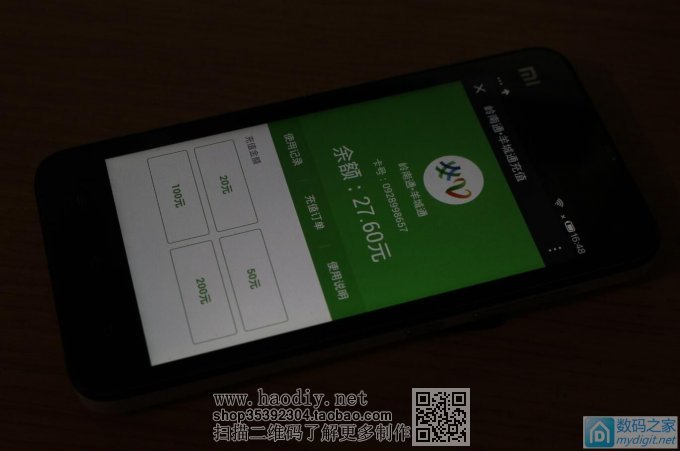

拿出来带NFC的手机用微信读取一下,没问题了(微信从去年开始就支持羊城通查询和充值了)
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

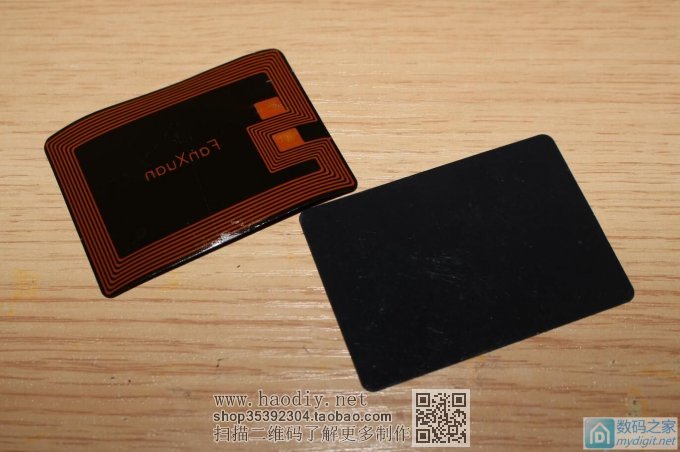

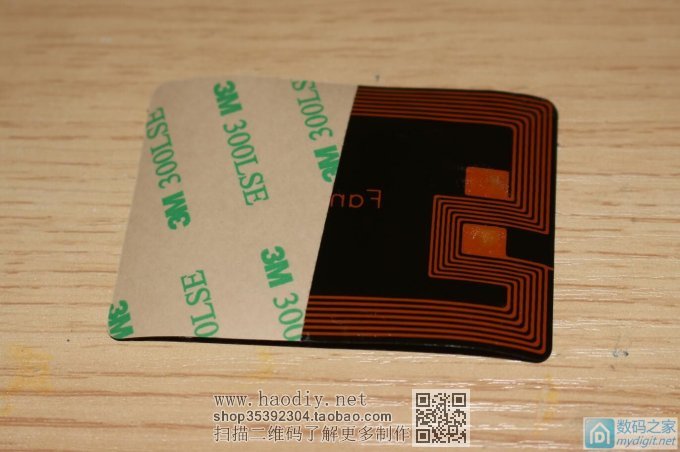

撕掉后面的贴纸

妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

露出来不干胶
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

把线圈贴到防磁贴上面
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

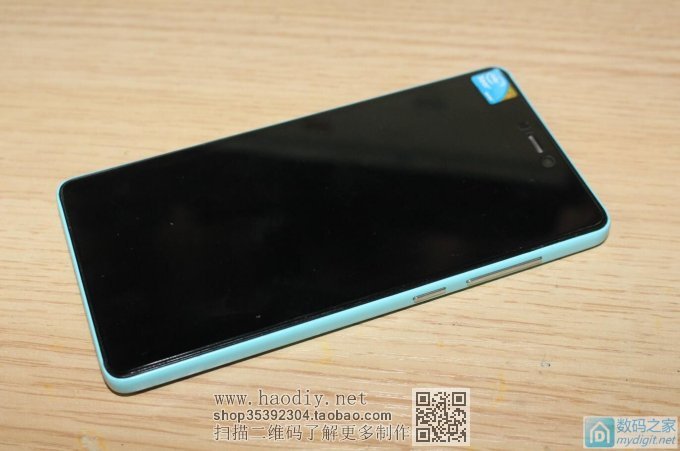

这是准备安装的手机
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

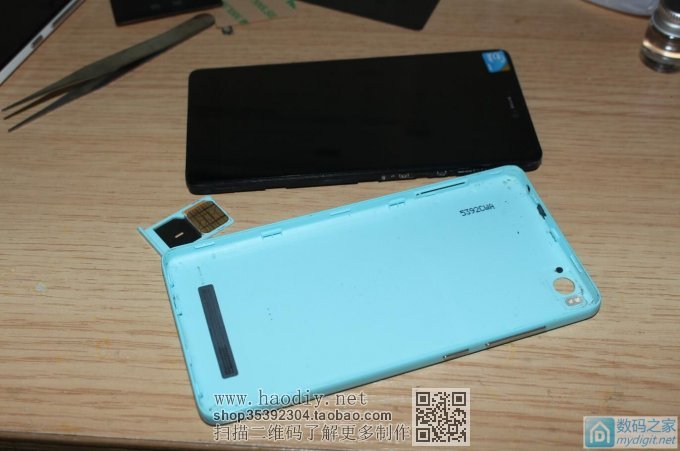

电池是不可更换的,所以后盖也是扣死的,拆开有点难度
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

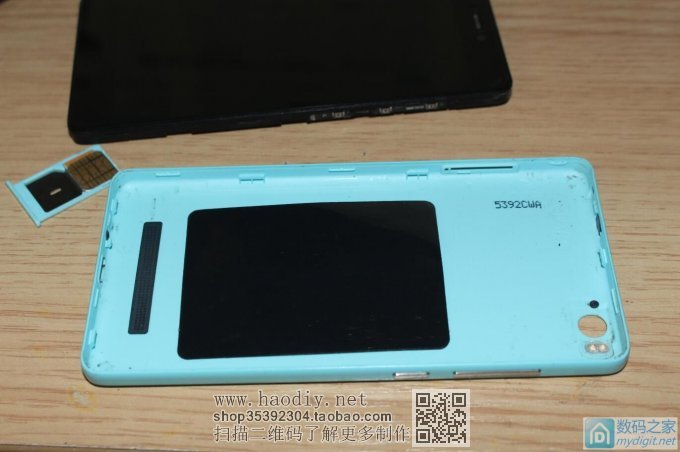

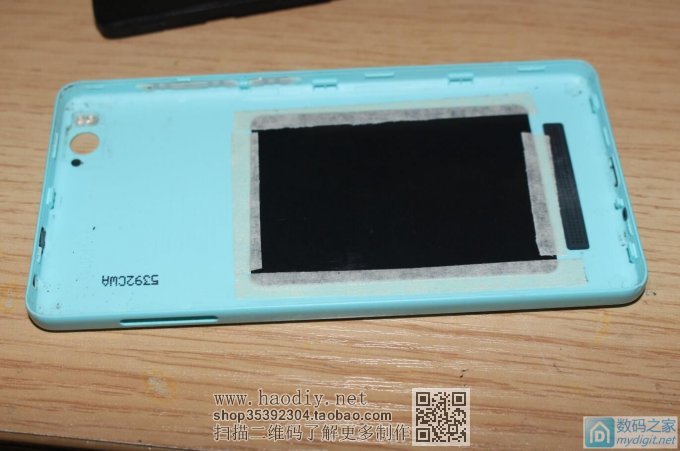

贴到手机盖内部。注意,防磁贴这面要朝向内部,线圈这面要朝外。
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

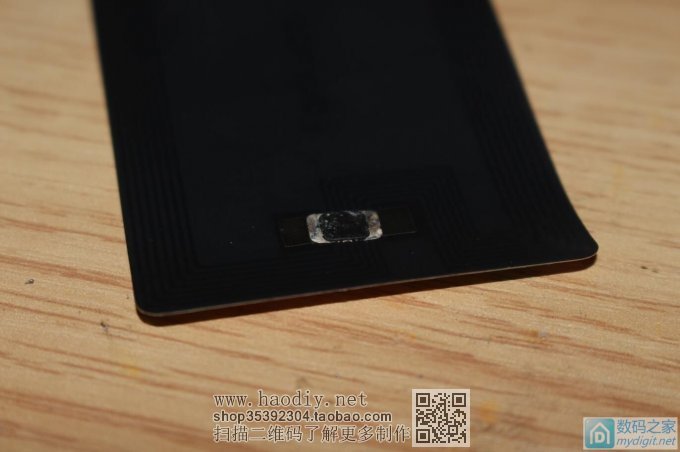

防止摩擦损坏芯片,给芯片贴上胶带
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

边缘也贴上胶带固定

妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

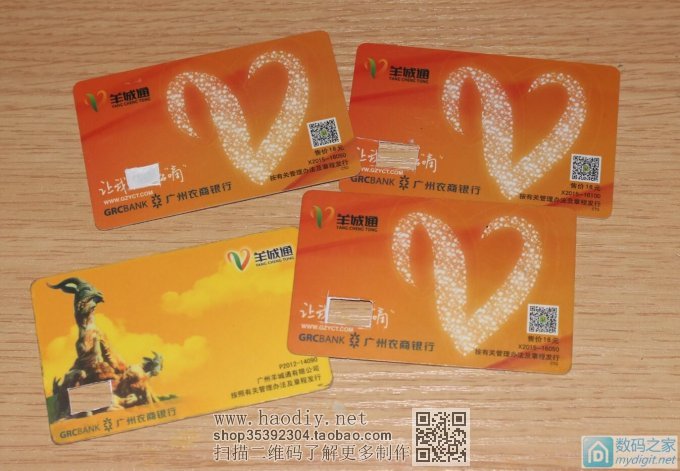

一口气弄了4张
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

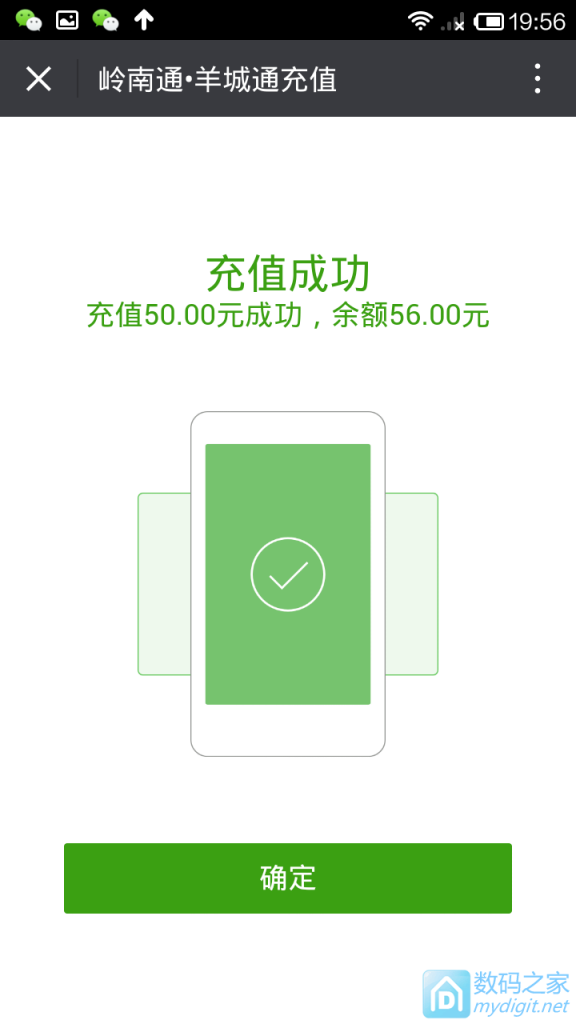

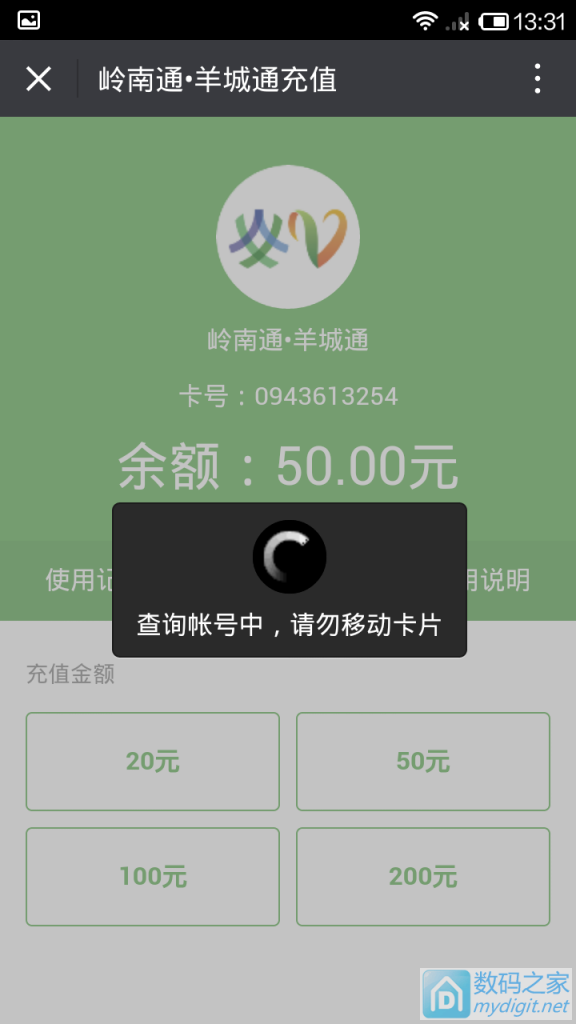

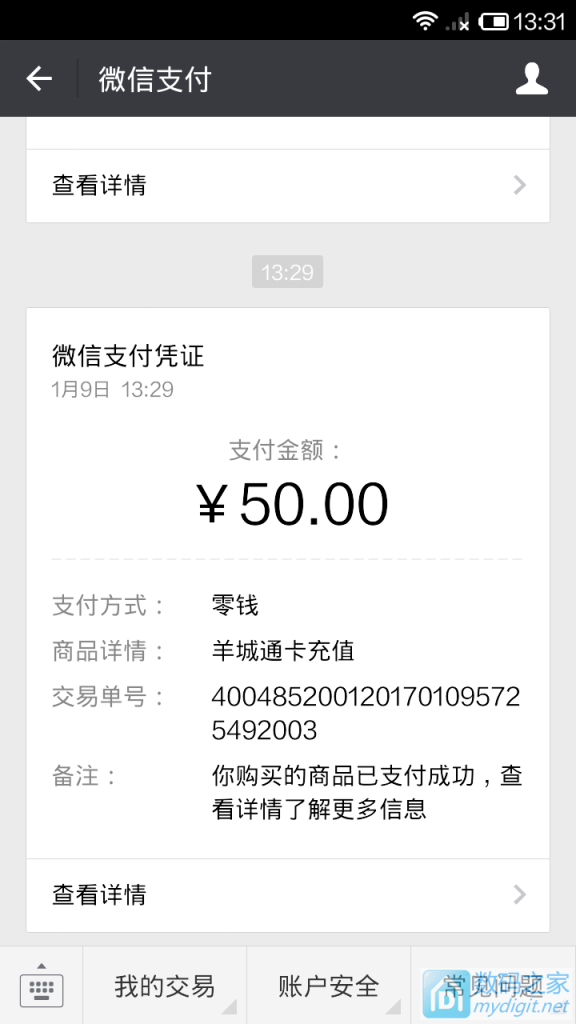

微信充值查询截图
妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地


妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地

妈妈再也不担心我忘记车卡了,DIY手机公交卡 (饭卡、岭南通、地
