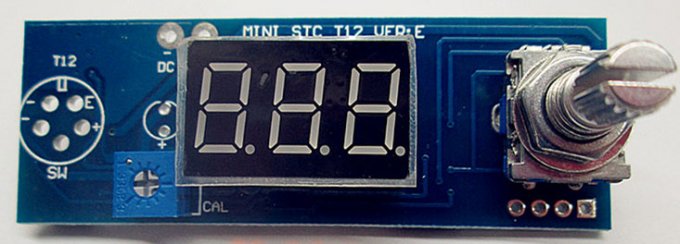

近来看了各路高手的DIY工具，深度中毒。可是自己的条件有限，只能因陋就简，利用现有的资源搞了一台拆焊工具。 对我来说拆卸原件是经常的事，所以一个好用的吸锡器是必须的。焊接也是必不可少的，烙铁当然大功率高频的是很好的选择，可是配件难找 电路复杂自己能力有限还做不出来。综合考虑数显白光烙铁成为首选，OLED STM32没有考虑（有点偏离DIY的初衷，属于发烧了），用的是STC数显白光。 最初考虑的是烙铁加吸锡器二合一。STC数显白光控制器用了两个，一个管烙铁，一个管吸锡头的发热。

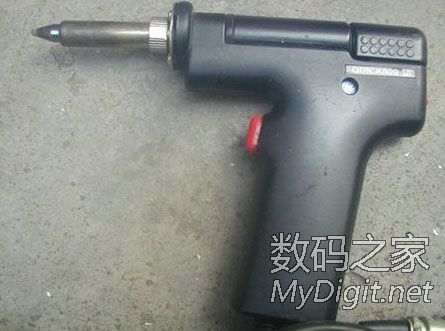

吸锡枪的选择考虑了很多因素。一种是像白光474配的809吸锡枪形式的发热芯和吸嘴分离结构的。
虽然有更换吸嘴成本低的优点，但是有致命的缺点就是吸嘴离储锡桶较远容易堵塞。

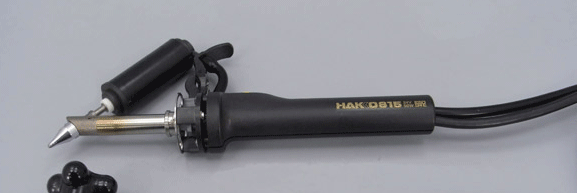

815和816吸锡枪虽然解决了堵塞问题，但是自己DIY难度较大。

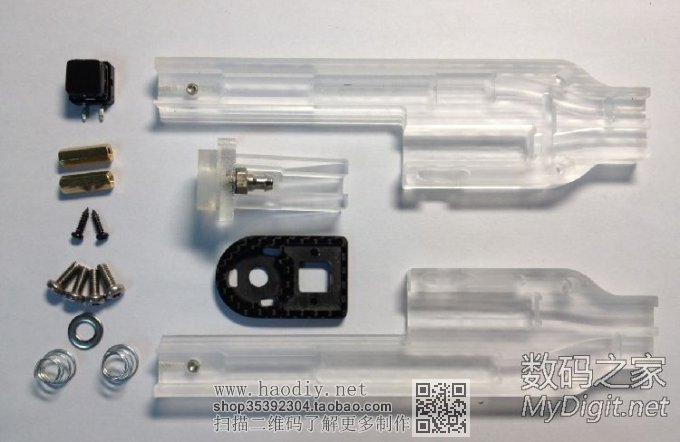

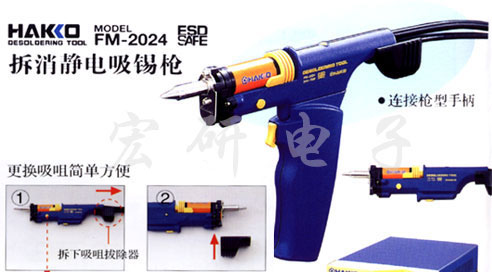

另一种是白光FM2024吸锡枪，结构合理不容易堵塞，还有好处是发热芯和T12一样。缺点是吸嘴和发热芯一体，更换成本较高。tb有二手的头价格还可以接受。 枪身买原配的太贵，自己做没能力 只能tb了个现成的（价格不低呀）。

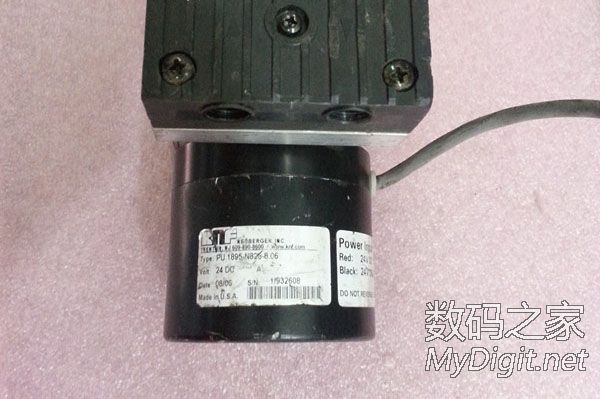

吸锡泵的选择费了很大劲。新的泵价格都很高，只能tb二手的。最终选了KNF的PU1895-N828-8.06无刷24V真空泵。

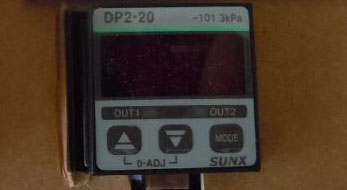

真空表本来可以不用的（tb个二手的都一百多），偶然的机会得了一个就用了。神视SUNX DP20参数合适 -100Kpa 24V 刚刚好。

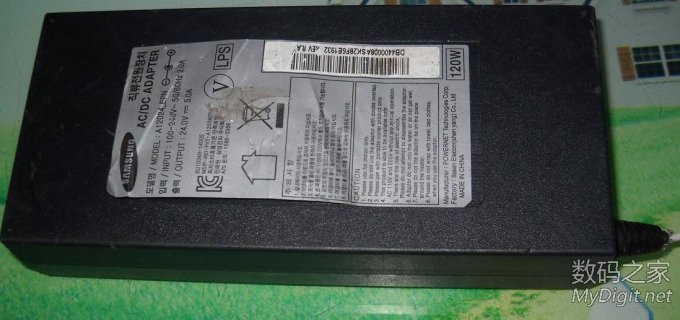

电源部分用了二手原装三星/SAMSUNG 24V 5A 120W剪线电源适配器，拆了外壳使用（不拆不行，机箱放不下）。
机箱、烙铁架等用了早年做工程的剩余物资。手上只有简单的工具，面板基本没有动，只依托原来的孔扩大了安装开关和航空插座。

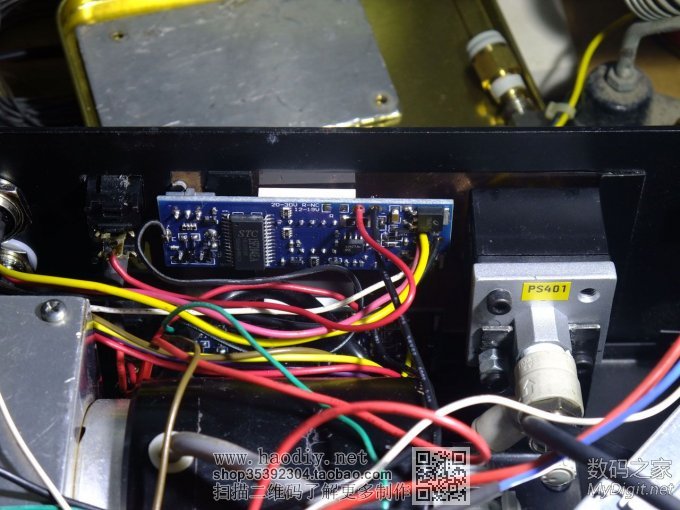

原来的显示窗口很大正好容纳了控制器和真空表。

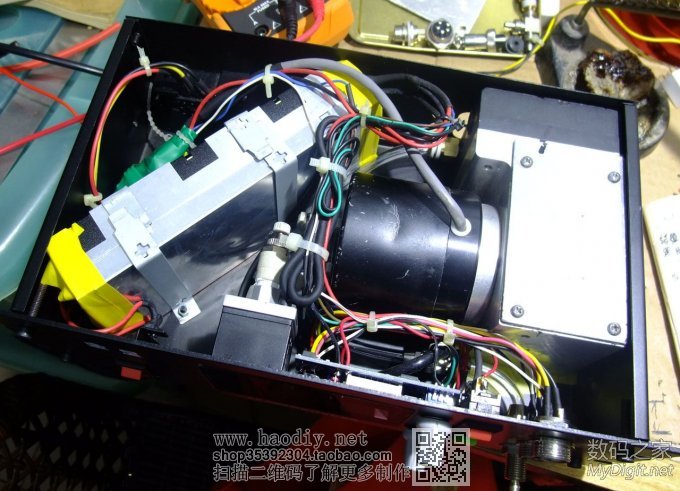

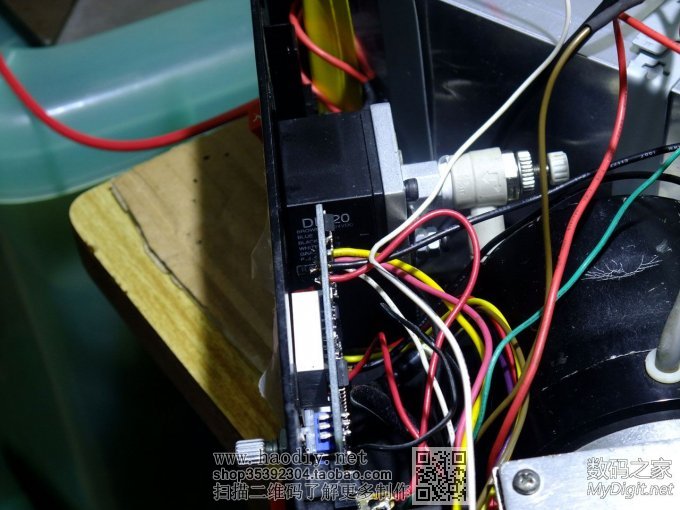

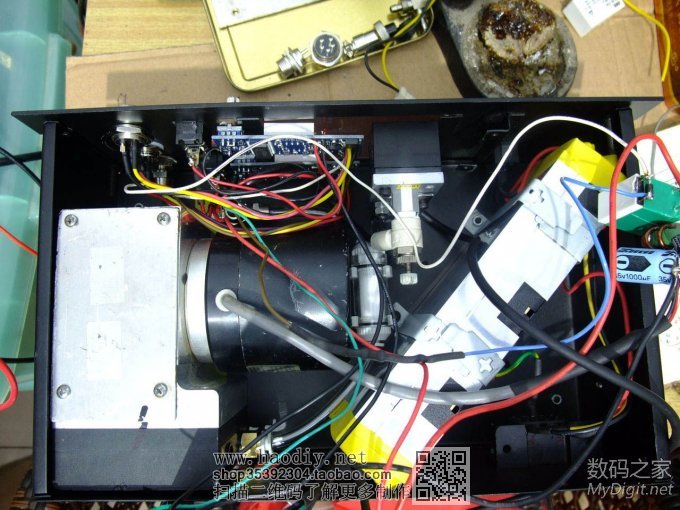

机箱内只是安排把所有的东西放得下而已。

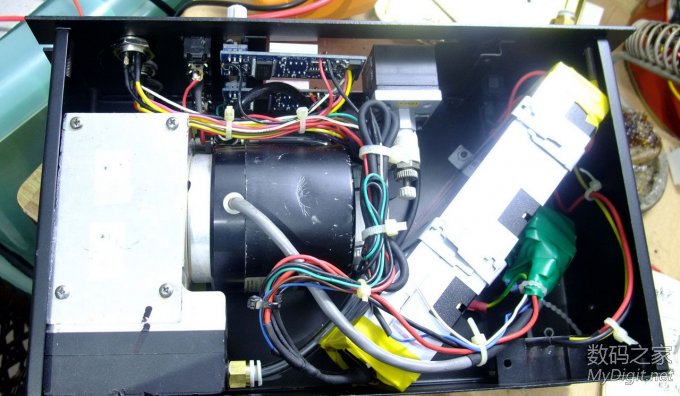

泵的控制用了继电器和无刷电机的滤波电路搭焊在一起用绝缘胶布一包了事。

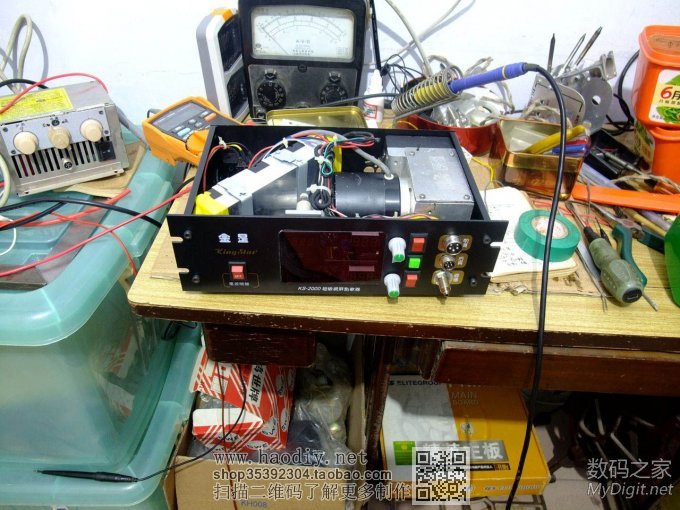

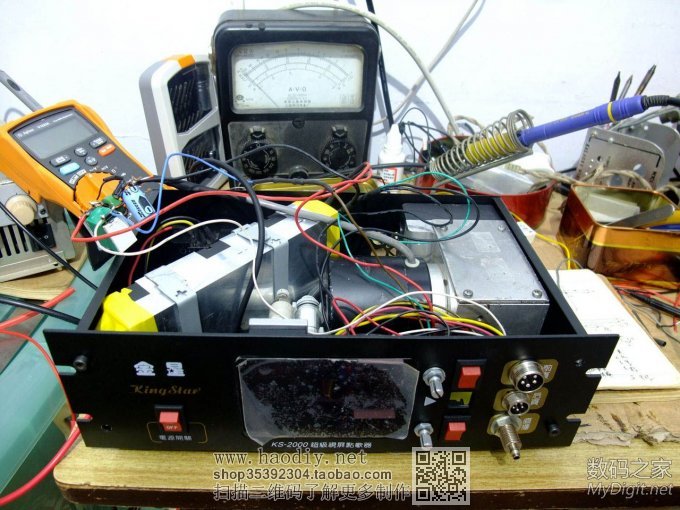

引线的焊接很渣渣，简单整理了一下。看看我的工作台---简陋啊。

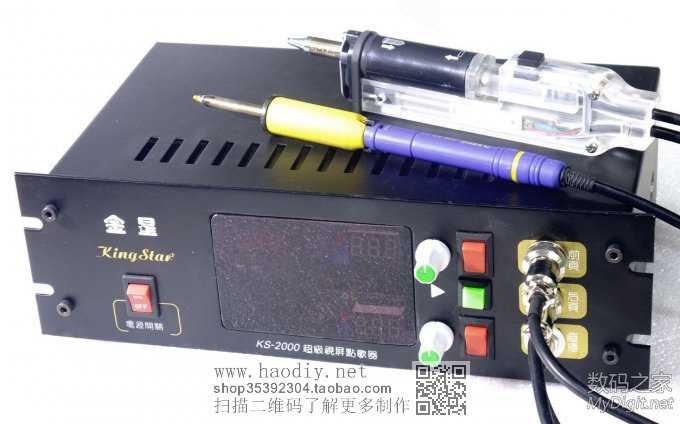

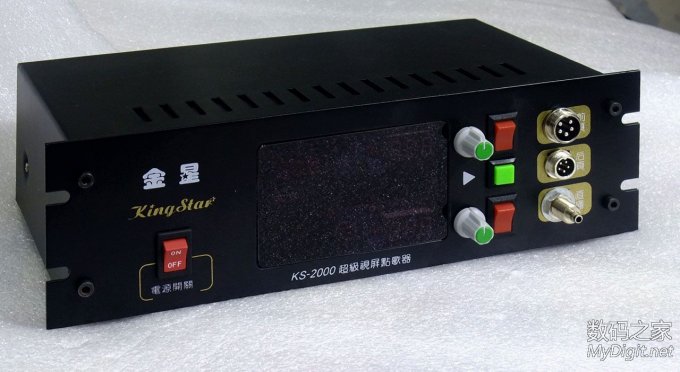

机箱面板换算能看，原来的字没有管它（没有合适方法，要是破坏了漆皮又麻烦了）。

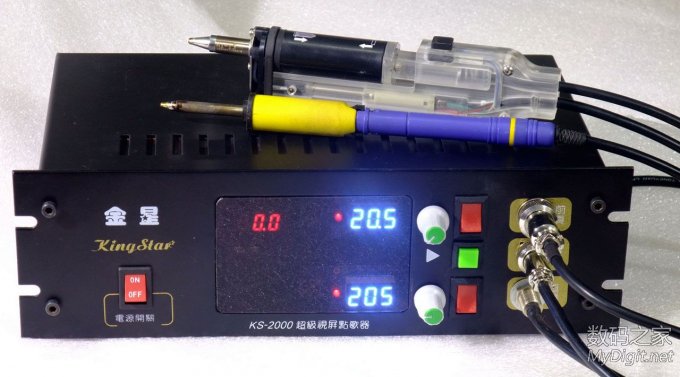

总 电源开关是原来的、显示窗口边是控制器的两个编码开关、对应的两个红色开关是烙铁开关和吸锡器开关，不用可以关上、最右边是插座和气管（防止接错用了不同大小的航空插）。面板上那个绿色的开关是没有作用的，只是拆了会有个洞就没有动它。

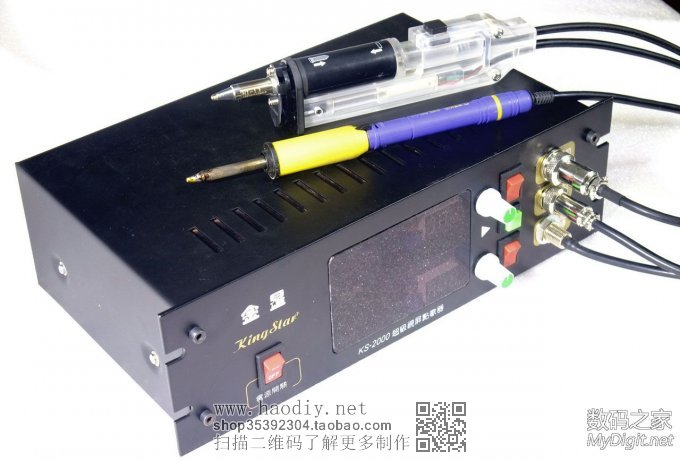

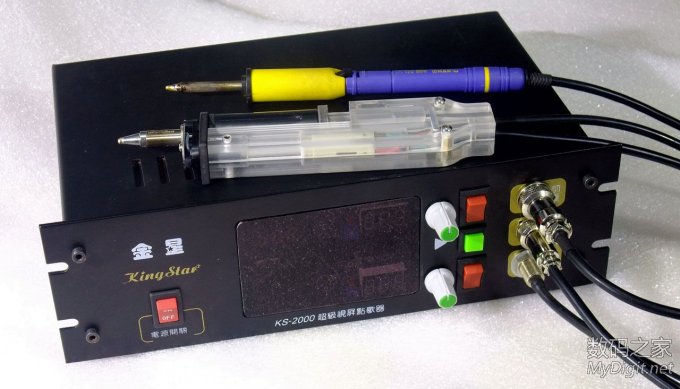

先用以前的烙铁手柄插上显摆一下。

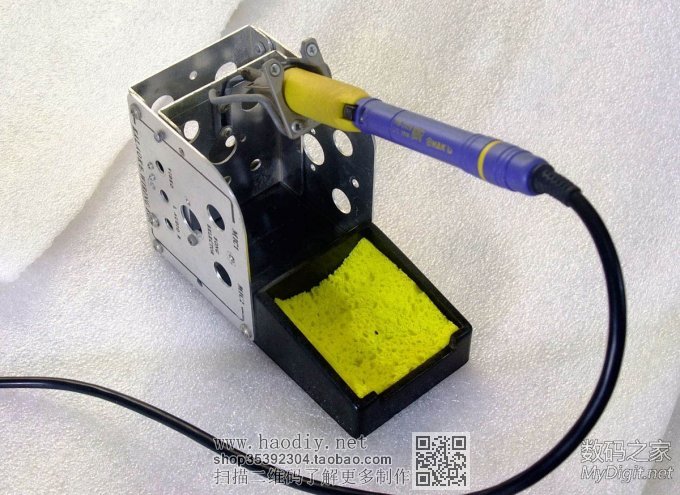

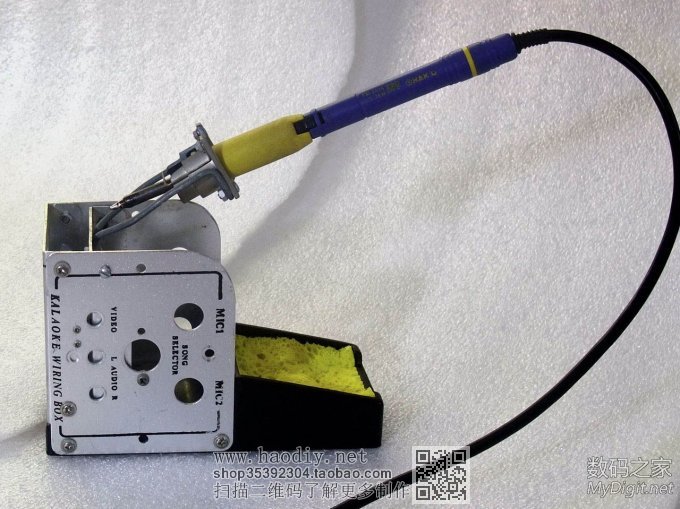

烙铁架是以前DIY白菜白光时做的，配合2028手柄很合适。

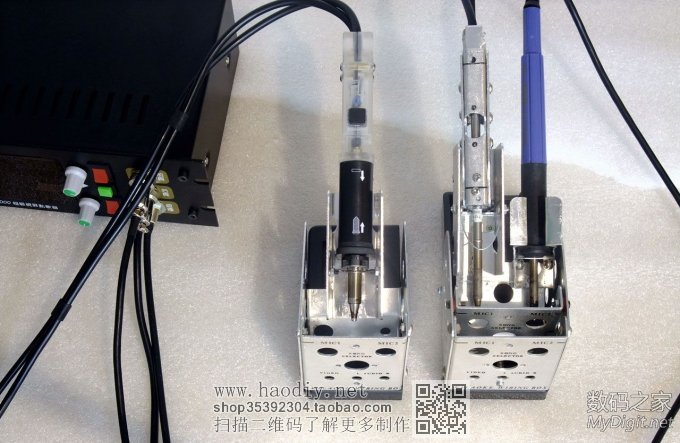

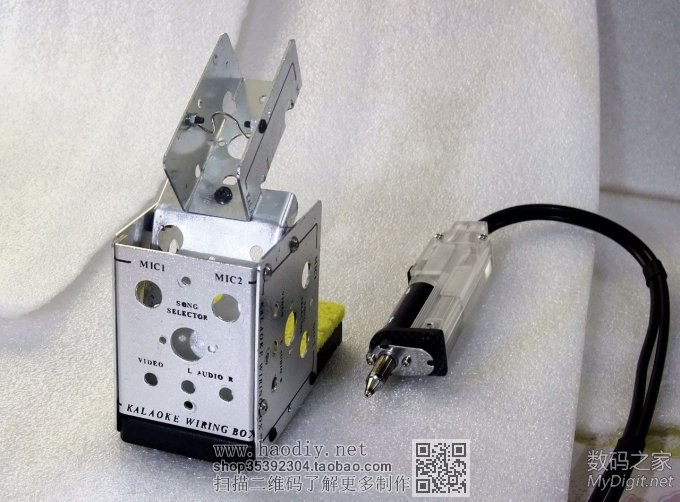

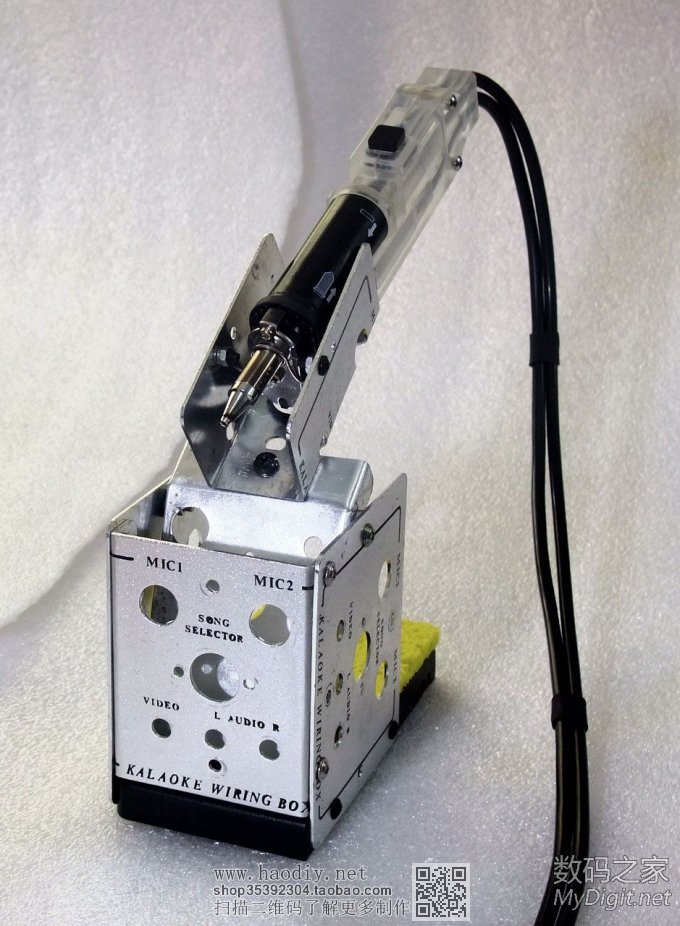

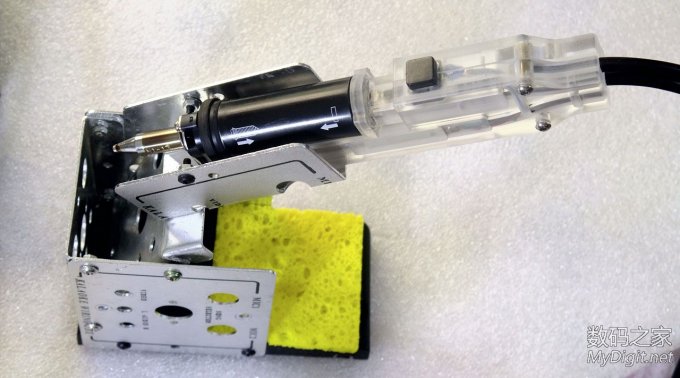

吸锡枪架感觉有点高了 不稳，后面成品时又改了改。 本人就是老了，脑子不够用。直到此时才想到，既然是两路一样的控制器，驱动电镊子也是可以的。

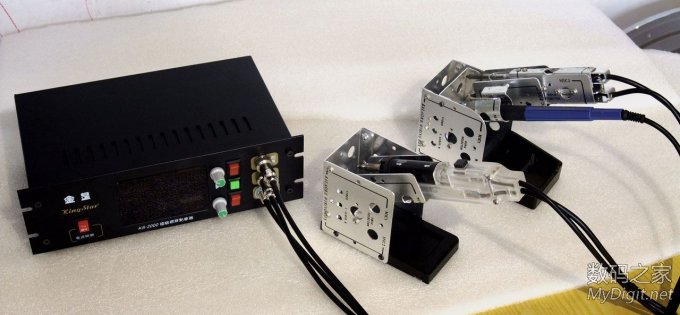

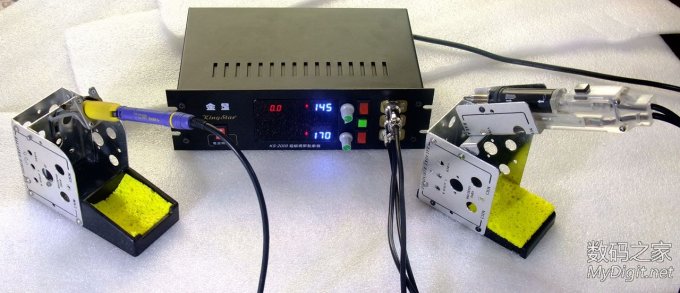

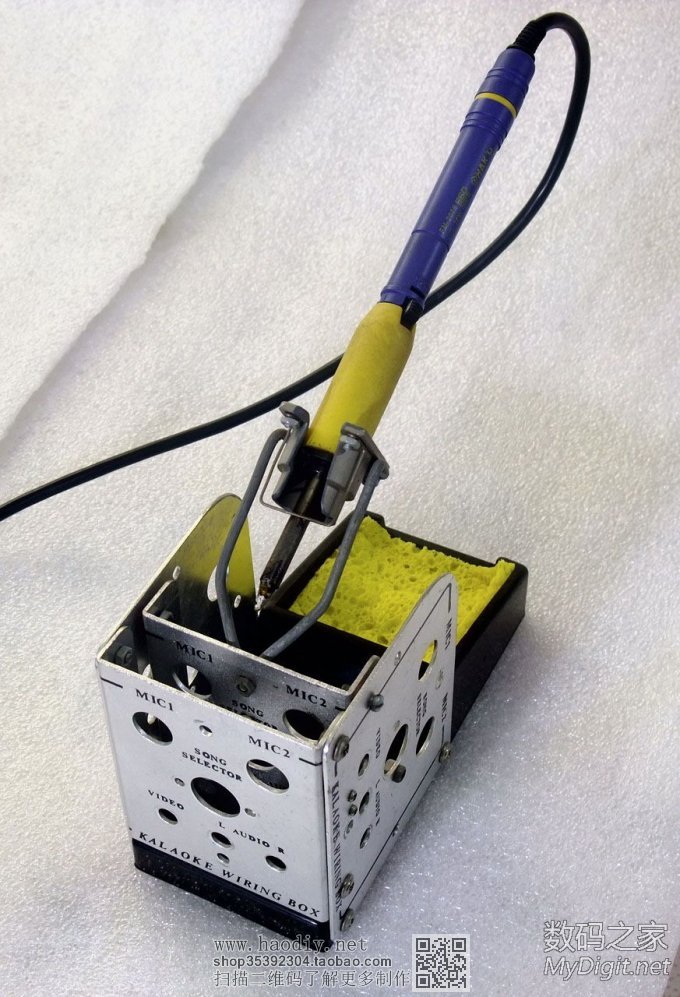

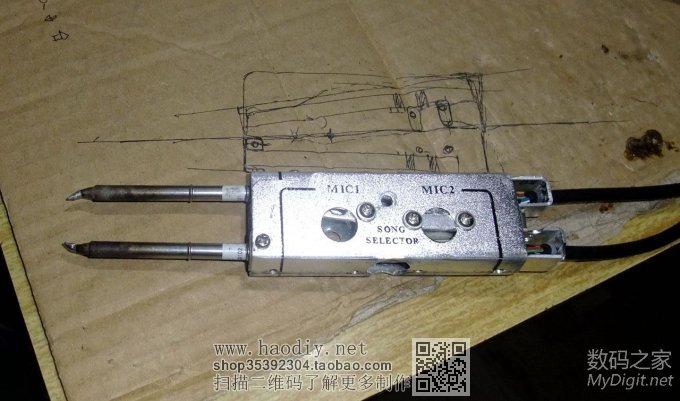

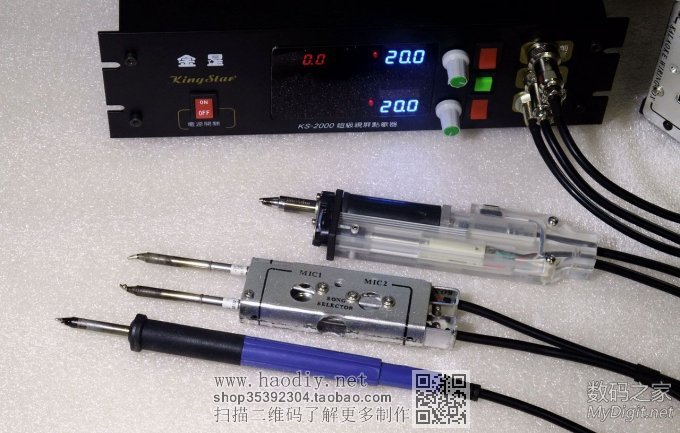

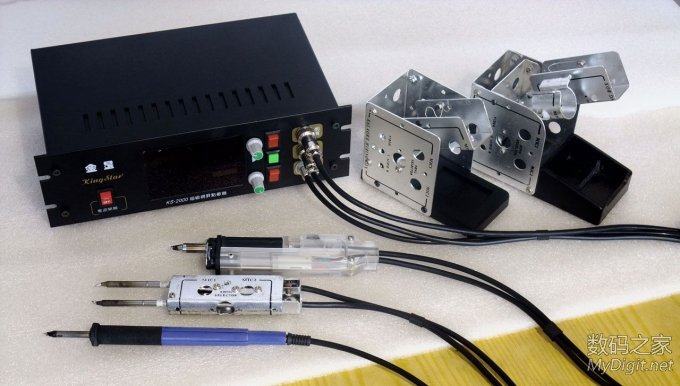

马上又做了个用T12的电镊子。用两根D12的头弯了一下就行了，另有两根D24的替换拆不同尺寸的贴片。 全部完成了，开始显摆。
