【参赛】用路由器diy无线网络收音机,带LCD显示

时间:2017-08-09 13:33来源:www.crystalradio.cn 作者:tomjobim 点击:
【参赛】用路由器diy无线网络收音机,带LCD显示 ,矿石收音机论坛
1个多月前实验成功了用路由器diy无线网络收音机, 现在又对其进行了改进,没有大的bug了,并装了外壳,现在就分享给大家。

首先要说明,MMS的网络电台无法播放,因国内电台都是MMS格式的,所以国内的电台是收不到的。Shoutcast格式的都支持,但是我只找到几个中文的,所以,这个diy对于喜欢古典乐和爵士乐并喜欢折腾的可以试试。

首先得感谢gaochongjun1老大。那个自制硬件网络收音机的帖子,真的非常好,直接刷完机稍微修改一下配置就能用了。一定要先看看那篇帖子。
我是按照Mightyohm.com里 Jeff设计的网络收音机改的。Mightyohm.com有非常详尽的说明,但是是以Asus WL-520GU作为基础。我这里使用DB120-WG。路由器侧的软件基本是沿用老外的。

选台用旋转编码器控制,非常方便。音量使用电位器控制,这个功能对耳机直插声卡比较有用。

1. 刷固件。
就直接使用gaochongjun1老大的固件。建议先按gaochongjun1老大帖子里的试试mplayer的网络收音

2. 安装mpd和mpc
root@OpenWrt:~# opkg update
root@OpenWrt:~# opkg install mpd mpc
安装完成后,为mpd配置目录
root@OpenWrt:~# cd ~
root@OpenWrt:~# mkdir .mpd
root@OpenWrt:~# mkdir music
root@OpenWrt:~# mkdir .mpd/playlists

在/etc/mpd.conf中,修改以下配置
找到下列行,把前面的#去掉:
playlist_directory                "~/.mpd/playlists"
找到ALSA输出,照以下修改
# An example of an ALSA output:
#
audio_output {
        type                "alsa"
        name                "USB Audio CODEC"
##        device                "hw:0,0"        # optional
##        format                "44100:16:2"        # optional
##        mixer_type      "hardware"        # optional
##        mixer_device        "default"        # optional
##        mixer_control        "PCM"                # optional
##        mixer_index        "0"                # optional
}
mixer_type      "software"
#
只能使用ALSA输出,OSS的不行。我在网上查了很久,绝大部分路由器播放MP3使用OSS输出。但是因为不知道OSS的name和device怎么填写,我尝试过很多次,dev/dsp或者dev/snd均会报错,还请高人指点。
name内需填入实际的USB声卡名称,可以通过运行alsamixer命令来查看。我用的是PCM2906。
mixer_type "software"是单独添加的一行(在alsa大括号外面),否则音量控制不起作用。

3.
然后可以执行以下命令,运行mpd和mpc
root@OpenWrt:~# mpd
root@OpenWrt:~# mpc
添加一个电台:
root@OpenWrt:~# mpc add //192.184.9.79:8006
因为我无法在帖子里添加url,所以请在上面的双斜杠前添加http:
开始播放:
root@OpenWrt:~# mpc play
应该能听到CINEMIX的广播了,同时会有状态显示。
注意,要先用alsamixer设定合适音量。
用mpd --version命令看是支持MMS流的,但是实际无法播放。
4.
安装stty,用于TTL串口通讯
root@OpenWrt:~# opkg install coreutils-stty
以下命令用于修改串口的通讯波特率,在后面的脚本文件里会用到
root@OpenWrt:~# stty 9600 < /dev/ttyS0

5.脚本文件
我就是参考老外的,修改了部分以适应我的要求。
interface.sh和display.sh是用于接收单片机发来的命令,并将电台信息发送回单片机。
网络电台地址在mine.m3u里添加。mine.m3u需要拷贝到~/.mpd/playlists里。文件名是自己定义的,只要和interface.sh里的一致就可以了(interface.sh里有一句mpc load mine)
播放时按照顺序,从1开始。如Mpc play  2即播放第2个电台。具体看脚本吧,还是很简单的。
将interface.sh和display.sh拷贝到路由器的\root下面。
修改运行权限:
root@OpenWrt:~# chmod ugo+x interface.sh
root@OpenWrt:~# chmod ugo+x display.sh
可以用以下命令运行:
root@OpenWrt:~# mpd
root@OpenWrt:~# ./interface.sh
如果有TTL刷机线,可以连到路由器,波特率设置成9600。利用串口调试助手发送命令可以调节电台和音量。根据现在的脚本文件,命令格式为tun:xxvolyyy,xx是电台地址(1-20),yyy是音量(0-100),最后需要跟一个回车符(\n)

6.
AVR单片机程序
除了UART收发用了老外的,其他我基本都改了。其实,最主要的原因是根本看不懂老外的1602驱动,程序中其他部分是很简单的。所以干脆按照自己的思路重写了。使用AVR M8。

S1为旋转编码器,轴柄还能当按钮使用(可以改程序做暂停功能)。但是我觉得没什么必要。所以现在的功能为:在启动过程中,旋转可以调节LCD背光亮度,按下按钮后记录到EEprom;收听时,旋转可以调节电台,按钮无功能。
R6为音量电位器。R8调节LCD对比度。
U4是断电检测用的,可能不好找。用普通的电压比较器稍修改电路能代用。只要是输入电压低于某值(比如8V)后,M8的INT0脚从1变为0就可以了。
LCD背光是通过PWM控制的,但是不同的液晶背光电流差别很大,所以原件参数可能要调整才能使用(改R3,C4和R7)。
BOD要使能,看门狗要关掉。

7.其他修改
修改 /etc/inittab,将以下2行屏蔽掉:
#tts/0::askfirst:/bin/ash --login
#ttyS0::askfirst:/bin/ash --login

修改/etc/sysctl.conf在最后添加以下2行:
# Disables the magic SysRq key
kernel.sysrq = 0

8.
使用以下命令使路由器启动后Mpd自动启动
root@OpenWrt:~# ln -s /etc/init.d/mpd /etc/rc.d/S93mpd

在/etc/rc.local里exit 0 前,添加:
amixer set PCM 100%
sleep 5
/root/interface.sh

大功告成!enjoy your music!

另外,介绍一下如何获得电台地址:
电脑上浏览器进入shoutcast.com,点击各电台前的蓝色小三角,即开始播放。如果中意的话,鼠标右键点击蓝色小三角,选另存为,即可保存.pls格式的文件。用记事本打开(见下面例子),
[playlist]
numberofentries=6
File1=http://192.184.9.79:8006
Title1=(#1 - 309/1000) CINEMIX
Length1=-1
File2=http://199.217.115.31:9576
Title2=(#2 - 22/70) CINEMIX
Length2=-1
File3=http://94.23.51.96:8000
Title3=(#3 - 314/930) CINEMIX
Length3=-1
File4=http://37.59.38.233:8010
Title4=(#4 - 647/930) CINEMIX
Length4=-1
File5=http://209.9.238.4:6022
Title5=(#5 - 20/20) CINEMIX
Length5=-1
File6=http://209.9.238.4:6046
Title6=(#6 - 10/10) CINEMIX
Length6=-1
Version=2

File1后面即为地址,拷贝到mine.m3u里就可以用了。这个电台有6个入口,内容完全一样。很多电台只有一个入口。

MMS的都会报错,所以国内电台是收不到了。这倒也好,没有狗皮膏药广告了。

自从做了这个,收听内容是极大的丰富啊,古典和爵士乐的电台太棒了。音质也非常好,因为我的PCM2906带数字音频输出,所以听那些高码率的电台音质非常出色。
【参赛】用路由器diy无线网络收音机,带LCD显示

display.sh



1.41 KB, 下载次数: 627



【参赛】用路由器diy无线网络收音机,带LCD显示

interface.sh



1.59 KB, 下载次数: 573



【参赛】用路由器diy无线网络收音机,带LCD显示

mine.m3u



1.44 KB, 下载次数: 724



【参赛】用路由器diy无线网络收音机,带LCD显示

Protel Schematic.pdf



10.28 KB, 下载次数: 883



【参赛】用路由器diy无线网络收音机,带LCD显示

Radio M8 1205.rar



169.47 KB, 下载次数: 808



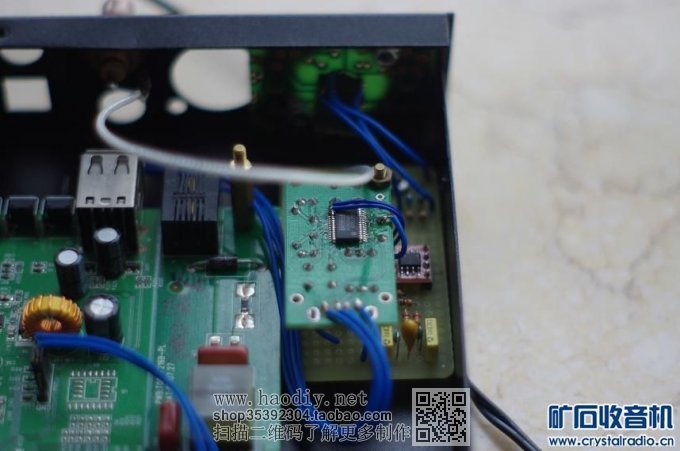

外壳购自淘宝,主要是中间开口正好适合1602液晶。使用黑膜的液晶,有点VFD的味道。
左侧为音量旋钮,右侧为调台旋钮。
LCD上面一行显示电台信息,右侧显示设定电台或者音量。显示电台时前面有一个小三角,显示音量时前面有一个小喇叭的标志。只有调整音量时才显示音量,过大概2秒会恢复电台显示。
M8里预设定的最大电台为99个。然后会读回实际的最大电台数(即.m3u里的电台数),并以此作为上限。另外,因现在的程序是判断实际电台数大于5个才有效,所以.m3u里的电台数不能少于5个。
在播放时,有时会因为某个电台连不上或者地址错误, 此时会自动播放下一个可用的电台。所以如果设定电台和实际电台不一致,那个小三角会闪烁以作为提醒。

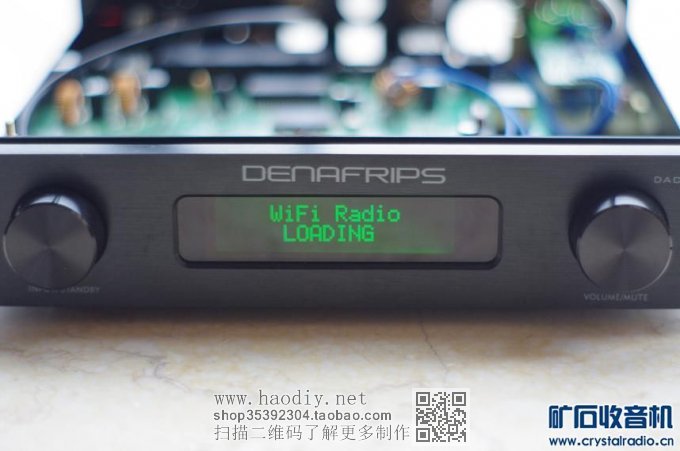

启动画面

【参赛】用路由器diy无线网络收音机,带LCD显示

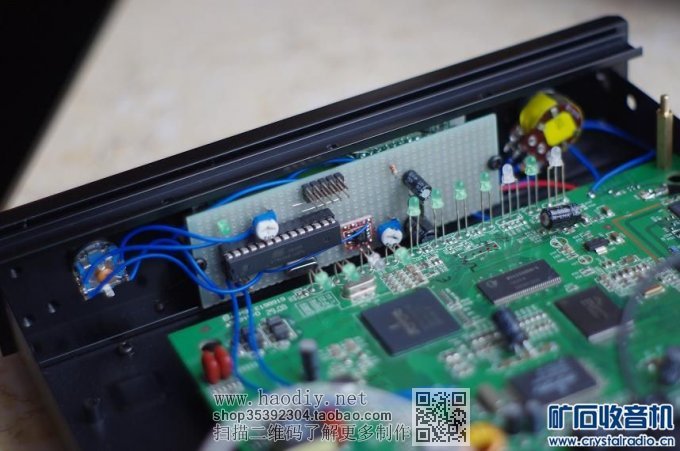

M8

【参赛】用路由器diy无线网络收音机,带LCD显示

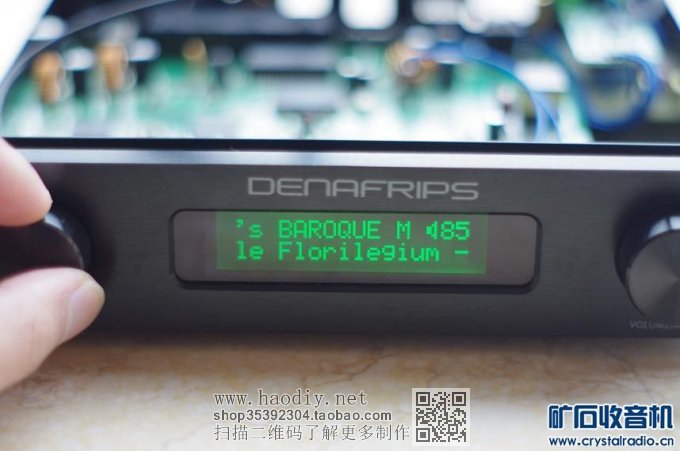

调整电台

【参赛】用路由器diy无线网络收音机,带LCD显示

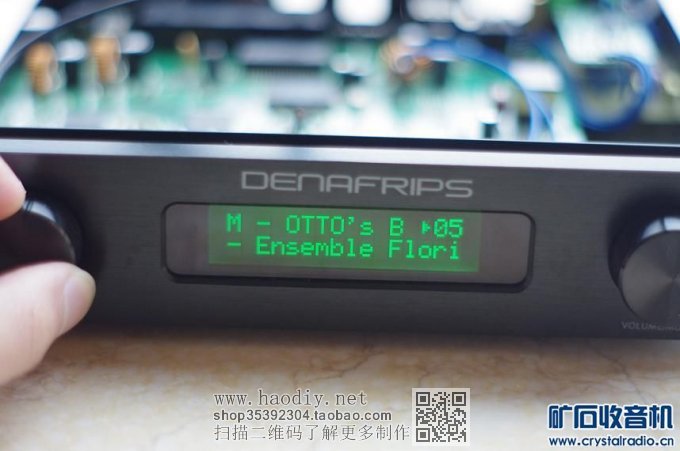

调整音量

【参赛】用路由器diy无线网络收音机,带LCD显示





【参赛】用路由器diy无线网络收音机,带LCD显示

淘宝用关键词“解码机箱”搜,价格30元,是广东的卖家。

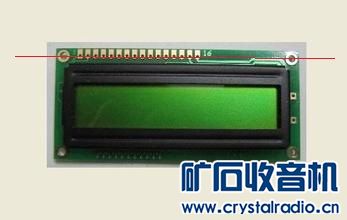

但是有一个问题,普通1602 的因为线路板太高,必须磨掉部分才能装进去。
要磨掉挺多的,见图片示意,基本上接线焊盘那边的通孔都磨没了。
我用的是黑膜的液晶,外形和图片上的一样,只能磨掉再装进去。



下载附件

2013-12-13 12:21 上传【参赛】用路由器diy无线网络收音机,带LCD显示 【参赛】用路由器diy无线网络收音机,带LCD显示





【参赛】用路由器diy无线网络收音机,带LCD显示

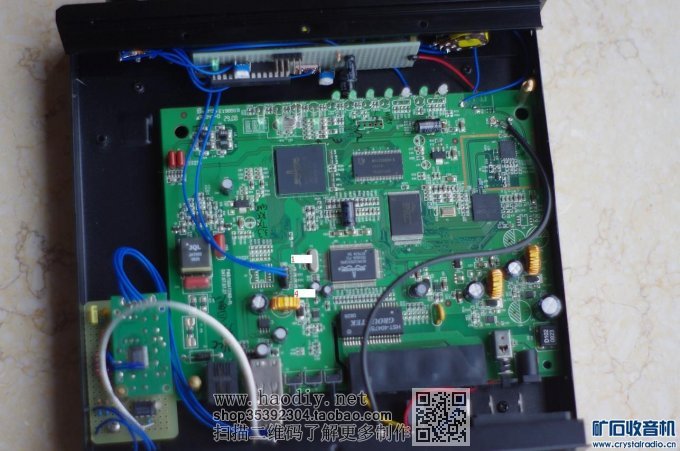

说一下路由器和M8的ttl连接:
M8的2脚接路由器TTL口2脚(靠近GND侧),M8的3脚接路由器TTL口3脚。
图片上线路板上手写的是我从网上查的,不要管它。





TTL连接
