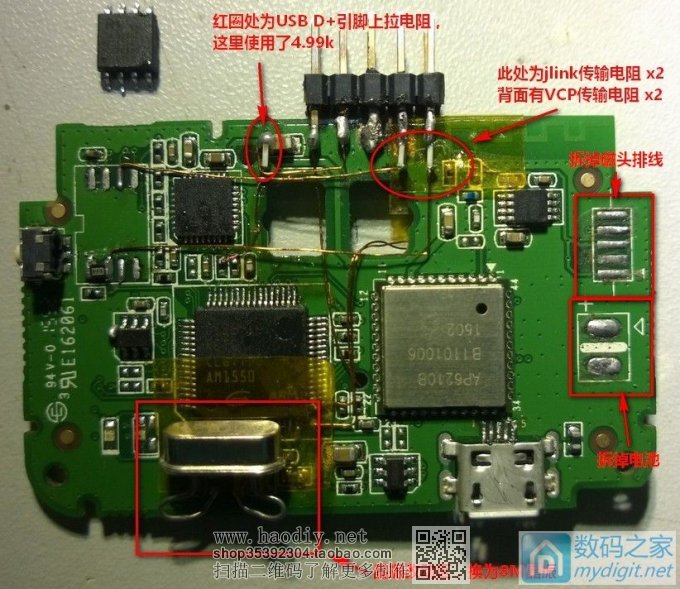

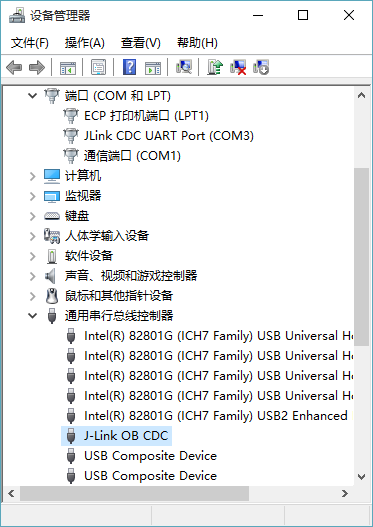

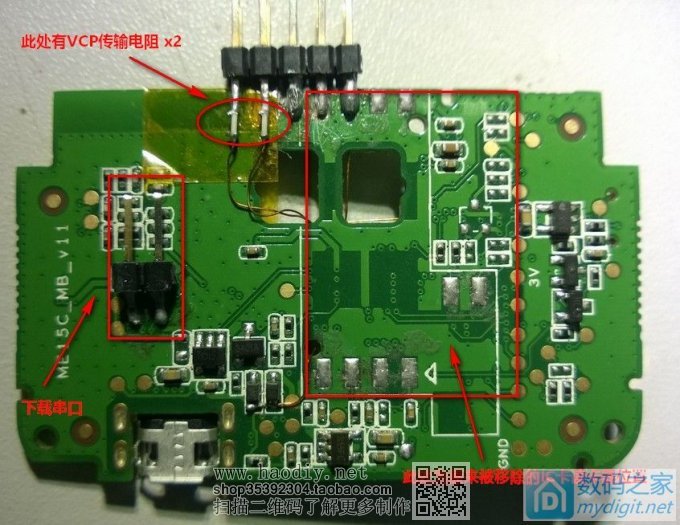

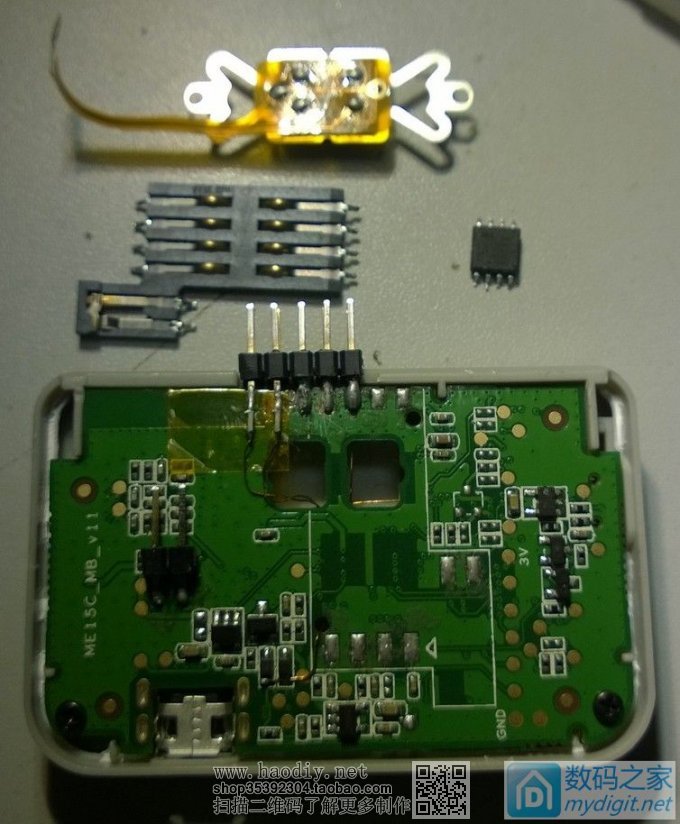

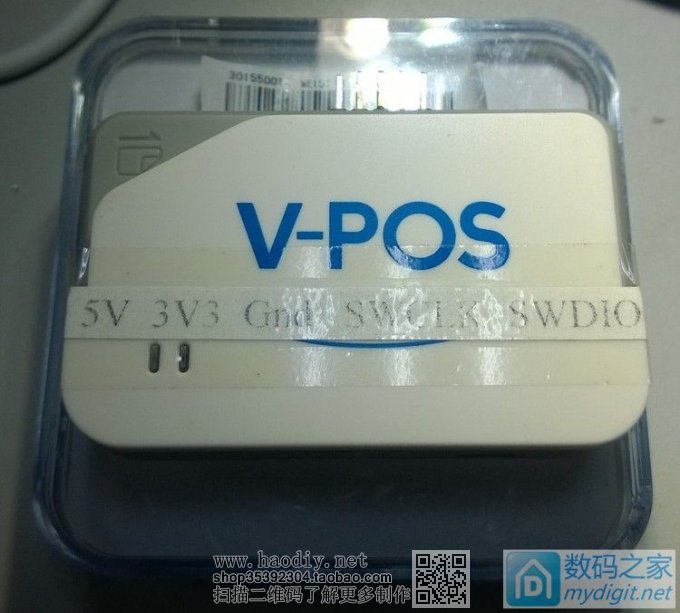

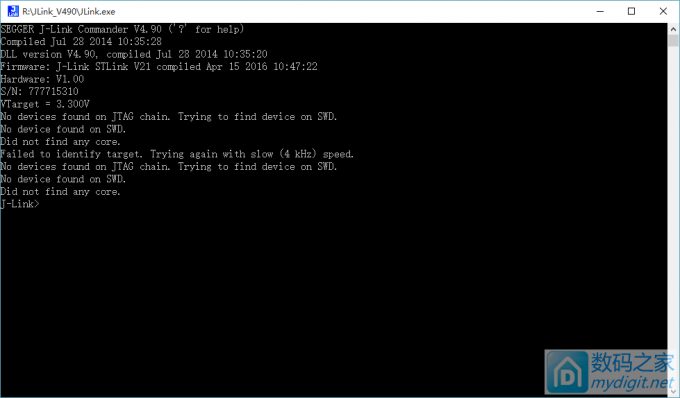

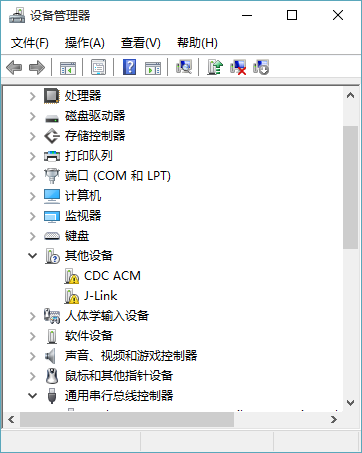

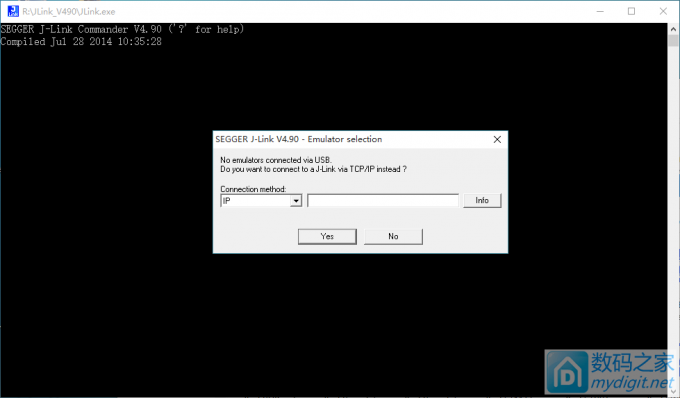

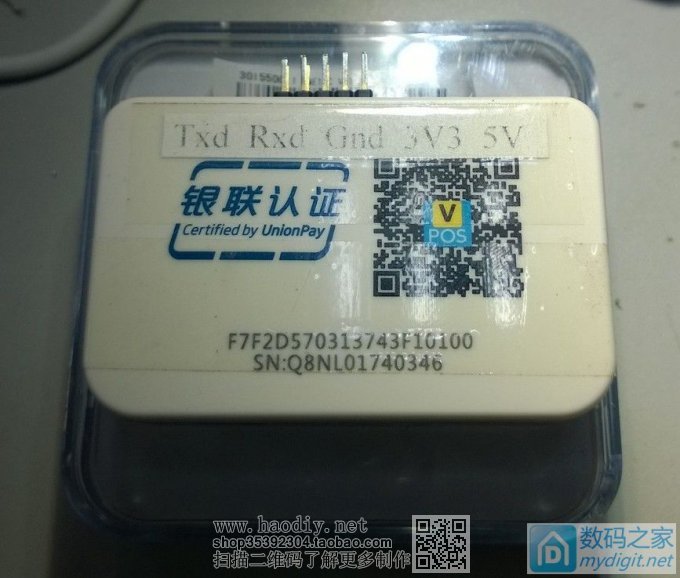

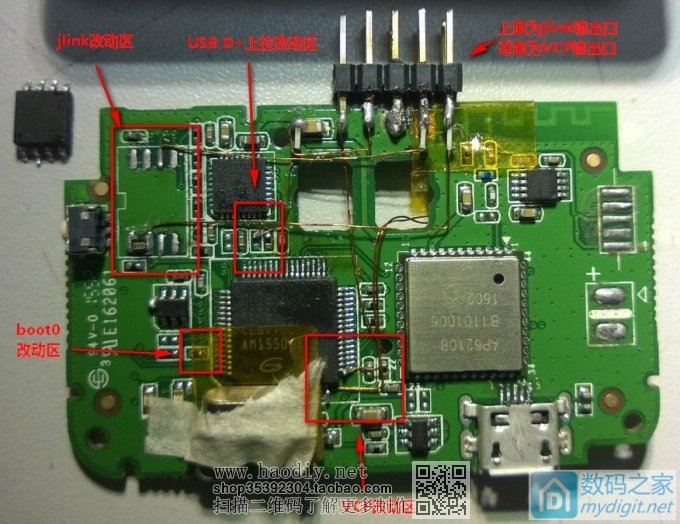

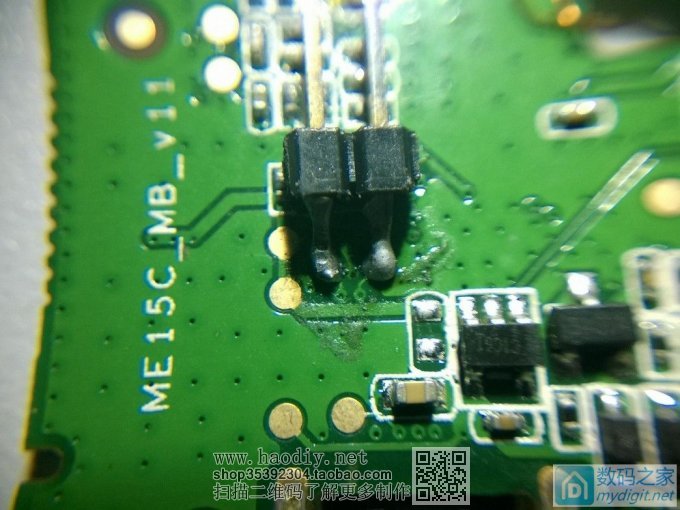

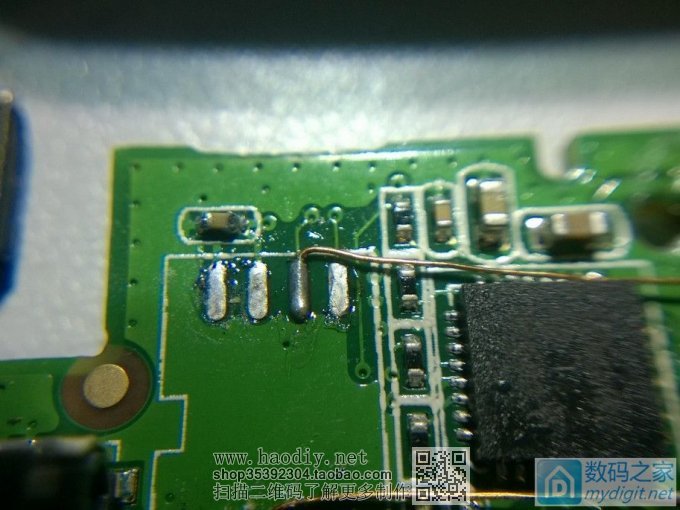

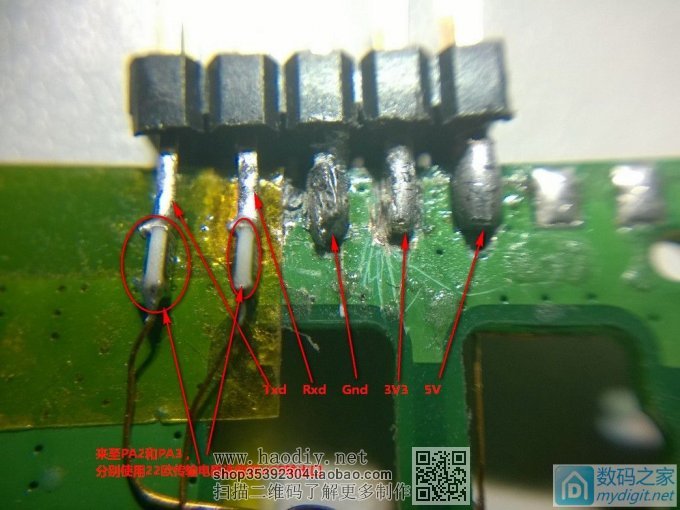

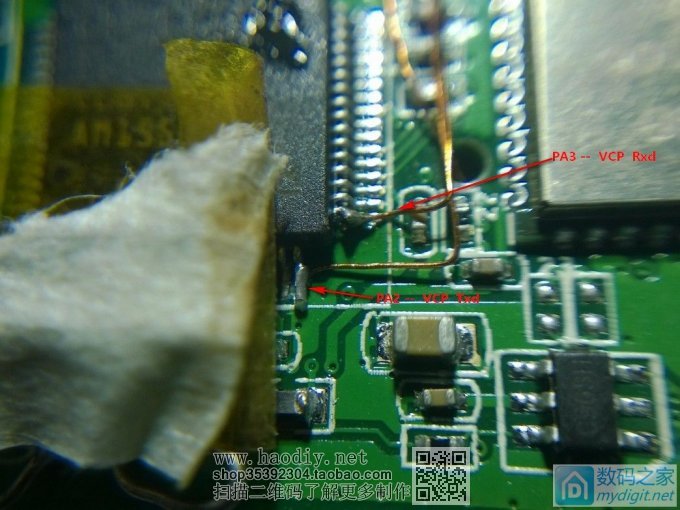

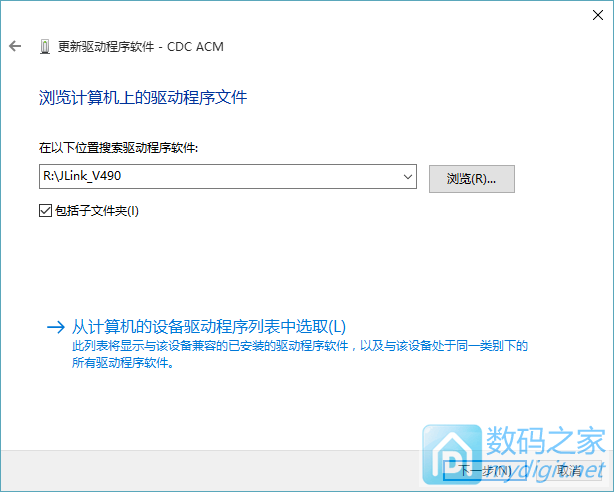

![]() 把上面两个脚引至板子背面,也是通过22欧传输电阻连接至输出口。这样输出口就做好了。 ![]() 补一个下载口的图,引脚需要先折弯再焊接,这样可以平俯在板子上,不影响盖盖子。 ![]() 这是正面改造图示1 ![]() 这是正面改造图示2 ![]() 背面改造图示 ![]() 这样就基本改好了,上面是拆下来的几个零件,除此之外还有电池和12M晶振没在图上。 ![]() 盖上盖子,打印好接口定义,然后贴上以备遗忘。 正面是jlink口 ![]() 背面是VCP口 ![]() 下面是驱动安装 其实这个应该是1楼后面做的,因为那个时候就基本上改好了,也刷了固件,可以连接电脑测试了,如果没问题就往下改,有问题要解决了再往下改。 通过MicroUSB插入电脑后会提示两个新硬件,分别是CDC ACM和J-LINK ![]() 在两个新硬件上面点右键,更新驱动程序(两个不分先后顺序),选择jlink驱动所在文件夹 ![]() 添加好驱动后,一个是JLink CDC UART Port(COMx) 另一个是J-Link OB CDC ![]() 打开Jlink程序,可以看到类似下图。 ![]() 如果制作不成功或是找不到Jlink设备,就会像下图这样。 ![]() ![]() (责任编辑:admin) |
