做个32*64点阵屏 音乐频谱 附资料

时间:2017-07-25 20:27来源:数码之家 作者:li氏jie 点击:
买了个点阵屏,做了一个音乐频谱挺好看的控制板:单片机12C5A60S2 和 元件,其实就是最小单片机焊接过程略。。。。。。。。。。。位置排放不好,导致要飞线和有些地方很拥挤连上线接上点阵屏,我单片机和点阵屏电源分开的,一起会乱码,原因未知 下面工作时效

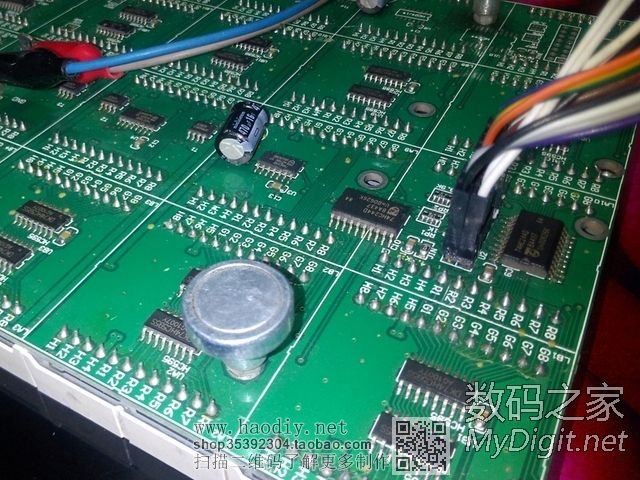

买了个点阵屏,做了一个音乐频谱挺好看的
做个32*64点阵屏 音乐频谱 附资料

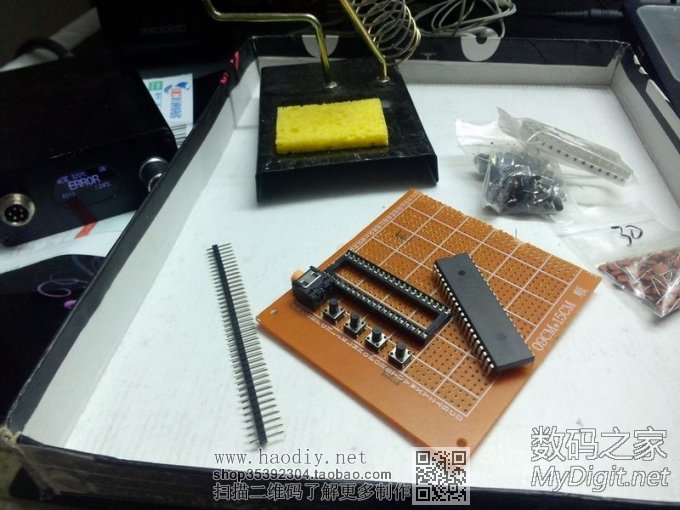

控制板:单片机12C5A60S2 和 元件,其实就是最小单片机
做个32*64点阵屏 音乐频谱 附资料
焊接过程略。。。。。。。。。。。
做个32*64点阵屏 音乐频谱 附资料

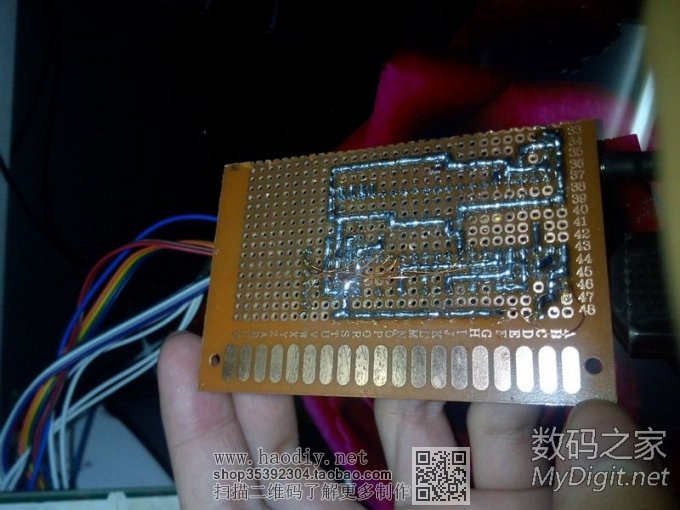

位置排放不好,导致要飞线和有些地方很拥挤

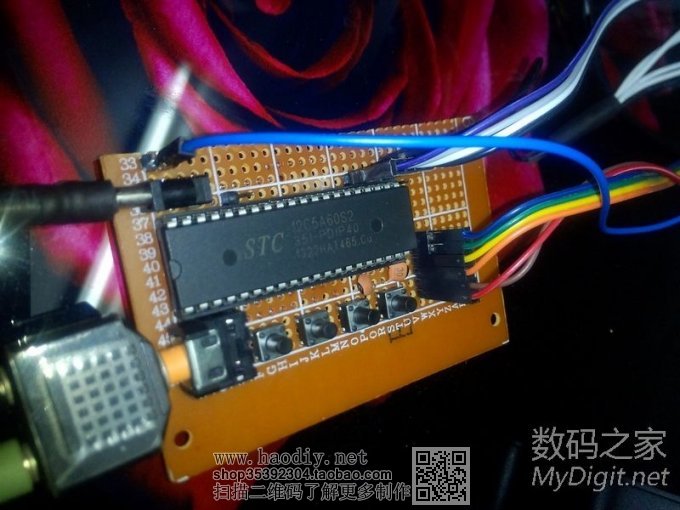

连上线
做个32*64点阵屏 音乐频谱 附资料
接上点阵屏,我单片机和点阵屏电源分开的,一起会乱码,原因未知
做个32*64点阵屏 音乐频谱 附资料

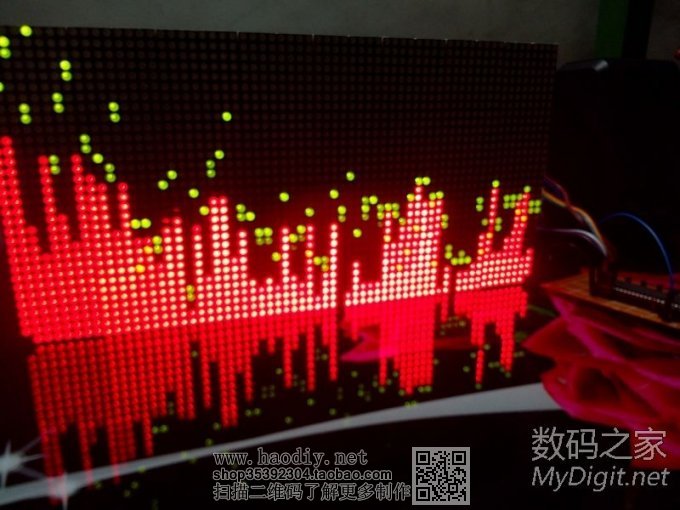

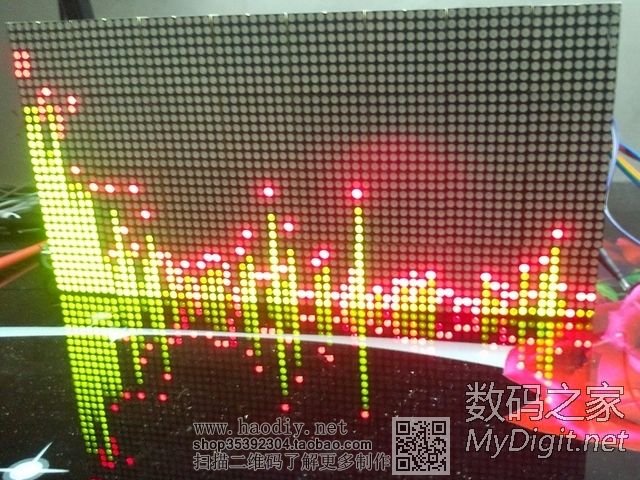

下面工作时效果图
做个32*64点阵屏 音乐频谱 附资料

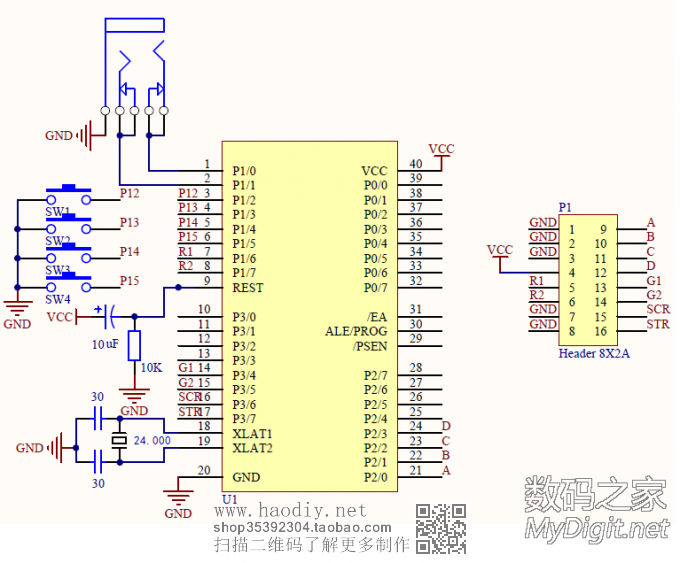

下面电路图
做个32*64点阵屏 音乐频谱 附资料
下面说说我遇到的问题吧
1.点阵屏的使能接口也就是第4,我接程序里面的IO口,发现只显示两行乱码。
于是电路把使能口直接高电平,这也导致不插音源会有干扰串如显示入码。

2.单片机和点阵屏接同个电源不能正常工作,也类似乱码,有可能充电器电流不足。

3.播放音乐接上频谱会有轻微破音现象,反复验证过了,手机DVD,电脑都不同程度会
问网友说是因为信号接输入端导致信号损耗,我最初以为是通过IO口有直流成分通过
于是串了两个电容在左右声道,程序有出现乱码,类似没接音源,有干扰混入那种,于是拆回去了,这个问题没有解决!!!。

下面效果视频


视频播放
