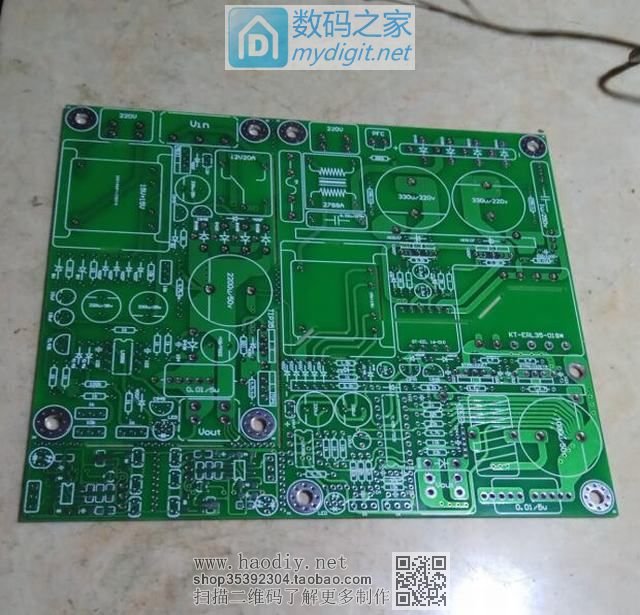

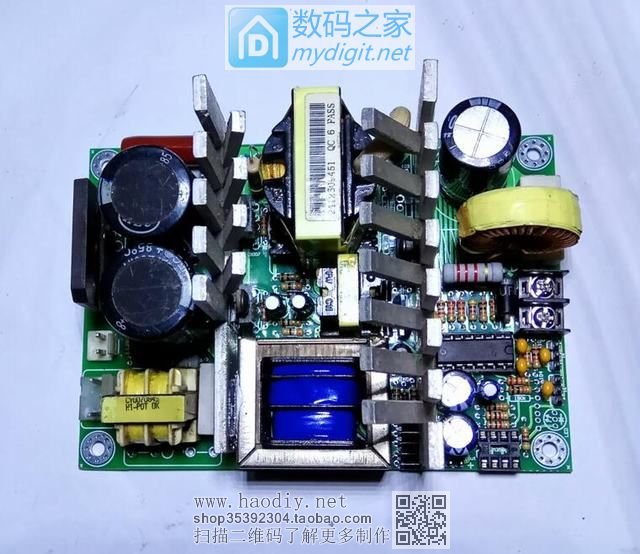

这次打样了别的PCB 为了省些费用就一起拼版 回来还要切割 真心的累···还弄烧了一个小电锯的马达
是和线性可调电源板子还有烙铁的温控板子一起打样的

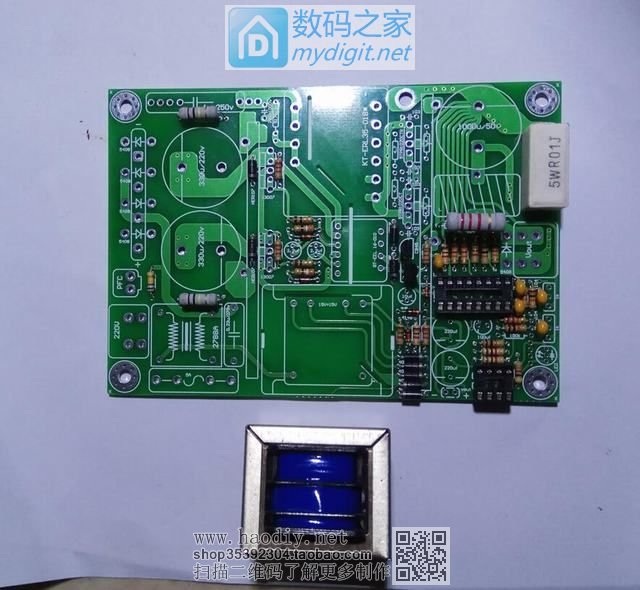

也买了些电阻回来连同变压器一起 算是半套件 图书没TL494和LM358芯片 实际是配有的

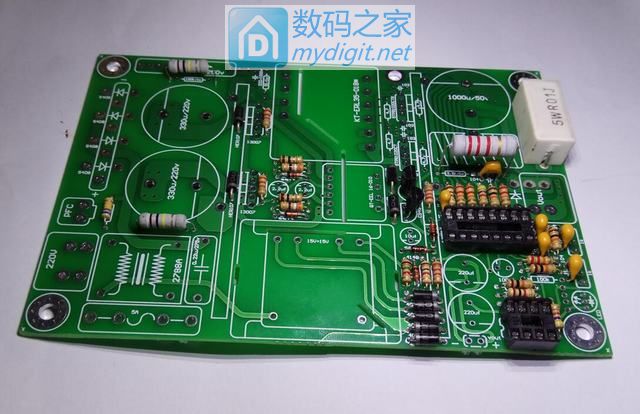

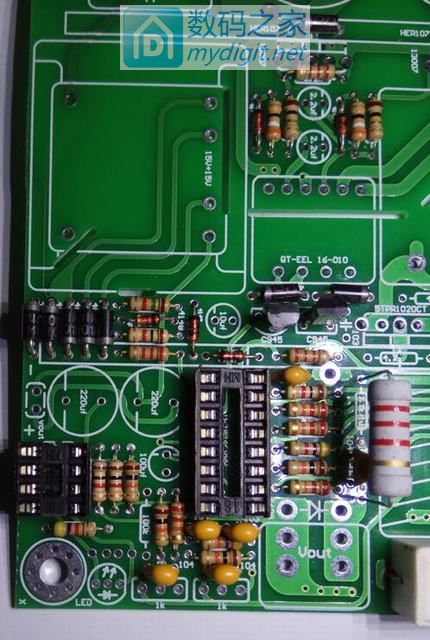

零件值都标在板子上了··按标示安装就可以了
可以一次性装完 不用和以前的一样先装好辅助电源再装其他 很多同胞们都是辅助弄不成功。。。就这样放弃 成为阑尾工程了··
这个电阻的洞洞作图的时候画小了 可以刮掉一点点绿油···像我这样子焊接 因为是双面板 所以不用担心铜皮会掉

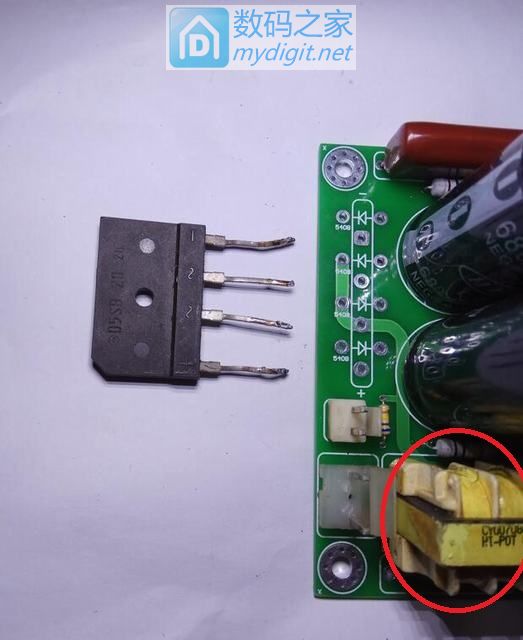

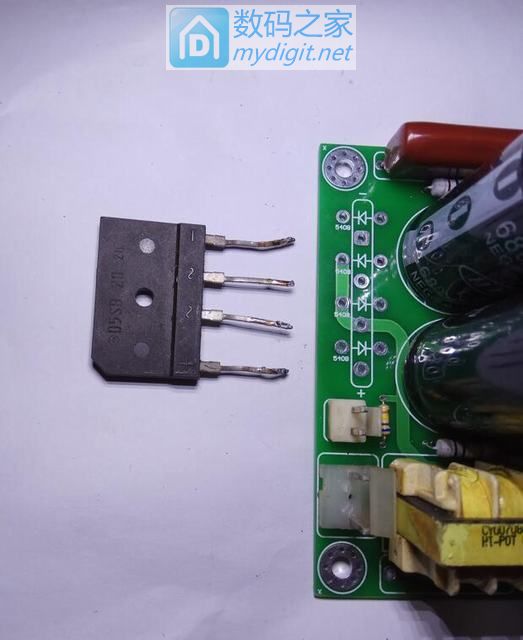

预留有整流桥堆的位置 可以用桥堆代替四个整流二极管·· 安装记得分正负 板子上标有了··

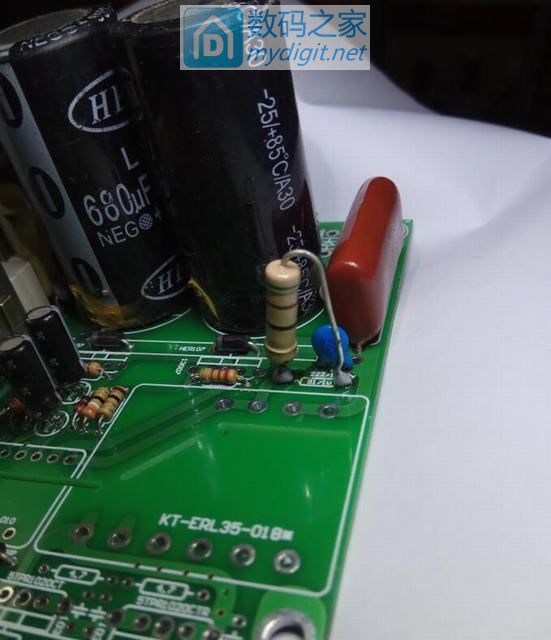

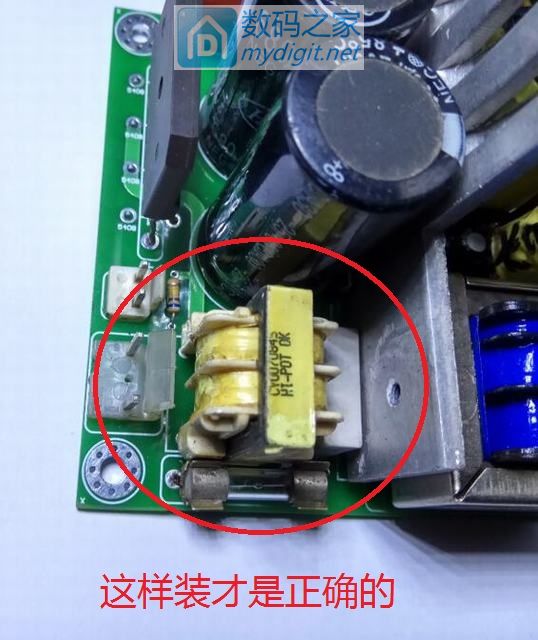

要注意的问题来了····· 首先是这个电感····红圈里这样装是错的··错的···错的····重要的事情说三遍，，，，，

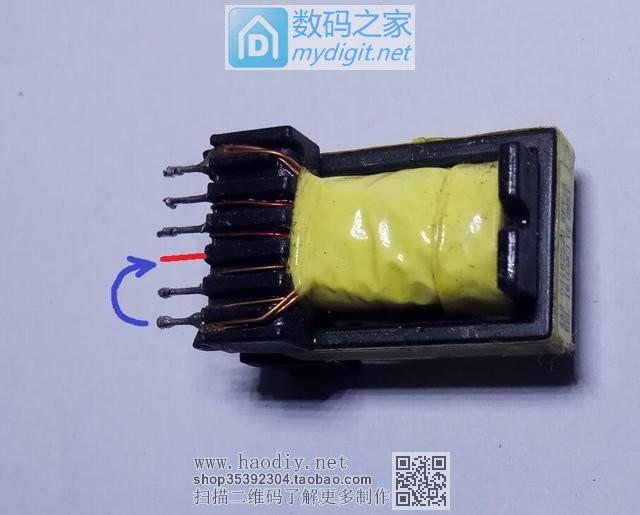

·要这样装·····针脚会有点偏差 压一下就可以装上去了··· 现在说一下隔离变压器 不管是哪种ATX的隔离变压器 只要改一下针脚 都可以通用··· 就拿两种来说··· 第一种 长城的

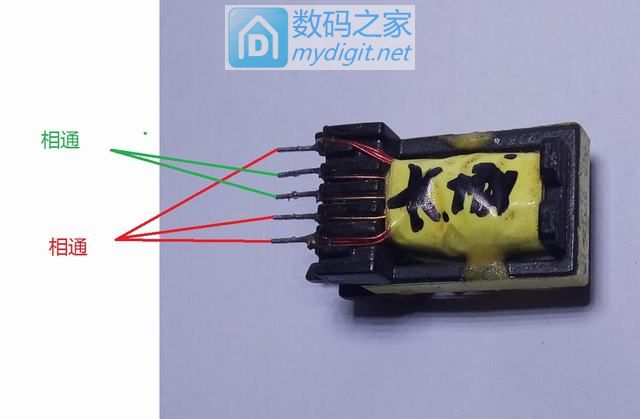

这是高压这边的 有5只针脚··········· 有3只相通 2只相通 仔细看绕的铜线来分别·····

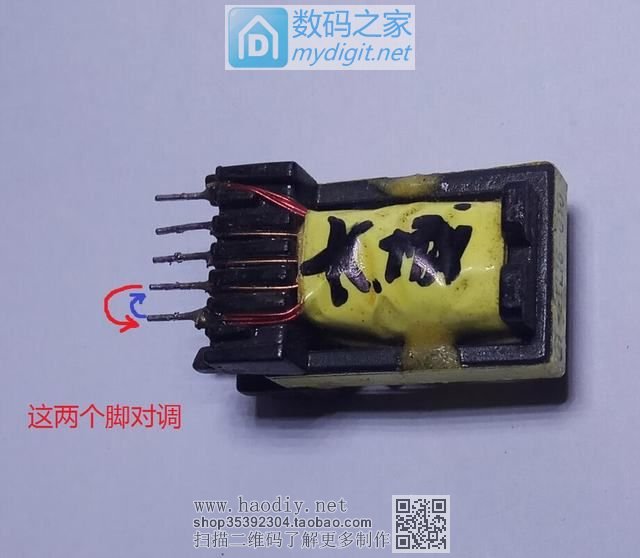

这两个针脚的铜线对调。。。。。。。。

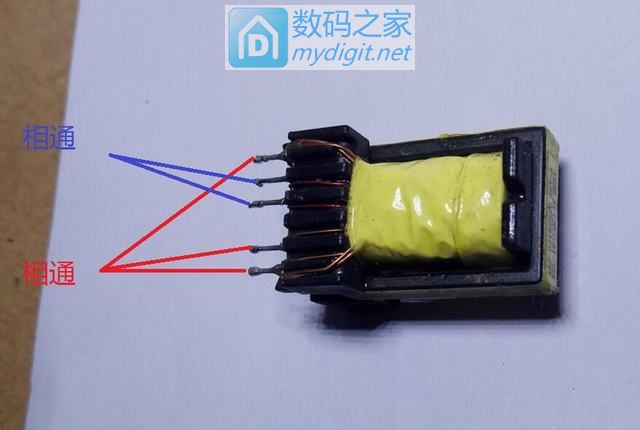

这是另一边的针脚 低压的···· 看铜线可以分别出来··· 单根黄 ------接驱动三极管945的 单根红 ------接驱动三极管945的 两根黄和红 ------接辅助电源的供电经二极管和电阻加到这个脚上··· 这边的针脚不用改了·· 下面是另一种隔离变压器······不知道哪里拆来的了···
万能表测一下通断就知道了

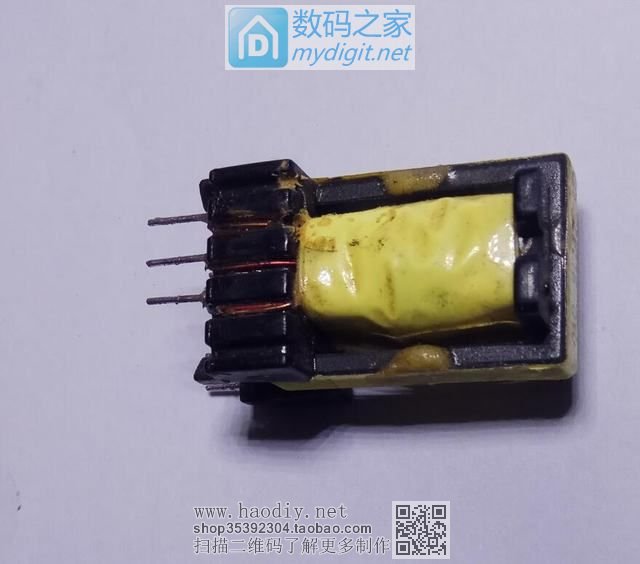

这个把一个针脚移到红线哪里去就可以了······

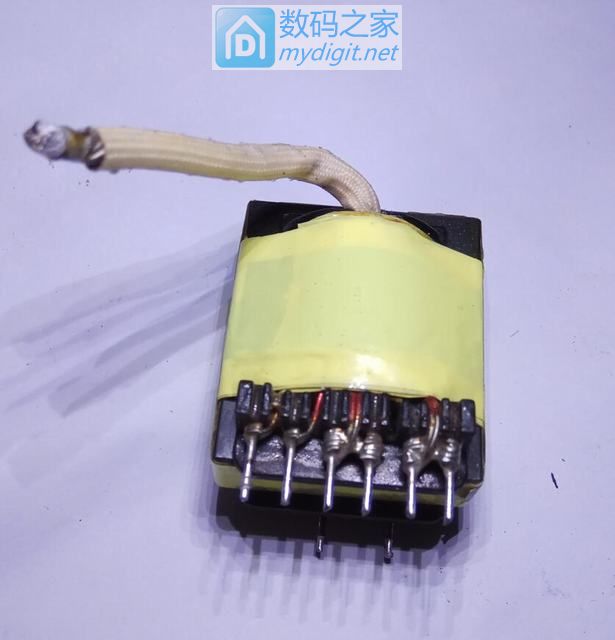

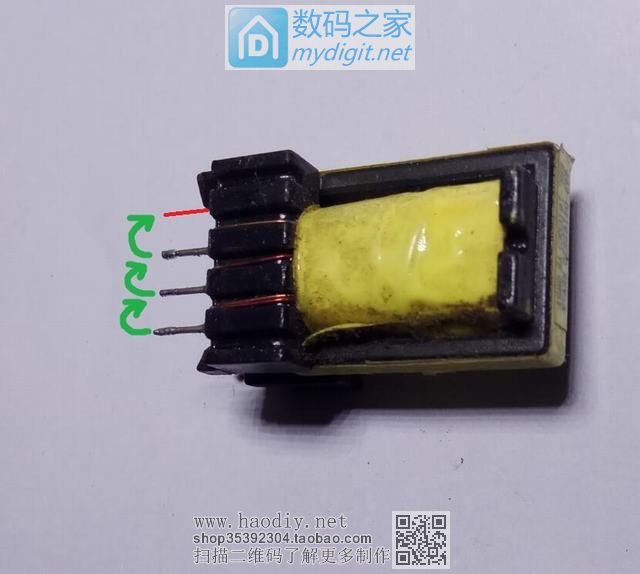

低压这边就麻烦些···· 把3个脚都移一格······· 下面是主变压器了····· 这个大多数都是通用的··· 辨别方法很简单

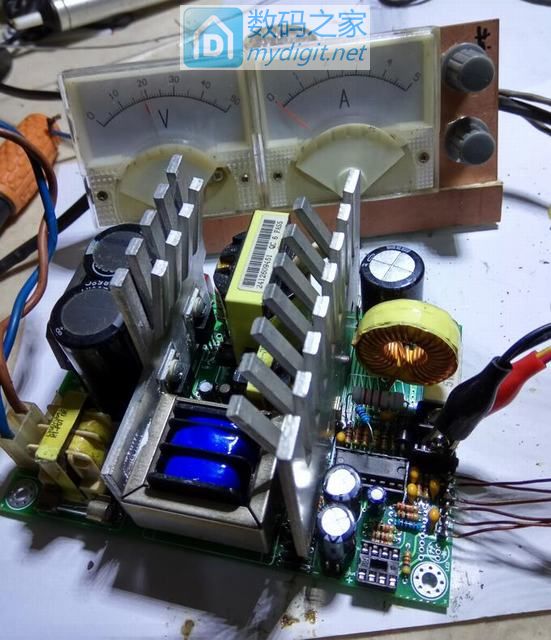

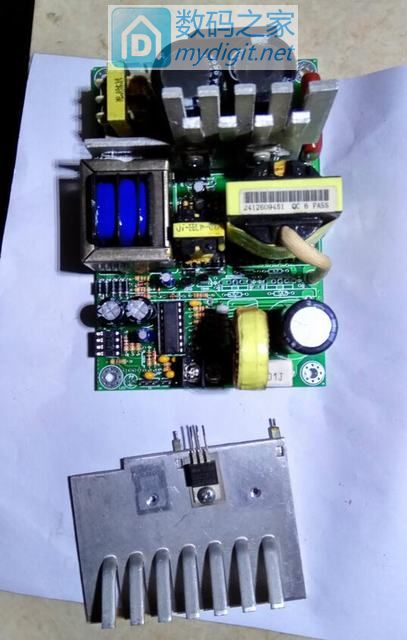

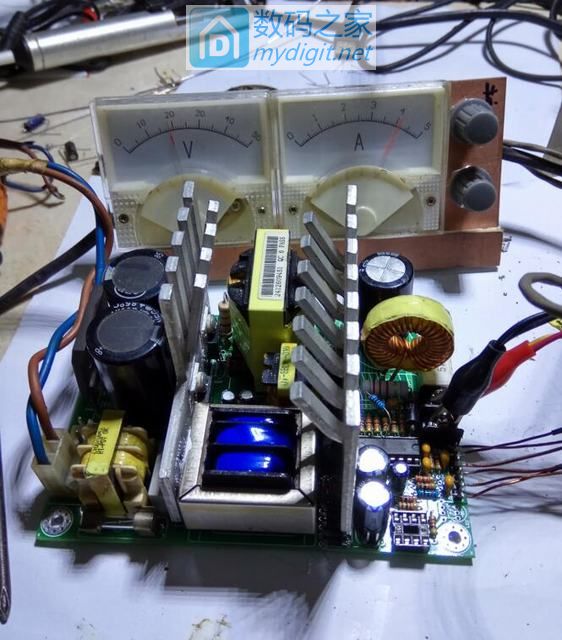

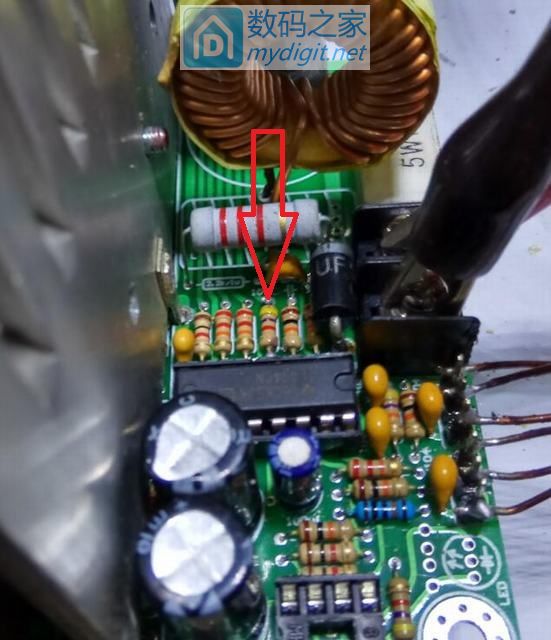

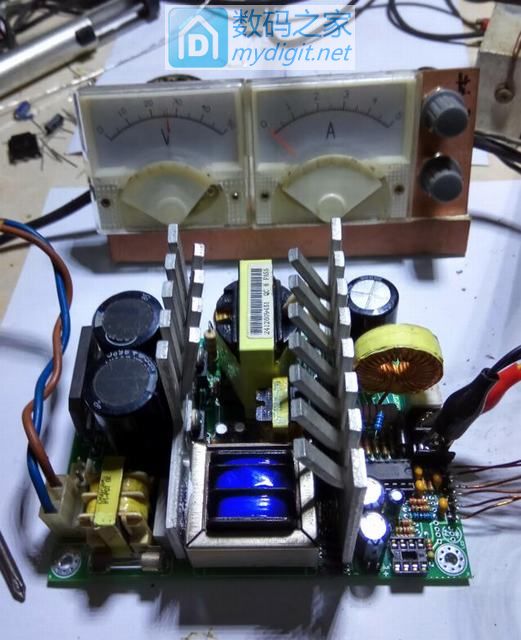

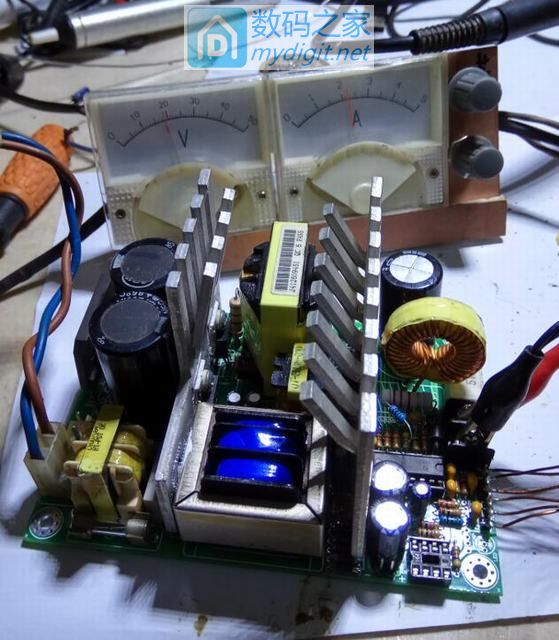

第一 有小辫子···· 第二 左边两个脚是原12V的 绕的铜线少 每个脚只有两根 第三 右边四个脚是原5V的 绕的铜线多 而且脚是两两相焊接一起的··· 看到这样的变压器直接装上就行了··  装输出整流肖特基··· 这里要注意啊···· 1020或者1620的啊··· 2045用不了啊······ 先装一个肖特基就可以了····装散热器中间那个孔···  装完就可以试试了·· 但要记得用灯泡大法啊 灯泡大法 灯泡大法 灯泡大法  358插不插上去都是可以正常工作的··· 那只是LED的CCCV指示的驱动电路而已···对电源没任何影响 在按板子上标识装元件值后··· 电压只有9V左右··· 因为这里经常一装好就调最高试试·····嘿嘿···· 所以最高只给9V 试吧·····哈哈  改最高电压上限。。。。就改这个电阻·····对。。就是红箭头指的那个4.7K 把这个电阻改小 电压就上去了····· 不是没有限度的上去···要看变压器情况·· 没有绕过的变压器一般只能28V左右·····有几V是虚的······没电流的 能用的一般在24以下···  偶是并联一个电阻上去的···· 两电阻并联 电阻值变小······初中物理基础 可以达到19V了  上2安负载···电压没压降  上负载测试····达到4A 还是没有压降·····还是19V  再换过一个电阻···电压最高就到26V (责任编辑：admin) |
