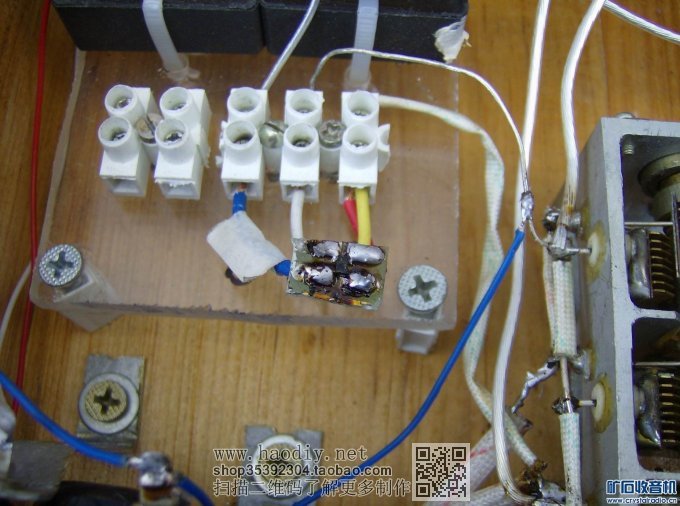

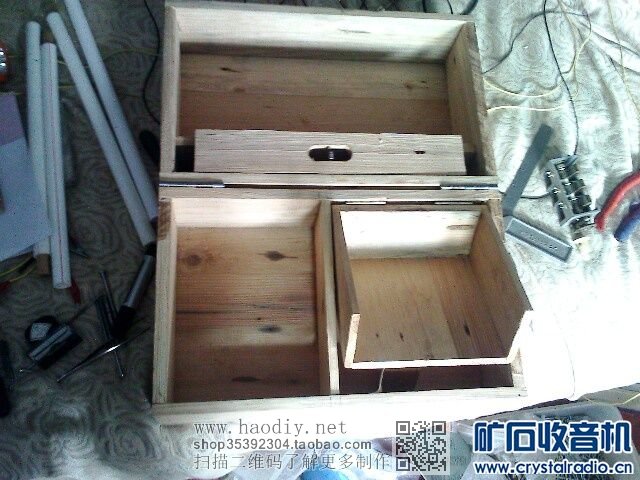

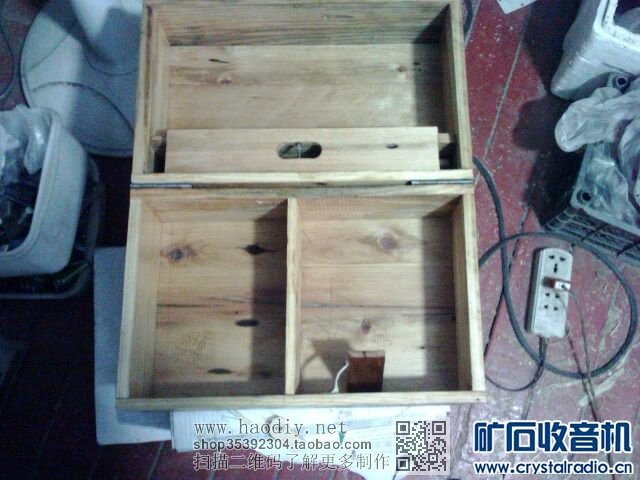

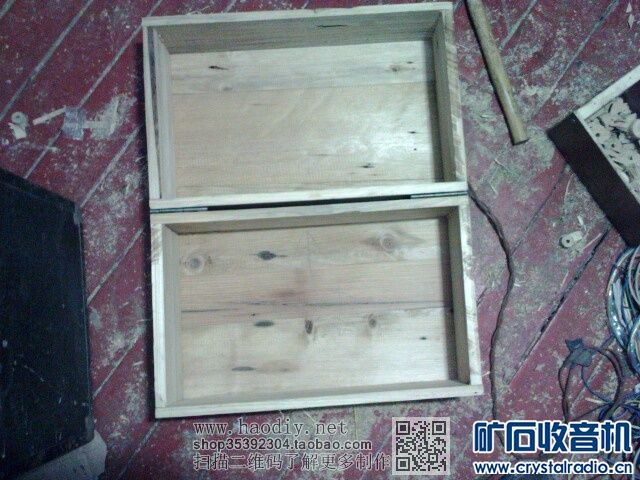

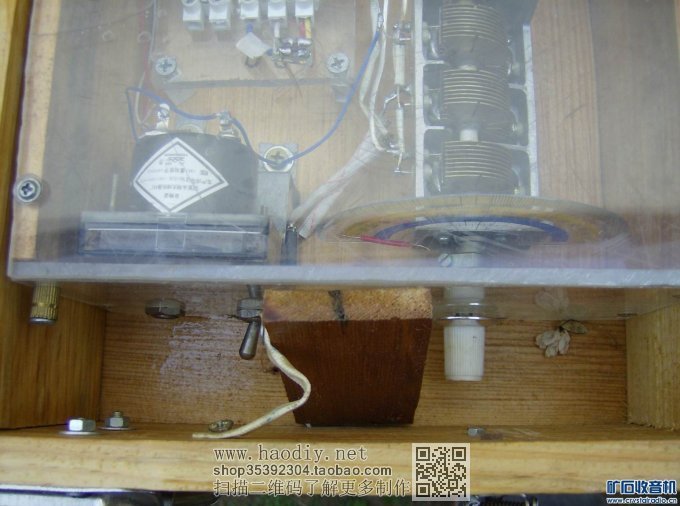

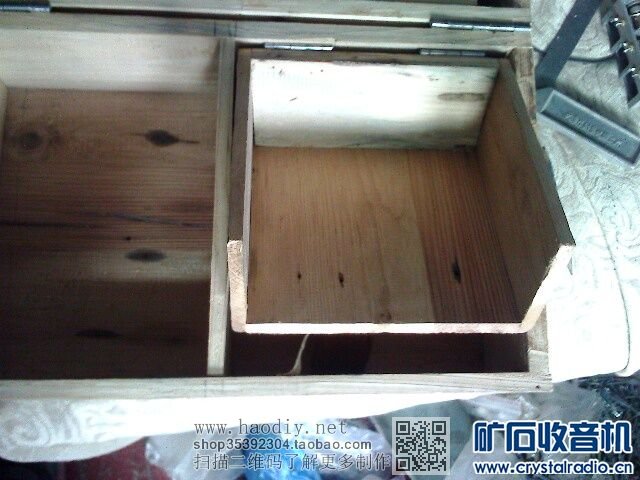

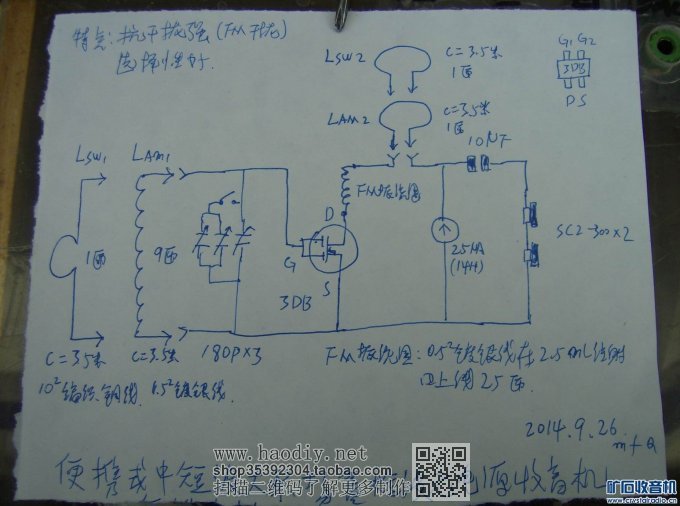

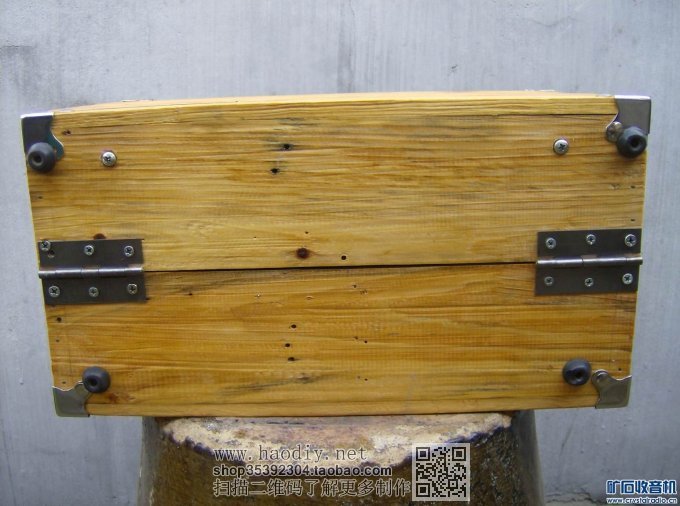

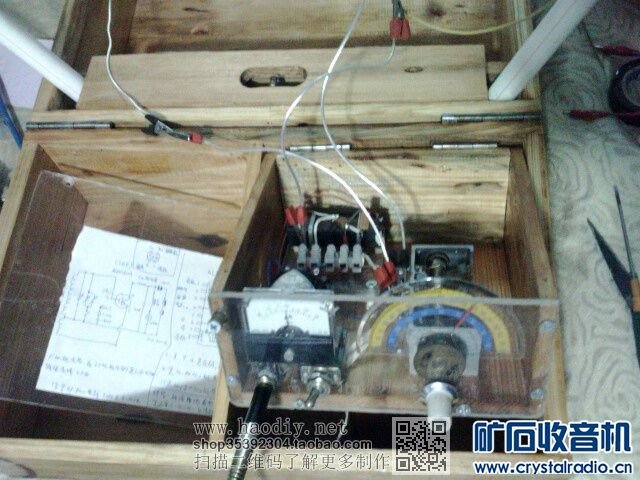

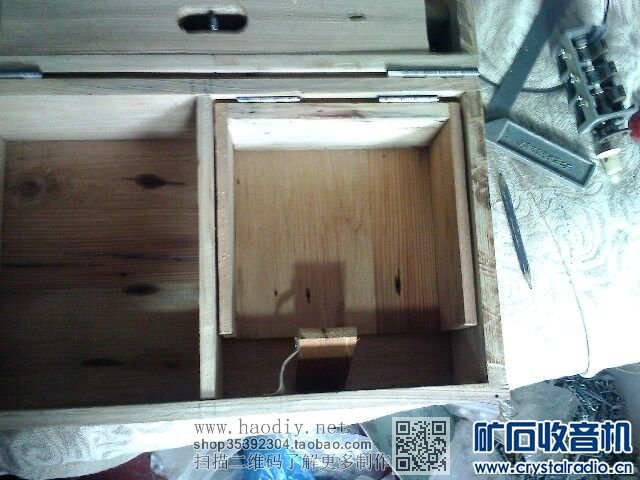

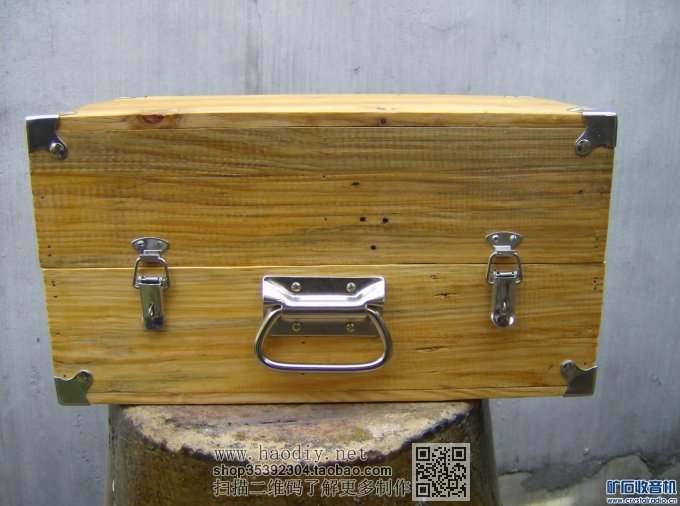

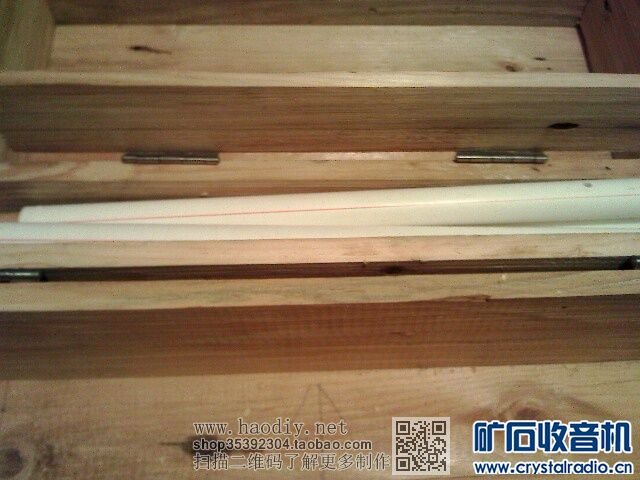

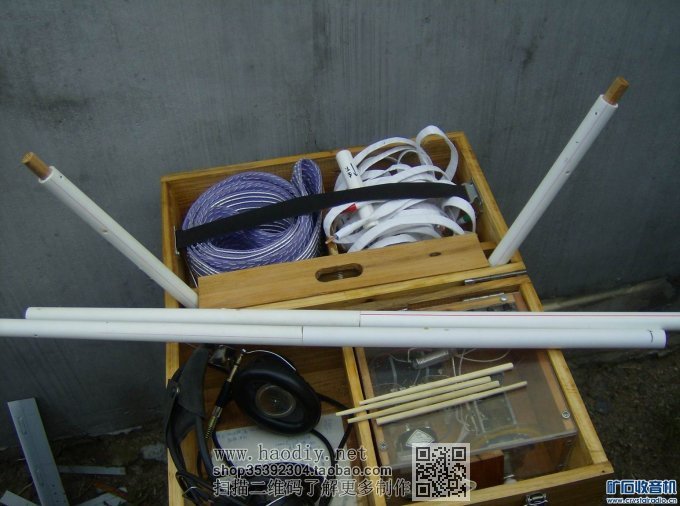

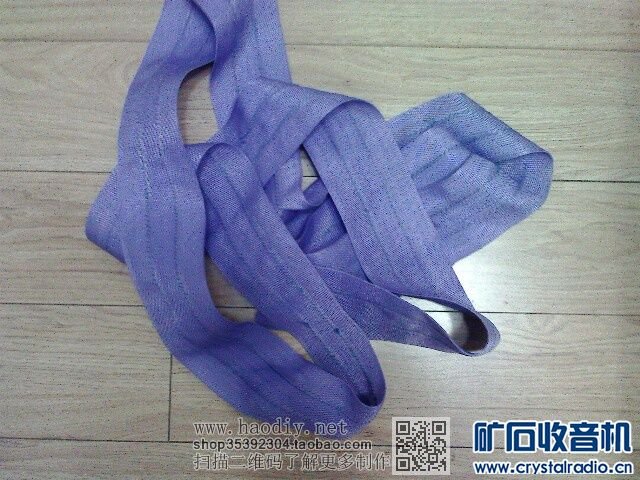

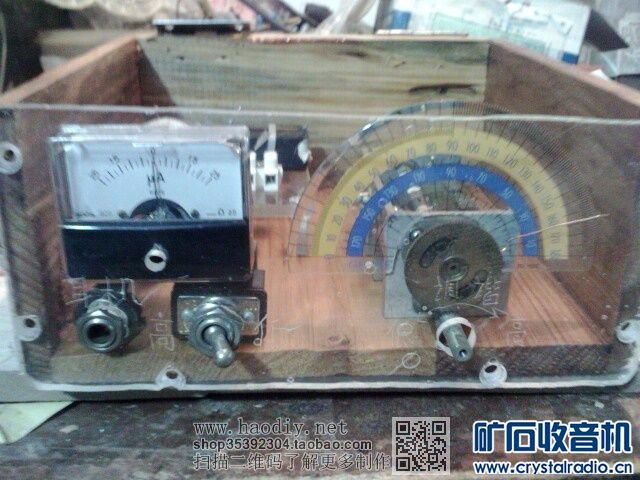

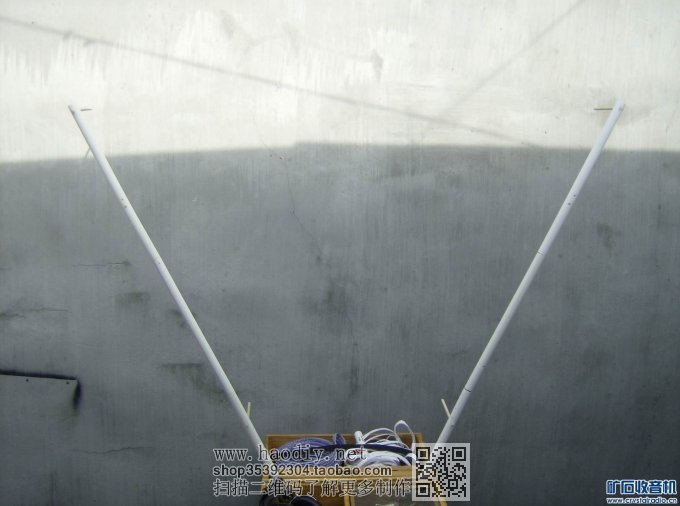

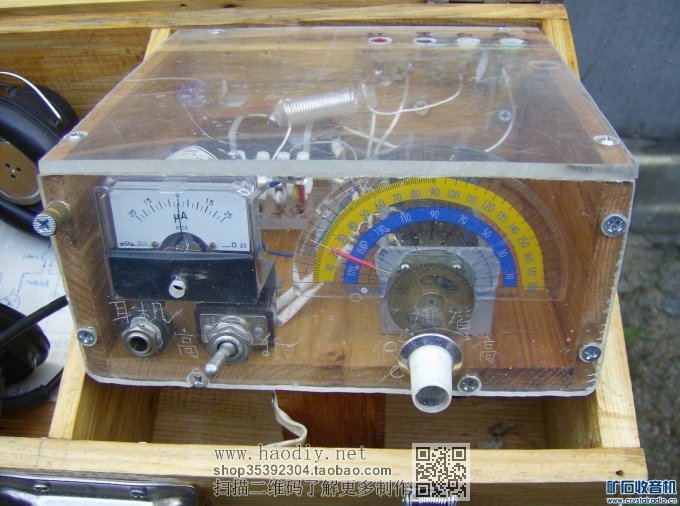

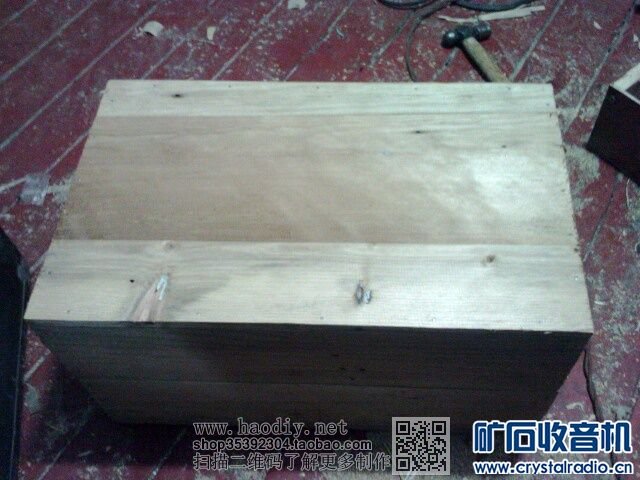

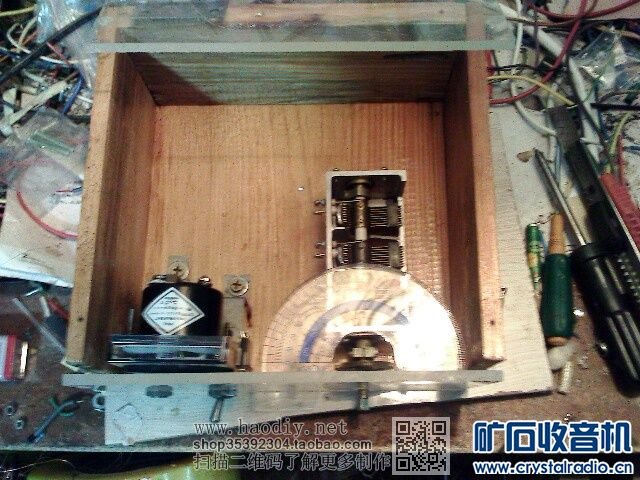

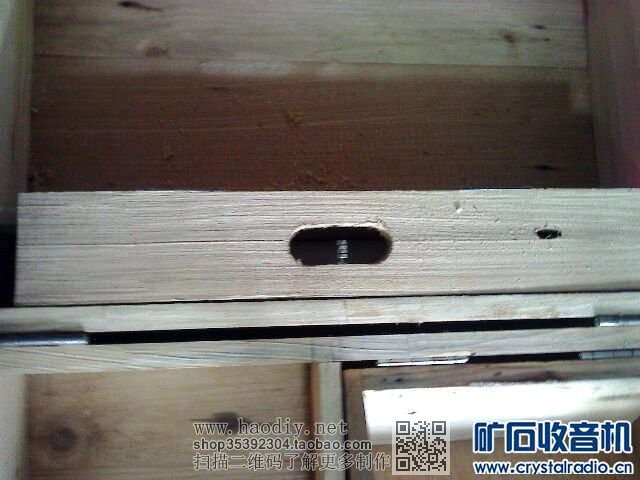

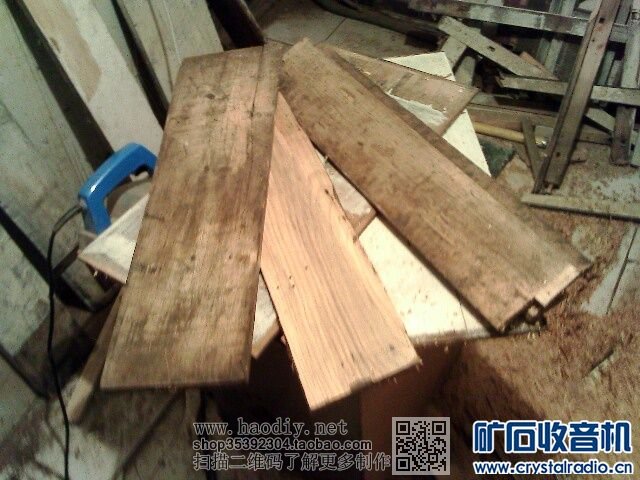

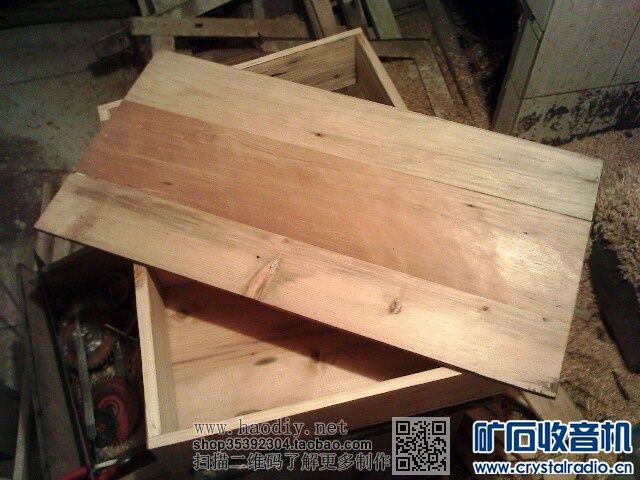

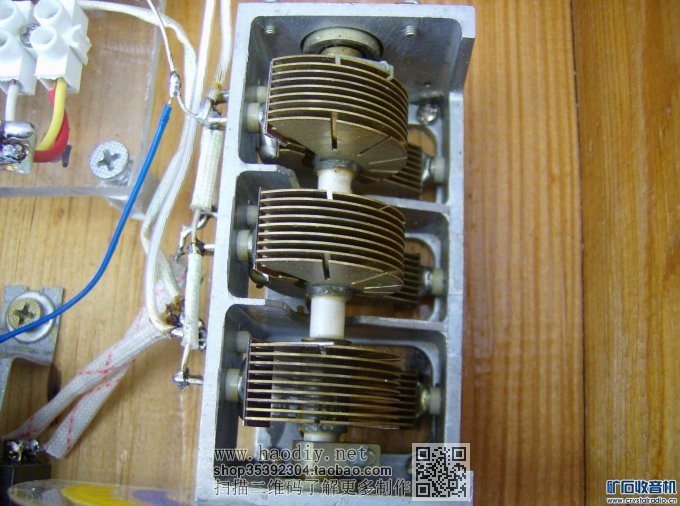

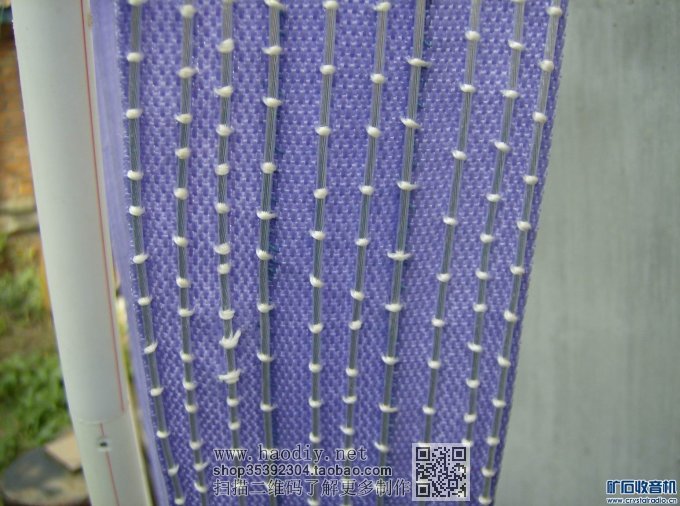

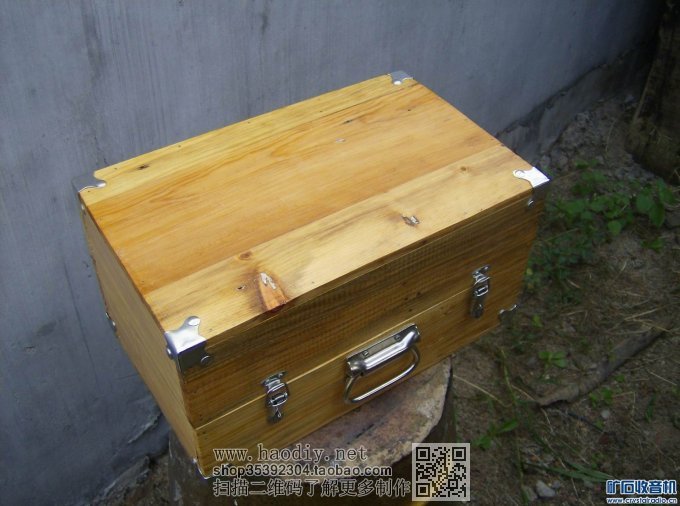

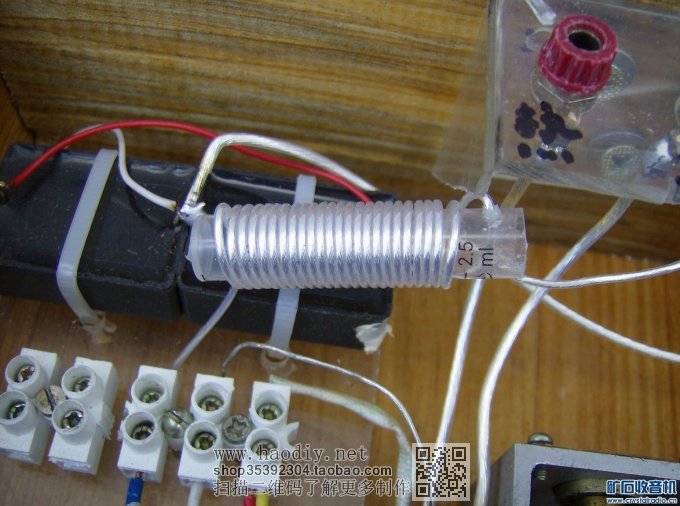

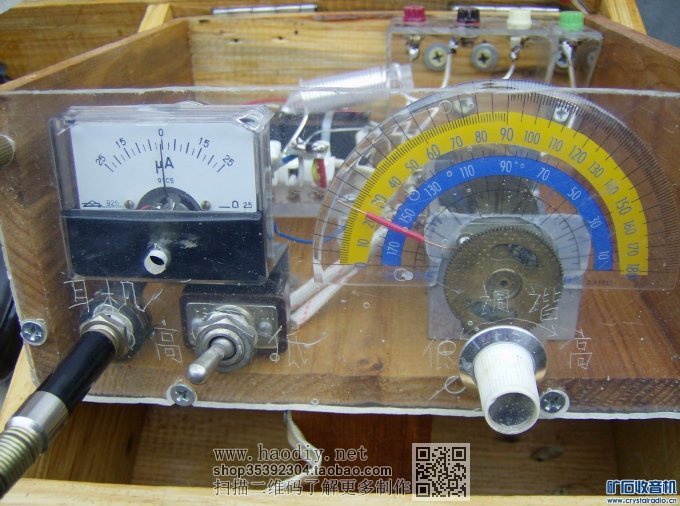

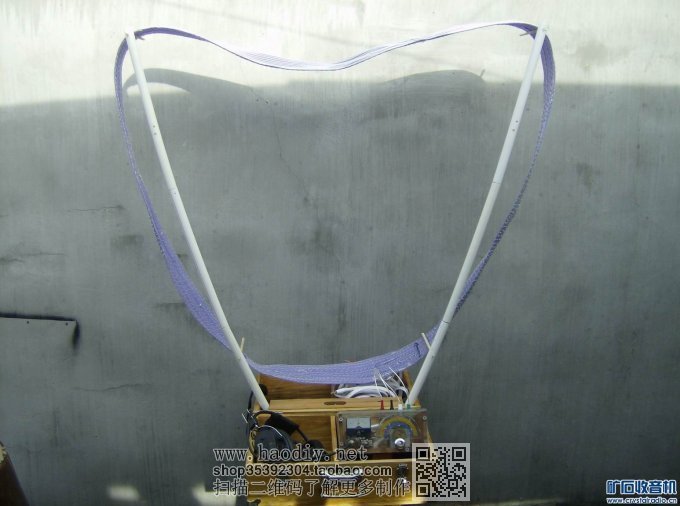

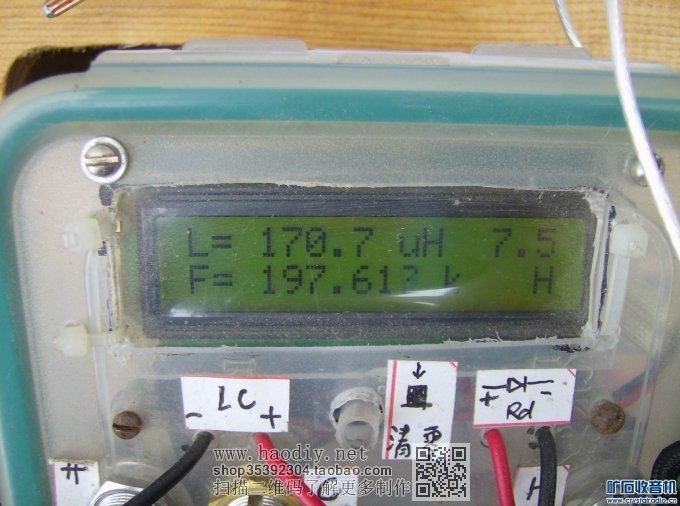

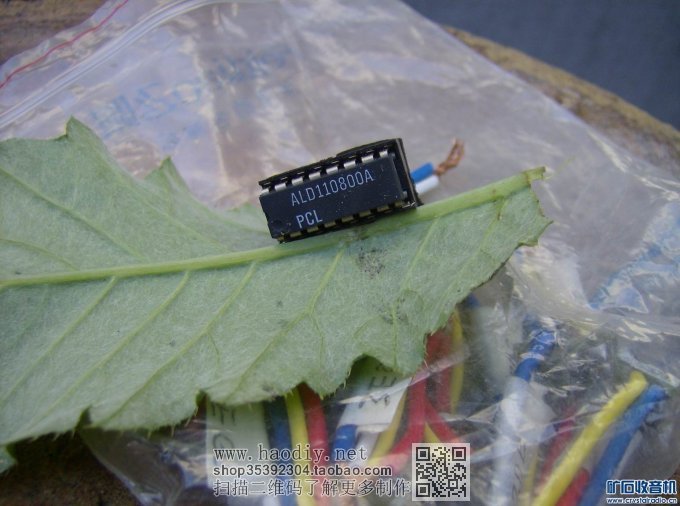

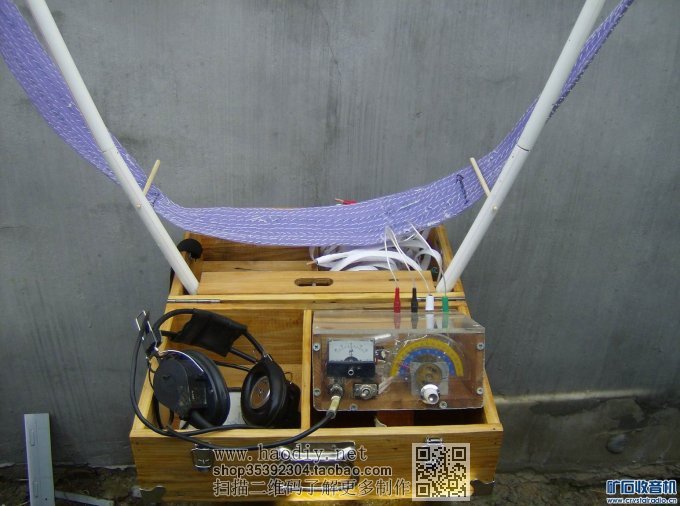

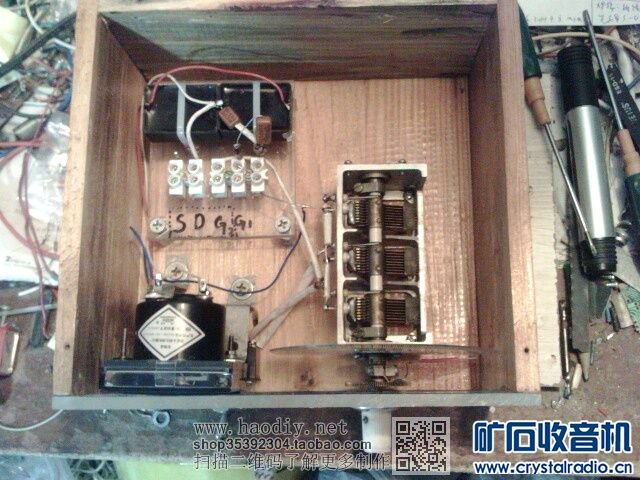

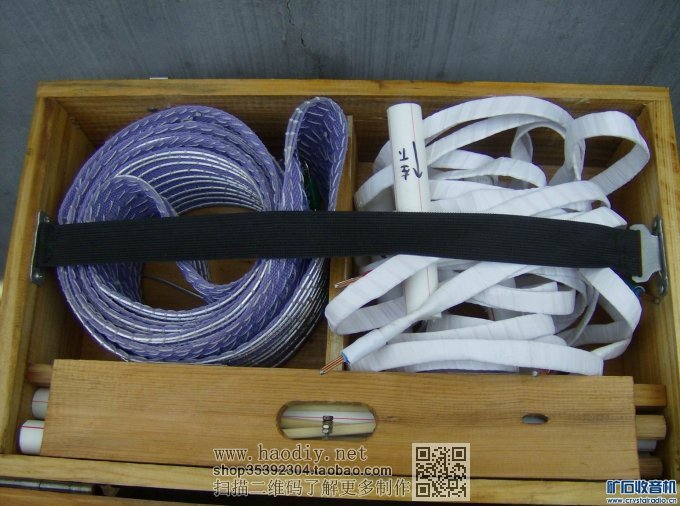

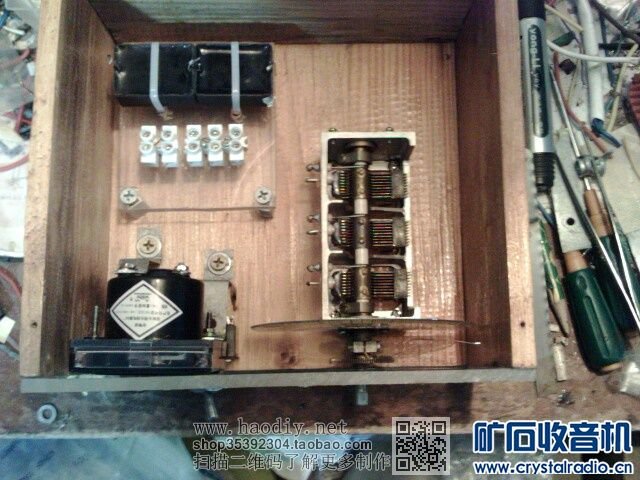

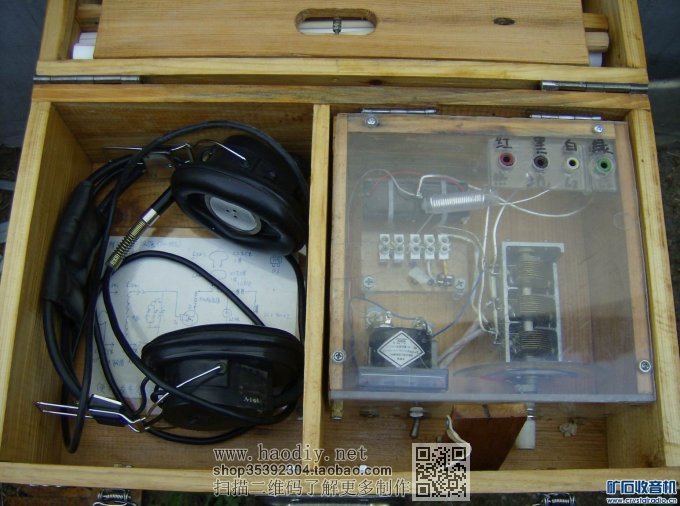

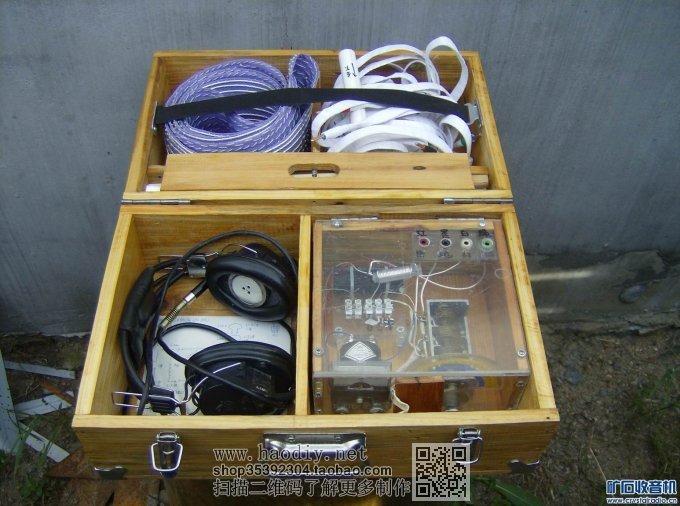

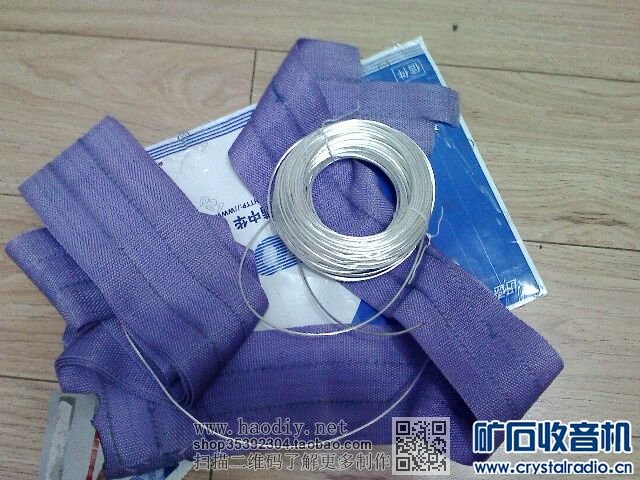

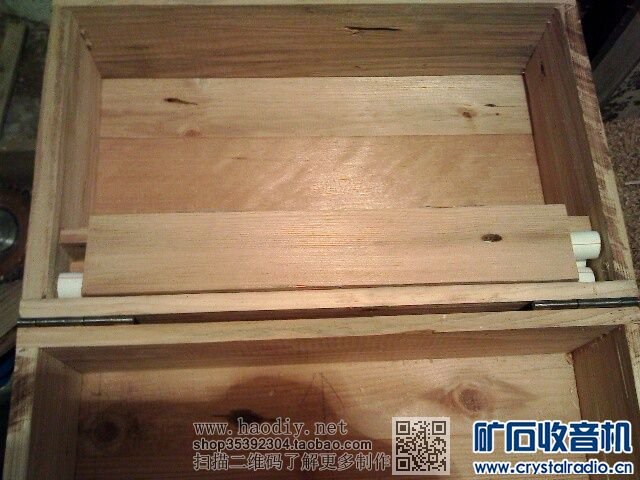

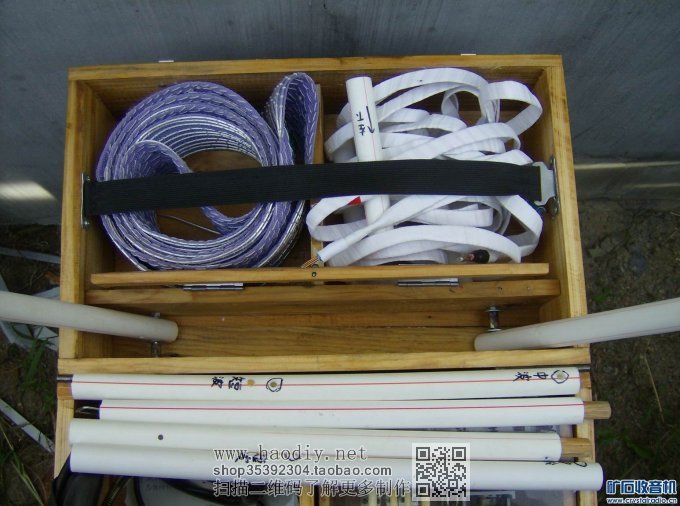

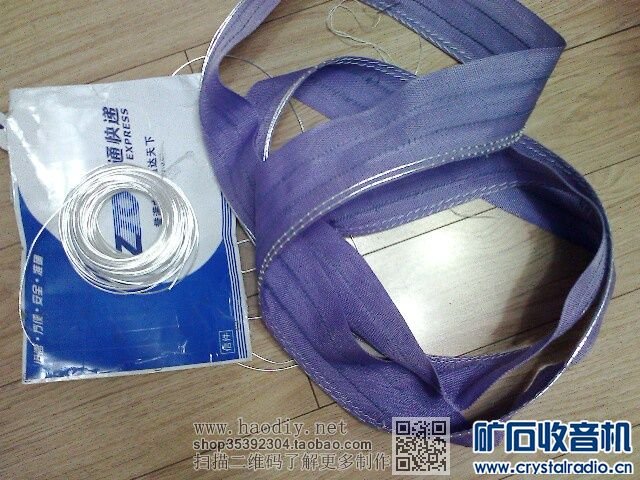

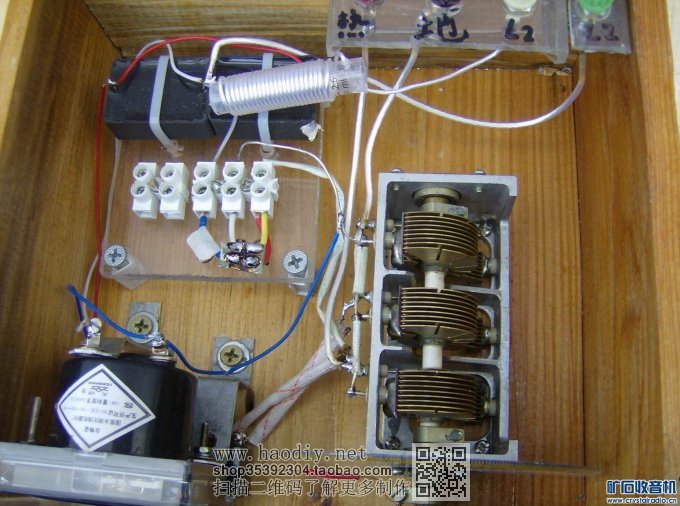

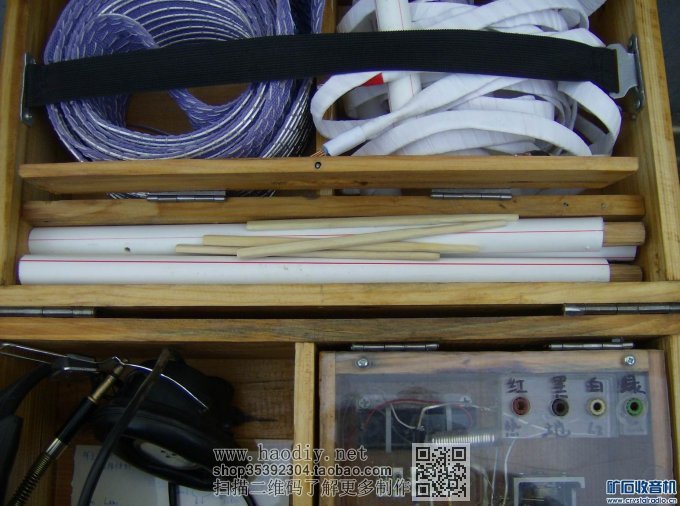

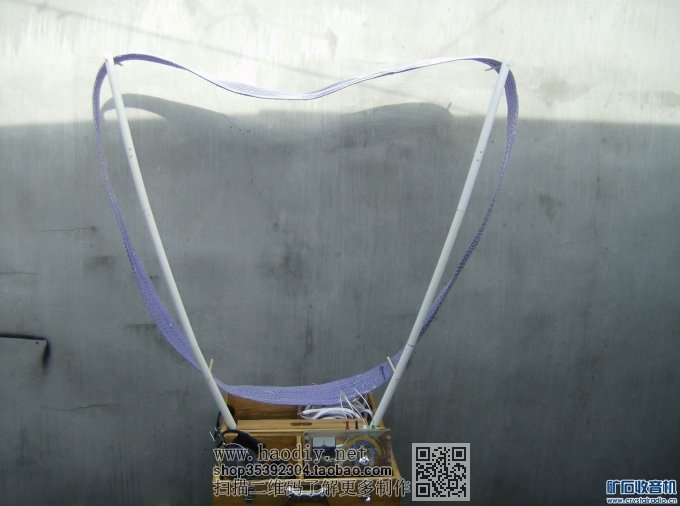

我很喜欢矿石收音机， 现在住楼房了，天地线不好解决了，就玩起了大环矿机，做了好几台，可居住空间有限，无处可放， 于是就想制作一台可方便收放的 机器。经过一段时间设计试验终于这台 “便携式中短波大环场管检波矿石收音机”制作完工了，来参加矿坛的 第六届diy大赛 和坛友们交流学习！！！ 这是电路图，检波用场管3sk143—3DB，s极线圈接在s极和d极之间，经试验可减少FM的干扰；  这台矿机收起来是一个木箱子，    打开是2个等份的箱体，一半放天线和支架，一半放耳机和主机，同时也是支架的基座；耳机是sc2-300x2串联；    机壳是旧的松木板做的      为了缩小空间主机的箱体设计成可以抬起和落下的方式，面板和上盖用透明的亚克力      主机原件：:磁轴的3联镀金拆机可变180px3；镀银的老妞子开关控制可变的1联和3联接入；25ua双向电流表，电感14H；电容是2个拆电磁炉5uf并联；场管3DB用接线柱链接，以便更换其它型号；与天线链接用香蕉插头和座；高频连线用镀银线焊接；我这FM信号强，自制了FM扼流圈；            这是shiuyipyuen 版主 和hhyy99 版主赠予的ALD110800，在这台机器上试了，用了其中一只管子，效果远不及3DB好；  支架是用6节塑料管和4根竹筷子做的，一面3节，接链接用木楔；第一节用螺钉固定在箱体上，支架可以全部放在支架箱里；打开支架时，盖上盖子，插上栓子可以稳固支架；        中波线圈；周长3.5米，试验9圈可以收到低端电台170uh，1圈作为s极；线圈基带选了好久，最后选了一种窄的呢绒偏带3条缝合成一条，线选用1.5平方的特氟龙镀银线36米，缝合在基带上，用了10多个晚上才完工……；制作好的线圈可以卷绕后放在箱子里；         (责任编辑：admin) |
