86电源开关面板指示灯LED化改造暨低电流LED介绍我的电脑在南边的阳台上,晚上玩电脑晚一点老婆大人就不高兴了。喊我几次没有回应之后通向卧室之路就会变得伸手不见五指,这样摸索着一路找开关就变得很痛苦。这是我之前在拆机板块发的带蓝色LED指示灯的开关,
86电源开关面板指示灯LED化改造暨低电流LED介绍
我的电脑在南边的阳台上,晚上玩电脑晚一点老婆大人就不高兴了。喊我几次没有回应之后通向卧室之路就会变得伸手不见五指,这样摸索着一路找开关就变得很痛苦。这是我之前在拆机板块发的  带蓝色LED指示灯的开关,这个开关很好可就是太贵一个就要30多元,买不起。电路也不复杂琢磨着自己买零件把家里的开关改造一下,这也符合在数码之家混的人的特征。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

仿制,说干就干,不就是电阻限流,全桥整流滤波后点亮LED嘛
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

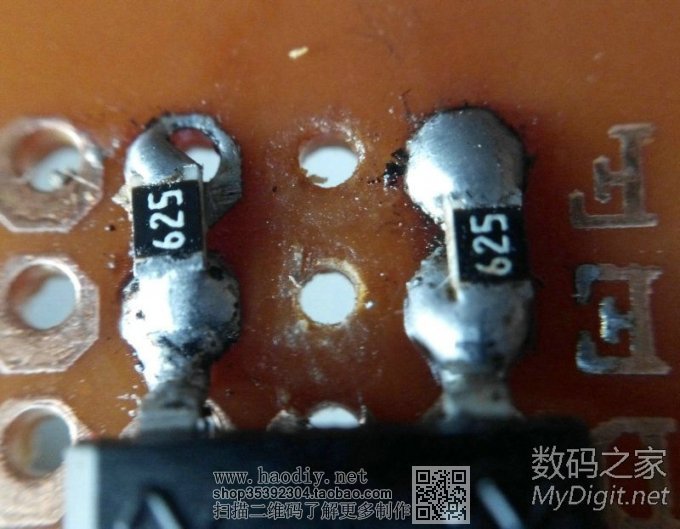

两个限流电阻6.2兆欧
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

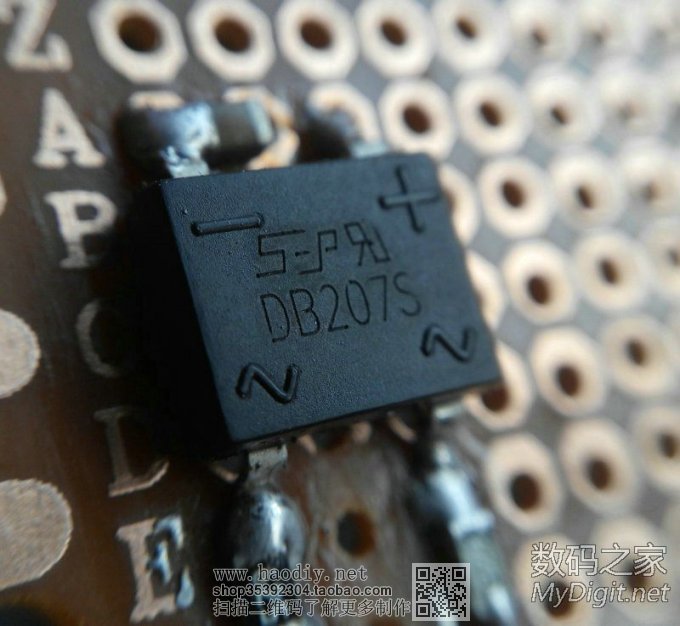

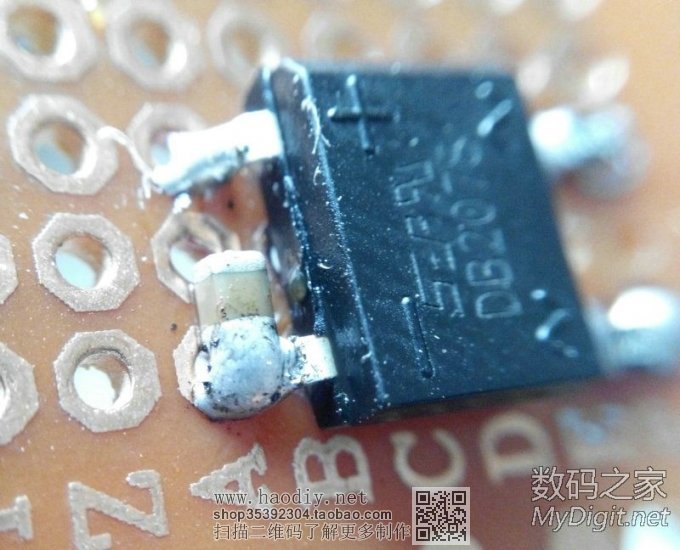

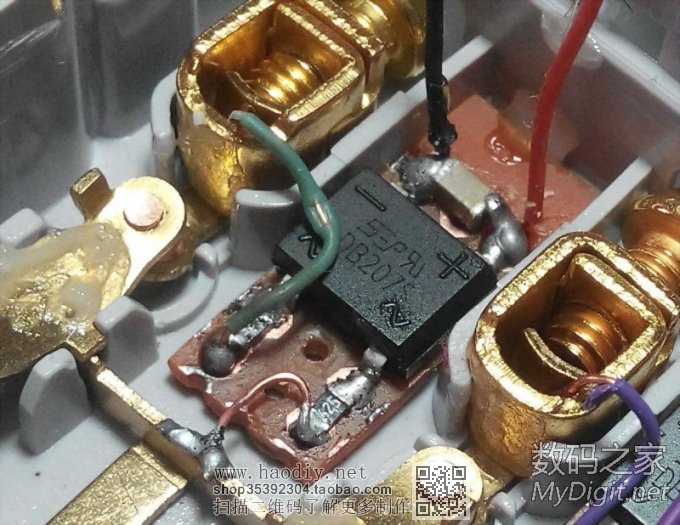

滤波电容,全部是贴片原件。说实话买零件的钱加上运费够买几个这种开关了。嘿嘿,省钱是个借口,乐趣、兴趣才是关键,呵呵。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

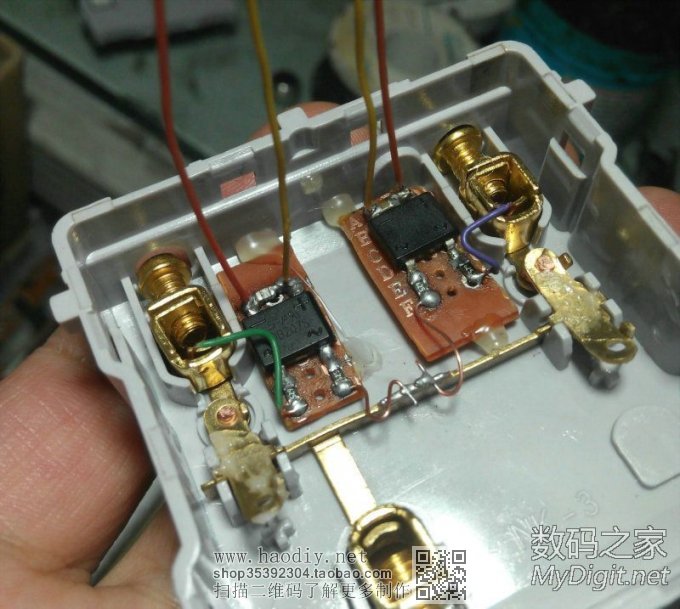

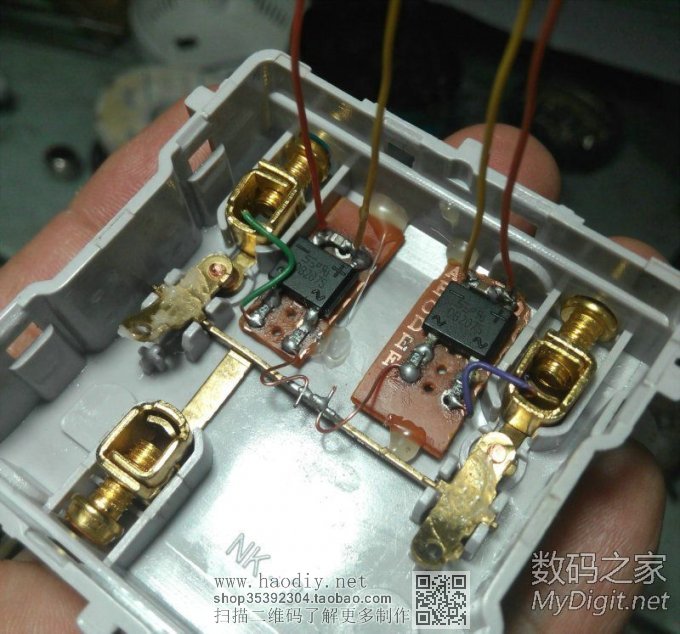

先改一个双联的,这里边黄灿灿的还不错吧
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

换个角度在看看,两片。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

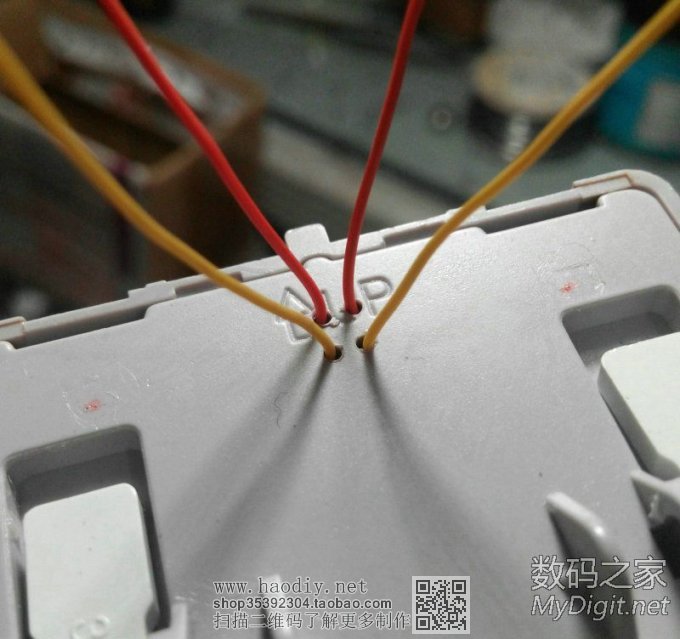

盖子钻孔线穿出
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

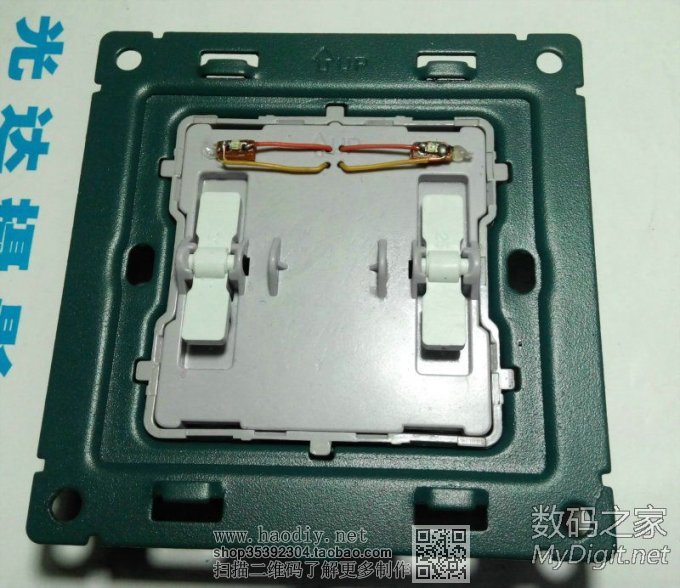

焊LED
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

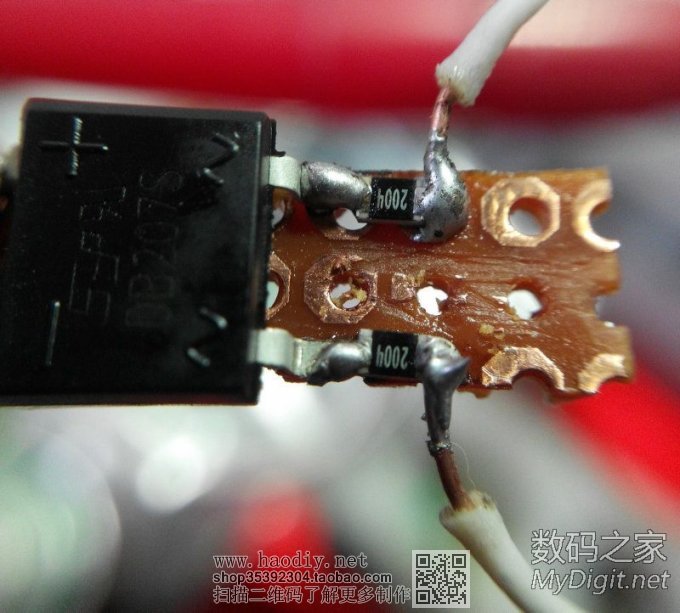

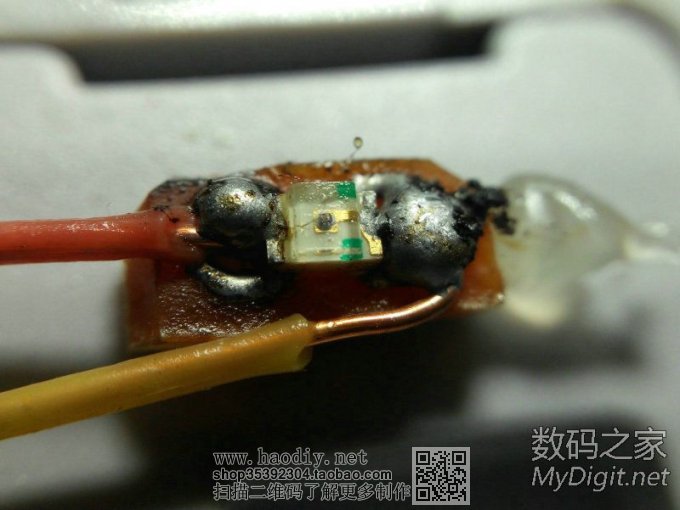

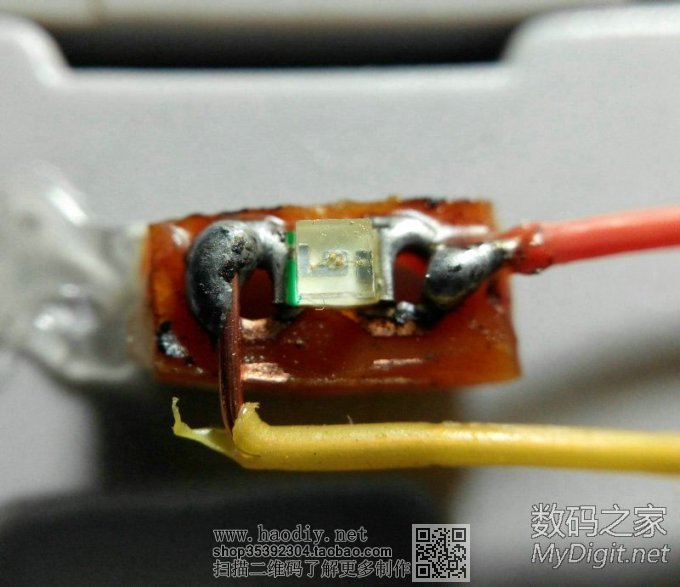

正好有贴片LED太小了,先焊到一块小电路板上
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

这是另一块
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

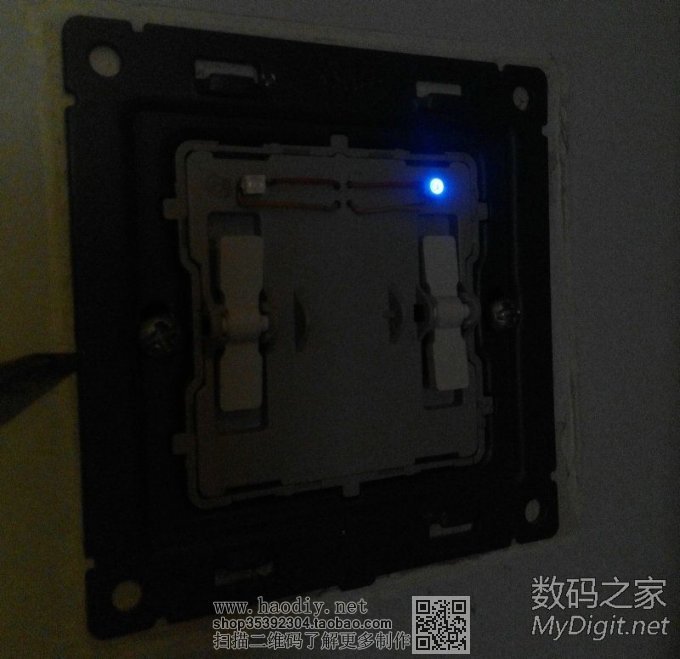

想着这么简单的电路,也没试直接装墙上傻眼了,亮度太低。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又
开始分析是怎么回事,电路没问题、原件没问题、想到6.2兆欧的电阻,这电路的电流必然十分微弱。难道是LED是一种特别的种类?上网搜索一番有人提到一种“低电流LED”,2ma就可达到普通LED20ma的亮度。某宝一搜只有两家零售的一块钱一个。咬咬牙来20个。就是这个。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

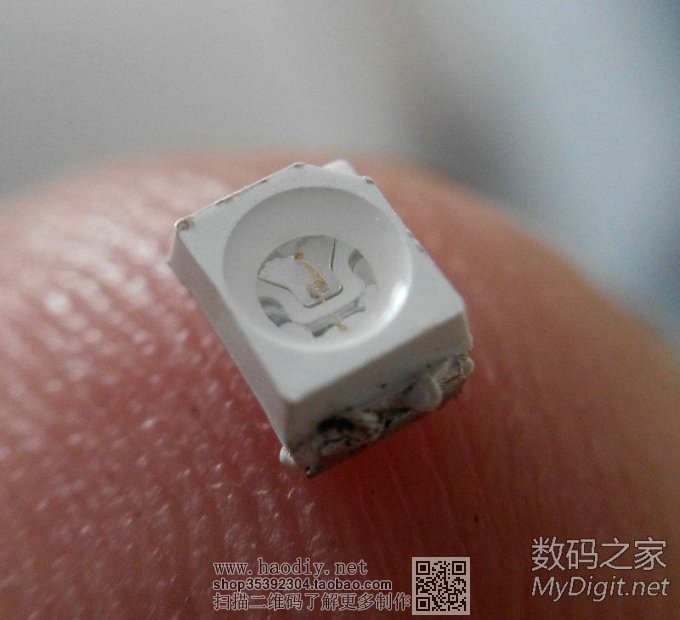

和之前拆机那个不一样,那是3mm的,这个是3528的贴片
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

这次不用电路板了,直接焊
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

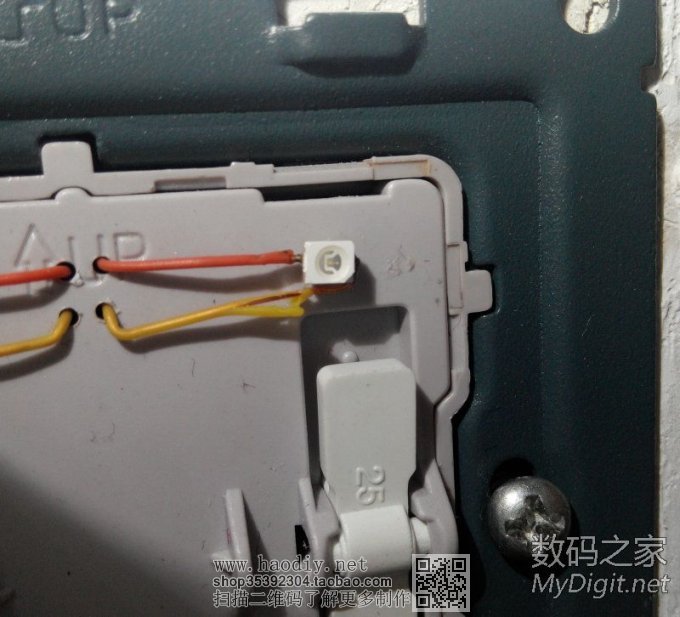

这个亮度比较满意
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

有猫币的您赏个猫币,有没有猫币都请点一下右下角的“喜欢”按钮,谢谢

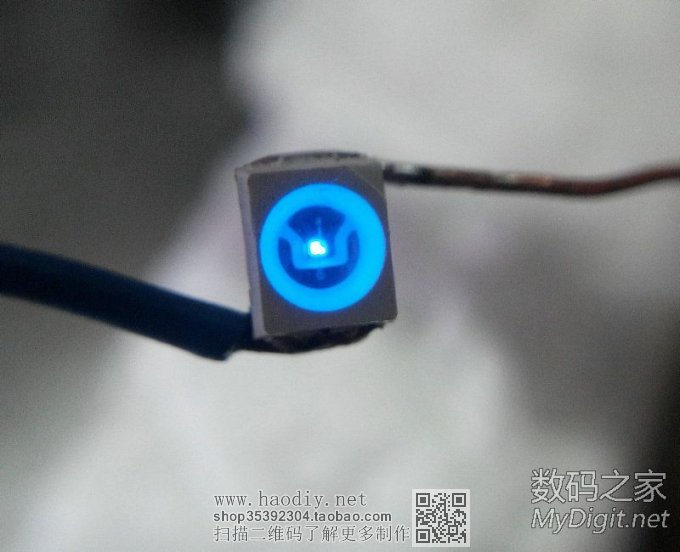

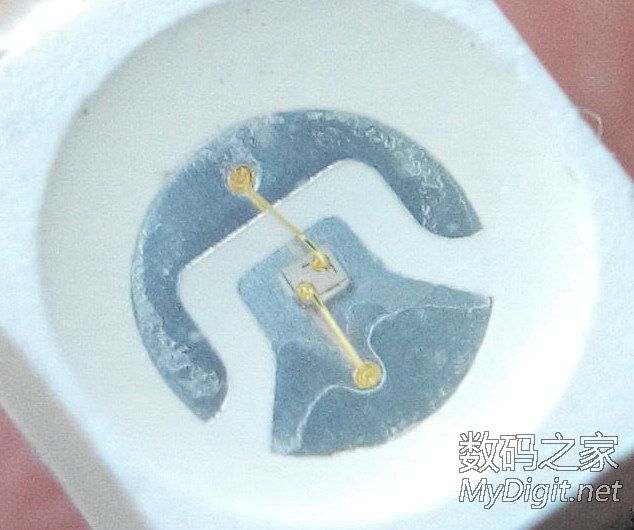

看看芯片的特写,这东西很娇贵烙铁焊接时如果手指碰到另一个电极那就完了,击穿!。看来我也得弄个白菜白光什么的。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又
两个,这张开闪光灯了
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

开关关闭指示灯会亮起
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

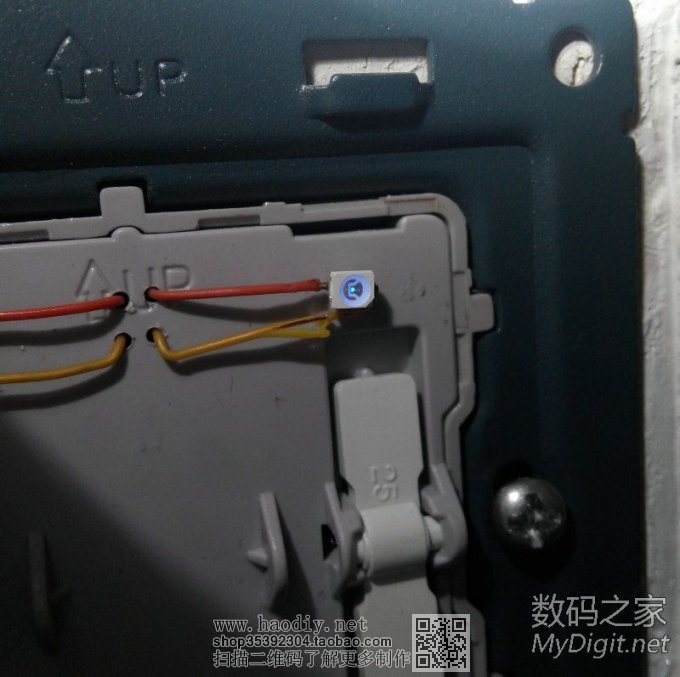

亮度,还不错
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

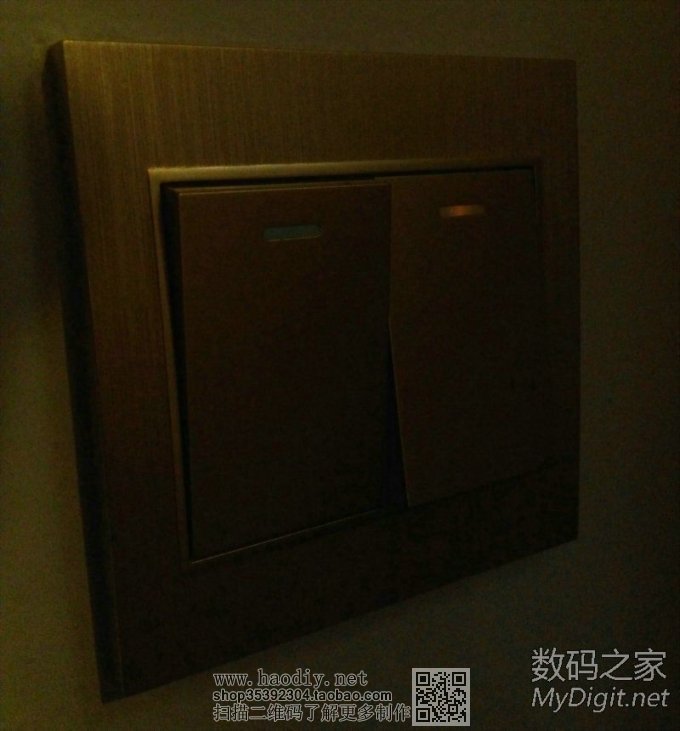

这就是黑暗中的蓝光
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

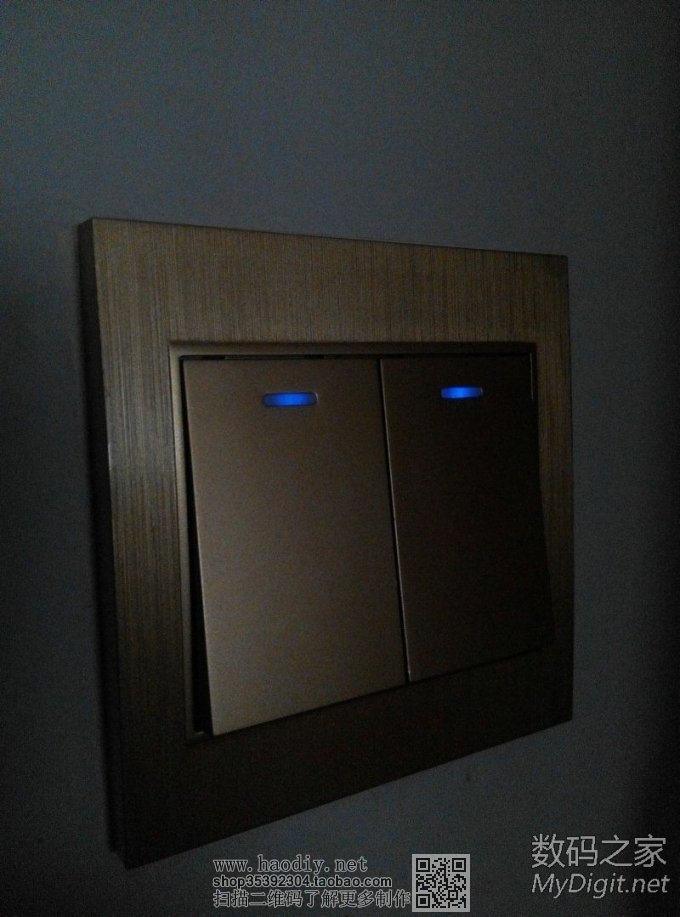

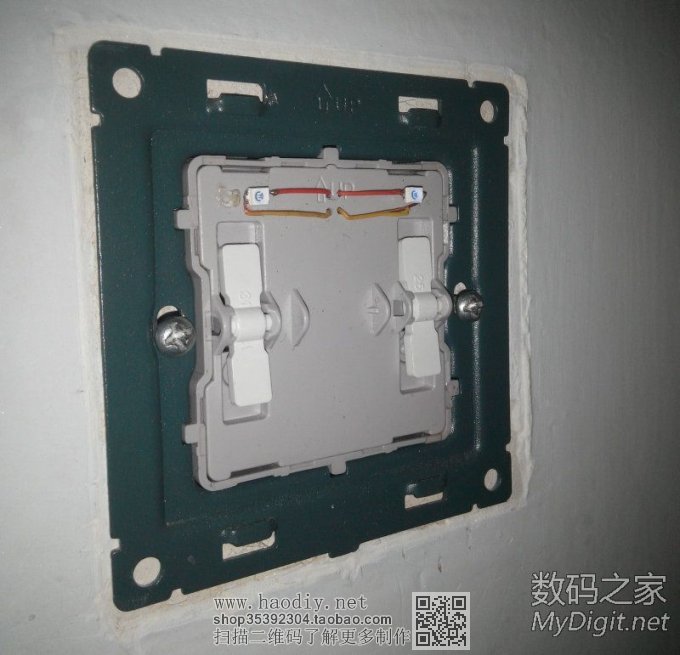

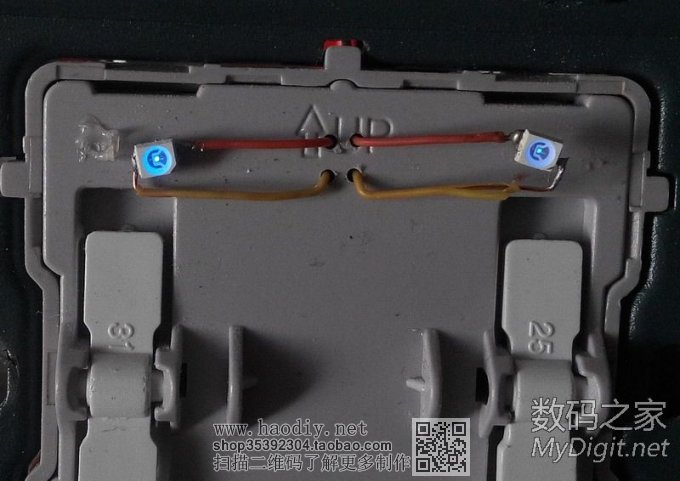

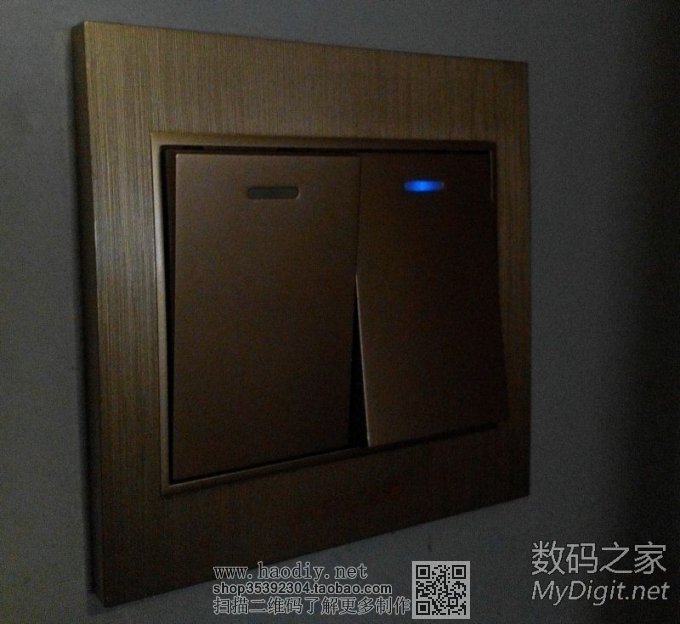

装上面板看看效果,还行
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

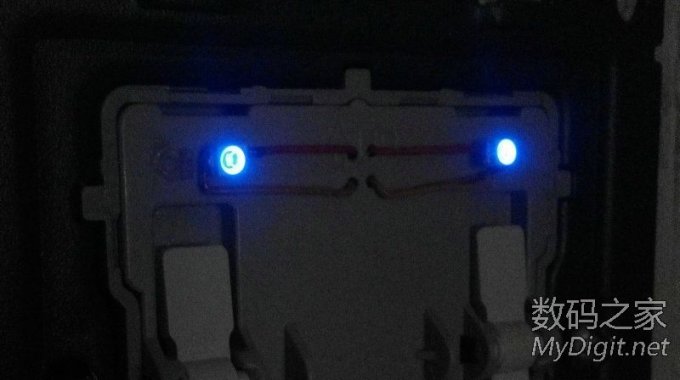

一亮一灭
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

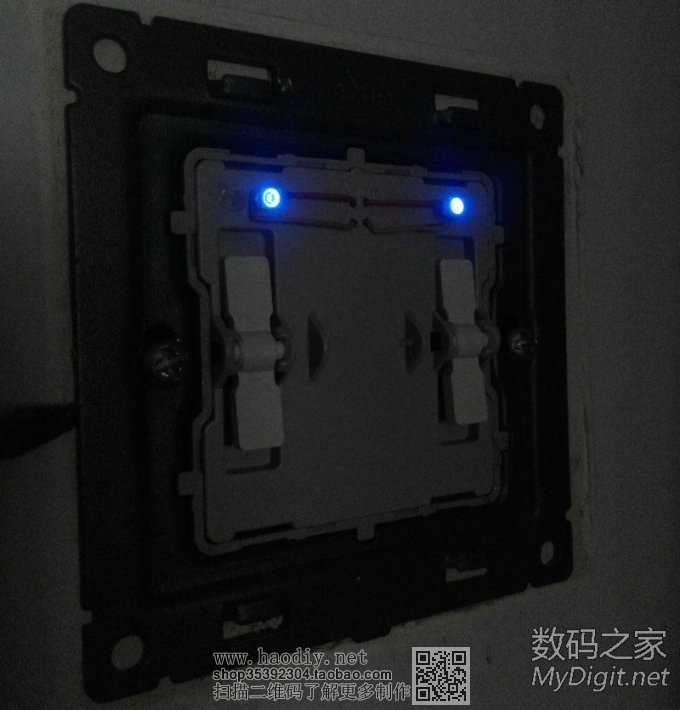

成功,准备把家里所有的开关都改造一下。但是等等,刚改造这第二块出问题了。这两边亮度不一致啊右边的太暗了,什么原因?
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

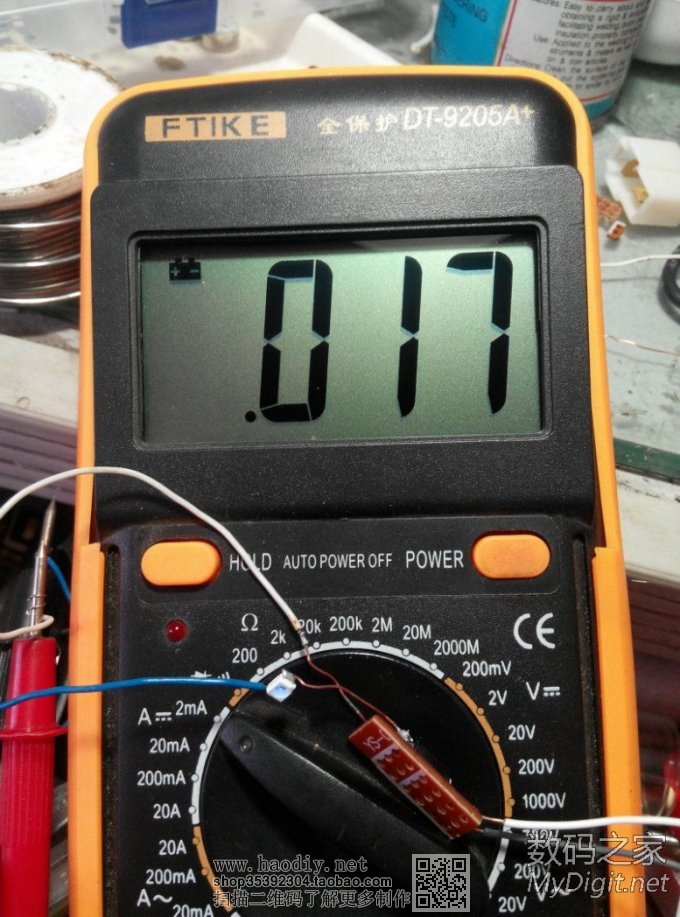

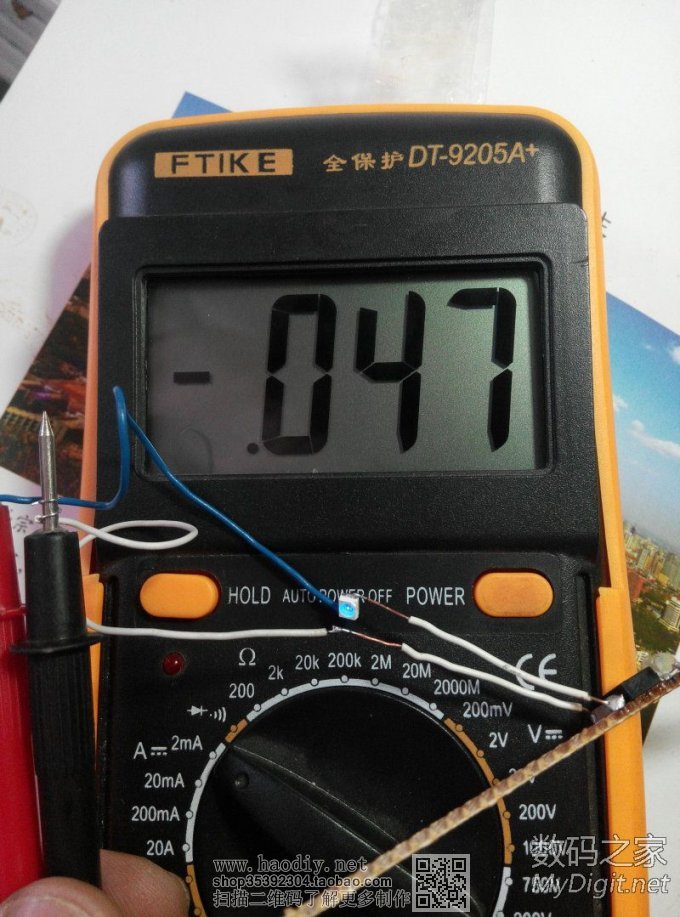

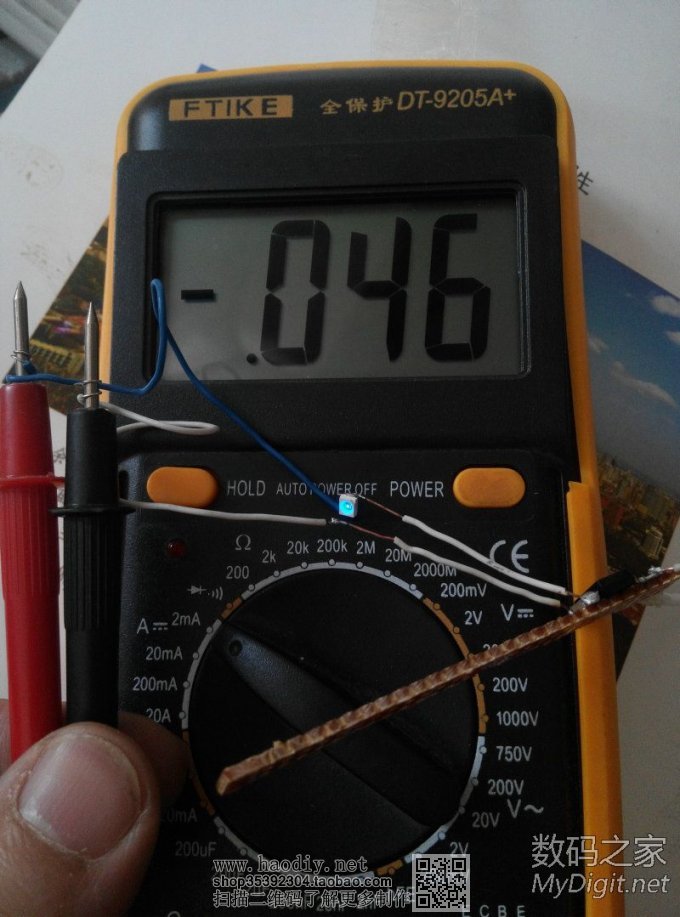

测一下电流两边都是17微安
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

明白了是LED的一致性不好,大约有一半在17微安时亮度不够理想
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

我无法买到那个拆解贴里3mm的LED,所以~~~~~~只有减小限流电阻。先用2兆欧的试试,幸亏我多买了几种阻值。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

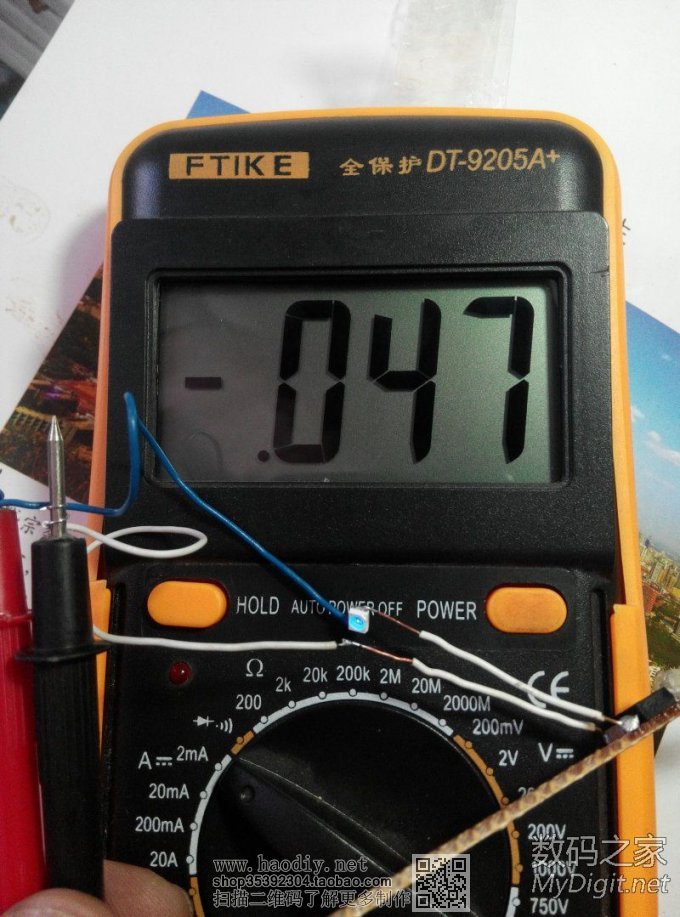

如图,这下电流增大到47微安左右
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

当然,电流太大会对灯具造成干扰,可能会闪烁。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

47微安的电流,这些不太好的LED总算达到了令人满意的亮度。并且安装后灯具没有闪烁,所以这些LED还是可以用的,如此微弱的电流普通的LED要么完全不亮要么只有及其微弱的发光,完全不能使用。
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

这下没什么问题了,好的LED就用6.2兆欧的限流电阻,不太好的就减小限流电阻
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

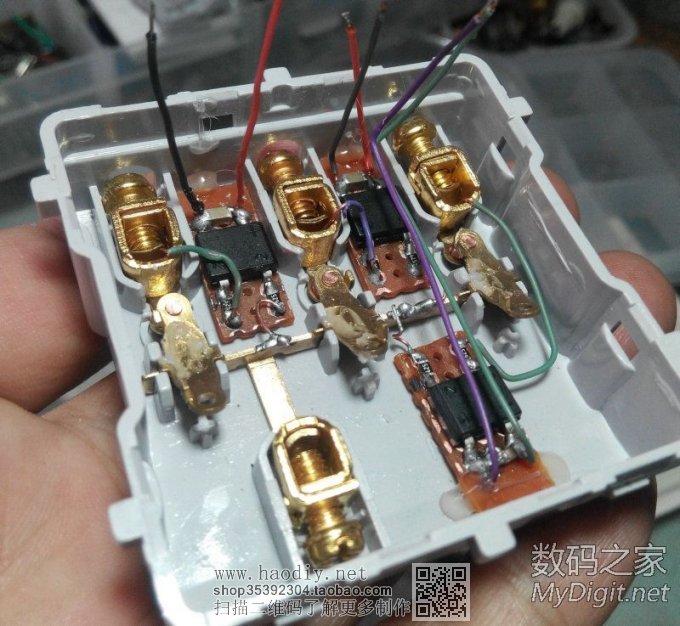

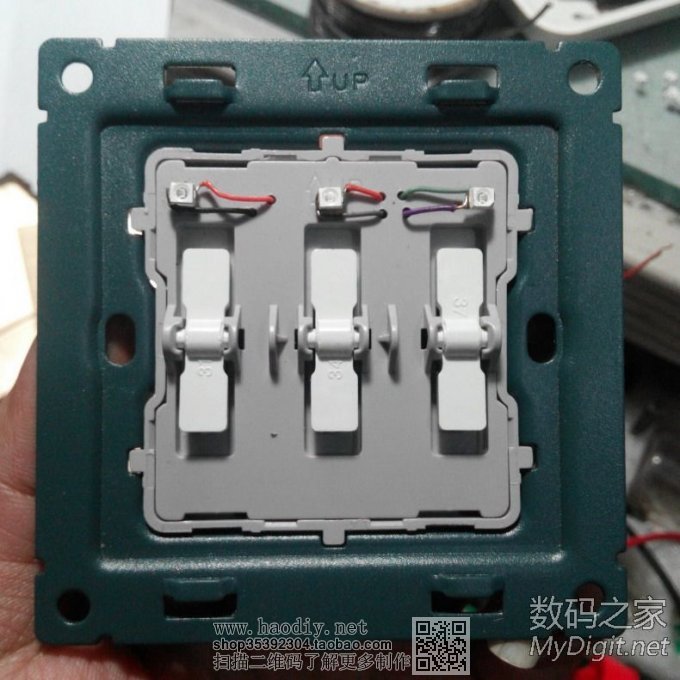

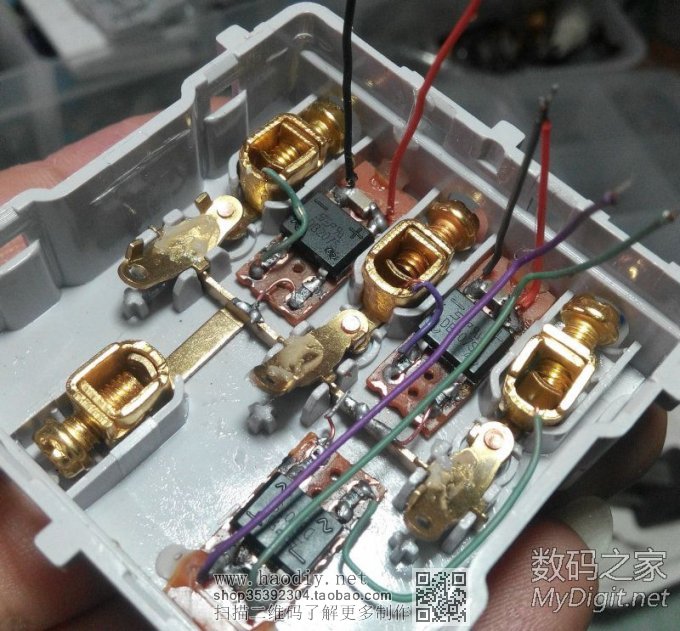

改造一个三联的开关
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

看起来还不错
86开关面板指示灯LED化改造,但却是山重水复疑无路,柳暗花明又

有人说网线不安全,其实这两边都接着6.2兆欧的电阻,试电笔的限流电阻才一兆欧。而且外露的部分在开关后面当着,除非电阻击穿你又拿铁丝去捅。不过电阻击穿LED也不会亮了。
