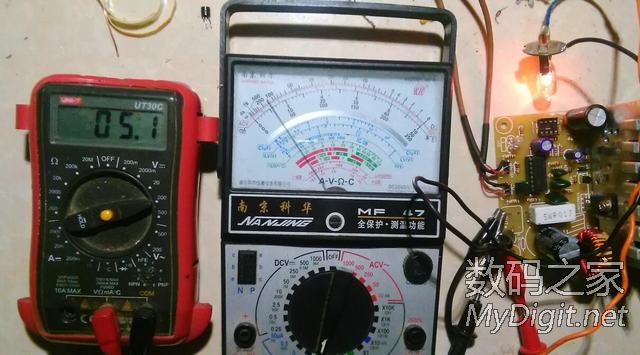

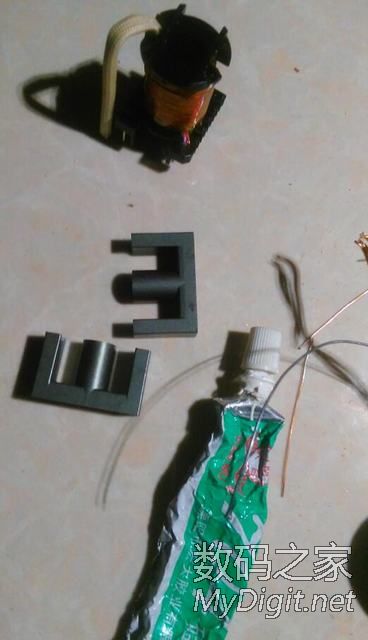

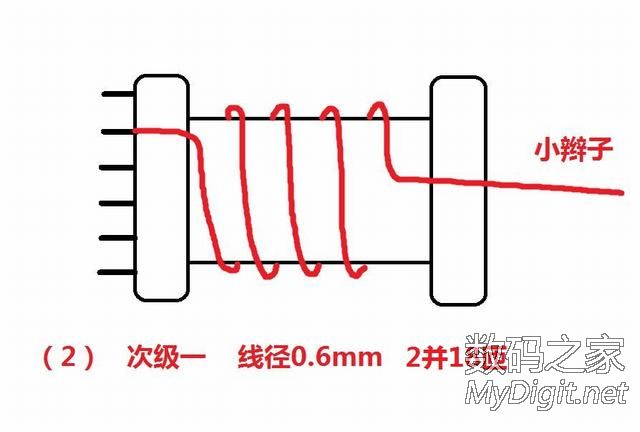

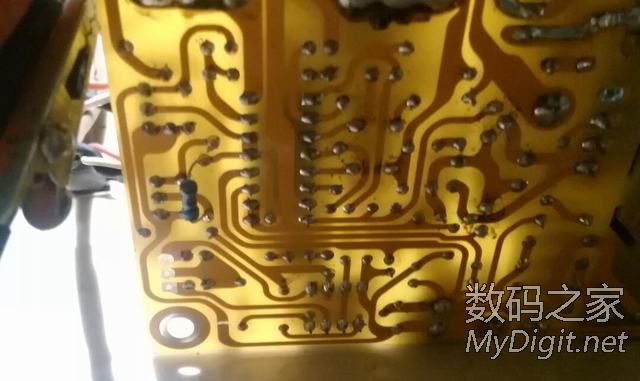

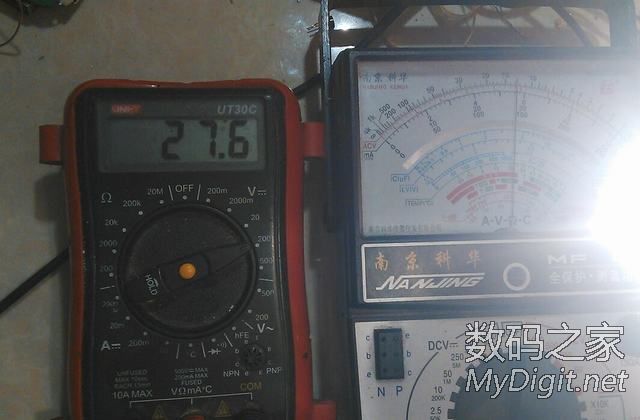

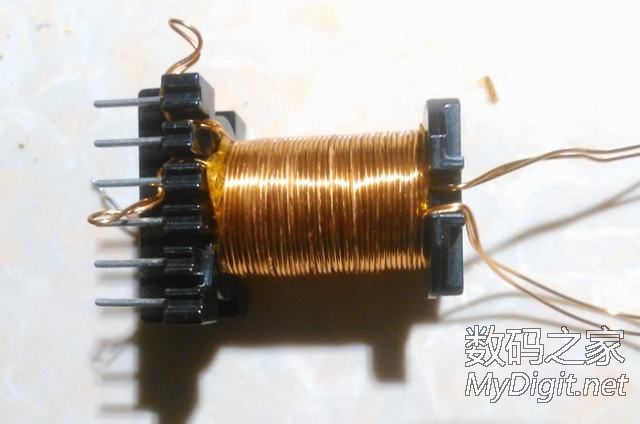

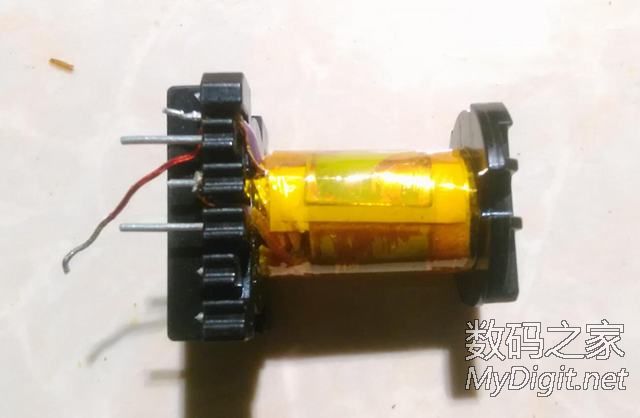

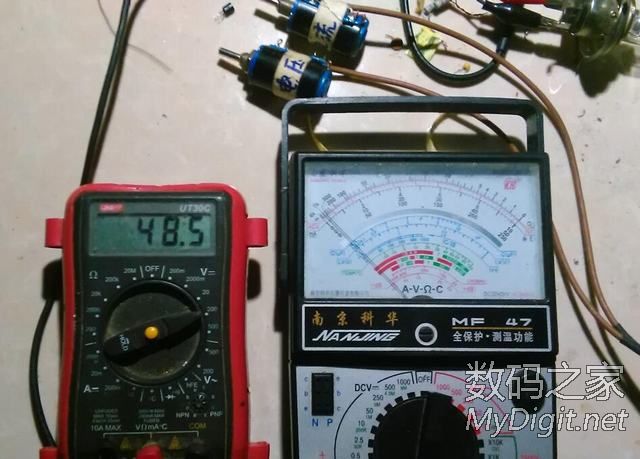

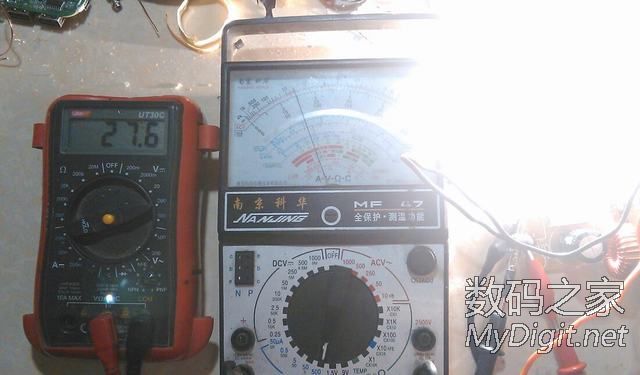

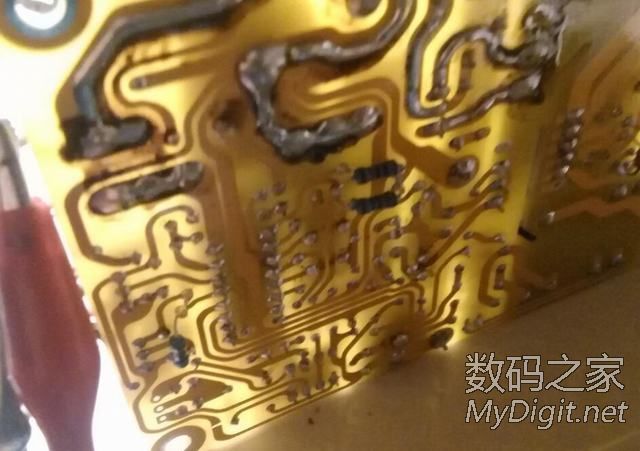

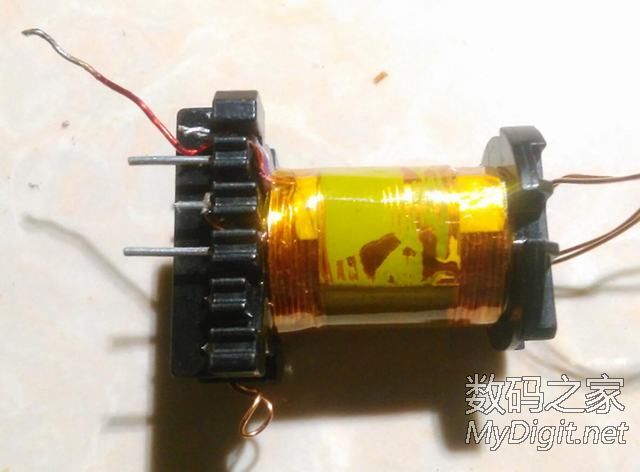

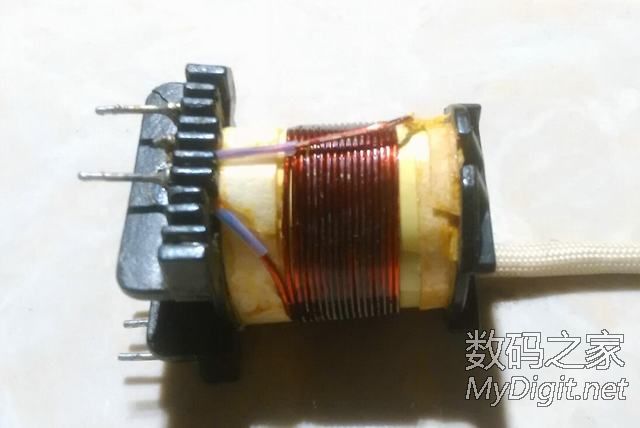

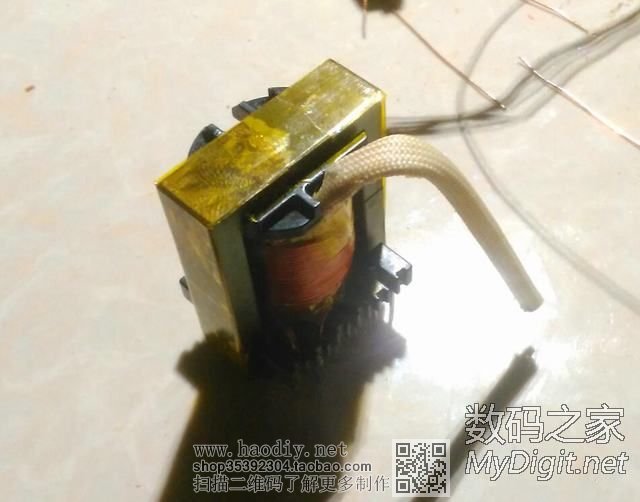

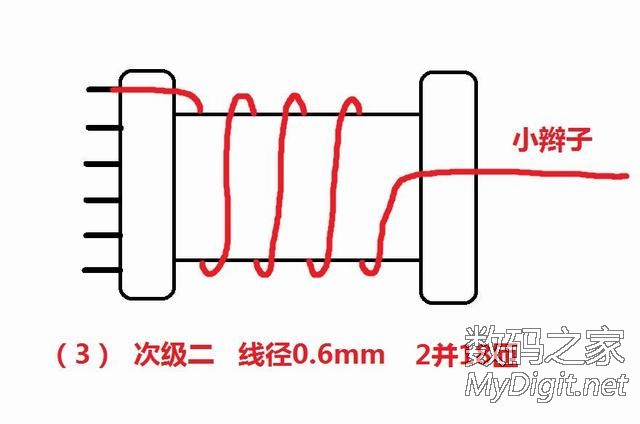

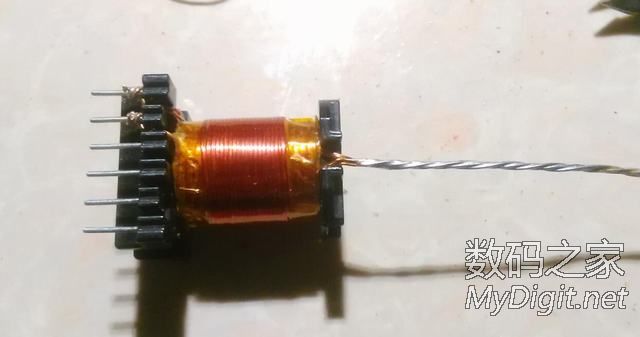

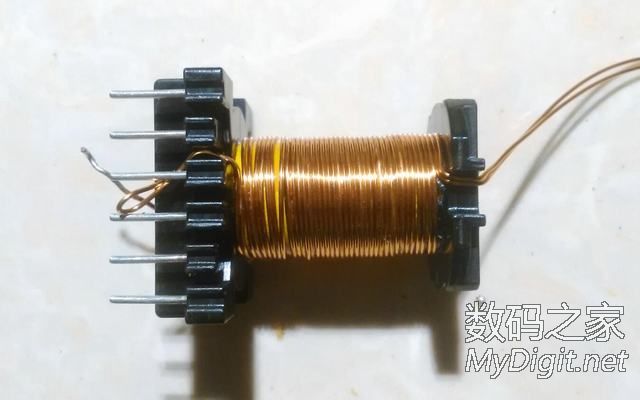

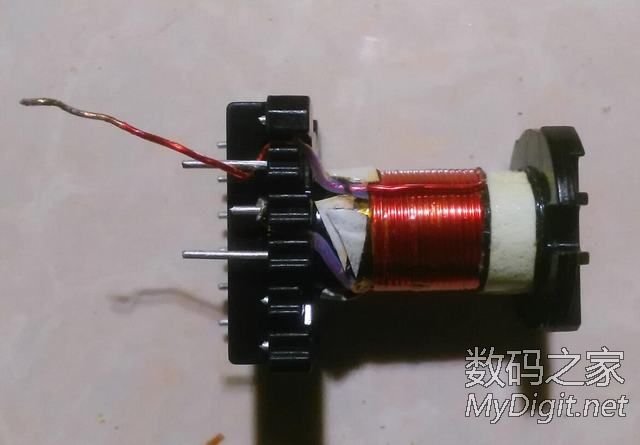

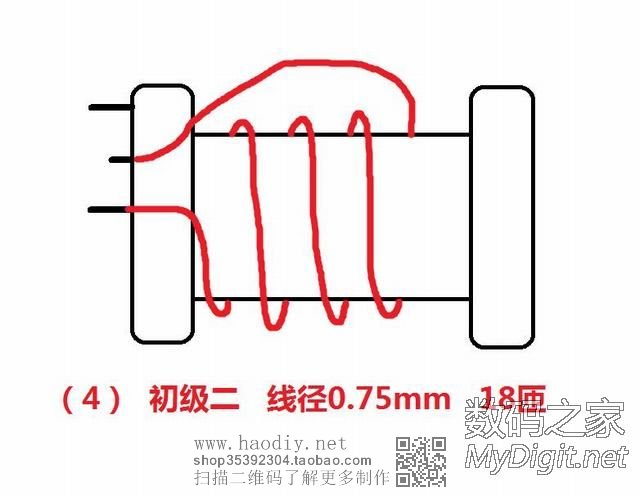

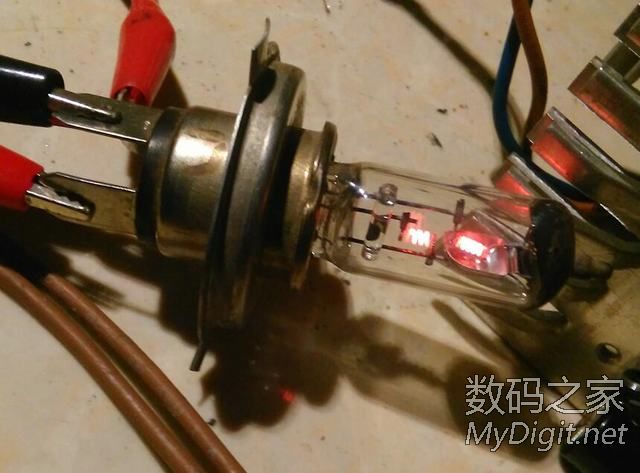

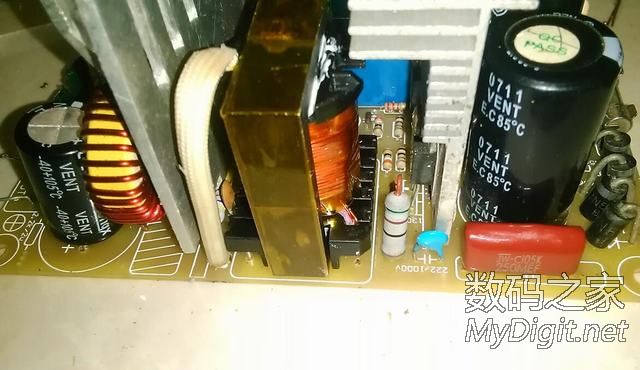

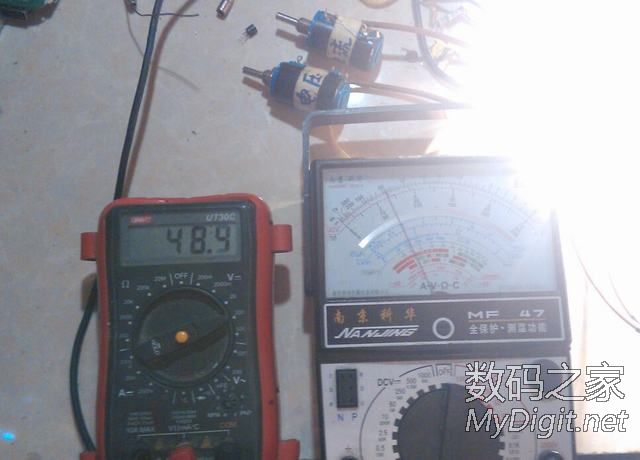

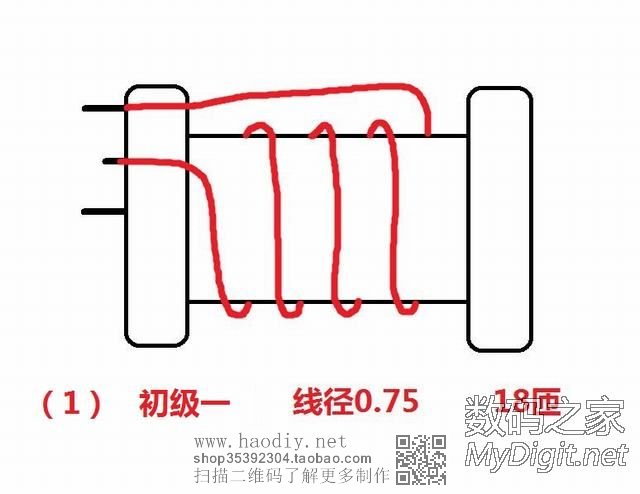

其实本人以前也很怕绕变压 因为绕来绕去 绕的方向 真的很绕人 开关电源 变压器很重要 想要电压电流大些 那就绕吧 其实不难 用图说话 ![]() 第一步 初级(高压)的一半 是新的骨架的话先把多余的脚剪掉 绕线的方向应该可以看得出来吧 空余的地方用原来的绝缘材料填补一下 ![]() 这里要回原来的铜模屏蔽一下 要是没有的话 可以省略 ![]() 第二步 绕次级(可调输出)的一半 本人拆PFC电感里面的铜线来绕 0.6 2并联 18匝 然后抽头 小辫子 ![]() 第三步 次级(可调输出)的另一半 看好绕线的方向哦 很多人都并绕 然后抽头 要是抽得不对 后果可想而知了 所以还是一步一步来吧 ![]() 这里要是有铜膜的话就屏蔽一下 没有的话可以忽略 ![]() 第四步 忘了拍照了 就用原装来看一下 绕线方向和脚位 ![]() 这是绕好了的 这里注意一下小辫子 最好是像我一样 把小辫子都上锡完 因为是高频变压器 所以对电感很敏感 要是不上完锡 小辫子拧一起的时候是有一定电感存在的 ![]() 固定磁芯 我用的是704胶 ![]() 绝缘胶布 用的是耐高温的 ![]() 好了 装上了····· 画了几张图 给那些看图不看字的兄弟姐妹们 ![]() ![]() ![]() ![]() 在没改电阻的情况下 装上绕好的变压器 ![]() 5.1V 1A ![]() 27.6V 3A ![]() 改了电流分配电阻·····原来是10K 在底下并多了一个10K上去 相当于原来最大3A多的电流 就增大了一倍 大概7A吧 不管多大 只是测试而已 ![]() 这次是用双灯丝 并联 测试 ![]() 27.6V 6.8A ![]() 现在又改了 最高电压分配电阻···· 原来是4.7K的 我在底下并联了两个10K的上去 其实就是4.7K和5K并联 大约2.4k 左右吧 口算一下大概而已 实际大家可以算算 ![]() 然后灯丝是串联接上 因为这个是24V 100W近光 120W远光 这个是灯泡上表的而已···· 所以电压高了 就用两灯丝串联 ![]() 改好了最高电压分配电阻····· 现在空载最高是48.5V 接上负载测试 ![]() 48.4V 3A慢一点 压降才是0.1V左右···· 调节电压电流的时候没见到有自激··· 这次也录了段视频·····上传好了再上链接看了 (责任编辑:admin) |
