移动可调电源 0---28V  可以给笔记本充电啦

时间:2017-06-13 20:39来源:数码之家 作者:loneabcd 点击: 次
用6节18650电池2节并联做成3串联供电电压那就是3.7V*3 =11.1V电压供电然后就用这个11.1V供电做成开关式电源 0--28V 可调现在还是在试验阶段调流还是要做的0--3A可调（以后再说）为现在只做了一些简单的测试 我用了一个卡车用的24V灯泡做负载 调到21V的时候 电
用6节18650电池  2节并联做成3串联
供电电压那就是3.7V*3 =11.1V电压供电


然后就用这个11.1V供电  做成开关式电源 0--28V 可调
现在还是在试验阶段  调流还是要做的  0--3A可调（以后再说）


为现在只做了一些简单的测试   我用了一个卡车用的24V灯泡做负载   调到21V的时候 电流为2.8A   我想这样的电流够笔记本用了吧    呵呵


淘货街的杀器  呵呵    1.2V的MD .......24V的笔记本.........


移动可调电源 0---28V  可以给笔记本充电啦

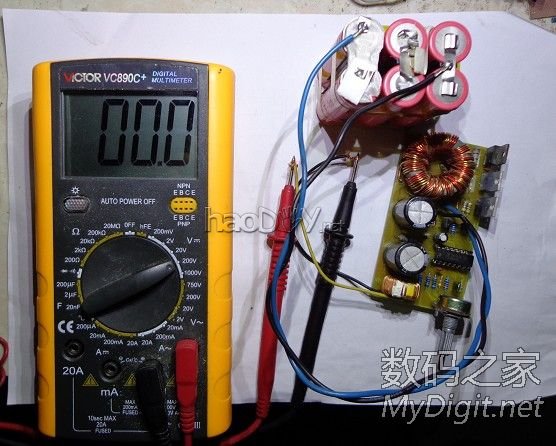

0V起调  我喜欢从0开始


移动可调电源 0---28V  可以给笔记本充电啦

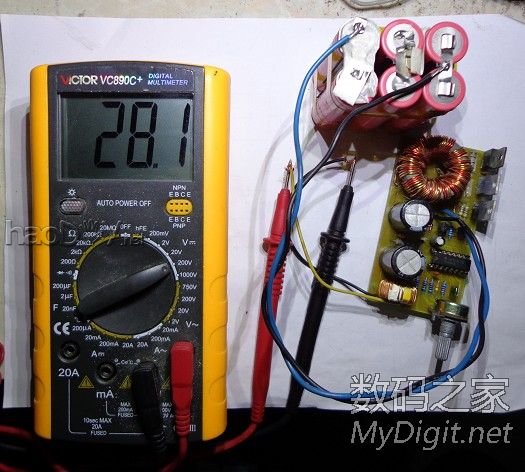

28.1V最高了  （哪天蛋疼再绕多一组上去  有220V交流输出就更完美了）


移动可调电源 0---28V  可以给笔记本充电啦

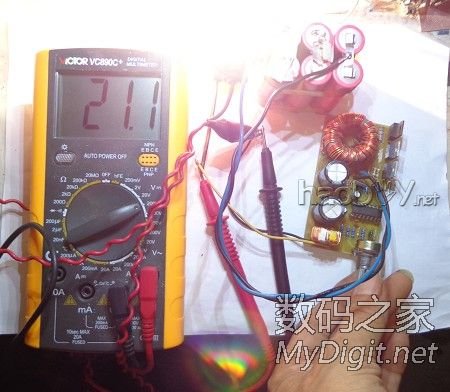

21.1V 灯泡测试

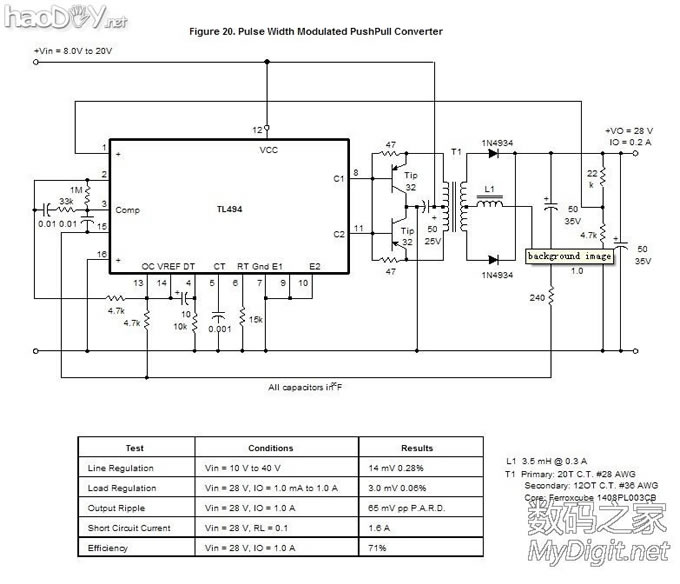

这是官方的电路 移动可调电源 0---28V  可以给笔记本充电啦


移动可调电源 0---28V  可以给笔记本充电啦

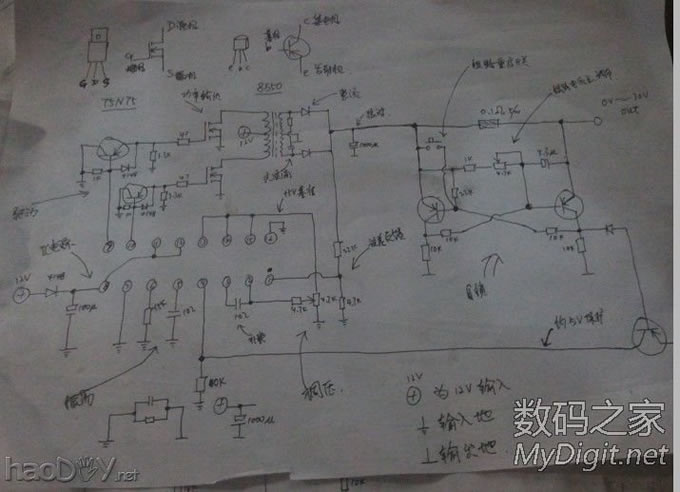

这是我的手稿  短路保护 我还没装上去试机  调流我也没做
我现在只是做调压   图我都画有  元件值只是理论  和我做的那块板子有出入  等我做齐了再画过图
