一款另人十分满意的6P1并联推挽25W胆机制作(2)_haoDIY

(37.13 KB, 下载次数: 113)

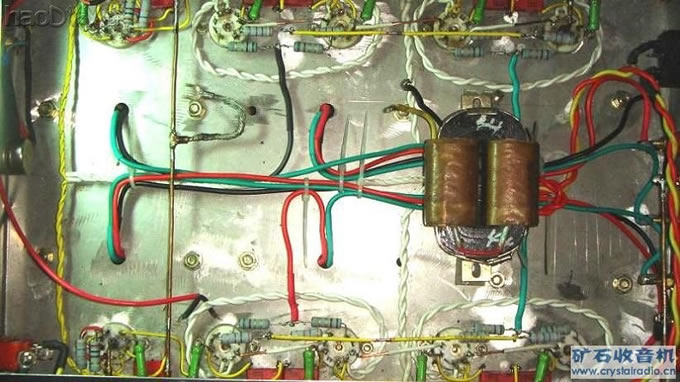

前3根地线安排好焊好,开始进行元件和连线等的焊接,先连接好过管灯丝,在连偶合,电阻整流2极管等.在连输出牛的各连线线要走好整理好,焊接时可以多点松香,烙铁的W数最好60W 左右,如果觉得温度过高烙铁头会红,这样的话也不好焊因为烙铁温度高了是不太容易沾上锡的,怎么办呢,这样的话就要用螺丝刀把固定烙铁头的螺丝松开把烙铁头抽出来点,这样烙铁头温度就明显降底了,可以调节到合适的温度在固定好螺丝就可以用了.

[ 本帖最后由一起牛于 2009-4-24 11:04 编辑 ]

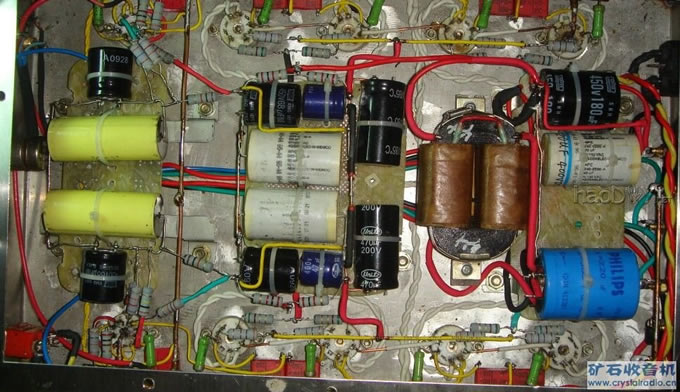

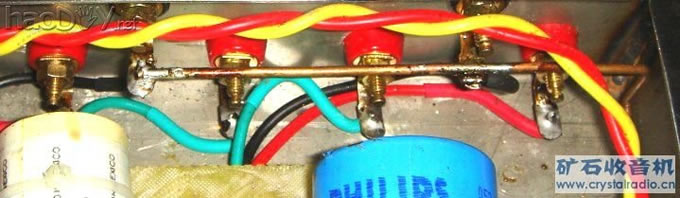

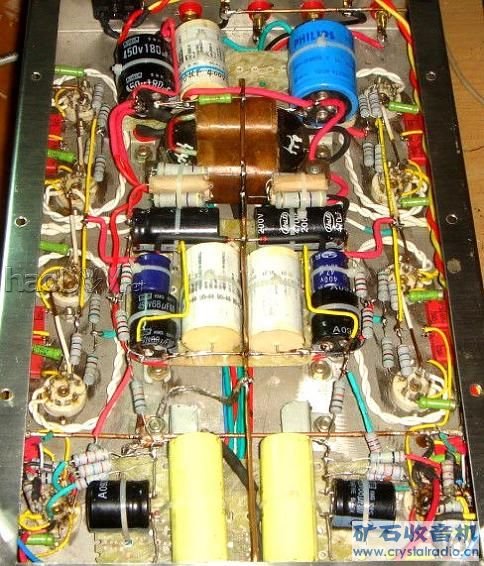

把所有的导线接好整理固定好,连反馈的线也接好,反馈线直接输出牛的8欧柱子上,注意左右不要搞反了,然后留够长的一结出来,反馈最好用屏蔽线,输出牛的那头不要接屏蔽,可以把屏蔽那线夹掉夹整齐不要漏出来,这头的屏蔽接在这边靠近6F2阴极接地附近,这样就避免一些反馈过来的杂波干扰.最好加上套管,还有检查输出牛的初级相位,还有这线该用套管的一定要用,最后检查有没遗漏的线,,没有的话就可以进行下一步工作.把电容该固定的固定,接上每极电容的负极连线，在用一根４平方ＭＭ的单根铜线把他们连起来．这样的话其实接地就成了２根，一根是前面连接管子那根，一根就是连接电容这根，把这２根主接地线分别用粗点的铜线最好是镀银线焊好并夹上头子用螺丝把他们固定在理想的接地一点上．最好是莲花座附近．

[ 本帖最后由一起牛于 2009-4-24 15:45 编辑 ]

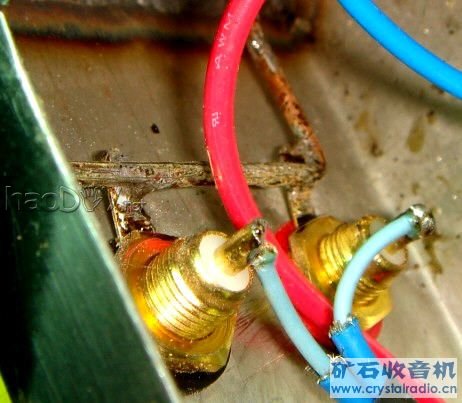

音量电位器的接法:音量电位器用的是信号屏蔽线,接莲花座的那头不接屏蔽线只接中间的信号线,过来电位器这里把信号线接好,屏蔽接在电位器的接地上,电位器中间是接6F2栅极,2头都要接屏蔽,一头接在电位器的接地,一头接在主接地4平方MM的线上,电位器的接地也用一根粗铜线最好也是镀银线接在6F2阴极接地附近.注意要靠近6F2.接6F2栅极那头信号线要和６Ｆ２　１脚３脚　不要靠得太近，因为这２个脚有高压，如果靠得太近会有ＰＯＰＯ　的噪音．

[ 本帖最后由一起牛于 2009-4-24 19:01 编辑 ]
