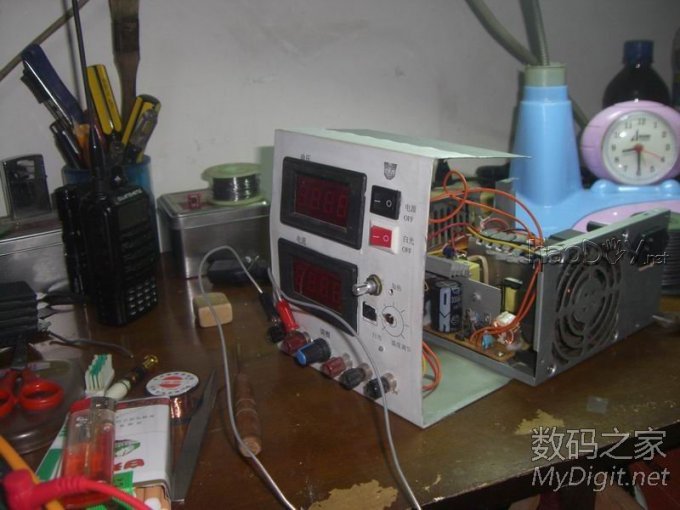

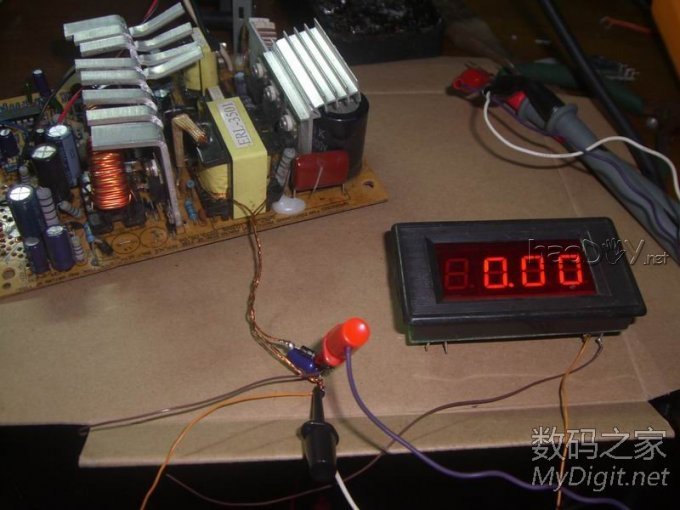

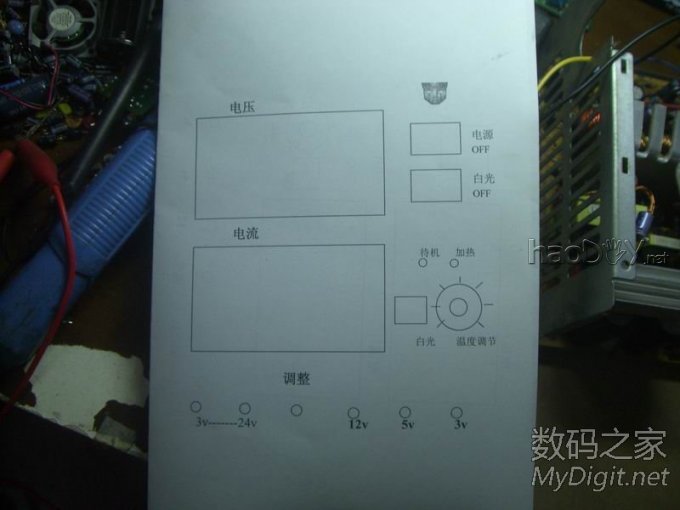

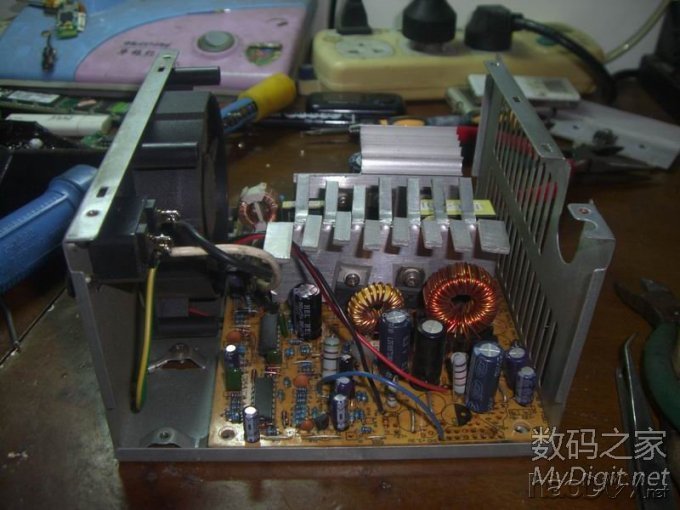

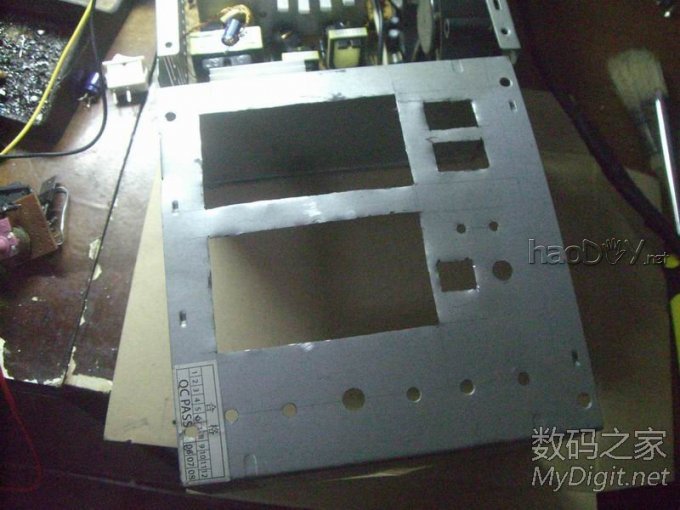

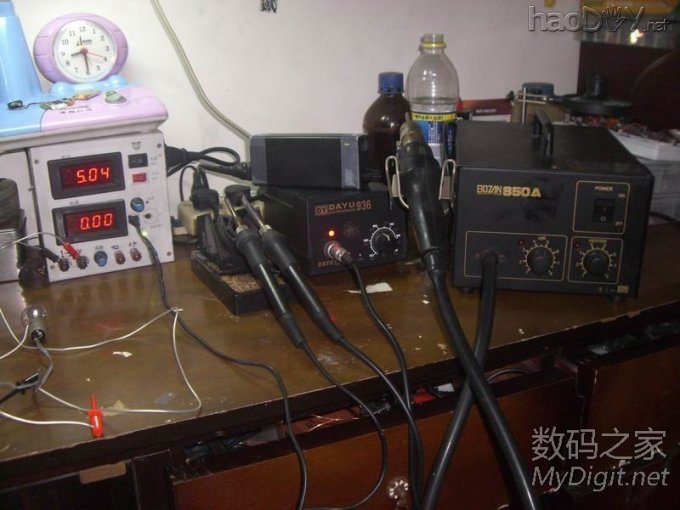

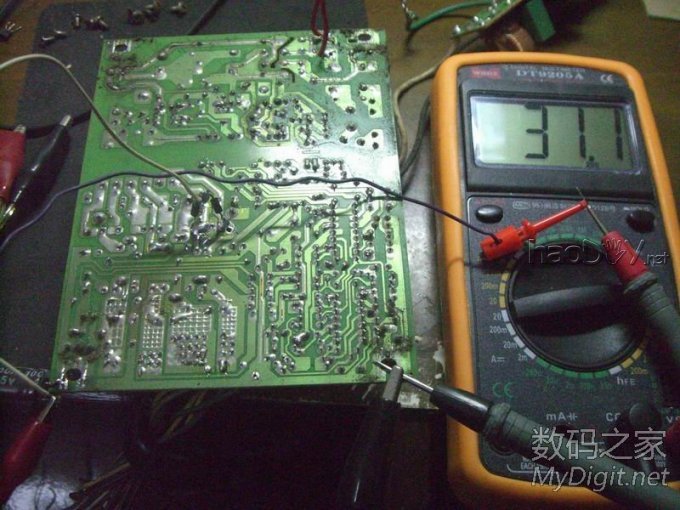

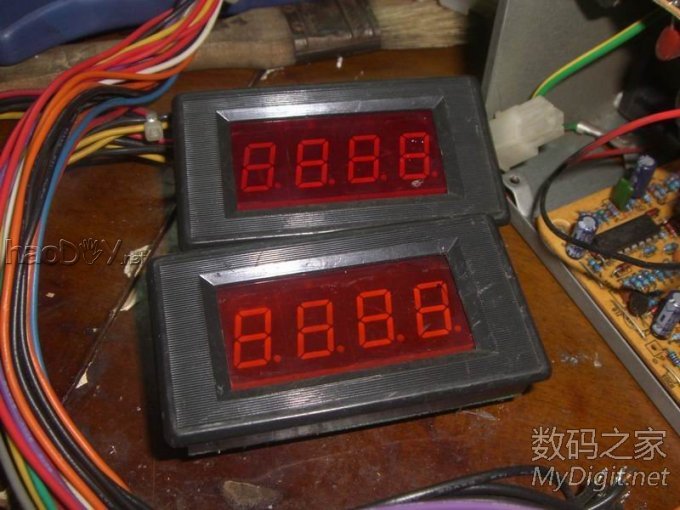

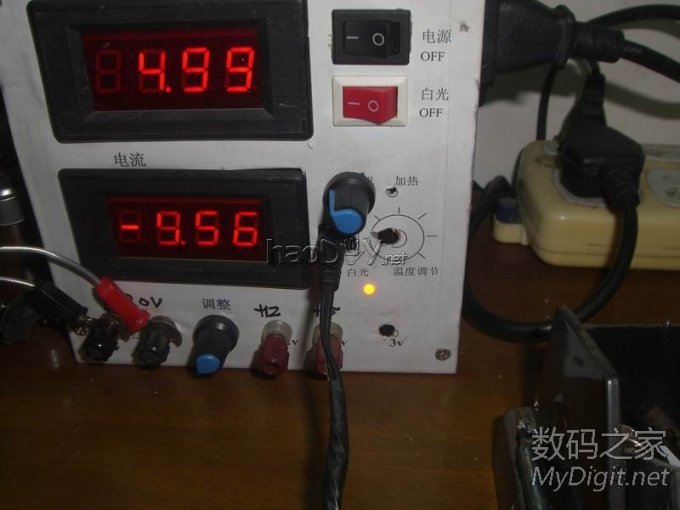

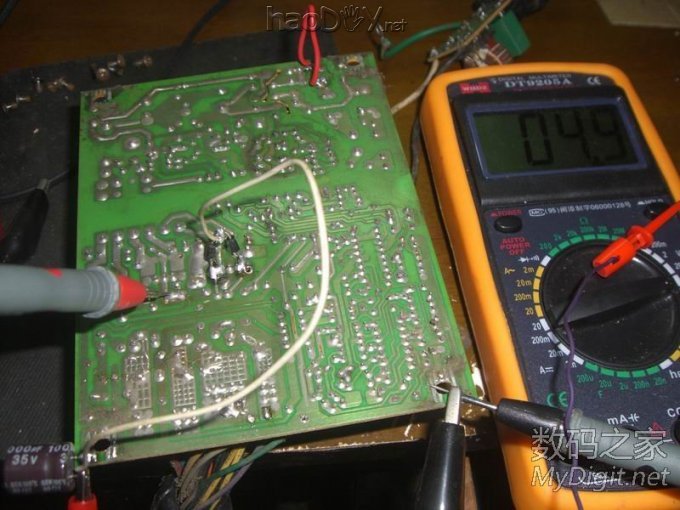

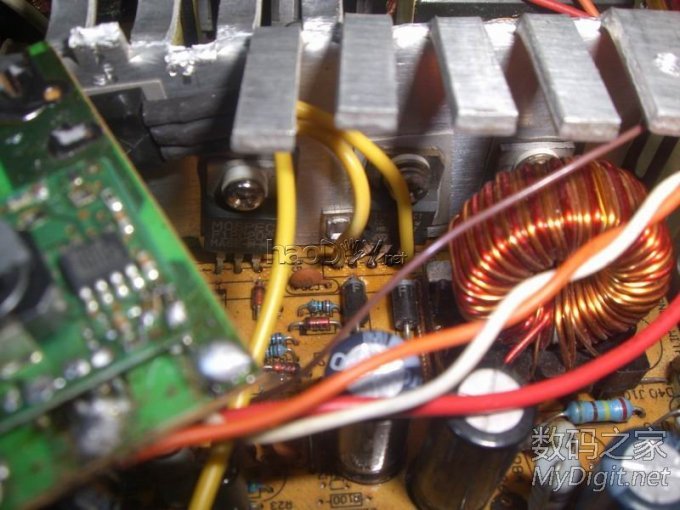

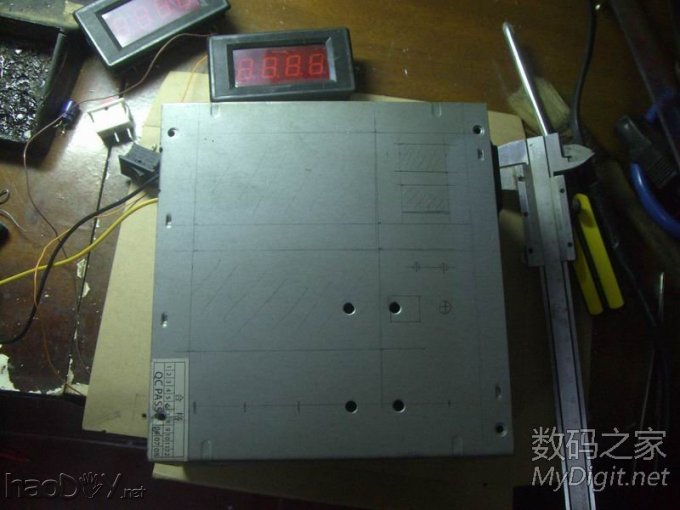

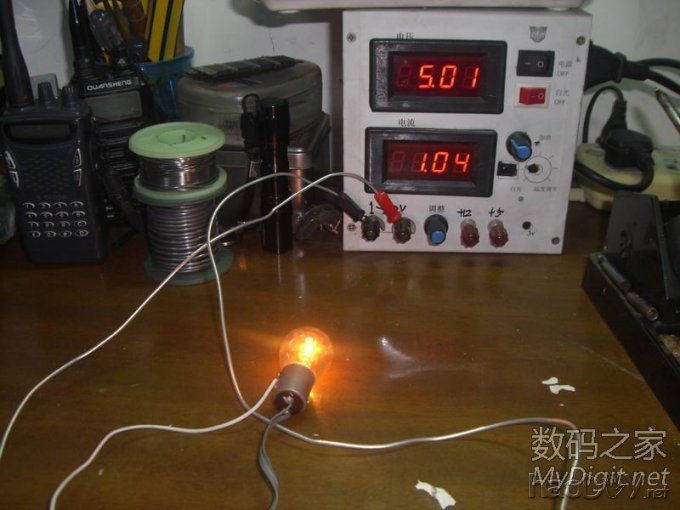

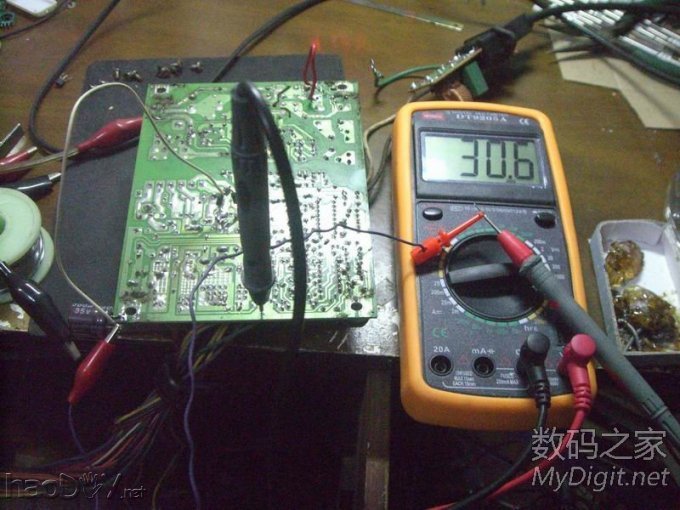

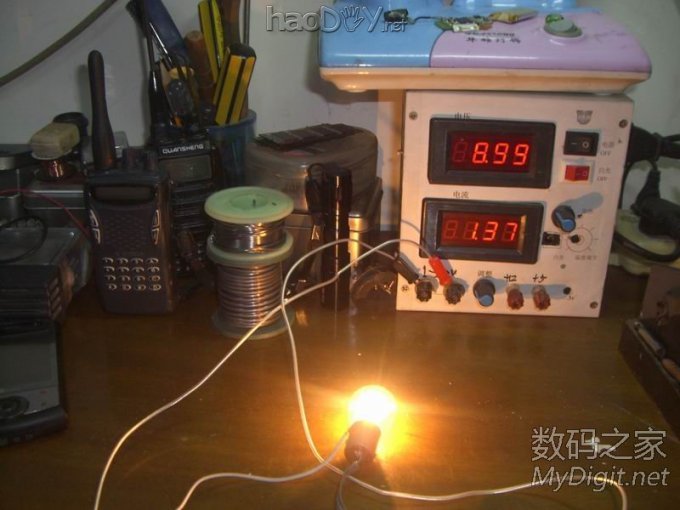

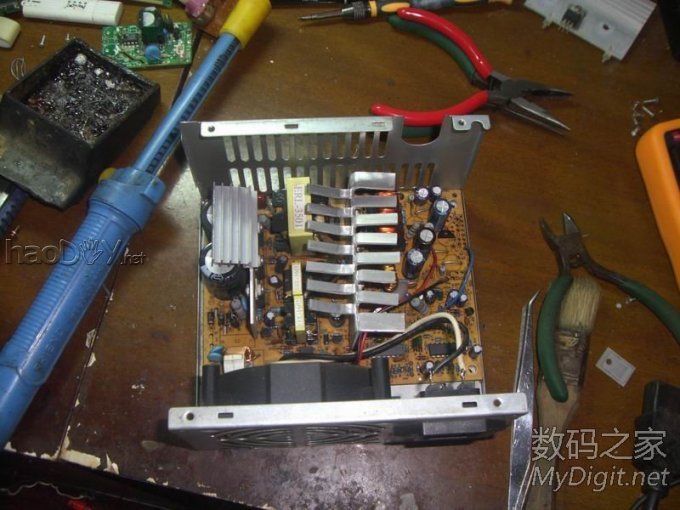

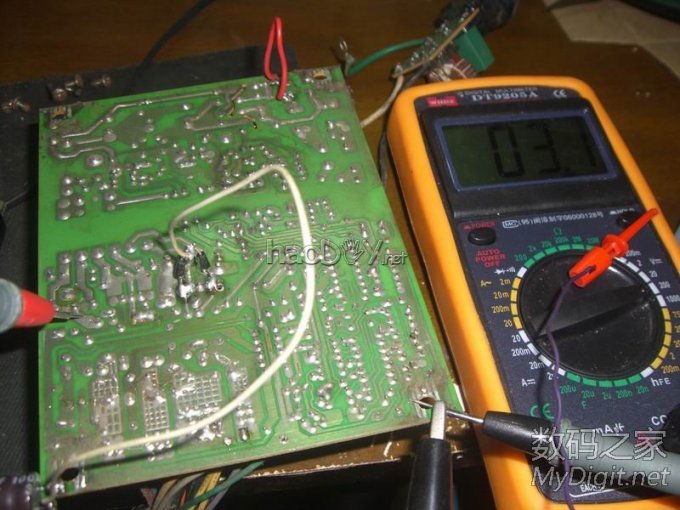

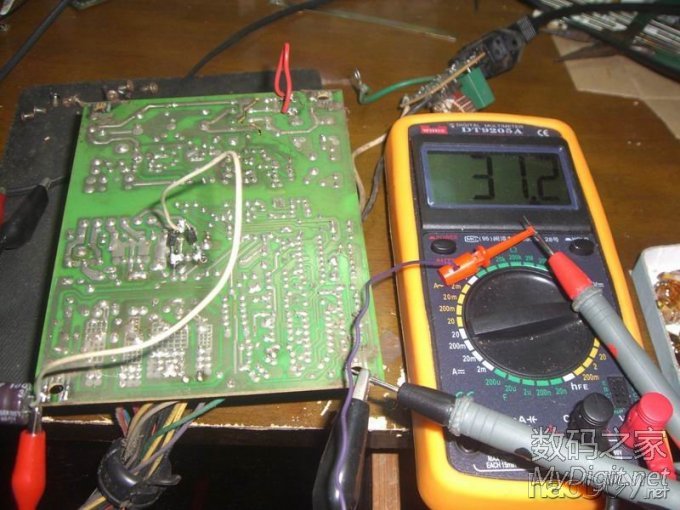

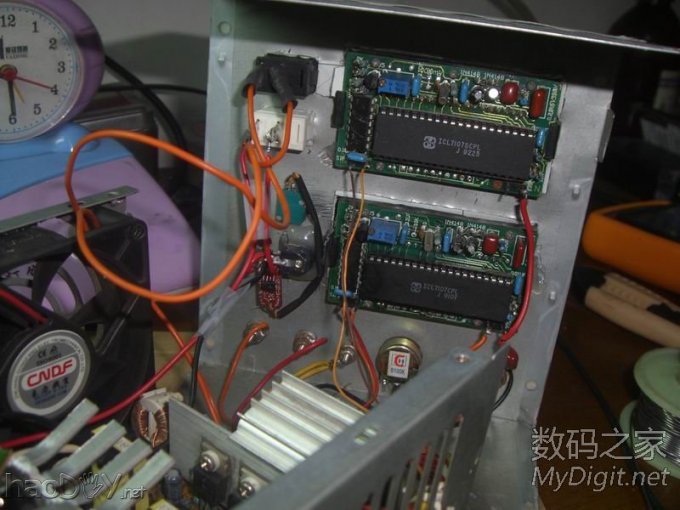

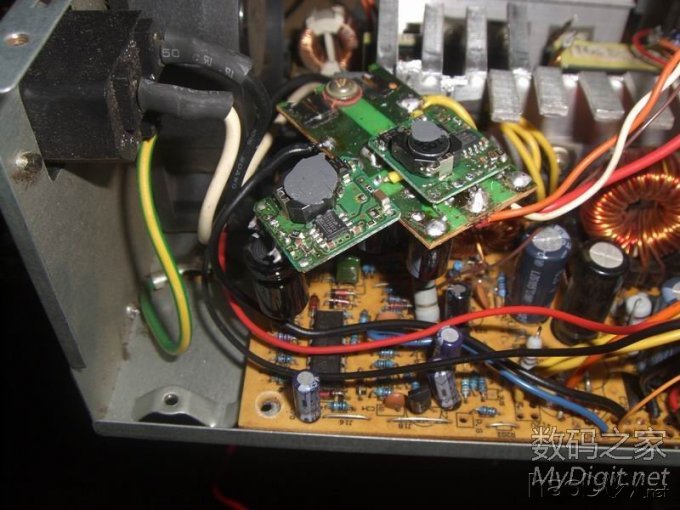

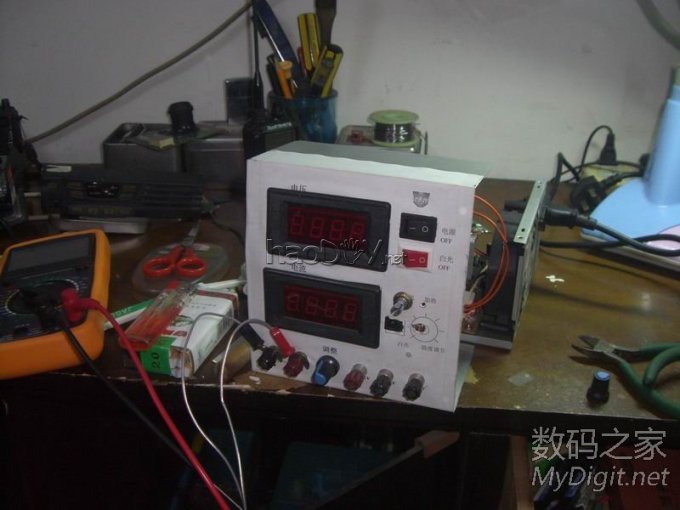

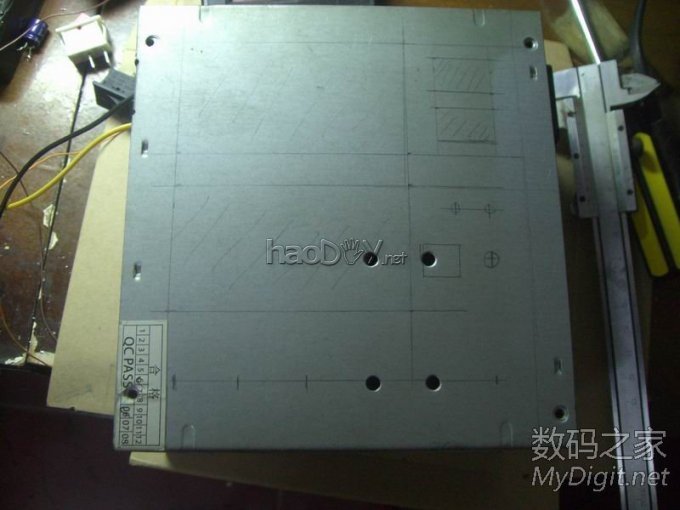

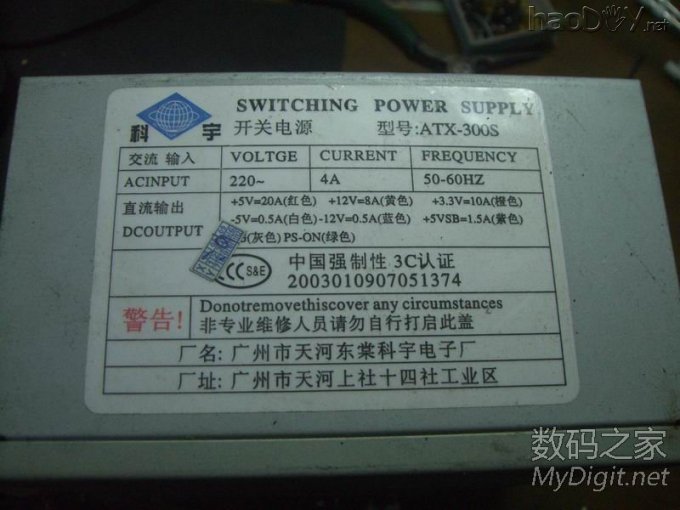

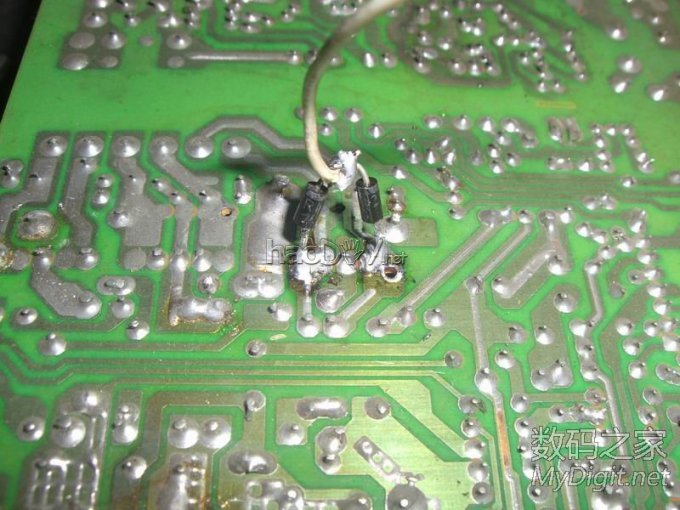

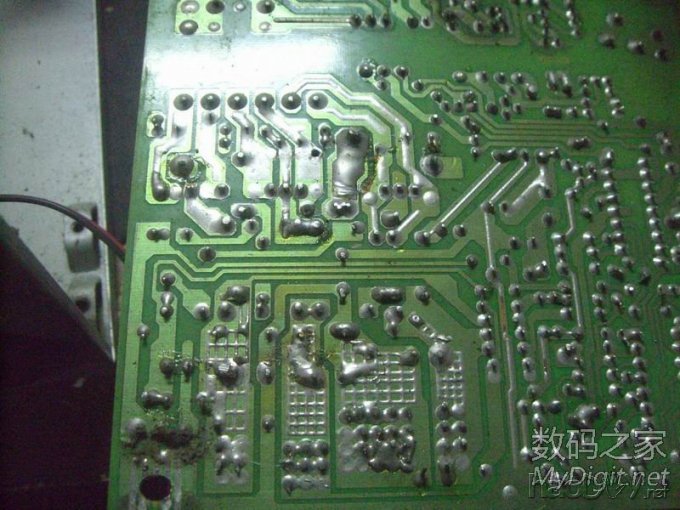

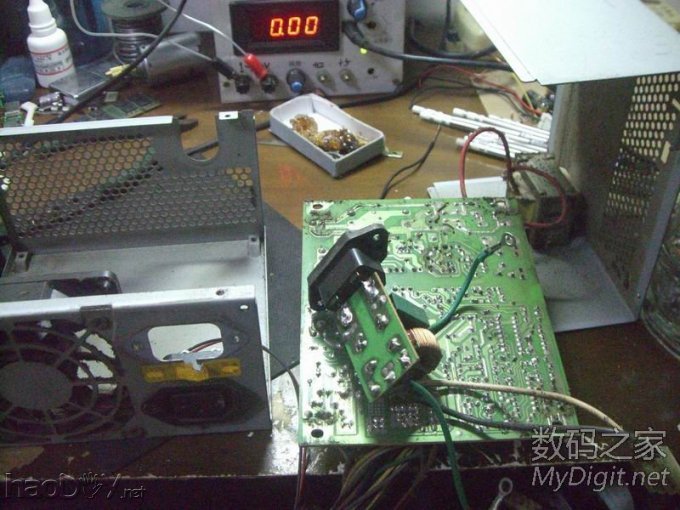

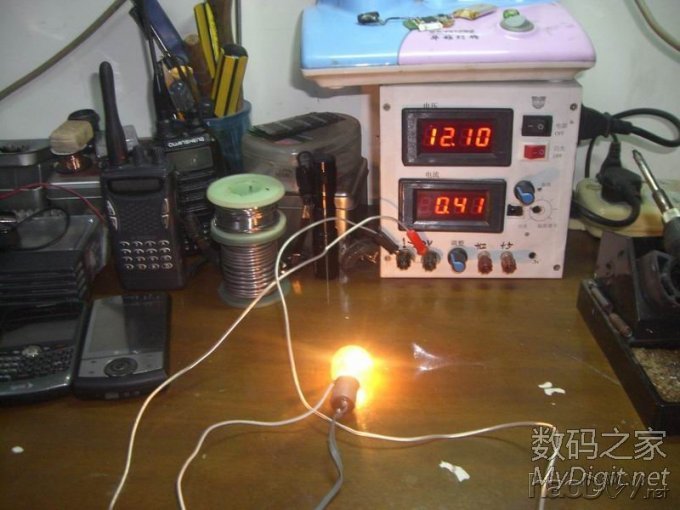

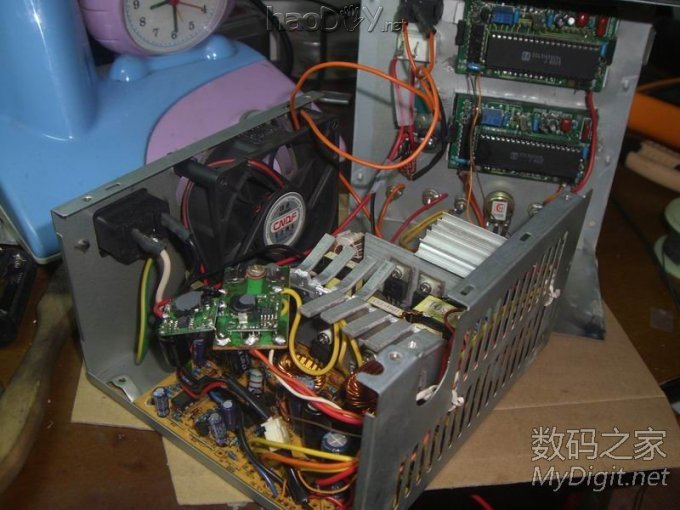

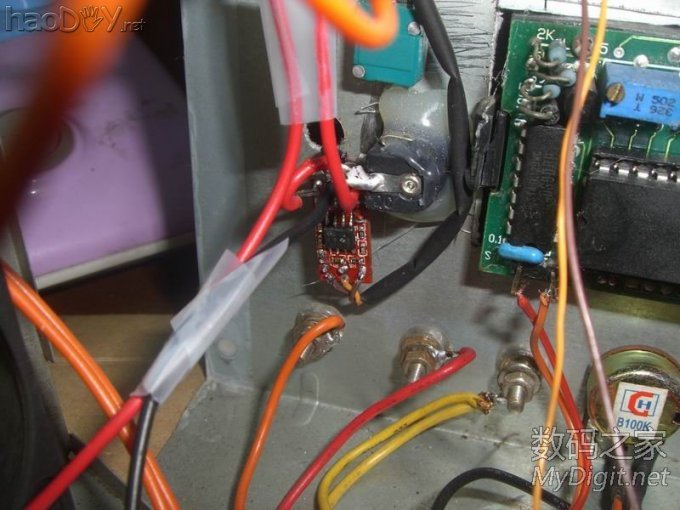

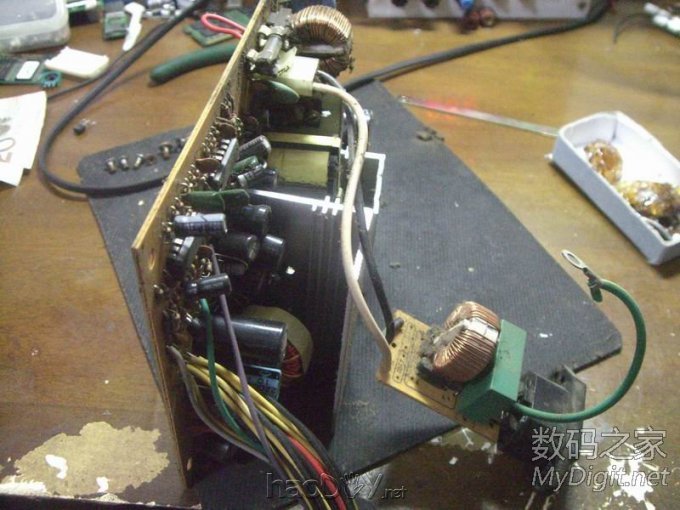

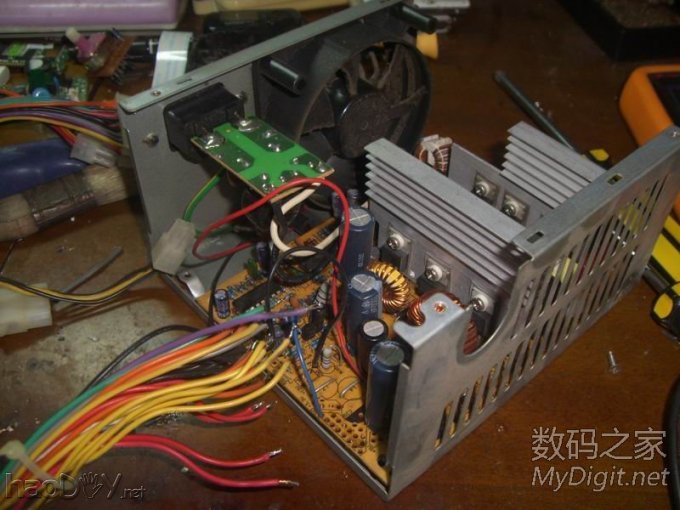

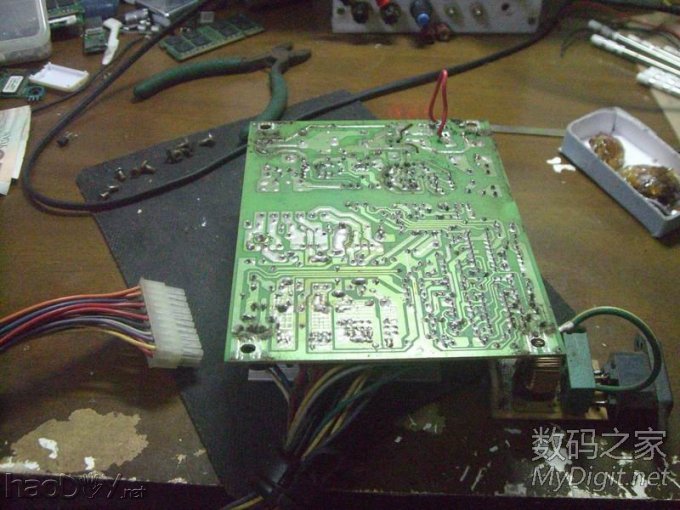

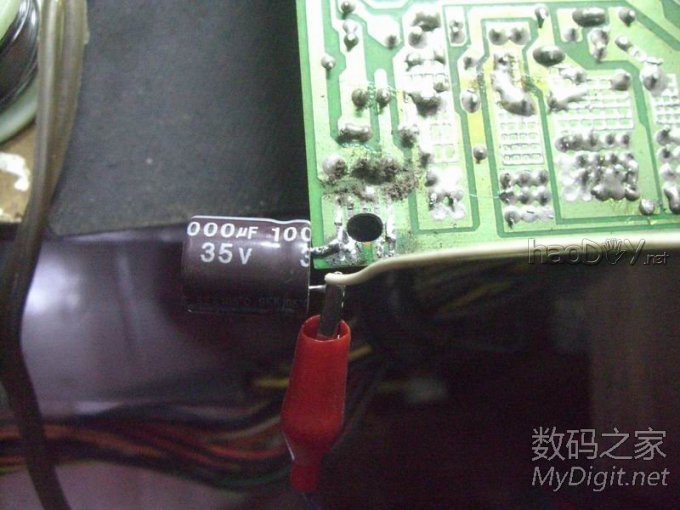

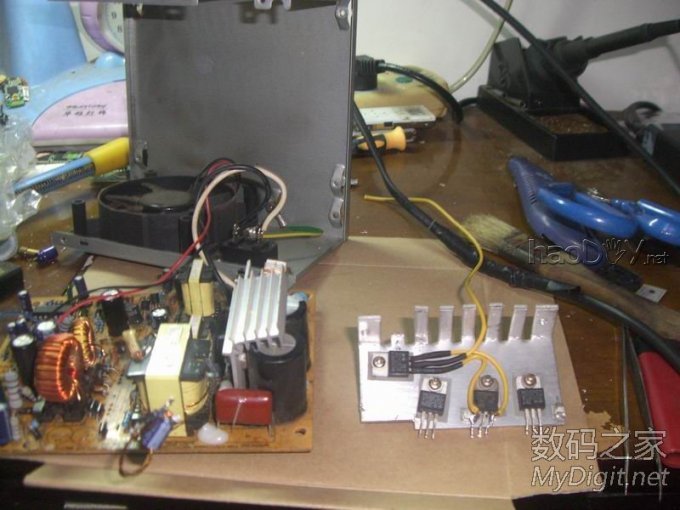

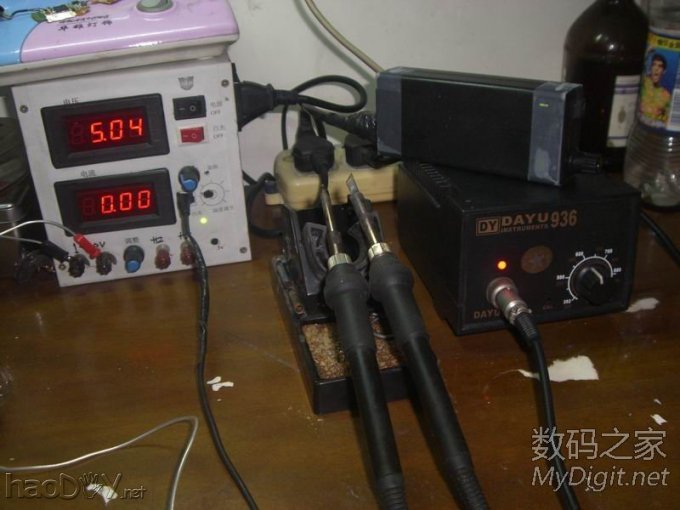

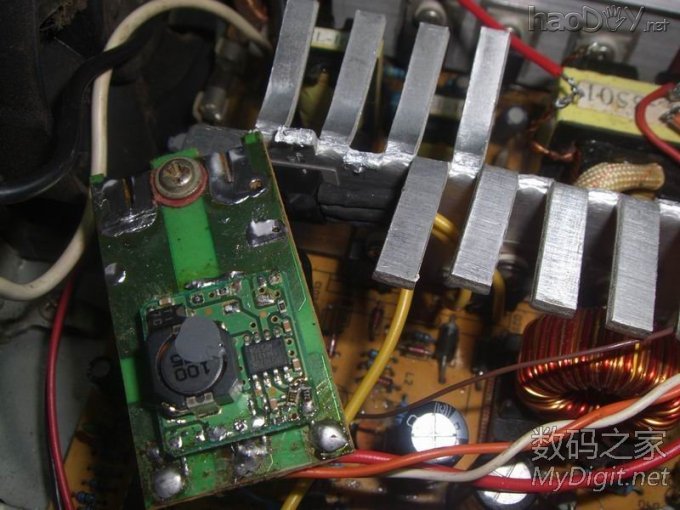

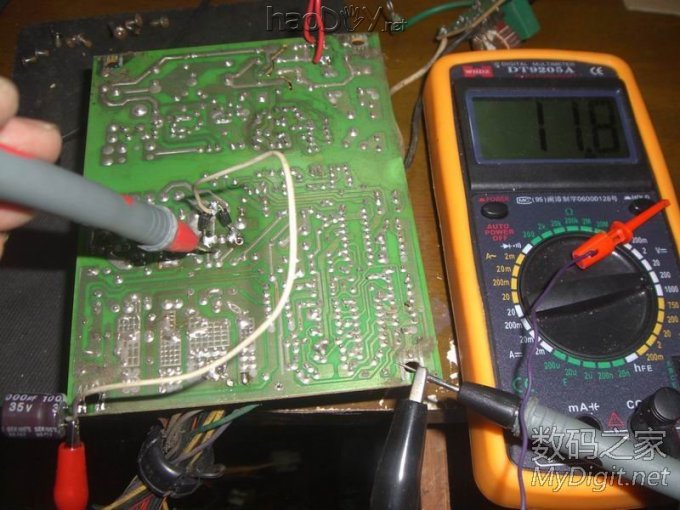

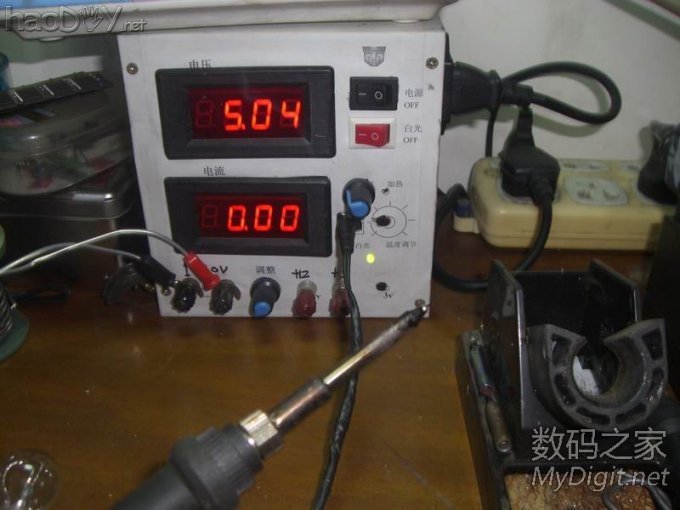

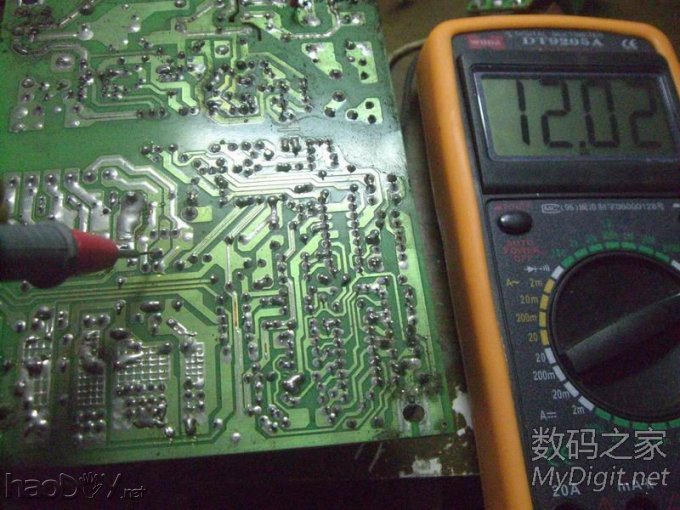

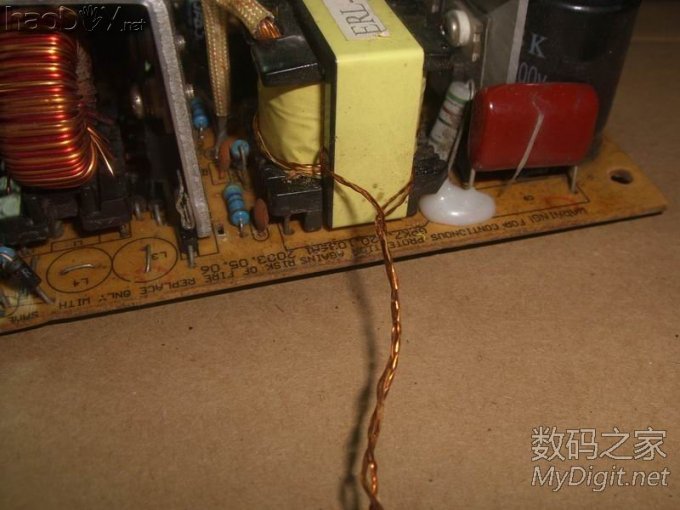

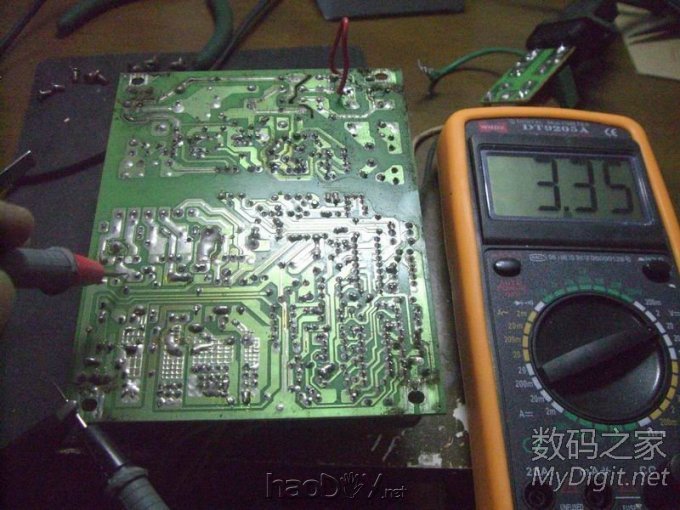

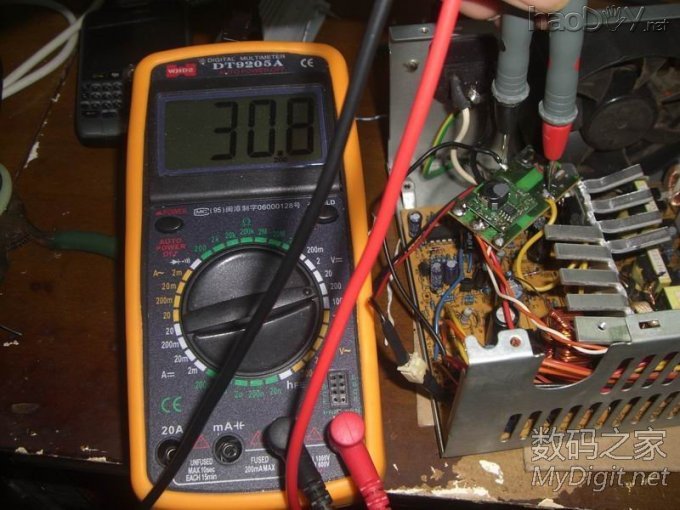

前不久,lm317电源挂掉了,看坛子里的弟兄用atx电源改可调电源受到启发,决定也做一个,为了尽可能利用原机的保护电路,就不拆除和改动电路了,加个3r33模块调压,输出电流也不错,原机的12v和5v引出来可以单独供电,话不多说,请大家看图. 把电源输出拆掉 , 翻出2个数字表,打算加上去 在原来绿线和黑线位置加上一根短路线,让atx通电直接开机,顺便把散热片 掰开,腾出空间 . 电流表不能和电源共地,否则会烧坏芯片,用漆包线在输出变压器上 绕一圈左右,加半波整流滤波,得到将近5v供电,这样电流表就没问题了. 找出一个双端二极管,接上线,嗯,为了安全,还是加上套套. 取下原机整流板,把刚才的二极管打孔安装上去,并找出原机12v整流管位置, 把加上套套的管子并上去.管子中间的输出脚不用并上去, 把整流板复原后的样子,发现板子上有多余的孔,就把线焊在板子上了 下面隆重请出国际名模,------------------------3r33 模块已被改成降压模式了, 把黄色输出线接上,从原机地线处引入地线,得30v左右电压 [attachment=1032960] 电路部分到此大致差不多了,得想办法装电压表啥的了. 可能有些朋友还没看明白是啥意思 其实很简单, 就是加一个双端二极管 正负半波整流后得30v左右的直流电压 然后通过3r33 调压模式输出 0.96至20几伏 视你模块调压比而定, 这样加的好处是不用拆除和改动电路 简单附加几个元件 就得到需要的电压, 上面不知道怎么回事,多了一张图片,编辑了几次也没搞掉,算了,不管他,无视之. 勾画出大概位置 电钻,电磨伺候的结果 山寨一张面板,美化下铁面孔. 把表头和开关等撞上去的样子, 侧面也来一个 白光控制器当然不能放过, 30v给白光供电不安全,在加一个3r33 输出20v,懒的在打孔,直接并在一起. 壳子里全貌 组装前在看一眼,3.3v输出座,顶住风扇了,怒,拆之. 装好后用一摩托车尾灯,试机,有2道灯丝,21w和9w,先搞21w试试 9v 灯光已经很刺眼了. 12v时候 21w太亮了,改成9w灯丝 依然刺眼 白光工作时候,对电流表干扰很大,不过对电压输出没啥影响, 就是电流表数字猛跳,看多几次也习惯了,有哪位大大知道解决方法 望指点一二. 白光待机的电流表 有了白光,936焊台下岗前的留影. 850风枪貌似也用不上了,决定下岗,拍照留念.
|
