光立方+小音箱,这个设计请手动点赞 视频

时间:2017-05-11 21:08来源:网络整理 作者:haodiy 点击:
去年的时候也做了一个光立方,就从箱子里搬出这个陈年旧货,拍了点照片和视频,和大家一起分享一下。去年大学毕业,下半年的时候恰好女朋友生日,就想着自己做个

去年的时候也做了一个光立方,就从箱子里搬出这个陈年旧货,拍了点照片和视频,和大家一起分享一下。



光立方+小音箱,这个设计请手动点赞 视频




去年大学毕业,下半年的时候恰好女朋友生日,就想着自己做个东西作为生日礼物,于是呢,在一次上班调试电路的时候偶然想到可以做个光立方试试,于是乎整体构思什么的花了大概小半个月时间,制作调试写程序花了一个多月,基本上都是下班之后,自己买了工具在家捣鼓,再来看看正面



光立方+小音箱,这个设计请手动点赞 视频




我做的时候,考虑的比较多,是想把它作为一个产品来构思设计的,在这上面用了蛮多的时间。

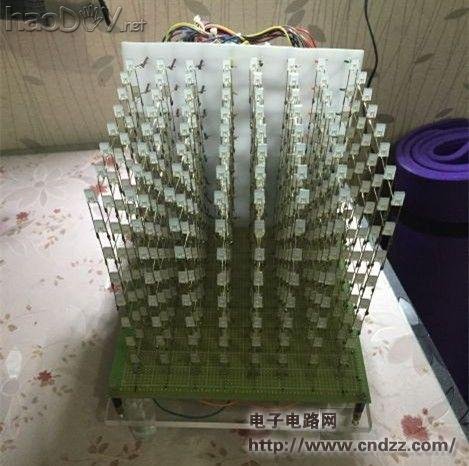

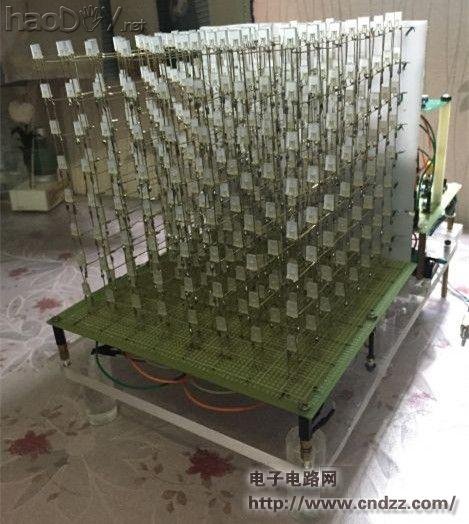

  正面是512个雾状LED,这个不用多说了,光立方大多数都是这样的。不过我用的是彩色的,也不能说是全彩吧,毕竟也只有红绿两种颜色,总共可以算是1024个点位。主控芯片也是STC12C5A60S2,我平时工作的时候用这个比较多,所以自然也是选了这个;驱动也是和大家差不多573+2803



光立方+小音箱,这个设计请手动点赞 视频




不过我为亮度可调加了电位器,还有因为红绿发光二极管发光时的压降不一样,我还加了一部分4001平衡压差。

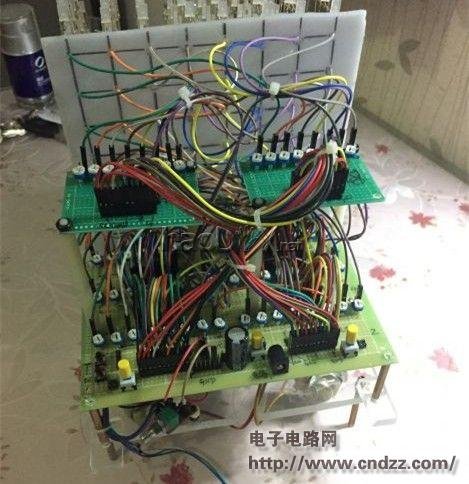

其它的嘛,就是没有选择做PCB,全部都是自己手工焊接的。这个工程量有点大,相信做过的都知道,不过我为了它整体好看,可谓真是花了点大功夫。



光立方+小音箱,这个设计请手动点赞 视频

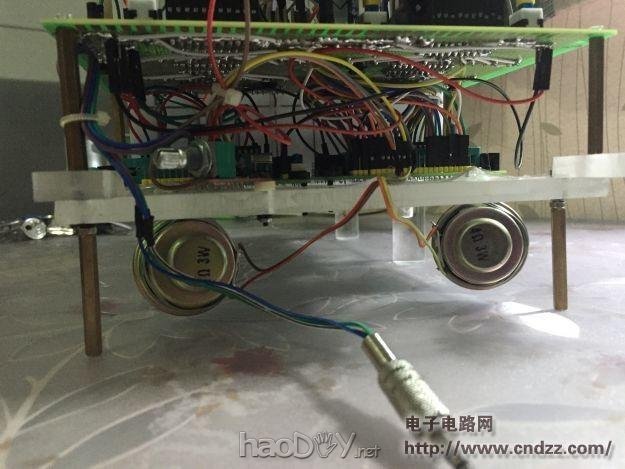

相信大家也看到了,下面有俩个小喇叭,对的,我在这里面加入了小音响的功能,自己做了一个小功放,配两个喇叭组成个立体声小音箱,接口是3.5mm的耳机接口,可以插在手机电脑什么的上播放音乐;



光立方+小音箱,这个设计请手动点赞 视频

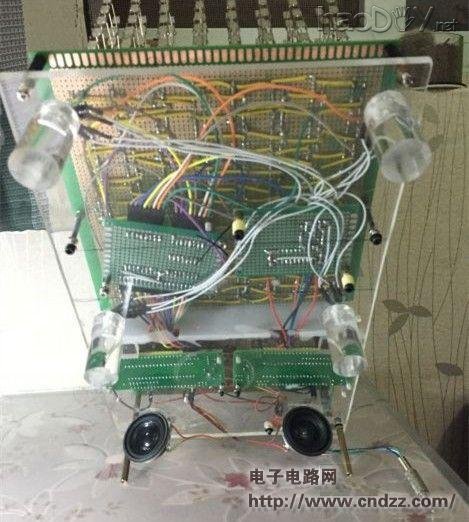

还有一点呢,大家看到它下面有6根柱子,俩根是铜柱,剩下的四根是透明的,它是有机玻璃做的,也叫亚克力,是我们DIY爱好者比较喜欢的好东西,我在每根柱子里面都嵌入了一个全彩的LED,不过为了这个我也是费了相当的一番功夫,第一个是切成四个等高的小圆柱,没有什么好的切割工具,打磨的时候不知道那个玩意儿不能碰酒精,一开始用研磨片磨得时候蘸了 酒精,一边打磨一边用卡尺测,搞了半天磨好了之后过了半个小时发现全部开裂了,当时就醉了。。。然后又去重新做,最后在柱子上打孔,也是费了一番周折,反正那个做的艰辛呐。。。。

做好了去送给女朋友的时候她还是蛮感动的,她室友也是赞不绝口,感觉当时心里想,前面将一个多月每天晚上下班就倒腾这个,有时候经常熬过凌晨,值了!

后来女朋友又给我带过来了,她说让我编点更好看的再给她看。

然后那会儿年底了,公司年会,我做了主持人,我就想要不编个程序去展示一下;花了好几天时间构思,后来编了一段音乐动画;

先给大家看一段柱灯的效果
