创意生活,DIY美轮美奂的幻彩灯条,支持手机控制 视频

时间:2017-05-11 21:16来源:网络整理 作者:haodiy 点击:
1.思路: 幻彩灯条可以通过手机APP或者WEB端远程控制三色灯条的闪烁模式,亮度,颜色,灯条显示长度。 该设备主要将三色灯条通过连接Atom核心板从而接入IntoRobo

    幻彩灯条可以通过手机APP或者WEB端远程控制三色灯条的闪烁模式,亮度,颜色,灯条显示长度。

    该设备主要将三色灯条通过连接Atom核心板从而接入IntoRobot云平台,可以通过WEB和手机端APP定制的控件进行远程控制。

2.所需材料:

器材名称



数量



Atom核心板



1



三色灯条



1



5V 2A电源



1



USB电源



1



USB数据线



1



杜邦线



若干



Atom Shield扩展板



可选



    说明:Atom Shield扩展板是Atom的配套扩展板,其将5V电源管脚、3.3V电源管脚和GND管脚进行了扩充,其余IO管脚与Atom的管脚一一对应。为方便接线及演示该教程的演示图片均连接使用了扩展板。

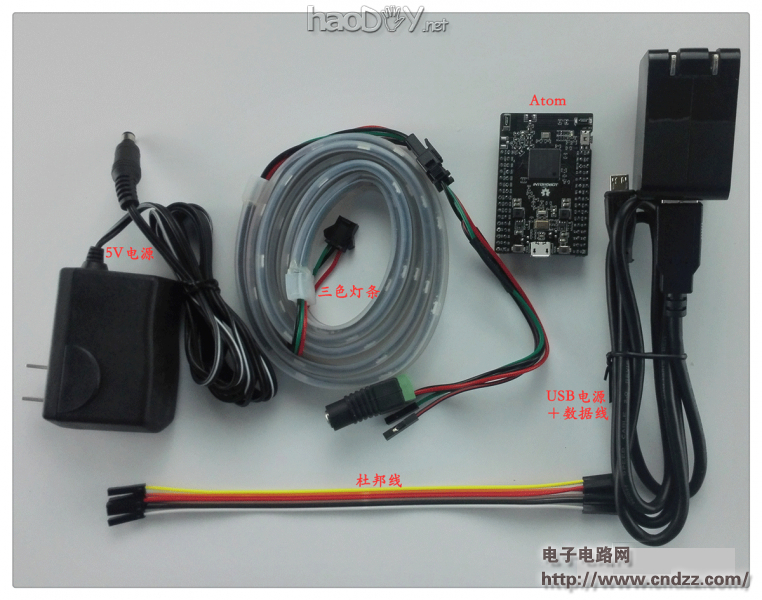

所需器材如图:



创意生活,DIY美轮美奂的幻彩灯条,支持手机控制 视频

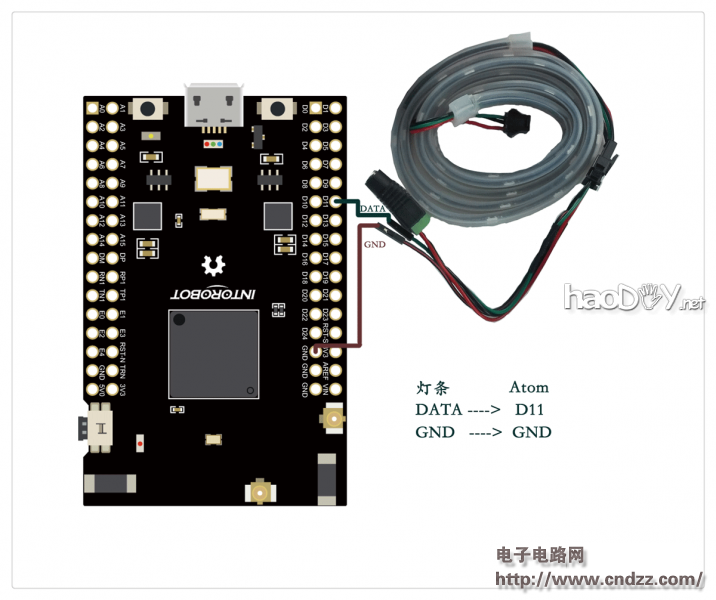

3.接线方式

    将三色灯条接入Atom核心板,接线如下:

灯条



Atom



引脚说明



GND



GND





DATA



D11



数据传输



如图:



创意生活,DIY美轮美奂的幻彩灯条,支持手机控制 视频




4.参考设备配置

    1)通过手机APPAtom核心板完成配置,成功连接至IntoRobot云平台

    2) WEBAPP选择对应参考设备,复制至已配置的设备

    3)根据提示完成程序的烧录

     4)设备正常运行

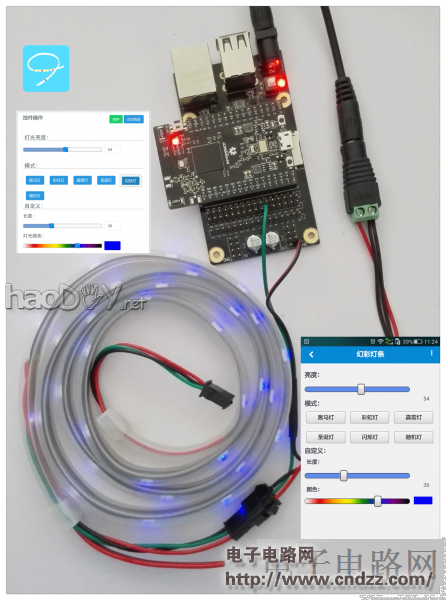

5.运行演示



创意生活,DIY美轮美奂的幻彩灯条,支持手机控制 视频




6.应用场景及扩展

    远程控制灯条的闪烁状态,亮度等。可应用于各大楼的LED灯的控制。

7.视频展示
