DIY Gamebox复古掌上游戏,四种游戏随意切换视频

时间:2017-05-12 20:06来源:本站 作者:haodiy 点击:
概述:全家福演示视频:这是我参加STC单片机系统设计大赛的一个小作品,刚开始的原型只是一条蛇。。所 谓一百个程序员有一百条蛇,刚开始我只是想把我之前用C语

概述:

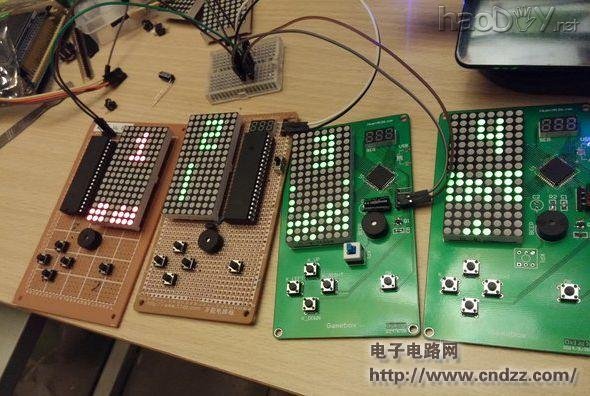

全家福

DIY Gamebox复古掌上游戏,四种游戏随意切换视频




演示视频:


这是我参加”STC单片机系统设计大赛“的一个小作品,刚开始的原型只是一条蛇。。
所 谓一百个程序员有一百条蛇,刚开始我只是想把我之前用C语言写的贪吃蛇程序拿到单片机,在8*8的点阵跑一下,但觉得有点简单,在 STC12C5A60S2单片机下只用了不到程序10%觉得还是加点什么的,后来就加了俄罗斯方块,赛车,打飞机。。索性做了个简易的GUI界面。

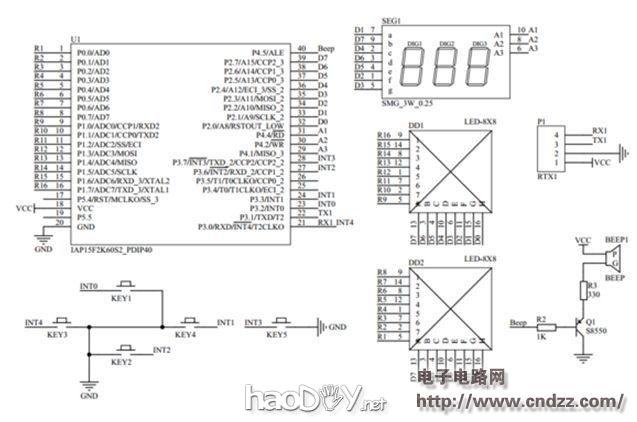

硬 件结构非常简单,用了一个逆天IAP15F2K61S2单片机,直接管脚推挽模式驱动单片机,电阻什么的都不管了,不用任何外围IC,两个8*8点阵和三 位数码管,共用一组数据口,几乎用了单片机所以引脚;采用逐点扫描方式,并且用软PWM调节亮度,妈妈再也不用担心我单片机电流过载了而烧坏了~

DIY Gamebox复古掌上游戏,四种游戏随意切换视频

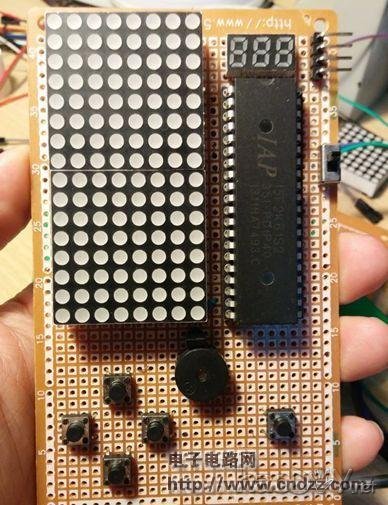

洞洞板版本:



DIY Gamebox复古掌上游戏,四种游戏随意切换视频

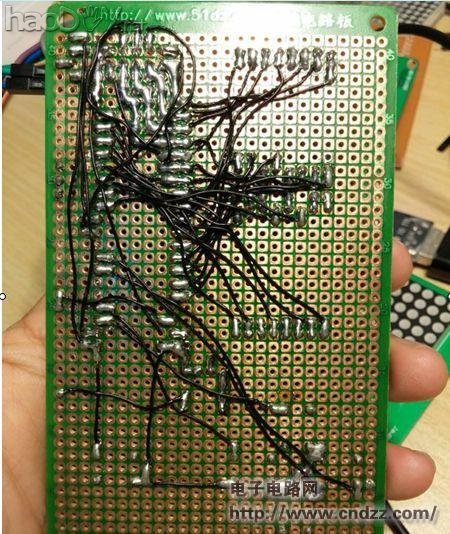

可怕的背部飞线:



DIY Gamebox复古掌上游戏,四种游戏随意切换视频



原文地址:

(详细内容请阅读PDF文档)
