自制具有时间识别功能的门锁门窗报警器
时间:2012-12-31 16:08 来源:网络 作者:网络整理 点击:次
这里先容的门锁报警用具偶然刻辨认成果，主人开门是正常开门，一样平常30s内可完成开门举措，因此它不会报警，生疏人试着开门或小偷撬门不是正常开门，凡是费时较长，一旦时刻高出30s，它就会发出报警声，具有较大的适用代价。

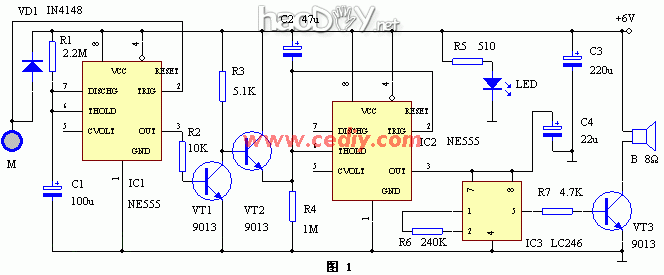

时基电路IC1与R1、C1构成暂态时刻T＝4min阁下的单稳态触发器，平常IC1处于稳态，其③脚输出低电平，VT1截至，VT2导通，电容C2被VT2短接不能充电，时基电路IC2的阈值端⑥脚为高电平，③脚输出低电平，报警声集成电路IC3无供电不事变，扬声器B无声。 M是触摸电极片，与金属门锁相连。当有人开锁时，人体感到的杂波的负半周加至IC1的触发端②脚，使IC1进入暂态，③脚输出高电平，此时三极管VT1导通，VT2截至，电源可通过R4对C2充电，跟着充电时刻的延迟，IC2的②脚电位不绝降落，约经30s，IC2翻转，其③脚输出高电平，使IC3得电事谍报警。假如开门时刻在30s以内，则IC2的③脚为低电平，电路不会报警。报警声响一连时刻由IC1的暂态时刻T1抉择，T1＝1.1R1×C1＝4min，4min后，IC1的③脚输出低电平，VT1截至，VT2导通，IC3失电，报警声遏制。假如再次触碰门锁高出30s，电路又能从头报警。 元器件清单见下表:
600) {i=this.width; j=this.height; this.width=600; this.height=j/i*600;}">
编 号 名 称 型 号 数 量 编 号 名 称 型 号 数 量
R1 电阻 2.2M 1 C3 电解电容 220u 1
R2 电阻 10K 1 C4 电解电容 22u 1
R3 电阻 5.1K 1 VD1 开关二极管 IN4148 1
R4 电阻 1M 1 LED 发光二极管 1
R5 电阻 510Ω 1 VT1-VT3 晶体三极管 9013 3
R6 电阻 240K 1 IC1、2 时基电路 NE555 2
R7 电阻 4.7K 1 IC3 报警音响集成电路 LC246 1
C1 电解电容 100u 1 B 扬声器 8Ω 1
C2 电解电容 47u 1 M 触摸片 廉价 1
电源可用电池组(四节干电池串联)供电，但切不行用电容降压的电源电路供电，以免触电! (责任编辑：admin) |
