红外线遮挡式报警器的制作

时间:2014-06-17 13:44 来源:未知作者:admin 点击:次

翻译：蔡国瑞　　原文

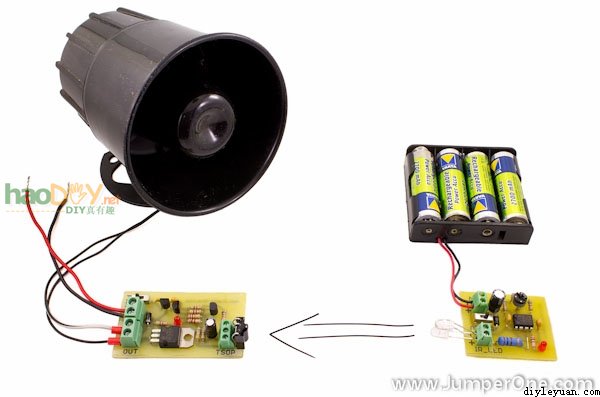

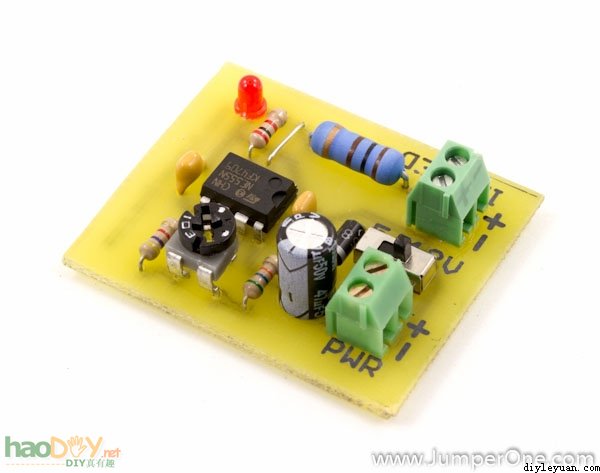

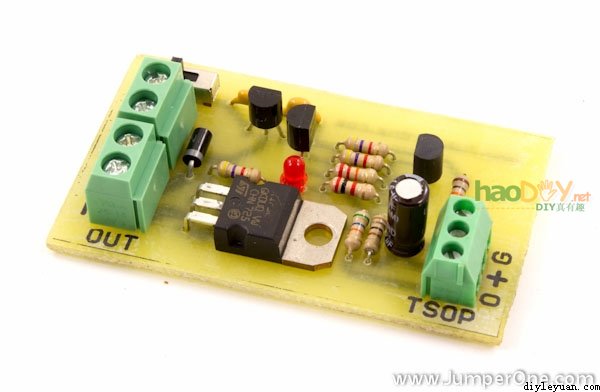

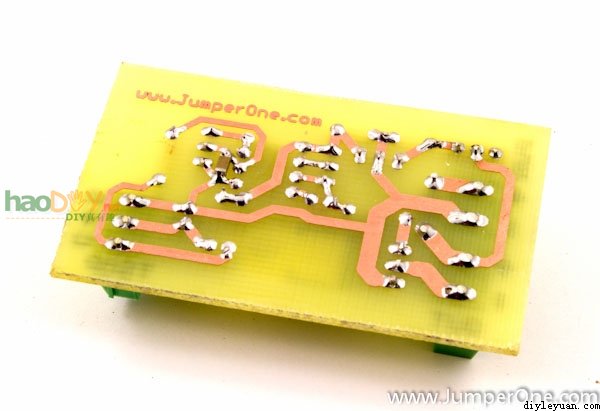

制作的红外遮挡式报警器实物图

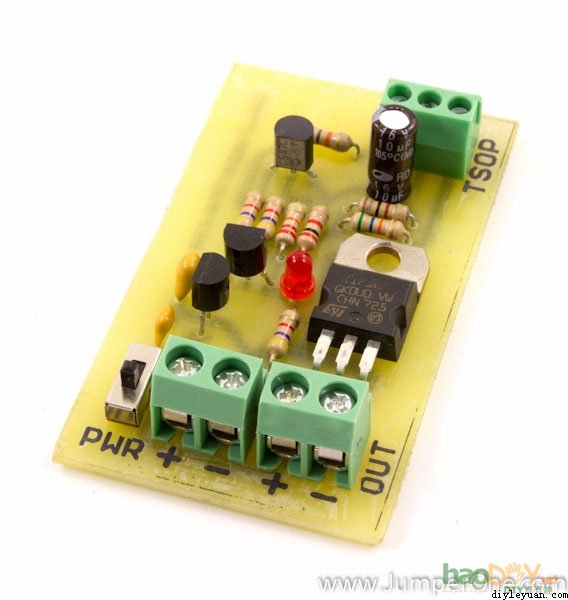

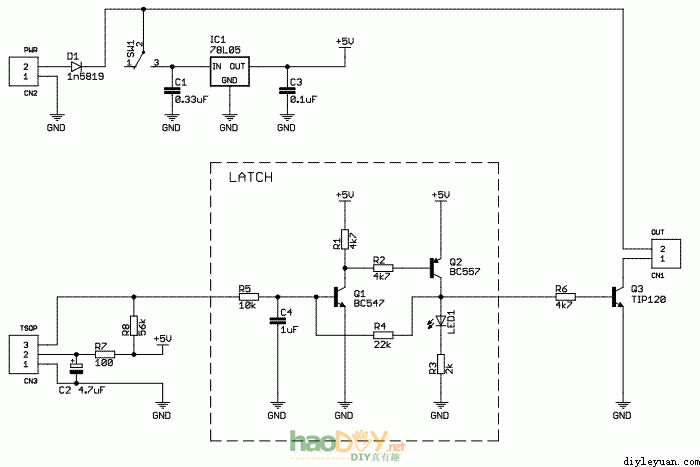

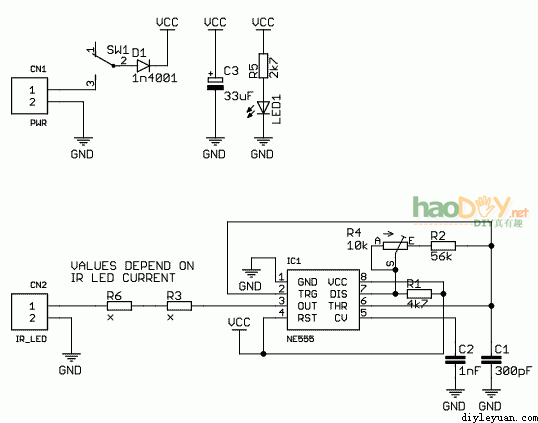

　　这是一个遮挡式红外线报警器的制作电路，他有两部分组成，一部分是发射电路，另一部分是接收电路。将发射器发出的红外线对准接收器，如果中间没有障碍物，则报警器不报警。一旦有遮挡物挡住了红外线，哪怕是一瞬间的遮挡，他立即触发报警器报警，你可以选择你想要的报警方式。例如你将报警器安装在你的房间里，一旦有人进入你的房间，便可以触发接收器工作，接收器控制警笛报警或者控制房间门自动关闭，就像电影里的一样。

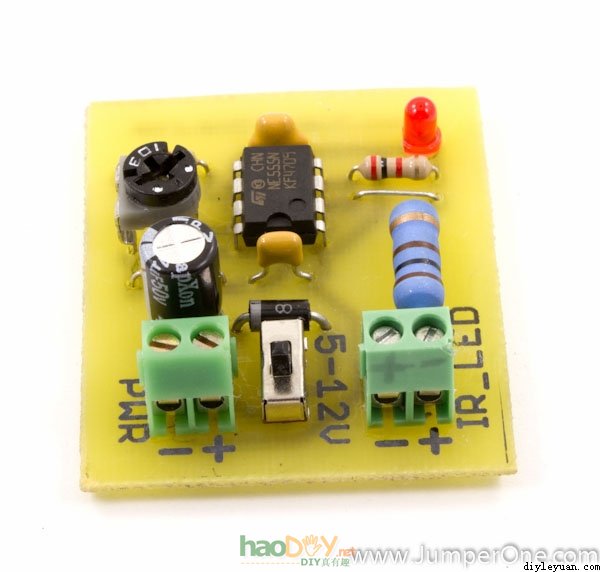

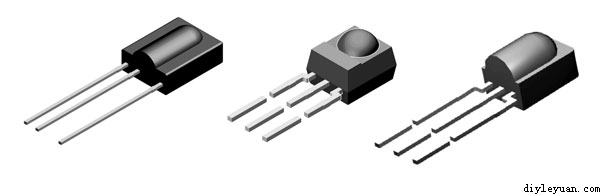

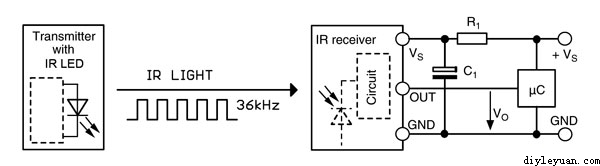

　　第一件事要做的是，连接LED或激光发射端的直流电源，并使发射端的光线对准接收端的红外接收管。我不能在环境光线不断变化的条件下去调试。例如，你校准放大器工作在阴天，然后灿烂的阳光照射在这种情况下，它不会触发报警。
