制作由无线收发器组成的多用途报警器
时间:2012-12-31 16:08 来源:网络 作者:网络整理 点击:次

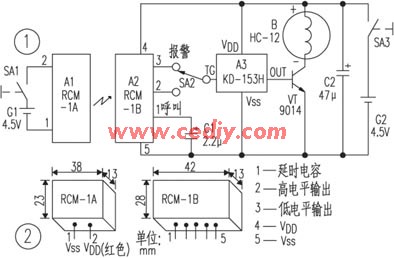

| 本文先容的多用途报警器，由一台微型无线电发射器和一台吸取报警器构成，它可普及用于物品的防盗防失，而且还能扩展成果用作幼儿、精力病人走失报警、无线遥控门铃、小门生就寝唤醒器等近间隔内的无线电单向传呼。本装置电路简朴、建造轻易。 事变道理 电路如图１所示，个中无线电遥控发射模块Ａ１和电池Ｇ１、电源开关ＳＡ１组成发射器；无线电遥控吸取模块Ａ２、模仿声集成电路Ａ３等组成吸取报警器。 平常，Ａ１模块内藏天线向周围空间发射出频率约２５０～３００ＭＨｚ的超高频调制电磁波，在有用浸染间隔范畴内，被Ａ２模块内的微型吸取天线吸取，经内部 电路解调、放大、检波、延时和电平转换后，从第脚输出低电平，Ａ３因ＴＧ脚处于低电平而不事变，三极管ＶＴ截至，讯响器Ｂ不发声。一旦收、发机间的间隔超 过１５ｍ，Ａ２就会收不到足够强度的发射信号，于是Ａ２的第脚跳变为高电平，从而触发Ａ３内部电路事变，并通过ＯＵＴ脚重复输出内储的“叮—咚”声电信 号，经ＶＴ功率放大后，驱动Ｂ发出报警声。 ＳＡ２为成果选择开关，当置于“报警”位置时，本装置可用于物品的防盗、防丢、防忘记。当 ＳＡ２拨向“呼唤”位置时，因Ａ２第脚只有在吸取到Ａ１发射来的电磁波时才会输出高电平（与第脚正好相反），并触发Ａ３事变，使Ｂ发声，以是可用作近间隔 内的无线电单向传呼，如无线遥控门铃、就寝叫醒器等。Ｃ１为延时电容器，它能使Ａ２状态改变痴钝一些，从而加强模块的抗滋扰手段。 元器件选择与建造 Ａ１、 Ａ２别离选用新奇ＲＣＭ－１Ａ和ＲＣＭ－１Ｂ型超短波无线电遥控模块套件。该模块是将高频模仿电路、收发天线和数字电路配对换好后，用环氧树脂灌封而成的 殽杂集成器件，其形状尺寸及引脚分列如图２所示。该模块按有用节制间隔远近分别为Ⅰ型（１０～１５ｍ）、Ⅱ型（２０～３０ｍ）和Ⅲ型（３５～４５ｍ）３ 种，本建造宜选用Ⅰ型产物。 Ａ３选用ＫＤ－１５３Ｈ型“叮咚”门铃专用集成电路芯片，亦可用ＨＦＣ１５００系列集成电路内储“叮—咚”声 的芯片直接取代。Ｂ用ＨＣ—１２型微型电磁讯响器，其特点是发声服从高、体积小。Ｇ１用三粒ＳＲ４４或Ｇ１３－Ａ型扣式氧化银微型电池串联而成。Ｇ２用三 节５号干电池串联而成。如欲进一步缩小体积，也可行使７号电池或ＳＲ４４型扣式微型电池。 发射器电路焊装在犹如洋火盒般巨细的塑料壳内， 并拴上一根长约６０ｃｍ的尼龙套绳，便于行使。吸取报警器电路焊装在塑料ＢＰ机外壳内，以便于行使者随身携带。本电路无须调试便可投入行使。发射器事变电 流实测仅１．２ｍＡ阁下，吸取报警器静态等待电流实测仅０．８ｍＡ阁下。
|
