电水壶自diy制作自制动断电控制器

时间:2012-12-29 20:52来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

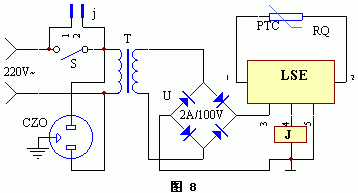

该装置的电路事变道理见图8。先在电水壶上用环氧树脂沾牢一只片状正温度系数的开关型热敏电阻RQ。将RQ的两头接到LSE的①、②脚,将水壶插入电源插座CZO中,揿下电源开关S,此时因为电水壶中的水温较低,RQ的阻值较小(<50K),故LSE的④脚输出高电平,继电器J当即吸合,常开触点j闭合,电水壶通电事变。松开手后,继电器J触点自保。一旦水沸腾(100℃),RQ的阻值阶跃上升,宏大于50K,相等于LSE的①、②脚回路断开,故LSE的④脚输出低电平,J开释,其触点j断开,彻底割断了电水壶的电源,使主人烧水后外出无后顾之忧。个中RQ应选用正温度系数的开关型热敏电阻,其居里点为100℃。
