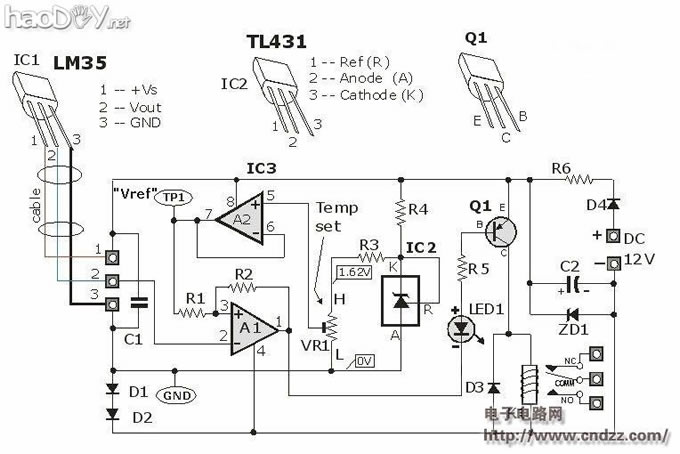

這是一個以LM35為感溫元件溫控開關電路，電,路圖如下:

由於LM35感溫後是以電壓輸出，我們把感測到的壓送至IC3的A1做為比較器的負端輸入，而IC3的正端輸入是由我們設定的基礎電壓，也就是要跟LM35送來的電壓比較，所以基礎電壓的來源一定不非常穩定，電路中是由TL431(IC2)來獲得穩定的參考電壓，經由VR1的分壓調整，來改變要設定的溫度，所以完成後可能要實測一下來標定溫度的劇劃位置，由於電路是收集來的，並沒有詳細的原理說明，我只簡單的說明原理，希望這個有用的電路大家有幫助！

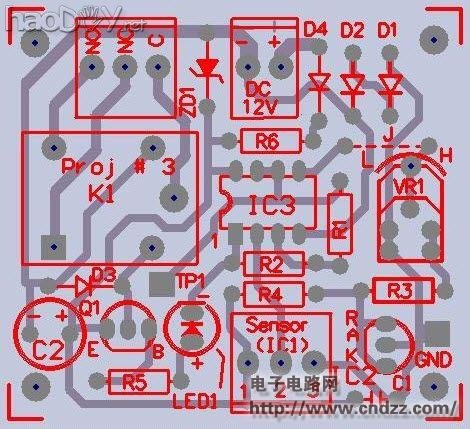

以下電路板零件配置圖：

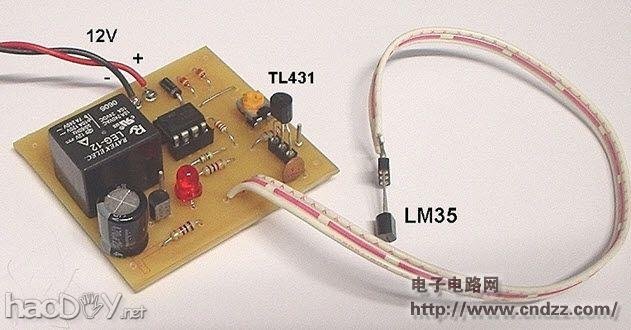

以下並有完成的照片給大家參考：
