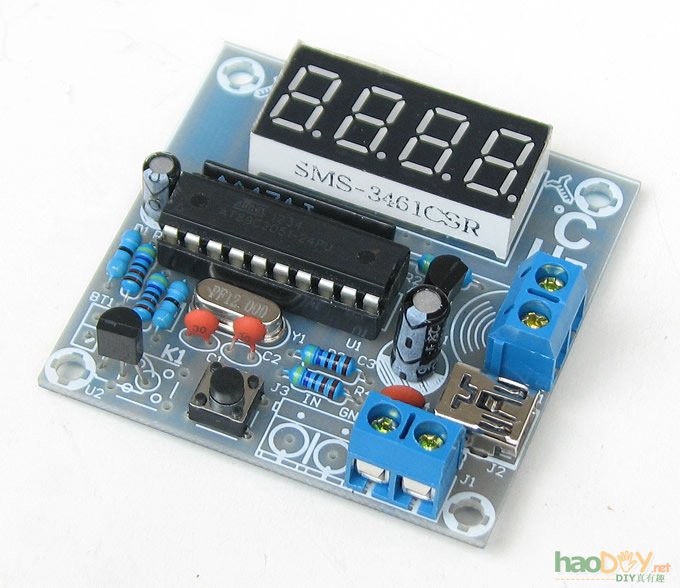

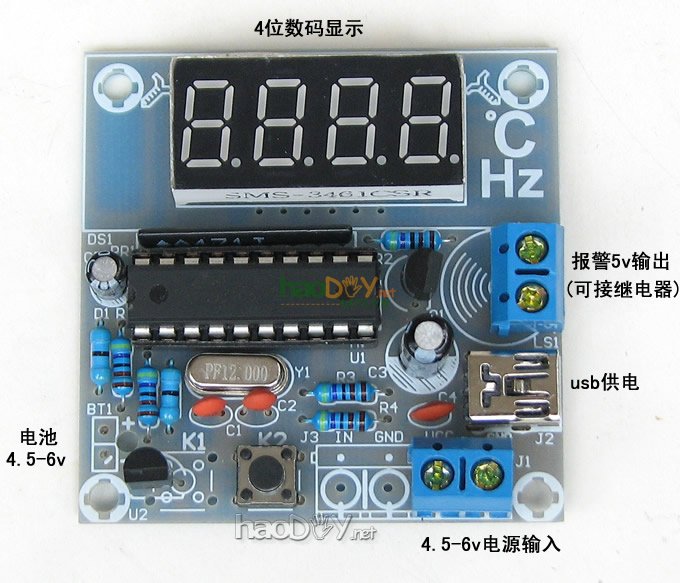

本电路采用用DS18B20（拆机品）做温度传感器，4位共阴数码管做显示，AT89C2051(拆机品)单片机或兼容单片机做处理控制，电路简单，无需调试，焊接无误，即可直接使用。接入5V±0.5V直流电源（注意区分正负极），也可以直接用USB线接入电源电路显示当前的温度值。 电路中还设计了一路超温报警控制输出： 当前温度超出设定温度时输出5V电压的接线柱，可驱动5V继电器等，如需接线柱请告知不然接线柱无法使用 设定温度方法： 实时显示环境温度值，轻触按键K2可以显示设定的温度报警值大约4秒钟，如需调整长按K2按键，设定温度值每秒钟减一度，从开机时设定的温度减到0度，温度设定值回到99度，依次循环。每次的设定值都会自动存储，下次开机不必再重新设置。掉电后也不会丢失，下次上电时，单片机会自动读入上次的温度设定值。 ■注意：温度传感器DS18B20（拆机品）外形和三极管很相似，安装时注意不要装错。 ■供电电压：直流5V 成品
接线图

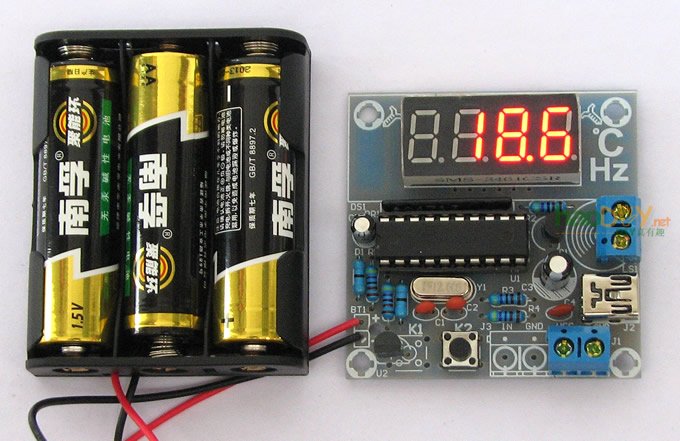

成品+3节电池 25元

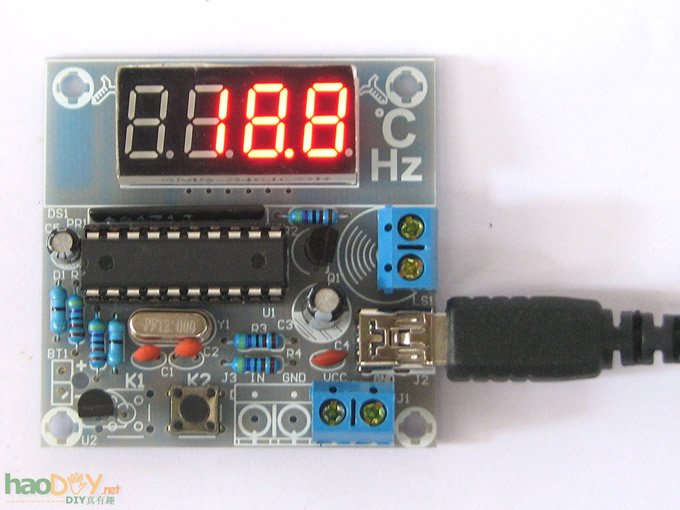

另外可以选usb供电(数据线另外购买) |
