基于51单片机的电容表、电感表、频率表，功能强大，能测量各种无极性电容、有极性电容、电感和频率。
参数：
电路板尺寸： 8*6CM；
供电电压：直流9-12V（供电范围还是比较宽的）
测量范围:
电感测量范围： 0.1μH--------1H
小电容测量范围： 1pF-------2.2μF（无极性电容）
频率测量范围： 20Hz------400KHz（可测小信号）
电解电容测量范围： 0.5μF--12000μF（电解电容）
F理论频率测量0-500k,取样误差几个hz内,这个功能可以说是附送的,不要白不要,不过对输入信号有一定要求,因为没用施密特触发,所以仅用来测量共模干扰少的理想波形.
注意以下几点说明：
1.由于是DIY产品，没有做读数的四舍五入和虚假优化。实际测试数值为实时数据，尾数会不断跳动属于正常；
2.测试接触尽量要接触可靠、良好；
3.测试时接好待测元件后松手测试，避免手干扰影响读数。
4.电源很关键，不好的电源会加重测试误差和数据跳动，严重可导致损坏393芯片。因此建议用我们的推荐电源供电。
5.因为手头没有标准的测量工具，所以无法测量本产品的测试精度，本产品作为一般的编程、学习、制作使用，如果要求高精度的请勿购买，谢谢。
焊接好的成品图片
使用方法：
刚上电的时候液晶大概会有2秒左右的白屏，这个是因为程序就是这样设计，上电2秒系统在计算一些后面测量需要用到的初始参考，白屏区间除了电源开关是按下的，其他的开关都要求弹起，如果有开关按下，后面的测量数据将不准确，切记！
白屏2秒后，液晶会显示：F/C/L Tester，这时就可以开始测量您要的元件的参数。
如测量无极性电容，按写“无极性电容的测试开关”后接好无极性电容可，如测量电感，按下“电感测试开关”接好电感后即可，5个功能开关同时只能按下一个，测试什么按下什么，没有用到的要求弹起。
无极性电容、电感、有极性电容测试的时候这些元件是不分极性接在测试座上，频率的测试需要分清极性，注意。
如果是购买套件焊接后后初次使用需要调节液晶的亮度，上电2秒后调节板顶端的10K电位器，使1602的显示效果达到比较好的状态
功能测试
测量标称示为152（1500PF）的薄膜电容，测量值为1534PF。误差分析：152电容是1500PF ，实测1534PF，测试误差为34PF，因为电容本身也有误差，精度为2.26%，这个数据精度是非常高的。
测量103瓷片电容(10000PF)，实测为8649PF，电容本身误差精度为20%。
断开空载测试，理论应该为0000000PF，实测为0000001PF，这是因为板本身也有感应电容，只有1PF，非常微小，几乎忽略不计，精度非常高。

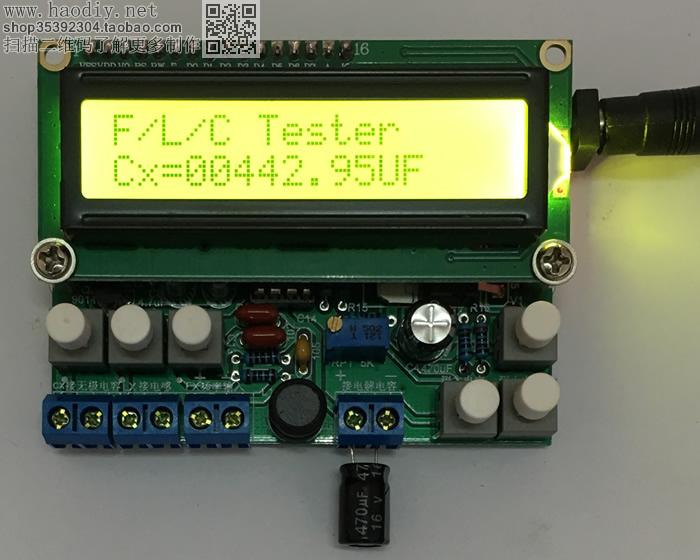

测量标称示为470UF的电解电容，测量值为442.95uF，误差精度为5.7%，因为电容本身也有误差20%，这个数据精度也还是比较高的
测量一个标称100uH的电感，实测104.0uH，精度为4%，电感标称精度为5%，电感测量精度非常高。
测量频率： 测量的示波器上产生的1000HZ信号，准确显示1000HZ，频率测量非常准确

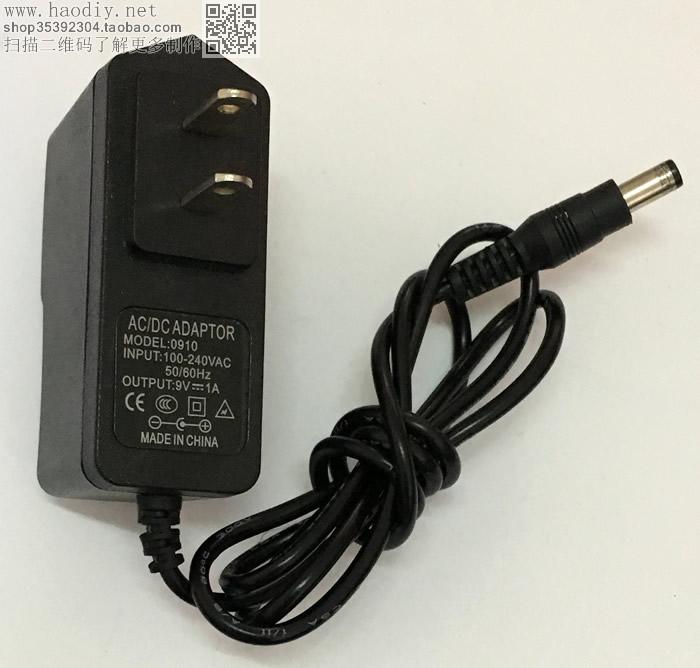

配套的9V1A直流电源
