功放软启动pcb文件

软件类型:国产软件 授权方式:免费软件 界面语言:简体中文 软件大小:0.02 MB 文件类型:.rar 运行环境:Win2003,WinXP,Win2000,Win9X 软件等级:★★★★★ 发布时间:2012-09-29 官方网址:http:// 演示网址:http:// 下载次数:
软件介绍
软启动:

电压由零慢慢提升到额定电压,使机器启动的全过程都不存在冲击,而是平滑的启动运行。

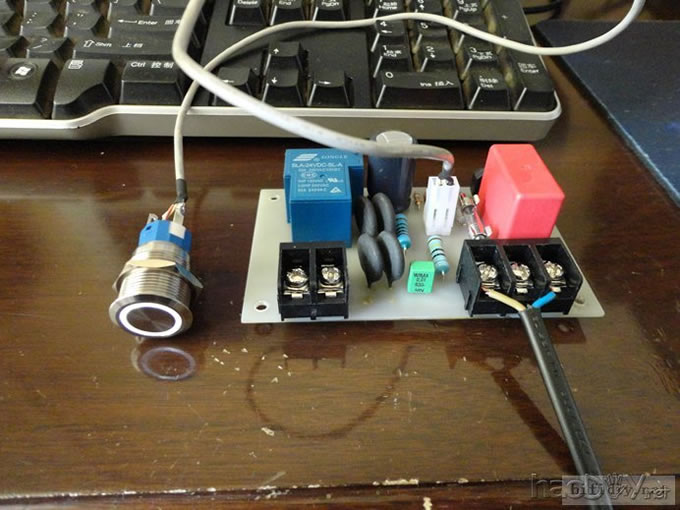

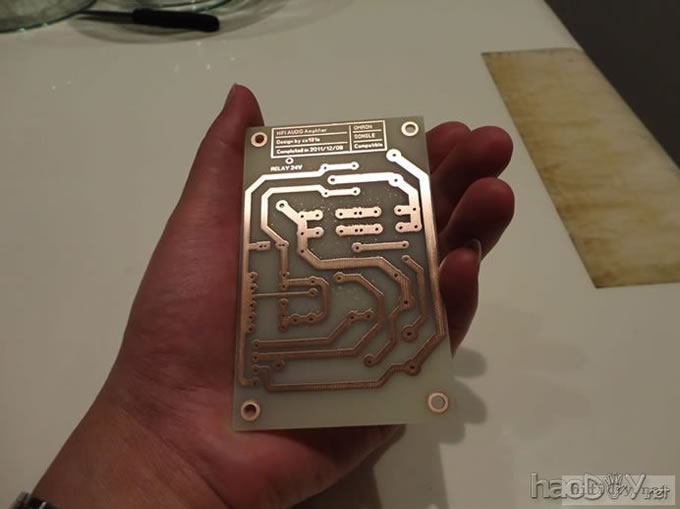

电路简单可靠但非常实用,有需要的下载PCB文件自己制作


电阻可用33欧 3W 当然如果有10欧 NTC就更好

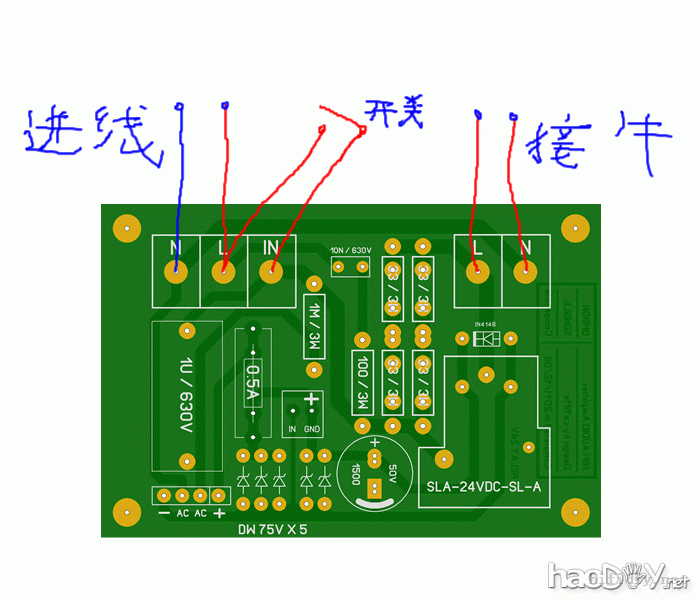

那5只并联的75V稳压管,不是用来做稳压用的,是防止万一1U/630V电容击穿时瞬间使稳压管导通烧断保险,主要是防止电解电容爆炸用的,这几个稳压管不用也可以。

那个插座是供24V电源指示灯用的,如果电源指示灯不从这里引出的话电流就会过剩,这时可以把输入电容适当减少,或者用一只电阻并在继电器电源脚分走相应电流
