金封hood jhl 1969功放 比较完美,带喇叭保护板 PCB文件

软件类型:国产软件 授权方式:共享软件 界面语言:简体中文 软件大小:0.09 MB 文件类型:.rar 运行环境:Win2003,WinXP,Win2000,Win9X 软件等级:★★★☆☆ 发布时间:2013-03-10 官方网址:http:// 演示网址:http:// 下载次数:
软件介绍
喜欢的可以下载做热转印,期待好消息希望大家玩得开心!

谢谢香辣匠兄的宝贵意见~~~
这块板子有Yufei的板子的影子,在此一并谢过!

简单说明:

1,电源线,底线,还有输出线宽4mm,加了3mm宽的线可以补锡
    其余的线是1.5mm和2mm宽。

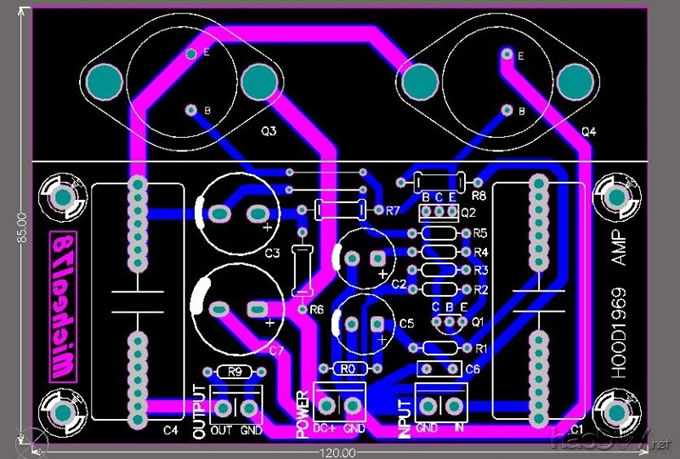

2,基本上对称的两张板, 尺寸是120mm*85mm*2

3,仅可以用金封管

4,每块板有两个跳线,我对跳线没偏见,我一般优先考虑优化布局和走线

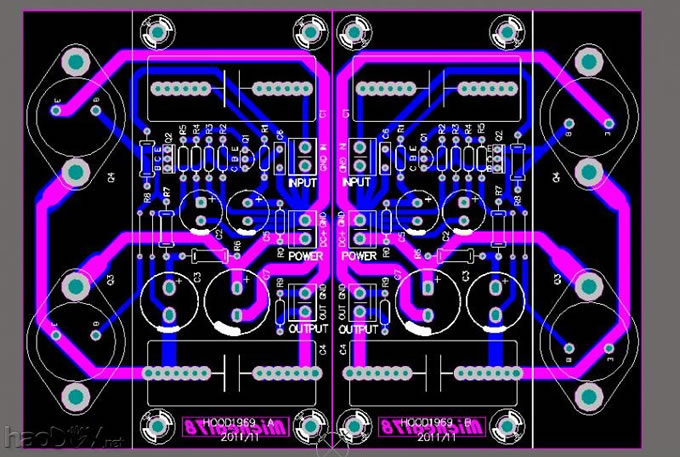

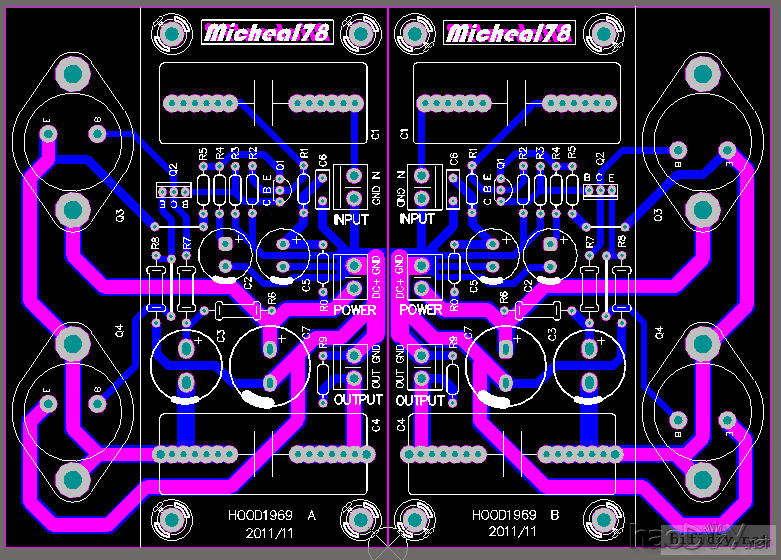

下面是PCB图片和热转印的资料 PDF格式,A4纸大小,包含了TOP层丝印和底层铜箔,底层的已经镜像了

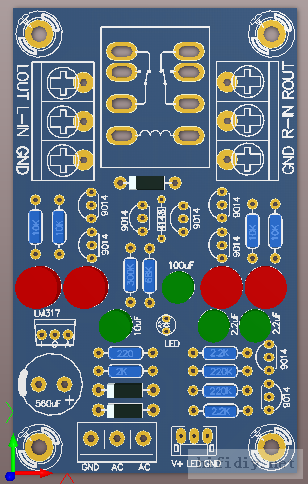

~~~~~~~~喇叭保护板~~~~~~~~


底层可以加锡的
