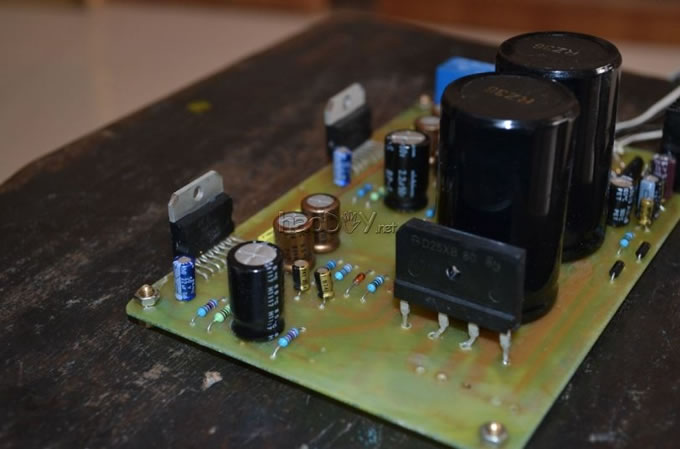

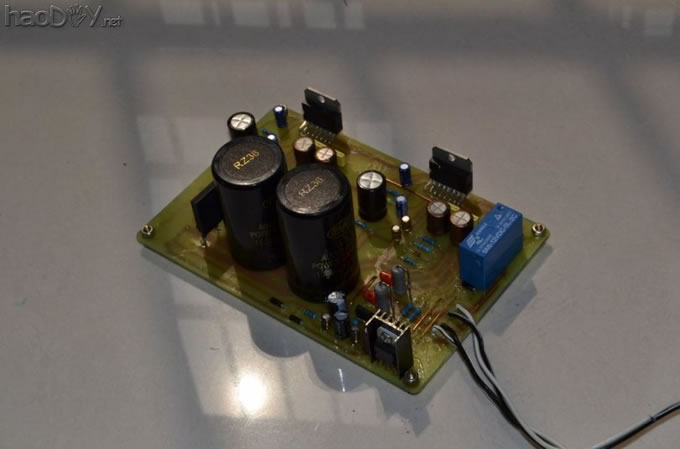

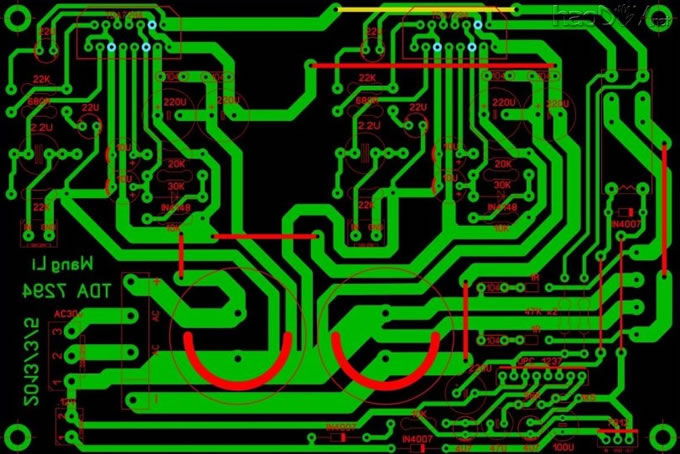

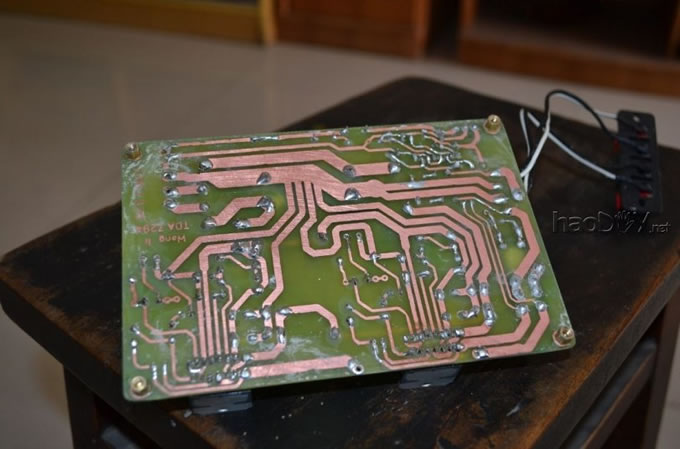

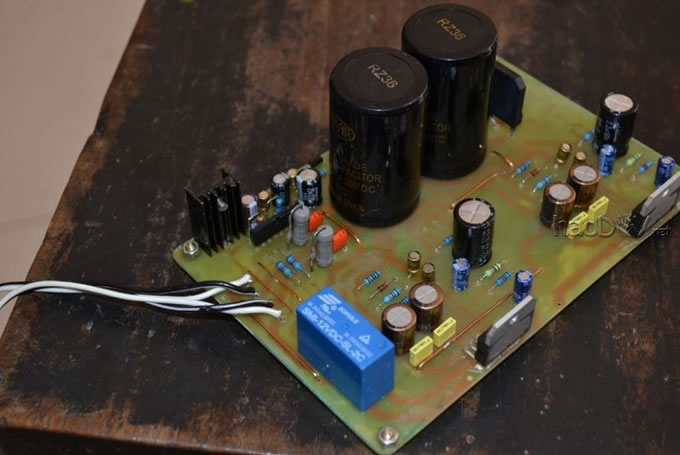

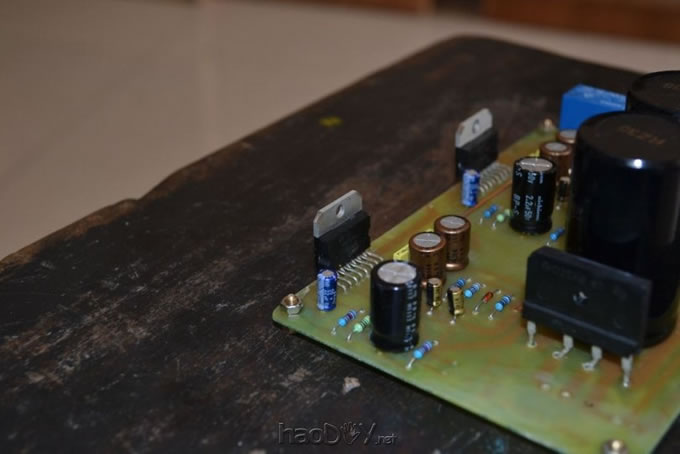

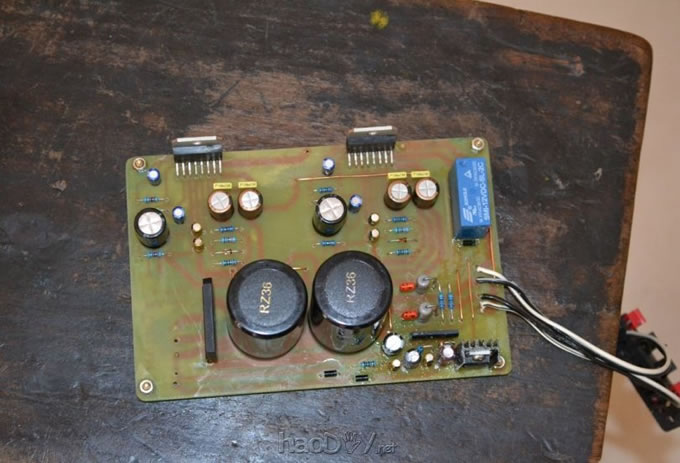

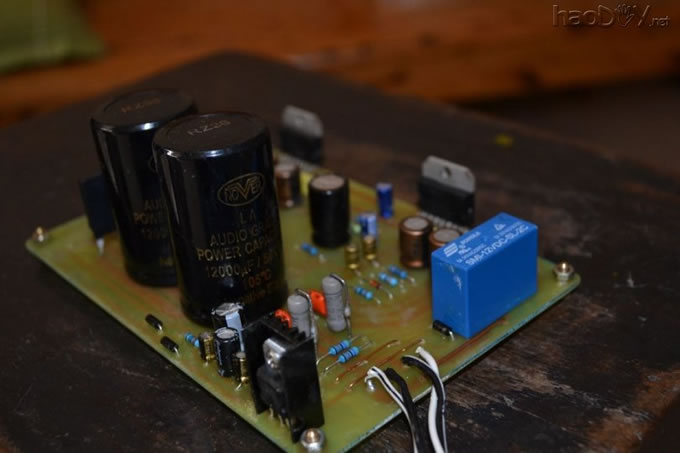

 的跳线得调在背面 7294这类IC 单面板真尼玛蛋疼 各位帮看看哪需要改进的 覆铜板的油墨都刷好了 没问题就去打印 硫酸纸了 忘记说尺寸了 我就是按照淘宝上2块一张的单面板尺寸画的 15X10 CM 文件要用Sprint-Layout6.0才可以打开 5.0我电脑上打不开 请下载的朋友注意 之前下午传的 在编辑丝印参数后居然没有保存 刚才吃饭回来又重新编辑好了从新传的 上几张焊接好后的图片 已经正常出声 中间还有个小插曲 焊接好后我先测试保护电路 开机继电器不吸合 研究了半天 以为1237挂了 （尼玛 一瓶果汁没了） 结果拆下来 换新的跳线试还是布线 后来发现4脚与地直接有根细金属丝 短路了 （卧槽!） 还有就是松香水要在打孔前上 想我这样焊接好后再上 会搞得到处都是元件上也有 看起来脏兮兮的 工作良好 低噪干净 喜欢的朋友可以下文件自己腐蚀玩 打算用淘宝49的那个铁机箱来装 便宜 外观凑合 （吐槽 淘宝上那些个全铝机箱 尼玛太贵 扯淡 买个机箱基本上等于板子跟牛的总价 ） 上图        最后来张前几天菜市口买的仙客来 5块一盆 还不错  |
