DIY制作 TDA1543 MINI 解码器DAC 热转印制作PCB文件

软件类型:国产软件 授权方式:共享软件 界面语言:简体中文 软件大小:0.03 MB 文件类型:.rar 运行环境:Win2003,WinXP,Win2000,Win9X 软件等级:★★★☆☆ 发布时间:2013-03-09 官方网址:http:// 演示网址:http:// 下载次数:
软件介绍
近来无聊,看元件柜堆积如山买回来的垃圾,找了片CS8412及TDA1543,就做了台迷你型TDA1543的DAC,平时发贴顺序中先成品后过程,这次反过来,先发过程后成品图。看图了。
PCB的制作是用热转印的,以下是我做的方法,供大家参考。

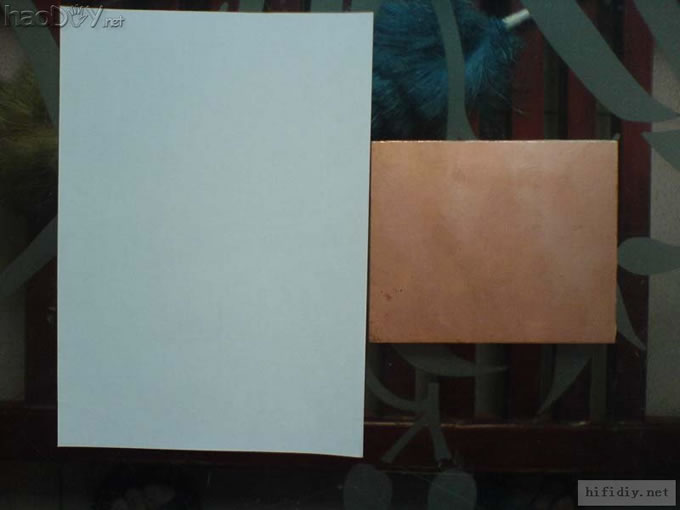

材料如下,,由于所做的面积比较小,下图的热转印纸是A6的,把A4剪成的。
已打印好及PCB已清洁干净。
把纸及PCB包好,

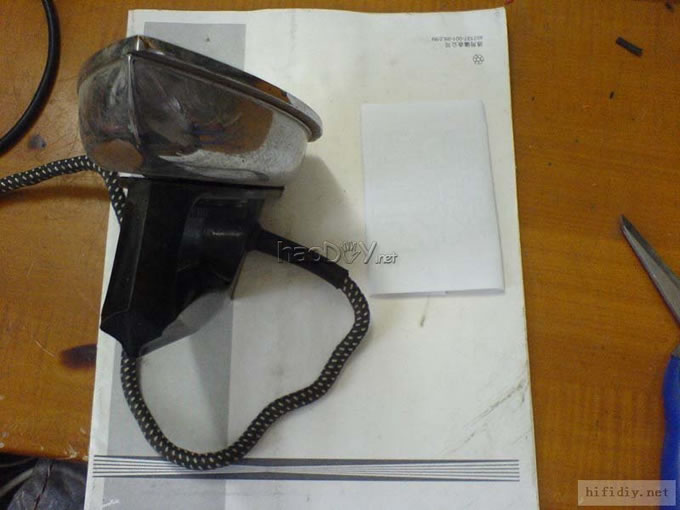

所用烫斗的温度大约在200度左右,
准备转印。

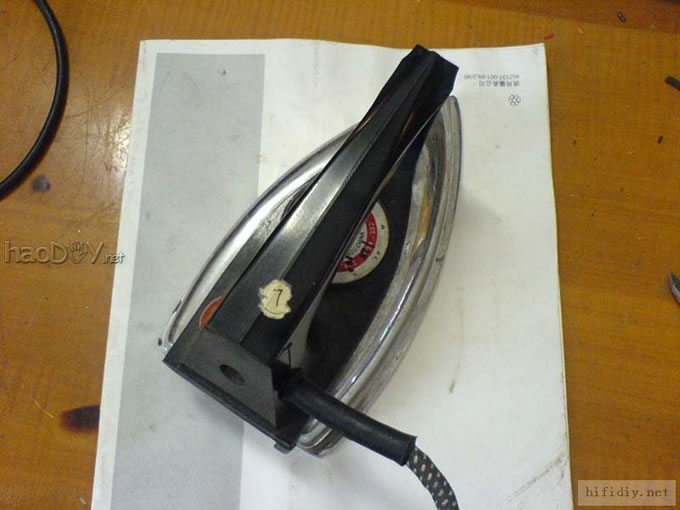

在转印中均匀移动烫斗,并在上面加压力,大约一分钟后就可以了,由于这次面积比较小,所以比较容易控制,对于大面积的要控制好烫斗的移动加压,多试几次就可以掌握了。
转印后,为了避免在降温中的纸中间突起而出现碳粉不能转过PCB中,这里用加重物来压,用两本书,PCB夹在中间,并在上面加重物。

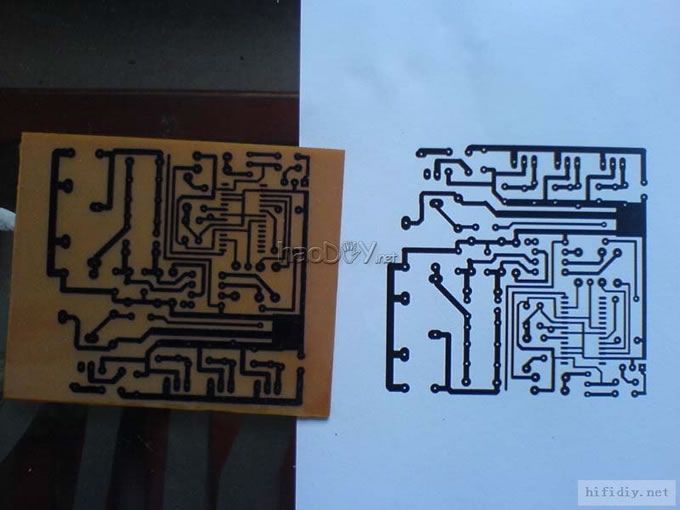

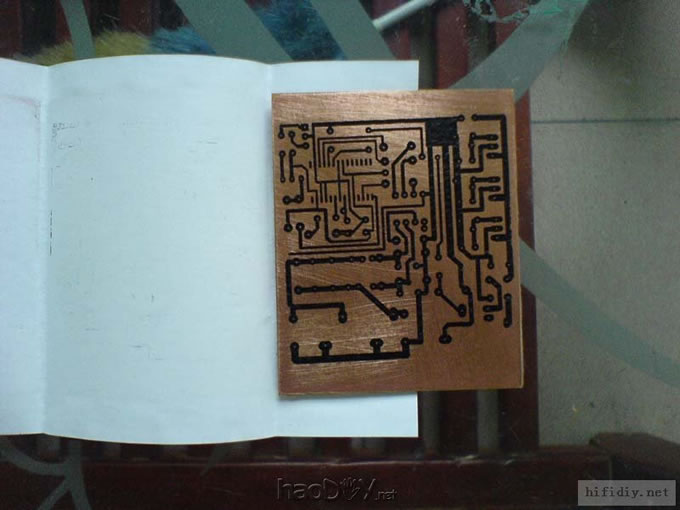

等冷却后打开转印约,效果不错,只有小小边缘没转下去,对于大面积的PCB及大面积复铜的,会有可能有多些不能转印过去,用记号笔修改一下了。

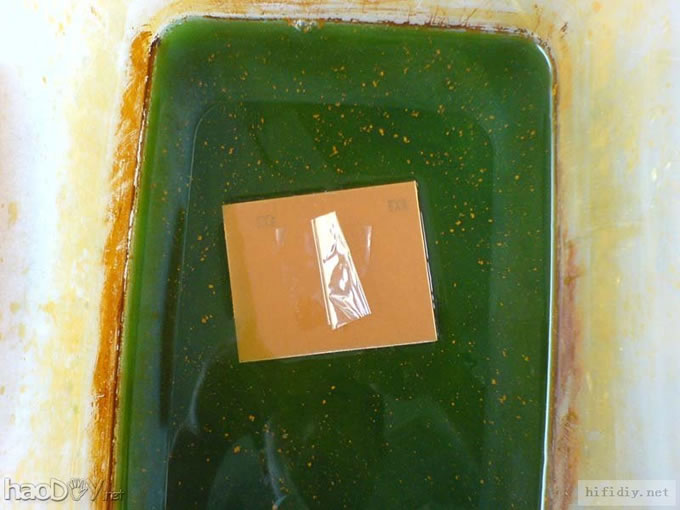

腐蚀及腐蚀后的图

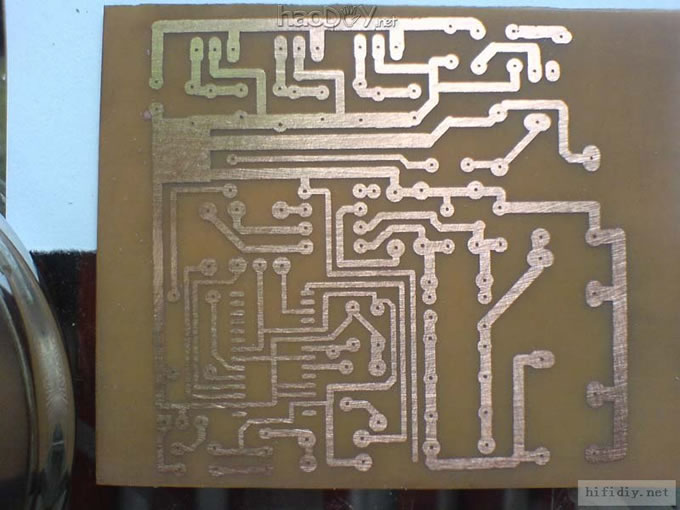

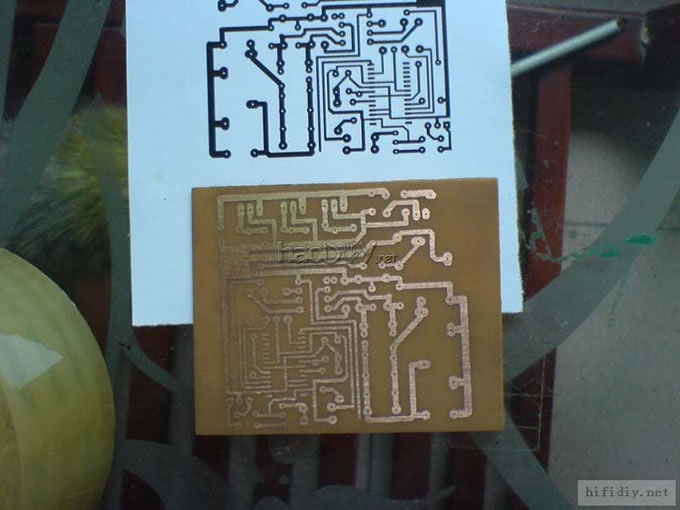

做好的PCB效果图

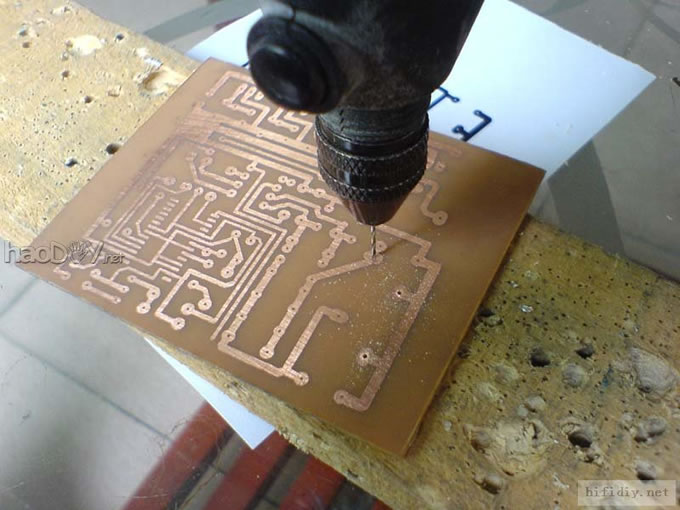

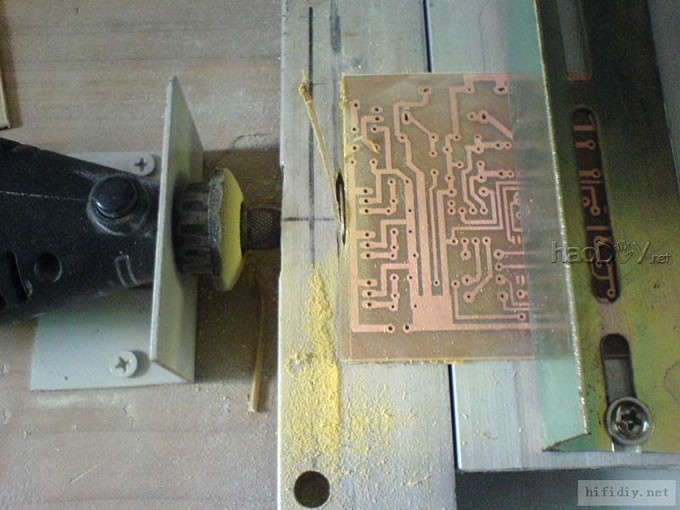

打孔及界边,是用电麽来做的。
下载 (80.58 KB)
2009-6-9 20:55

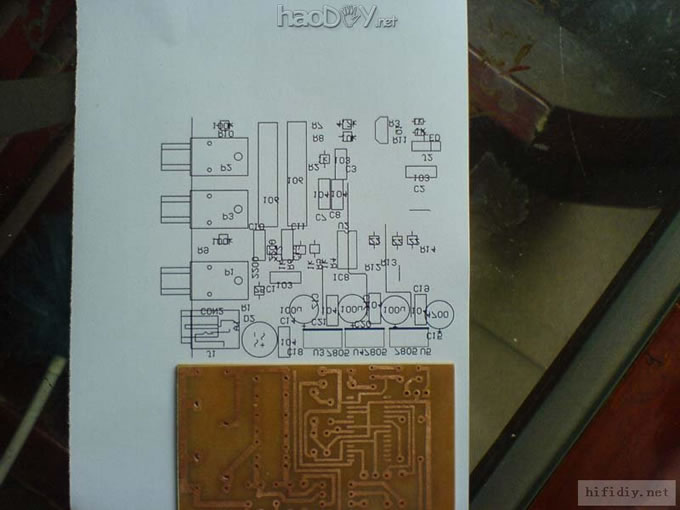

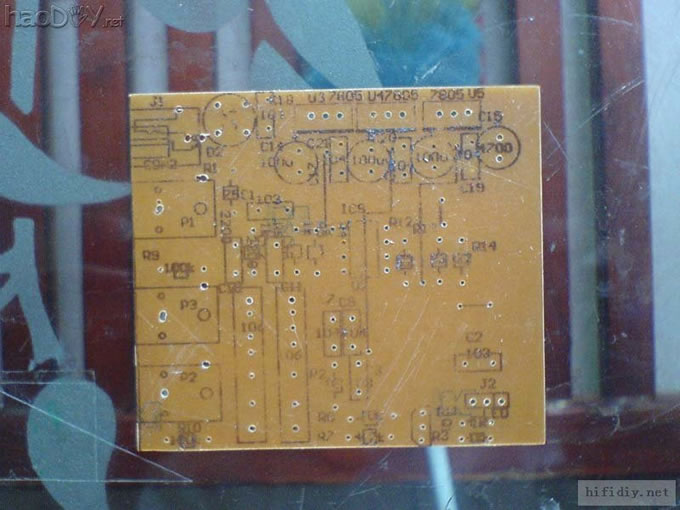

上比印层,这次是用一般的A4纸,所以转印的效果淡些。

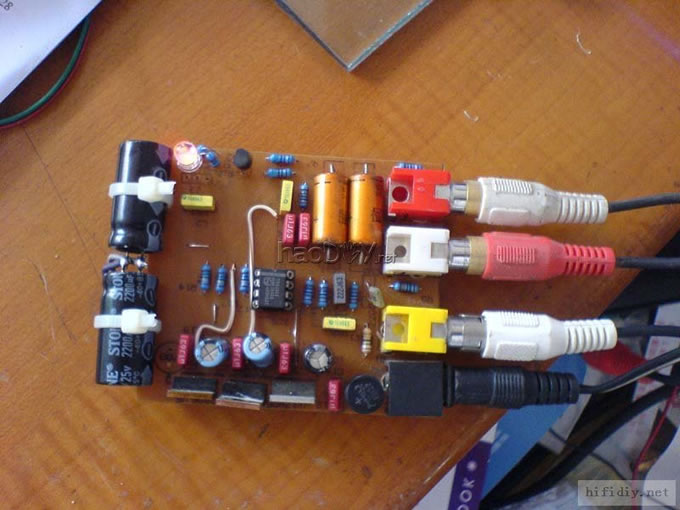

以下是安装好的元件图
背面的图

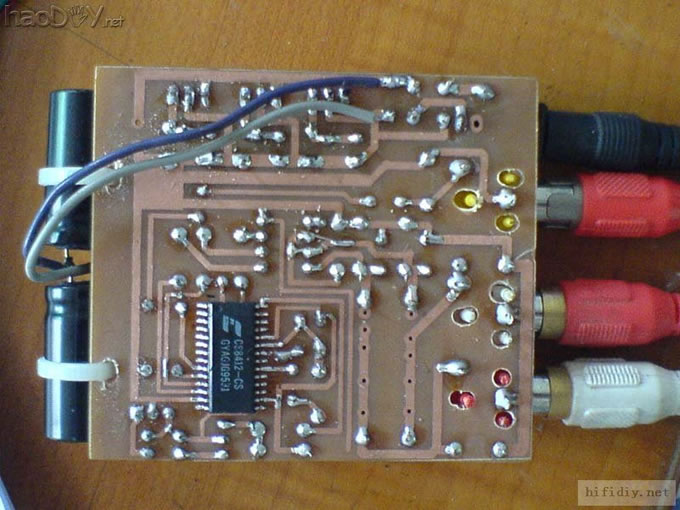

由于在画图时没注意把第6及7脚接反了 ,下图是用线来修正后的图


机壳制作,材料是废铝及有机玻璃。

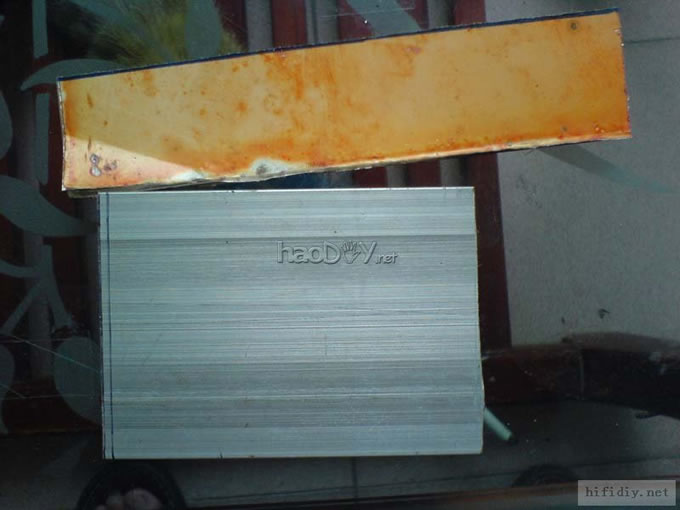

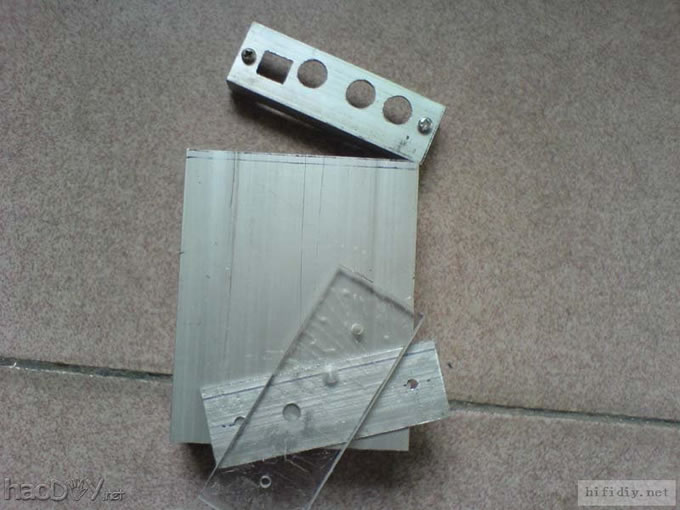

材料图

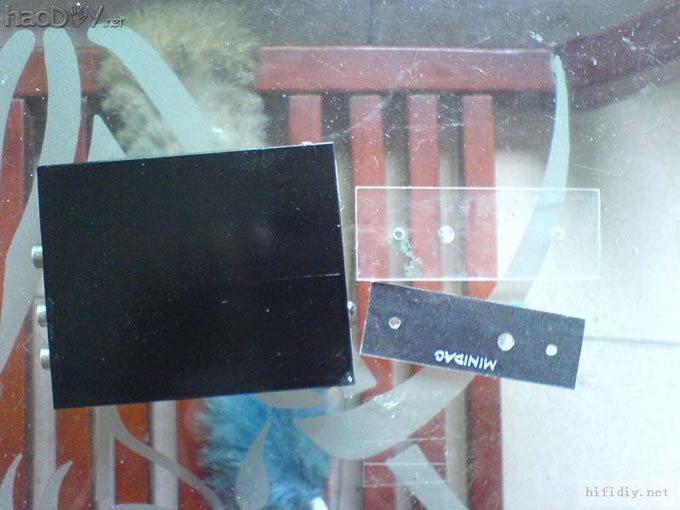

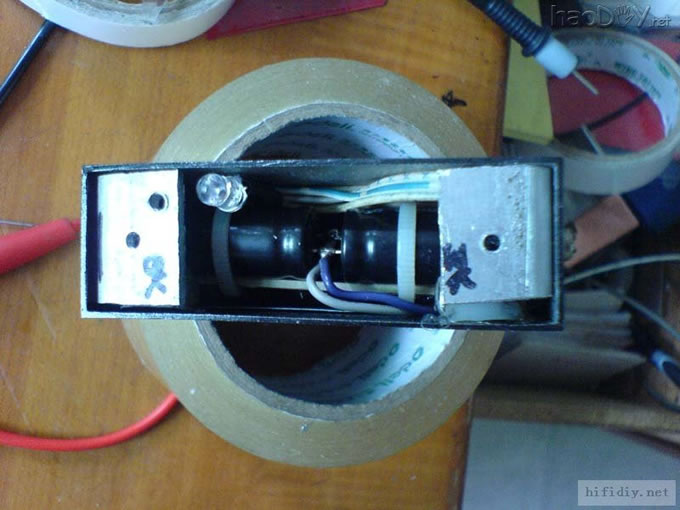

基本制作成型
下载 (68.05 KB)
2009-6-10 10:07

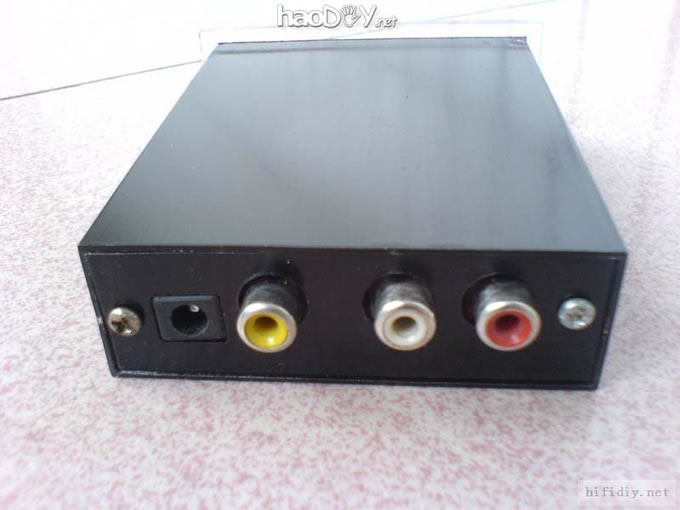

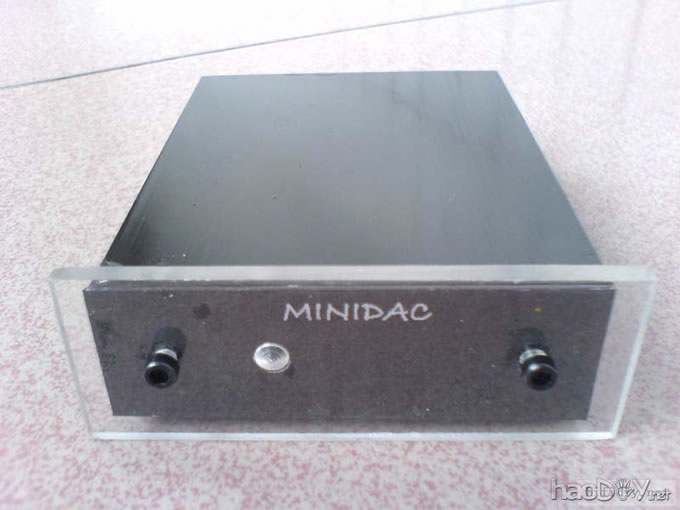

成品的正反面。

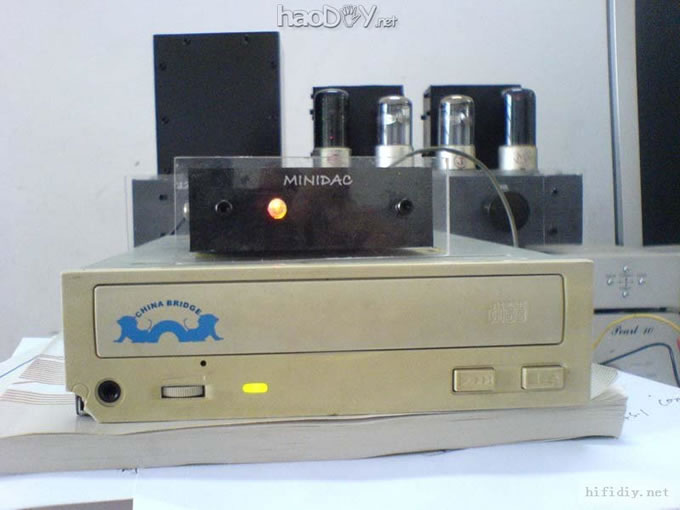

工作中,配CD-ROM用的。
