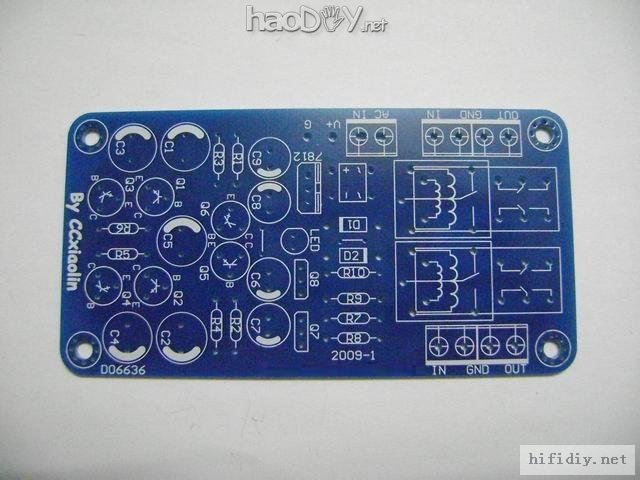

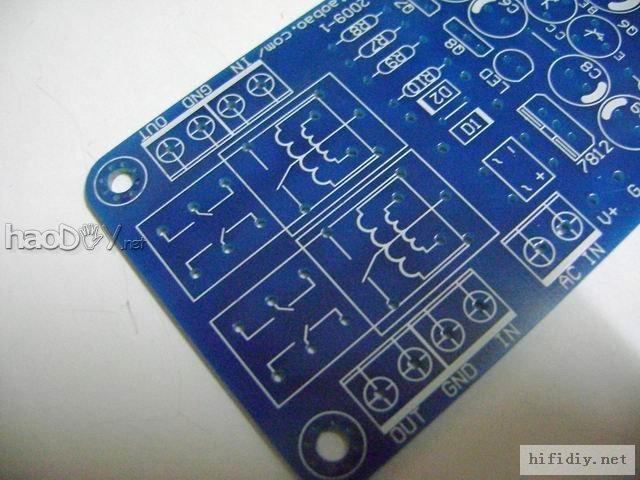

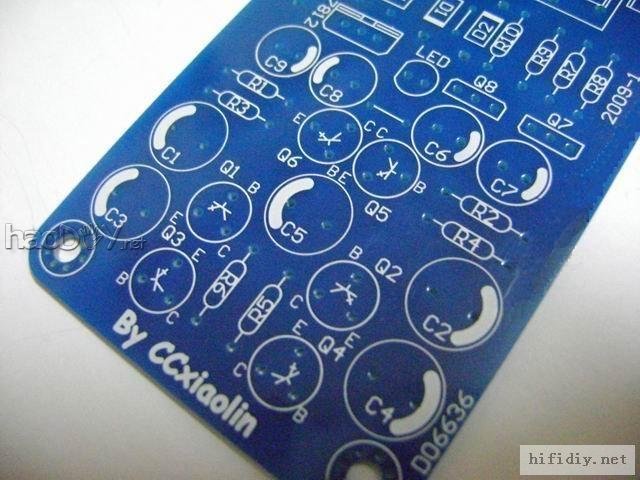

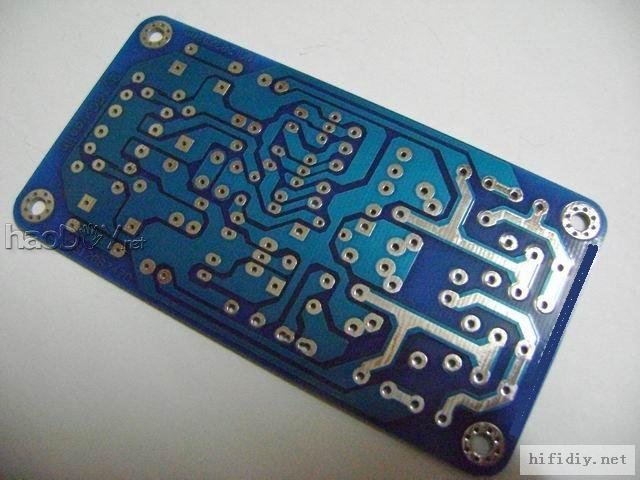

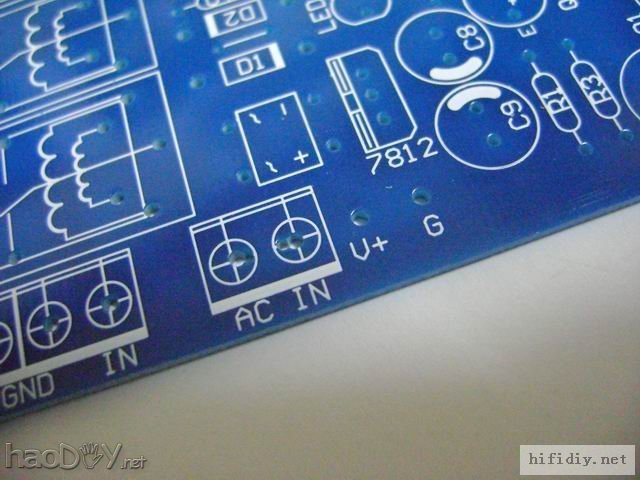

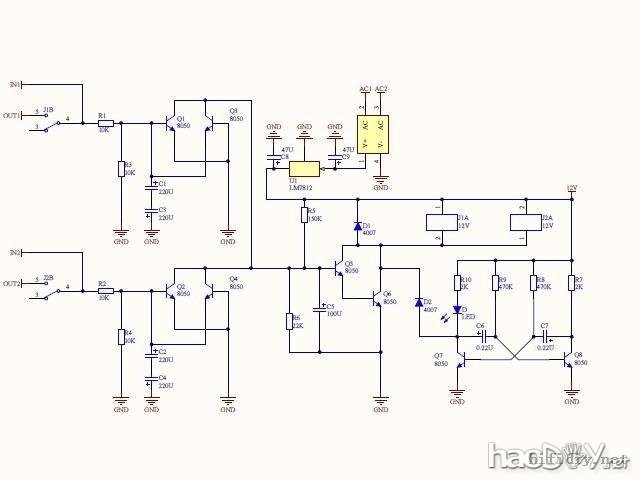

首先 上电路图 电路功能：开机延时启动 关机瞬断 中点直流保护 还有一些别的附加功能 一会儿说- - 简单说下电路 交流电经过整流桥 7812 之后 形成12V直流电 开机瞬间经过R5给C5充电 电容充电过程视为短路 所以此时 Q5 B极 为底电平 Q5Q6不工作 当C5电压升高到R5 R6分得 的电压值后 停止充电 此时C5视为断路 Q5 Q6导通 继电器工作 喇叭接通 起到延时启动的作用 因此 调整C5的大小 可以调整开机延时时间 Q1(Q2) Q3(Q4)用于检测中点 开启电压约为0.5V C1(C2) C3(C4)这样接可以看作是110U的无极电容 喇叭信号经过两个电阻分压给这个“110U无极电容”充电 当C1(C2) +极电位超过0.5V时Q1(Q2)导通 低于0.5V时Q3(Q4)导通 从而使Q5B极获得低电平 继电器关闭 保护启动 关机问题上 由于电源上并联的电容很小 切断电源后电容中的电会很快放光 起到关机瞬断的效果 下面说一下指示灯电路 原理就是C6 C7 交替充电放电 Q7 Q8 交替导通关断 使得LED闪烁 - - 保护状态时 LED闪烁 继电器吸合时 LED常亮 C6 C7两个电容的大小决定闪烁的情况 C6与LED亮的时间成正比 C7与LED熄灭的时间成正比- - 反复调整两个电容的大小可以调整闪烁的频率 以及闪烁的时间 在本人进行调试的时候用高亮白色LED 取到图里面所显示的参数时 效果比较好 PCB设计还是用我一贯的单面风格 - - （貌似保护板单面不太好布线） 整体结构还算美观 只有两根飞线 还是比较美观的地方 发一下PCB 以及成品照片 这次板子做的还可以 正面  继电器比较纠结 可以使用HRS4系列 以及HLS8系列 继电器 也可以使用欧姆龙G2R-1-E,G2R-1A-E,G2R-2, G2R-2-H,G2R-2A, G2R-2A-H,G2R-24,G2R-2A4,等 只要能装下 开关方向对 就没什么问题  电源旁边留了两个位置 是12V稳压出来的引脚 可以用于风扇 指示灯等供电  三极管封装用等边三角形形状 可以适合不同的三极管封装  反面  成品图就不上了 上个成品测试视频 |
