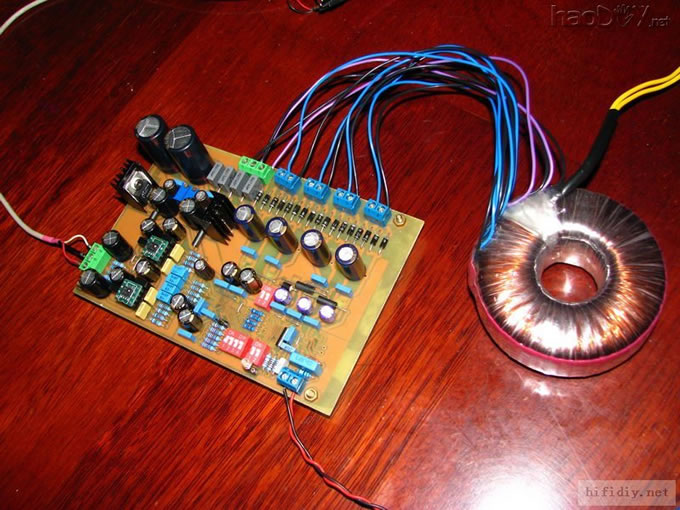

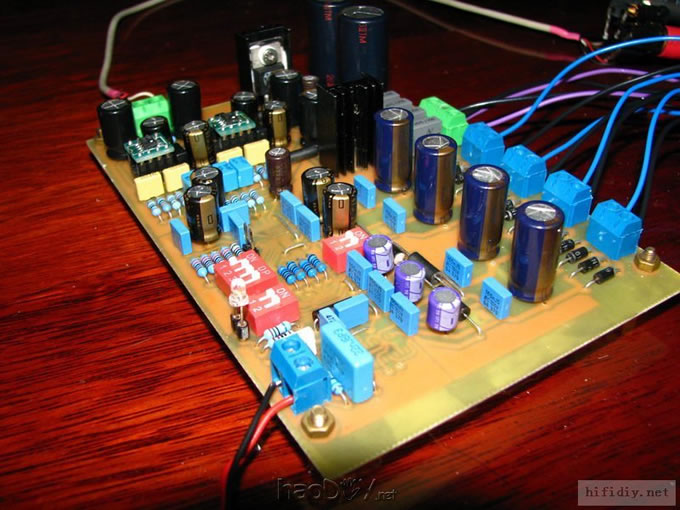

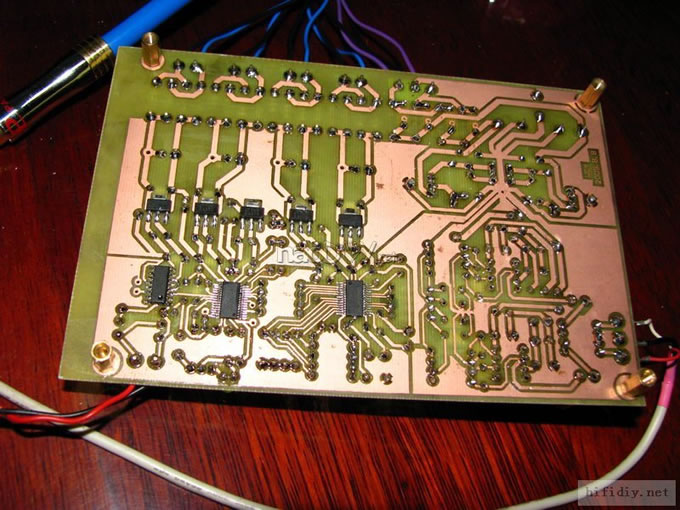

我的4398前后2个多月做画了3个版本了,这一次比之前的要完善许多.心血花了不少,但一次比一次的进步又值得高兴，这次再次把现成的PCB和原理图献给喜欢自己动手制作的朋友们.当然从没有做过PCB的也可以尝试下.并不是很难。您只需要用PROTEL 99SE镜象打印在铜板纸上。电熨斗,三氯化铁,小电钻... 能常见高手们自己DIY的作品,却发现能分享PCB的少得可怜，或许出于技术保密，或许出于保护版权问题.我们这些业余DIY爱好者想要学习，参考,仿制却是很难. 个人很喜欢4398这个芯片，在这个PCB上，用百元的廉价零件也有不错的表现.当然您也可以象我这样用上稍微好点的零件来制作.声音的好坏我也不说了.大家可以仿制一下,听听看.反正成本也不高.现在给大家看一下制作的效果图 我个人喜欢用的零件给大家参考. 红宝石MBZ 1500UF/16V 拆自旧电脑主板 松下2500UF/35V 你吃康 KZ 47U/50V,输出偶合 SILMICII 47UF/25V 三洋OSC 22UF 飞利埔 0.1UF 黑WIMA 0.15U 模拟退偶 LT1117 LT317 LT337 肖特基 OPA627AU 另外说句变压器建议大家学我,随便找个30W左右的环牛改饶,4组小电压,交流6-7V最适宜.供1117的万不可以超过10V,否则烧了不负责哦. 只要大家喜欢,欢迎仿制,修改,或提出修改意见  ,这个是单面板,更适合大家自己动手制作,更有乐趣,开板倒没有必要，成本太高了.呵呵
|
