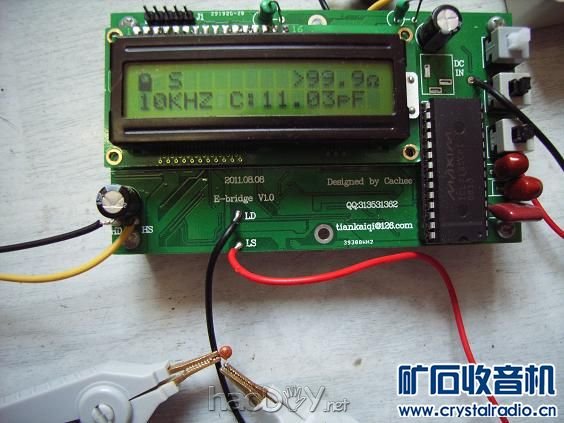

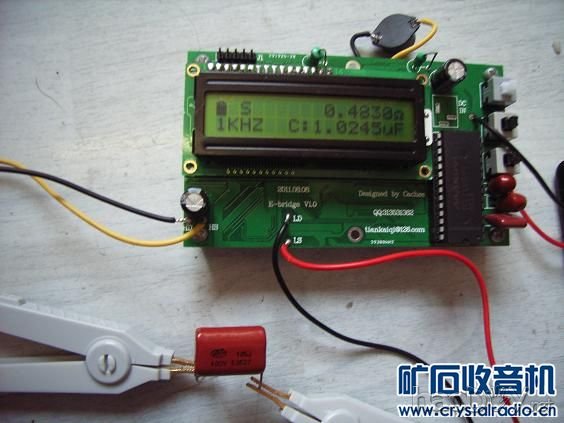

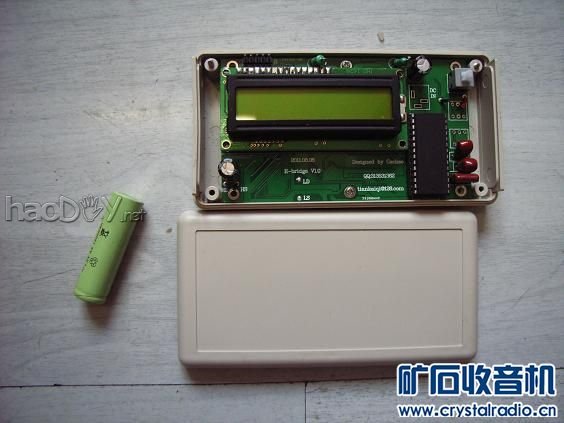

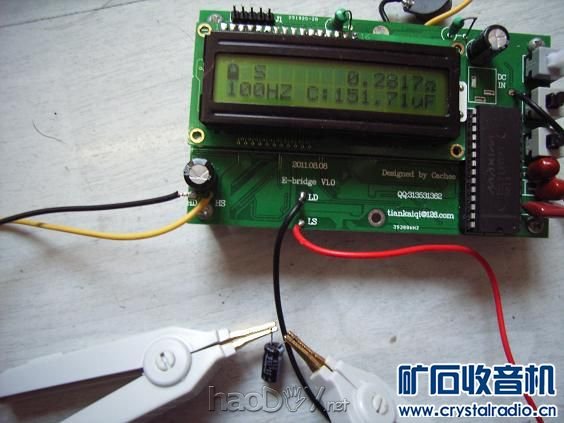

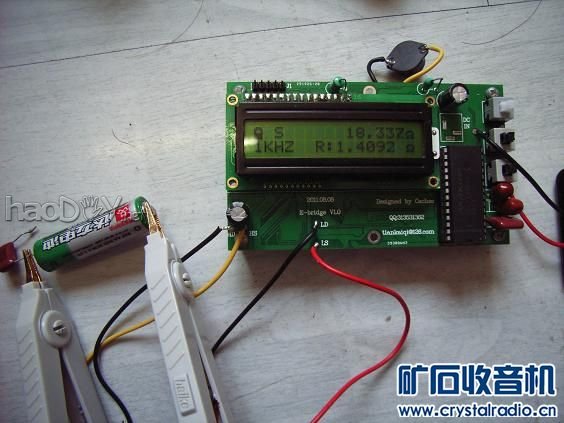

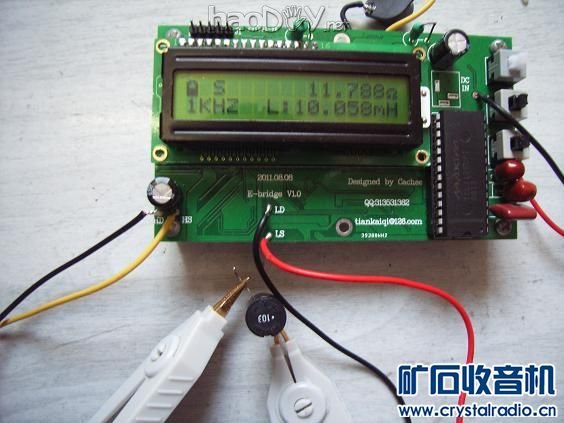

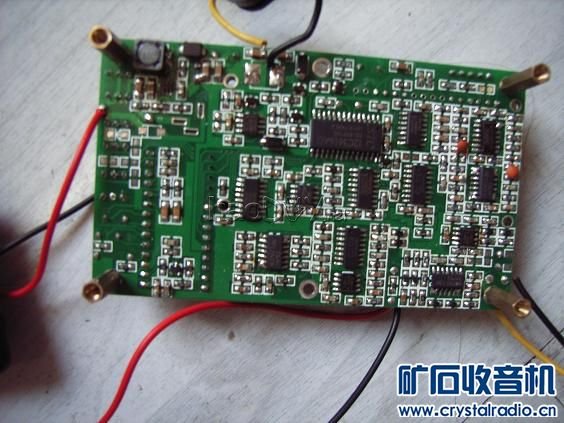

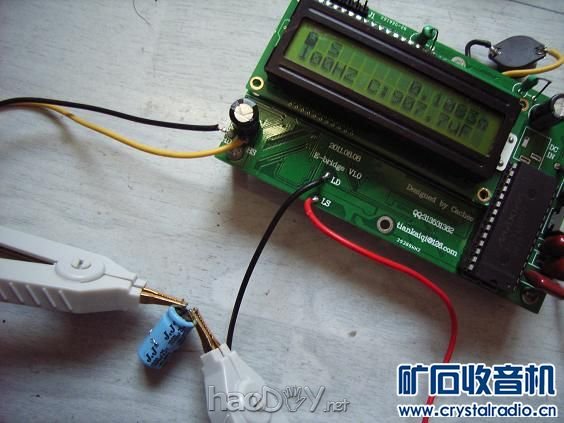

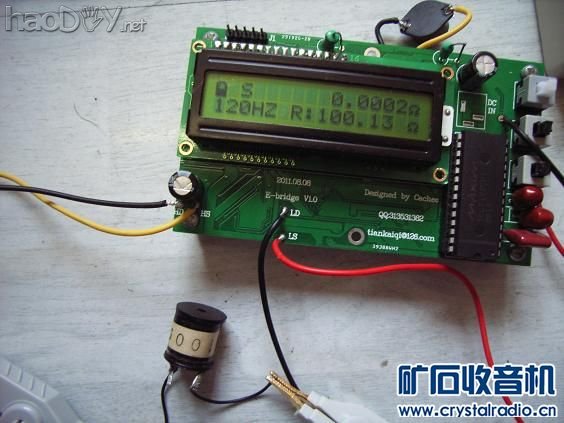

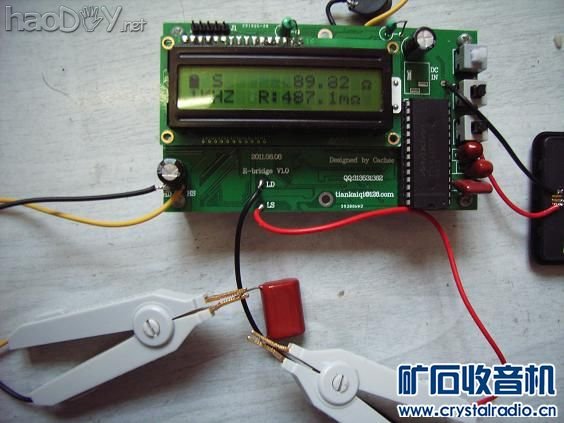

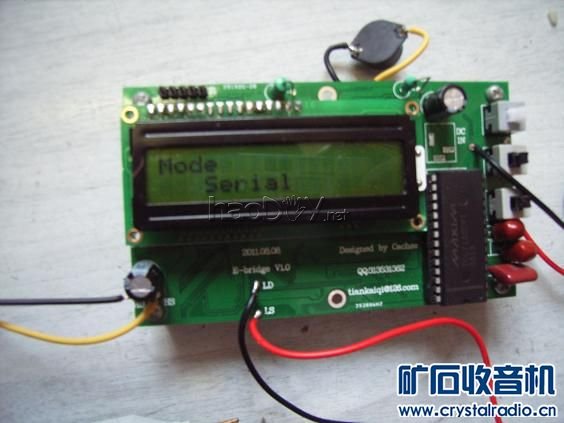

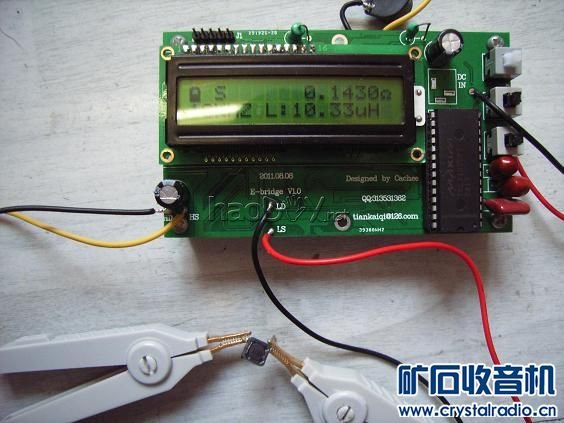

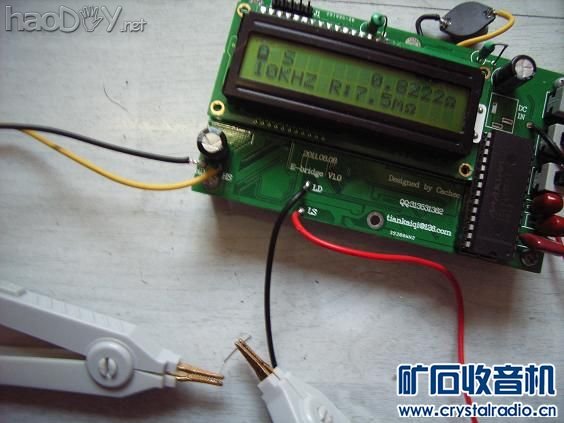

最近一段时间，参考了很多LCR电桥电路，各个电路部分选用了我认为最合适的做了一台电桥 最合适电路指的是 其中所有元件都是能达到性能要求 然后以低价 通用为原则的 容易购买 除了单片机 和 5v 升压芯片 稍微陌生（其实也容易购买） 其余都是最通用的运放 数字电路 模拟开关 程序还没有编写完成 副参数 的 种类 单位 还没加上 测电解偏压 充电指示 还没加上 （rom不够了） 16k单片机STC12C5616已写满 正购买 20k的5620救急（一开始用的5608很快用完rom） 所以程序还没有完善 程序完善了 会更新 可能5616够用了 正优化程序 有个dc in插座没焊上 可用普通手机充电器充电（插头需要换成笔记本那种） 现在的是第一个版本 比我想象的效果好 基本达到了我的设计初衷 主要参数： 测试频率 100hz 120hz 1khz 10khz 测试电平 220mv--300mv rms空载 精度 0.5% （主参数） 等效模式 串联/并联 量程 自动量程 偏压 可加2.7v偏压 测试项目 L/C/R/D/Q/θ/esr 测量范围 L 0.01uH (10KHZ)----20000H(100/120hz) C 0.01pf （10khz）-----20mf（100/120hz） R 0.1mΩ---------------20MΩ （100/120hz） ESR 0.1mΩ--------------99Ω D/Q 0.0001-------------999 θ -90º------------------90º 功耗 200mw 电源 3.7v锂离子电池 整体外观 根据这个外壳做的 还没考虑好如何打孔 以及面板用什么材料  电路板背面 有个电感没合适的 飞线了 有两个贴片电容没有 用直插代替了  L 的测量 副参数 可显示电感的直流电阻 或 Q 未完善 10mH 测量  10uH测量 设有调零 可测低感值 0.01uh最后一位 基本不漂移  C的测量 副参数 可显示电容的直流电阻 或 D 未完善 1uf CBB  150uf rubycon电容  1000uf 拆机电容  10pf测量 设有调零 可测低容值 最后一位基本稳定  电阻测量 副参数 可显示电阻的 tan θ（Q） 或 θ 未完善（副参数单位应该是角度 程序没改） 100欧 线绕电阻  电阻档也可测电容或电感等效串联或并联电阻 （副参数单位应该是角度 程序没改）  毫欧级测量 设有调零 可测低阻值 （副参数单位应该是角度 程序没改）  可直接测5v以下电池内阻 以下是用完的一节电池（副参数单位应该是角度 程序没改）  最后来一个调节模式的菜单  关于外壳 第一个图片就是我所用的外壳 通用外壳 只是还没开孔 这个板子可没得卖 电路 pcb 程序 都是自己搞得 pcb是根据外壳做的 螺丝孔都是对应的 上盖开好显示屏孔 插座 开关孔口 设计个pvc面板就完成了 锂电池就用手机电池 放入 板子背面 |
