diy制作47labs设计思路的AD797(843)+LH0063运放耳放 正负片文件

软件类型:国产软件 授权方式:共享软件 界面语言:简体中文 软件大小:0.03 MB 文件类型:.rar 运行环境:Win2003,WinXP,Win2000,Win9X 软件等级:★★★☆☆ 发布时间:2013-03-08 官方网址:http:// 演示网址:http:// 下载次数:
软件介绍

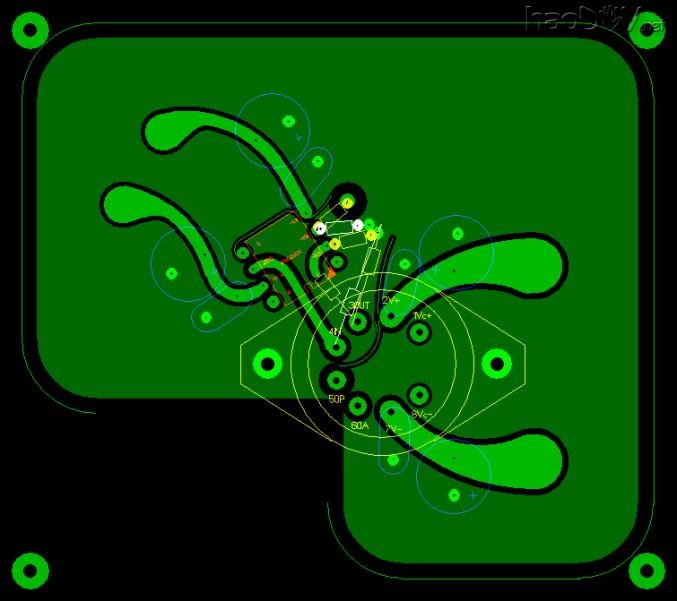

pcb设计特点

1.两ic之间信号传输距离最短(相对而言)
2.信号线受地线铜箔保护
3.信号地、电源地各走各的道,完全分开
4.“一点”接地分为信号地线点与电源地线点两点

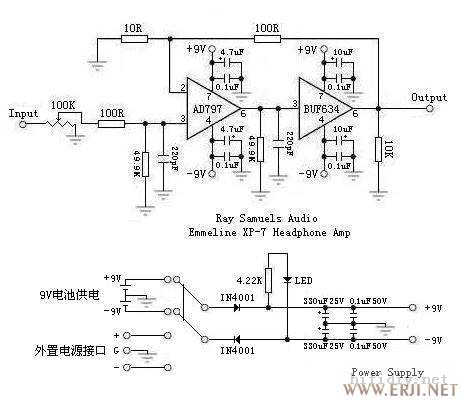

本板主要是吸取了47labs的设计思路,其次是mbl6010d的设计思路,元件参数以xp-7耳放为准,电源板可用mbl6010d的
输入电阻、电容在正面,其它电阻在背面
两ic间距1mm,如果LH0063干扰到797,需要在其中加入一片0.5mm-0.8mm的铜板做屏蔽,铜板一头焊在电源接地点,0063的外壳也必须接地
台湾有人做了LH0032+LH0033前級,据说效果非常好,感觉843军用版+LH0063军用版这个组合应在其上,廉价的方案就是5534或797+非军用版0063,应该也不会差
