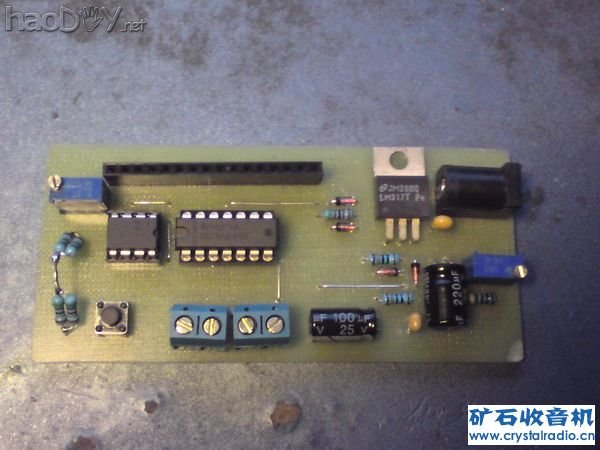

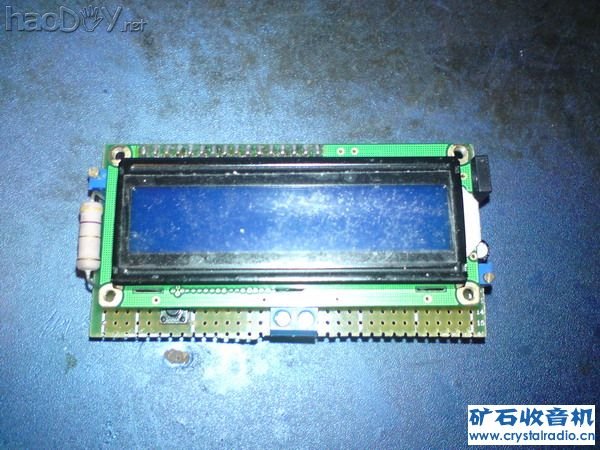

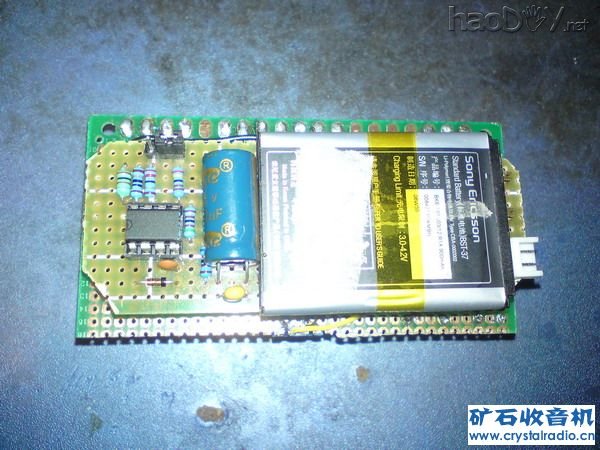

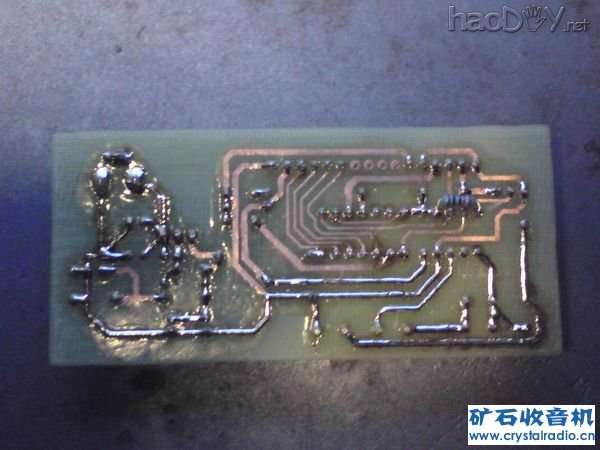

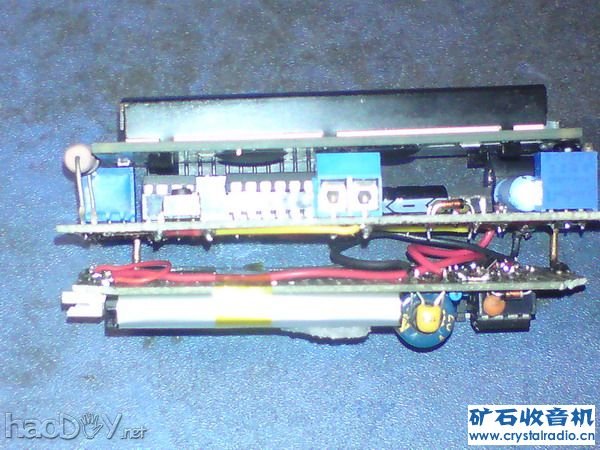

现在大家手里或多或少都有一些用过的，或者新的电池，正巧在一乐看到倪老师的设计的内阻测试仪非常简洁，于是过年在家抽空做了一个测试下实际性能。 因为原图只做过仿真，所以我的第一版没有直接用PCB，而是用洞洞版做了个来验证下性能，并看看有哪些不足的地方。 经过制作，发现由于原仿真利用电源电压作为参考基准，而实际制作时，电源电压不可能做到精确的5V整，所以第一版采用了单锂电升压，稳压并精确调整输出电压的方式。由于升压电路的效率问题，导致实际工作电流较大，所以正式版制作时则用了2块锂电串联，而取消了升压电路。同时为了提高测量精度，把原来的2线测量改成了4线测量。 正面的图片  侧面的，可以看到电池和主线路分了2层  用MC34063把锂电的电压升高到了约7V左右，然后经过317稳压输出  这是正式版的PCB

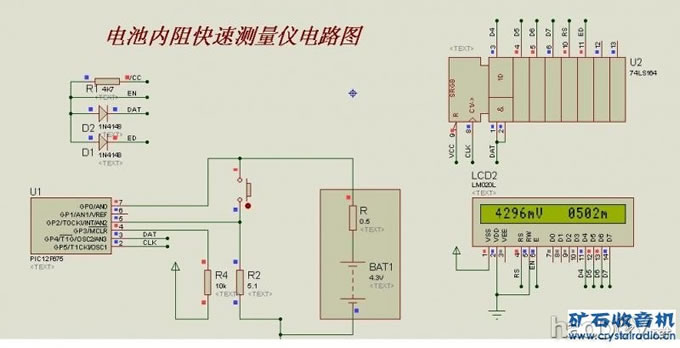

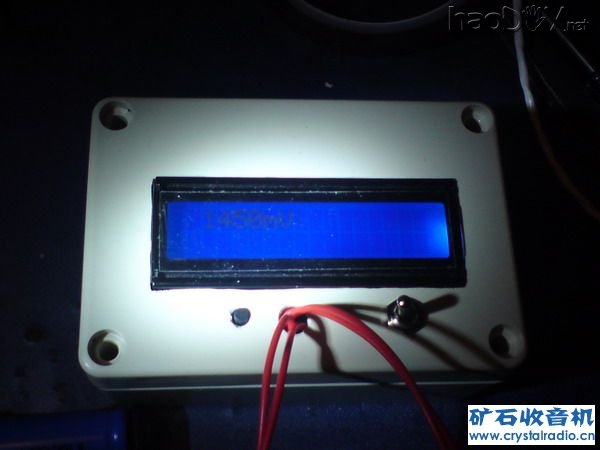

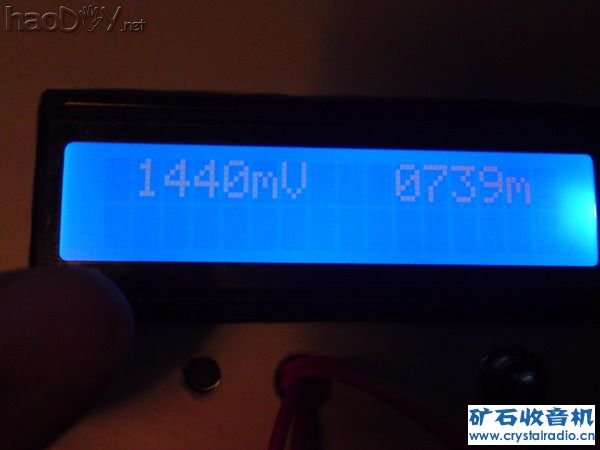

 开机测量内阻时的图片  开机接电池不测量内阻时的图片  原理图  |
