再一次的继续折腾LM4766桌面功放，这次前级电源改为用LM317、LM337来稳压，果然没让我失望，不说了，上图吧，热转印过程省略、、、、、 热转印出来的PCB，实验证明，星点接地太大不是好事，越小越好
热转印的正面PCB，这样做比较好安装，省略了看PCB图纸的麻烦
装好后的样子，调试中怕出问题所以暂时用4558做炮灰 调试好后正式运用OPA2132运放  LM4766背板安装方式，利用全铝机箱做散热节约空间也节约散热器的成本
喇叭保护部分和滤波部分
LM317和LM337前级稳压部分
前级部分
LM4766部分
机箱部分

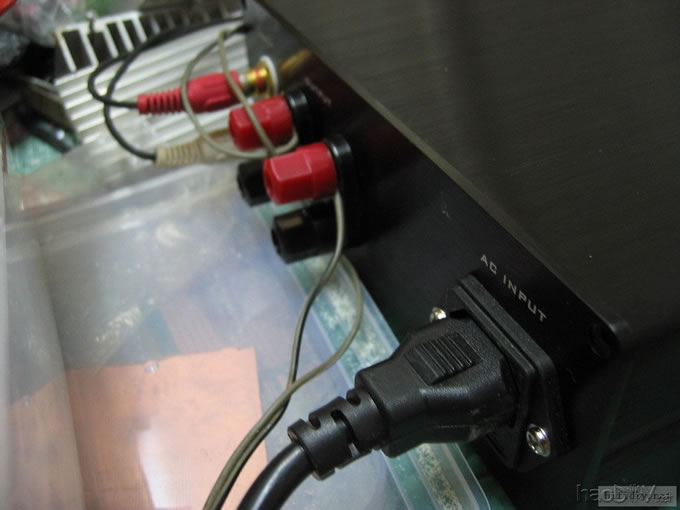

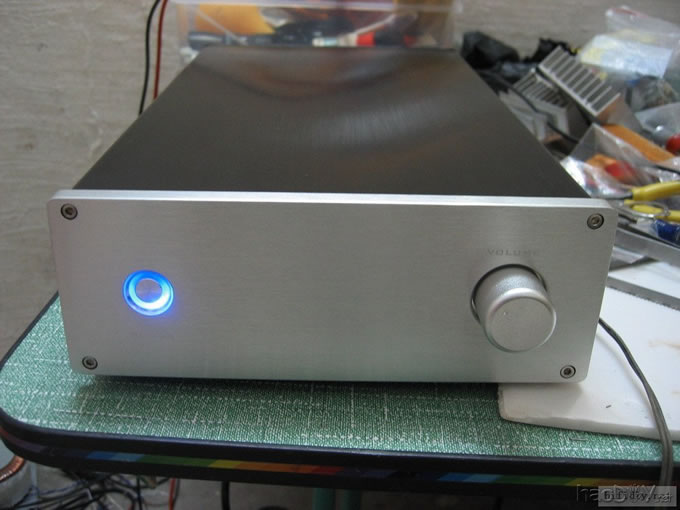

整机照片  背部接线照片  实验证明，前级耦合电容体积不能太大，否则感应电流声也很大，做好屏蔽后问题完全解决  LM1876比LM4766好听得多，解析力也比4766好，中高频段完胜4766，唯一输给4766的就是低频部分和功率 |
