经常搞些小玩意，没有一台合适的电源是不行的，买一台现成的，花钱事小，但是违反DIY党的党章，在改了几台大电流的开关电源之后，搞一台小功率的线性实验电源的日程就摆上了桌面。本着节约第一的精神，结合垃圾堆里的存货，确定用变压器+2*317+液晶表头+ATX外壳，力争不花一分冤枉钱。
整个电路以317文档上推荐的限流稳压电路为蓝本，并对2级恒流源进行优化，采用TL431+三极管的方式。第一级横流：要求电流I×W不大于1.25V，必须要把电流和W配合好，我取的2.5MA。第二级横流：要求大于5MA以上,用于吸收317的静态电流,否则第二个317不工作，我取得7.5MA。负电压要能提供至少2.5+7.5MA的电流，不用稳压。

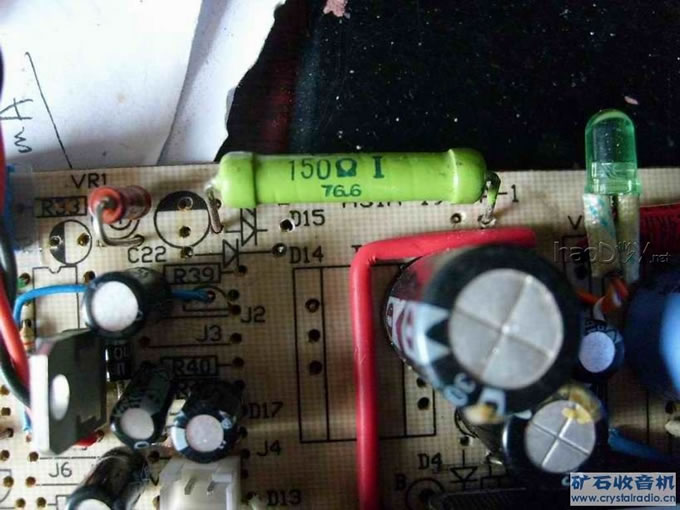

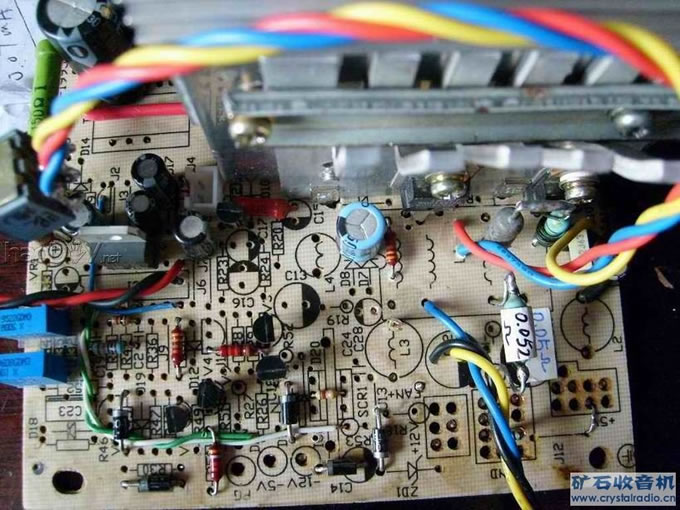

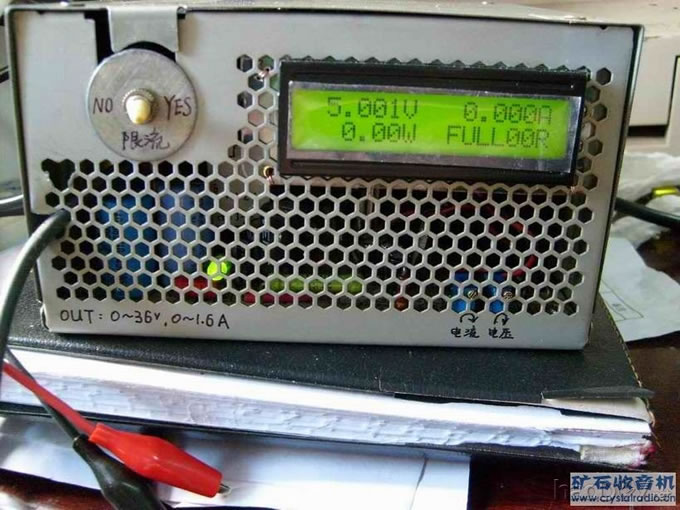

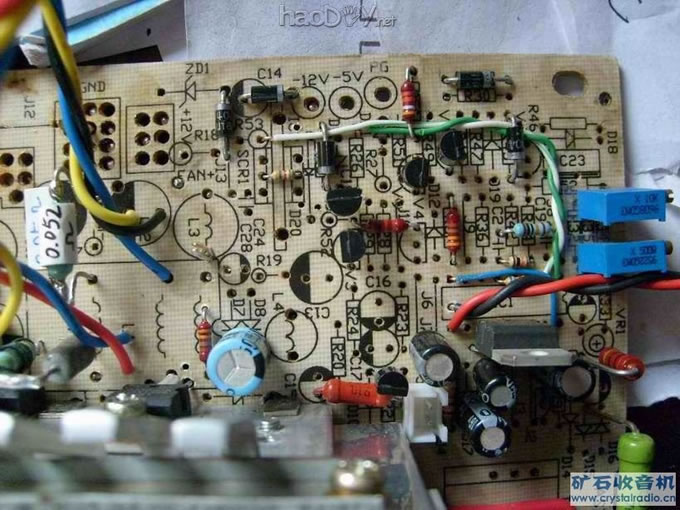

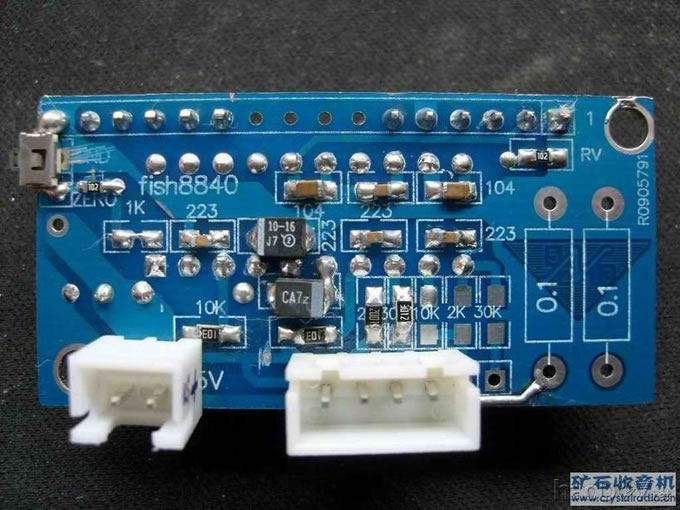

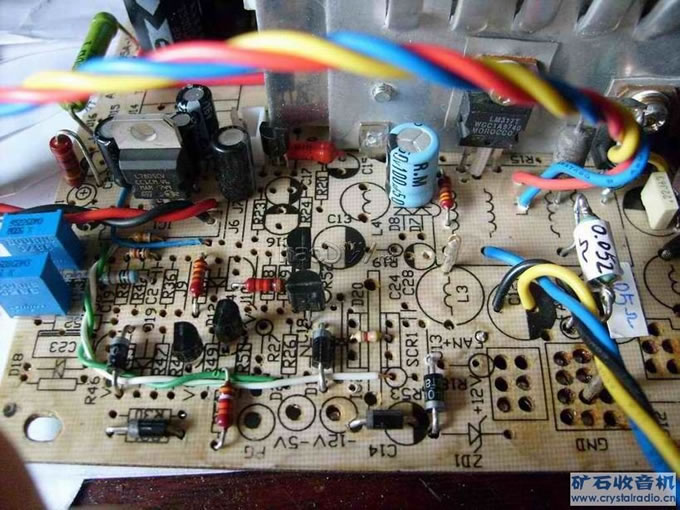

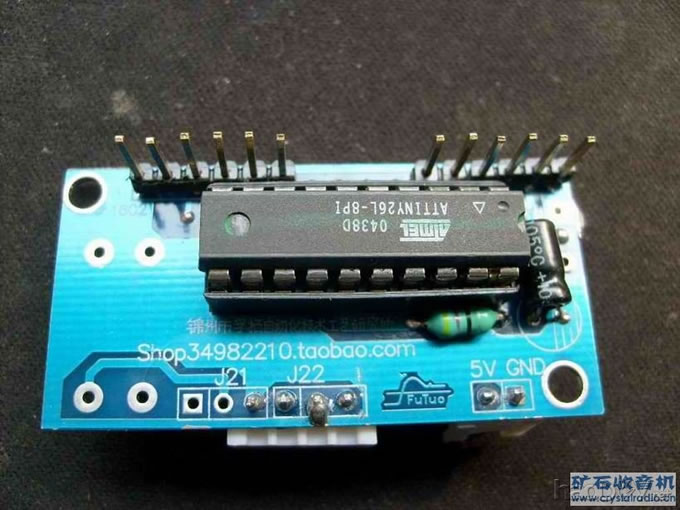

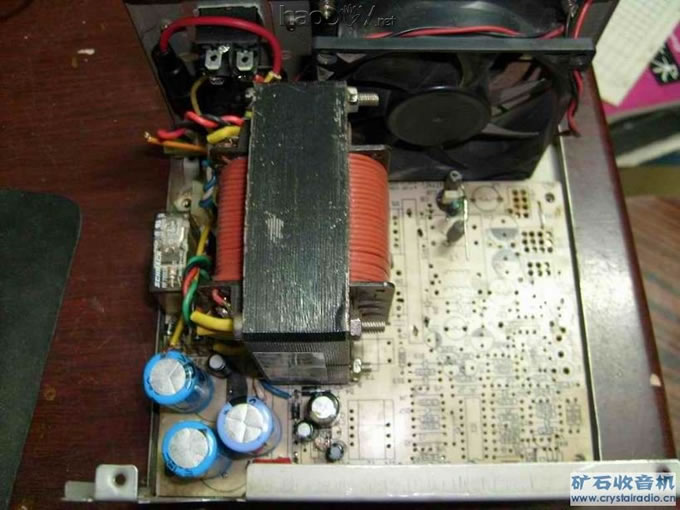

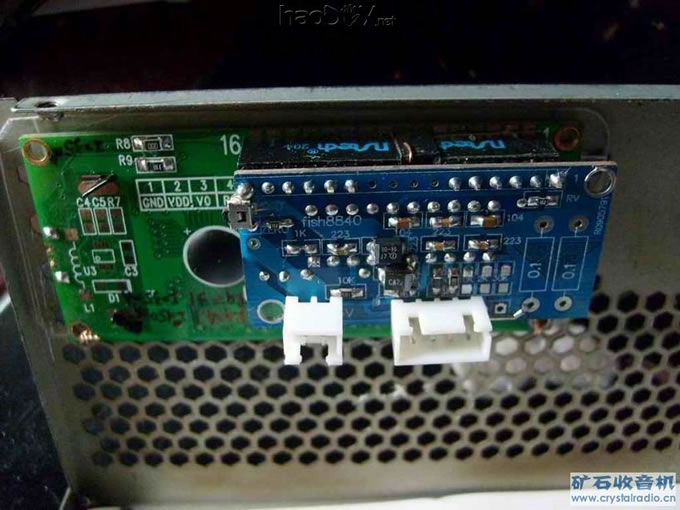

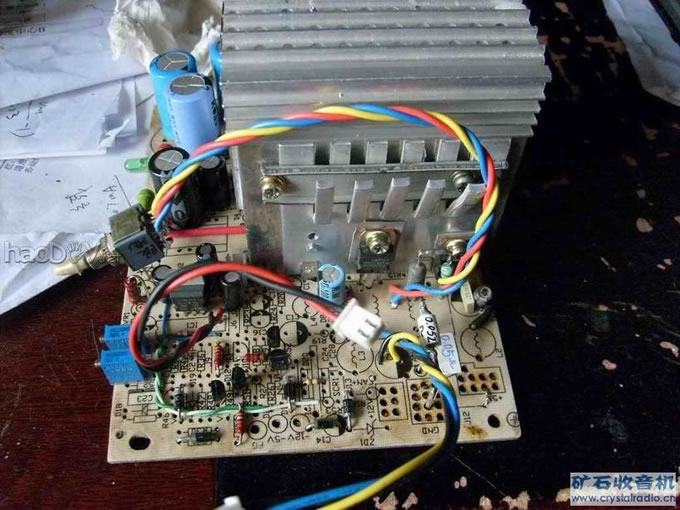

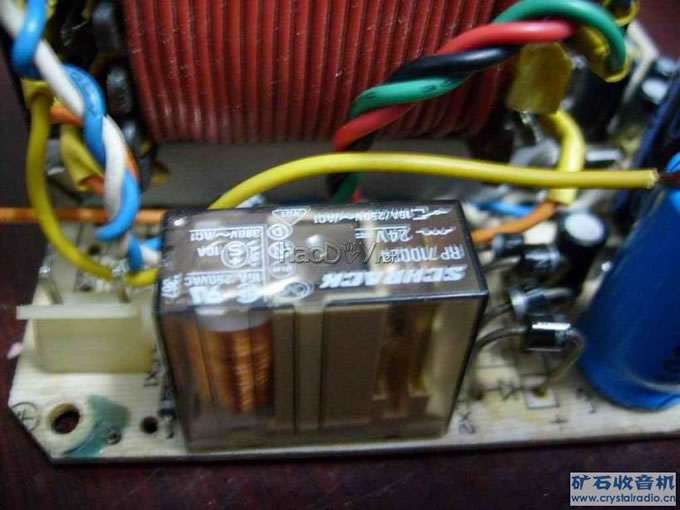

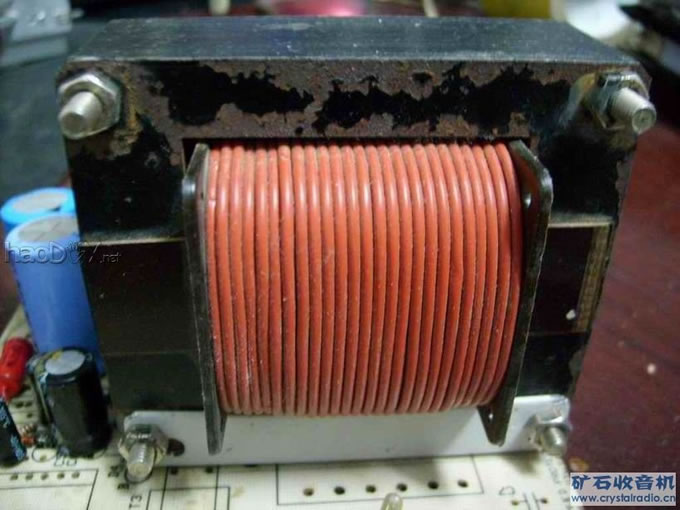

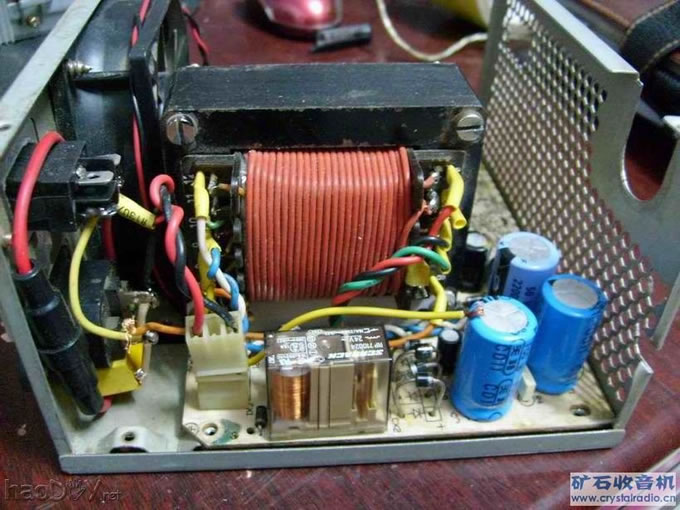

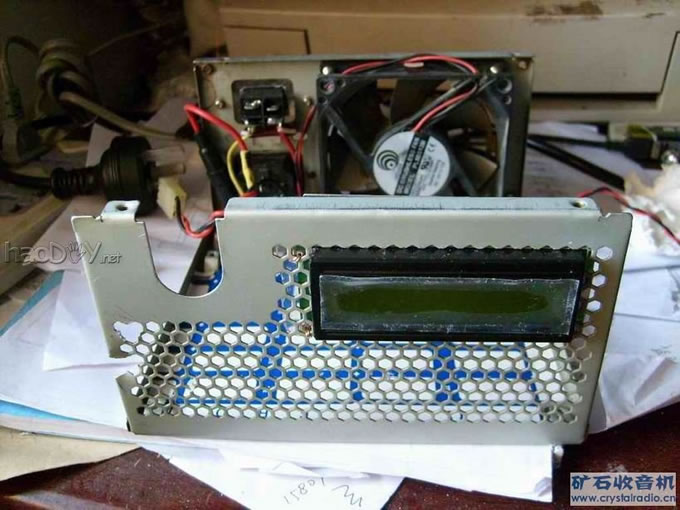

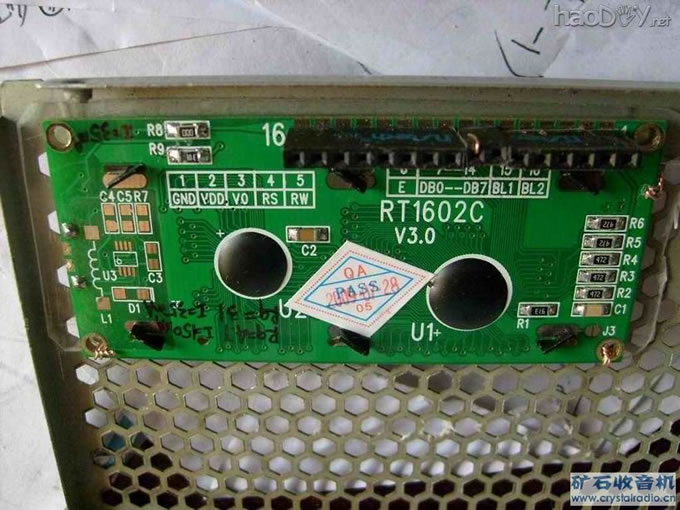

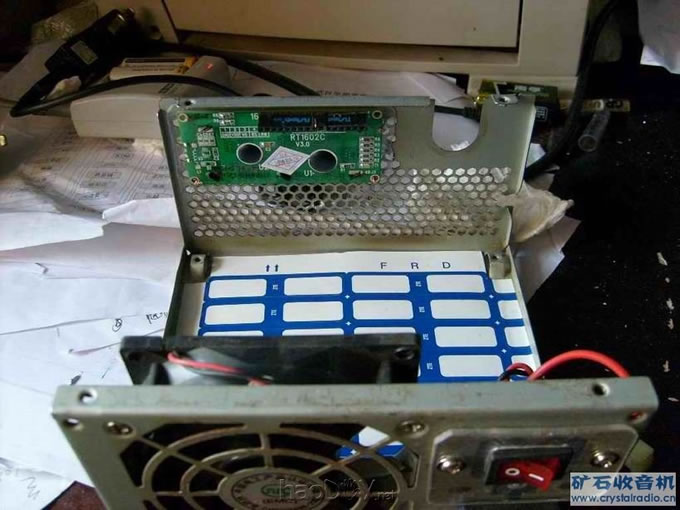

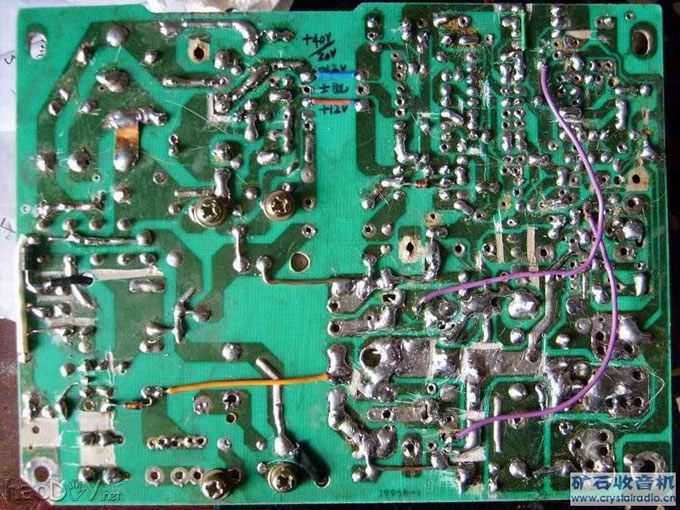

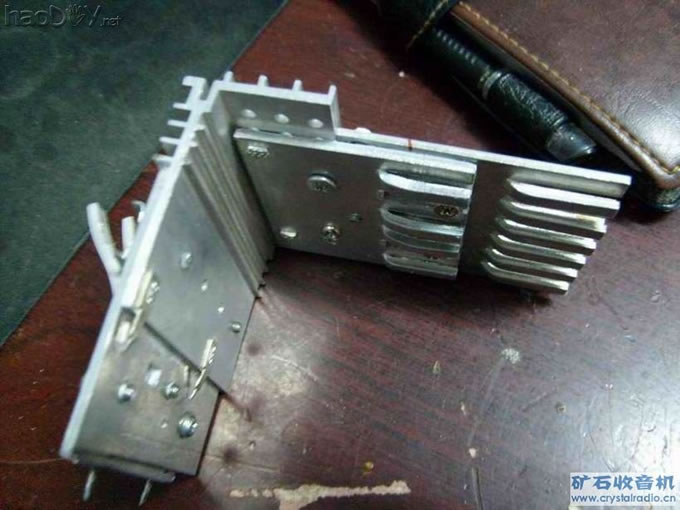

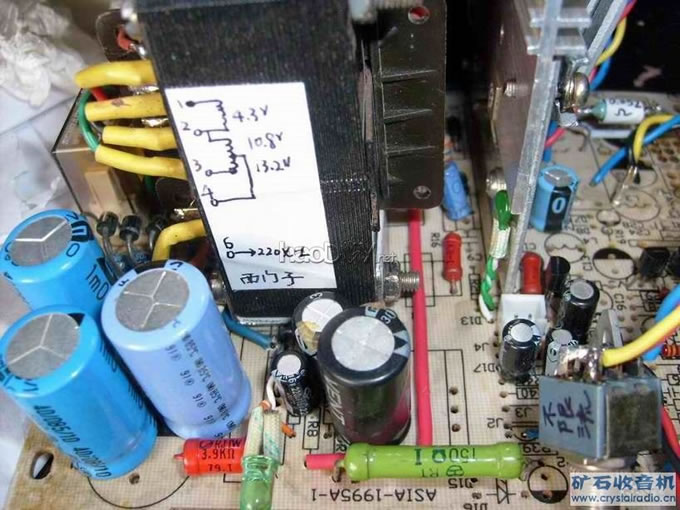

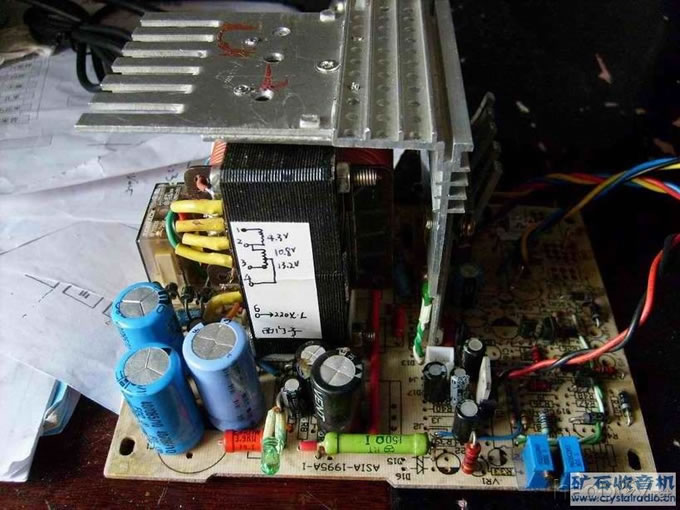

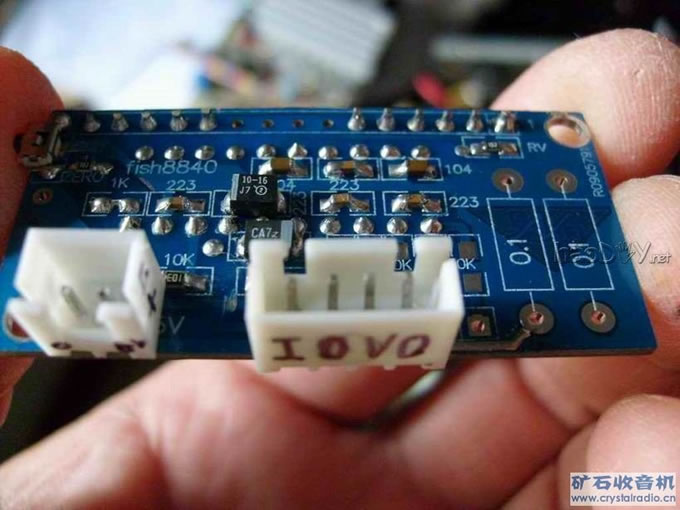

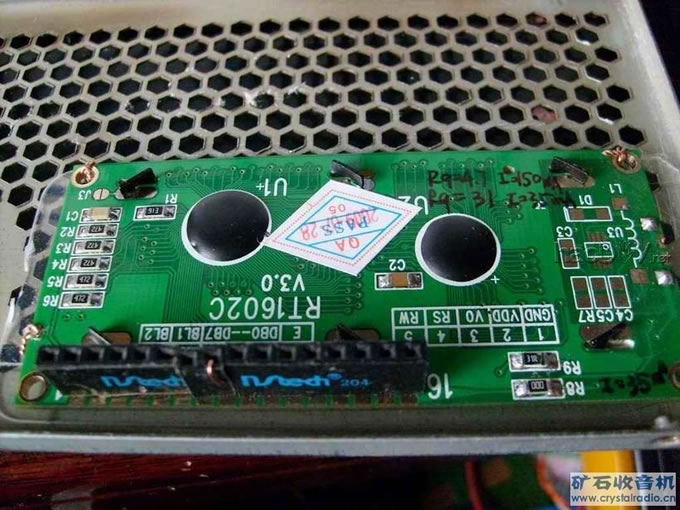

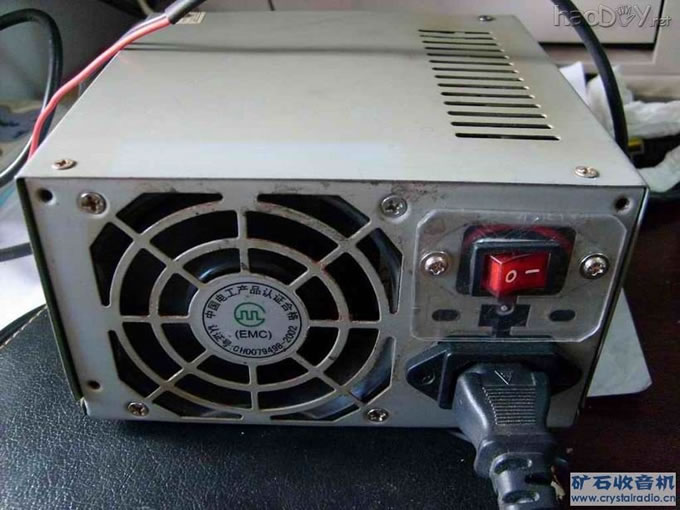

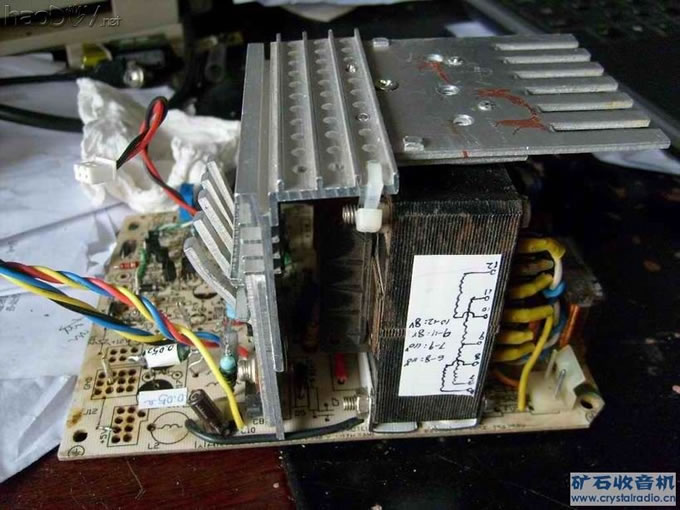

所有与稳定性相关的电阻均采用红色进口金属膜电阻当然是拆机的喔。一个西门子仪表上拆下的变压器，很多年了舍不得用，这回用上。输入交流自动切换，输出小于13V时输入电压为23V，输出大于13V时输入电压自动切换到40V。散热片是用多个ATX散热片组合而成，加有温控风扇，40度以下是风扇低速运行，基本听不到噪音，随着温度升高转速加大，保证节能又可靠。T26做的电压电流功率显示表头，美观又大方。全部东东除了表头外都安装在一块ATX的PCB上，大大的方便。经过几个月的时断时续，终于完成，装进ATX电源盒里，连续一个星期假负载工作，稳定超强，成功完成
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
