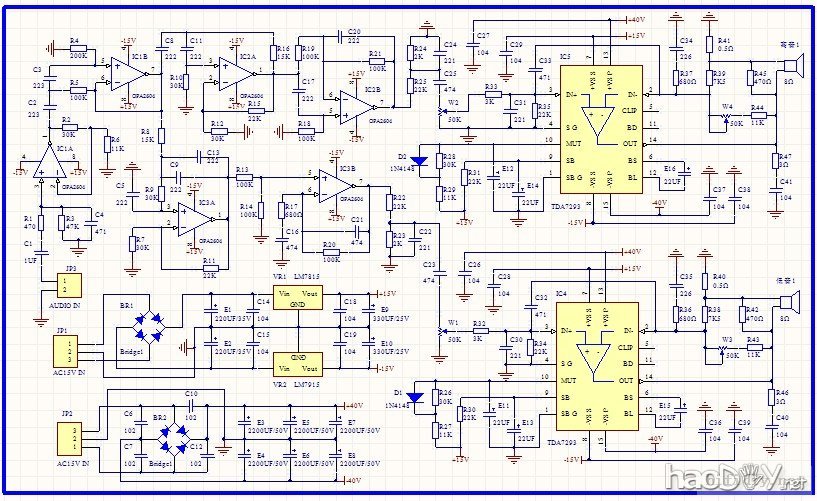

 电子分频（级前分频）有传统级后分频无法比拟的优点，很多人想动手制作，但是在没有制造出大功率集成放大电路之前，功率放大器如果使用分立元件制作，那么整机成本高、体积较大、接线复杂、调试安装困难等因素使得那些没有条件的人望而却步。TDA7293的面市使得制作100W以下的电子分频功放变得简单可行。为此本人用TDA7293设计一款电子二分频一体化功放，放到论坛，希望能给音响DIY爱好者提供一点参考，同时本人也希望得到高人指点使我的技术水平有所提高。我先把原理图和PCB图发到论坛请各位大侠帮忙检查错误和缺点，等我觉得没有什么大问题后再发到PCB厂家打板。这里先谢谢了。

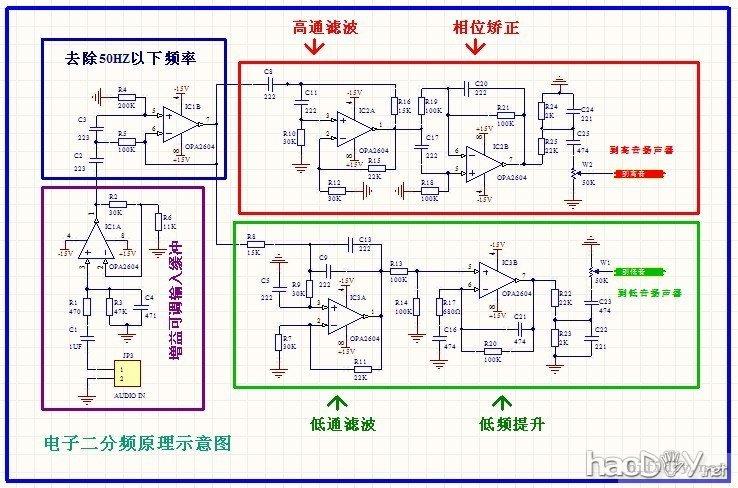

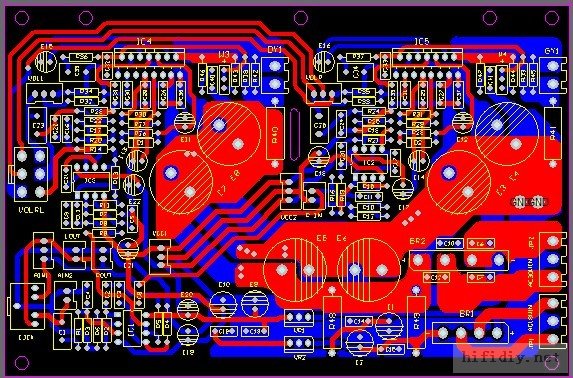

下面是PCB板图。我先把原理图和PCB图的视频截图发到这里，然后再把这两个文件上传上来供下载 用PROTRL 99可以打开，修改。望各位大侠指点。由于论坛不支持这种格式文件上传，需要的朋友可以通过QQ找我。对于能帮助我改正或者指出我设计不合理的朋友，将来PCB板做好后，我可以免费赠送PCB空板。我的QQ号928408903，加我时说明音响DIY。 下面说明一下我的设计思路。首先本版即可以做为电子二分频一体化功放板，也可作为独立双声道功放板。当做为双声道功放板时，信号从LOUT、R IN输入；当做为电子二分频一体化功放板时，信号从A IN输入。如果有人觉得运放过多影响音质，可以把运放去掉，用跳线连接即可。另外电路板上有些跳线、电阻、电容等都是为满足摩机的需要或者为了减少噪音干扰而故意增加的。比如，VOL R 插座本来是可以从上面到左面绕道音量电位器位置，但我担心低音集成块的电源和输出会对输入信号产生干扰，所以只好用一根信号线连接。类似设计还有多处，希望高人指点，以便我更好改进。其二，因为受到TDA7293性能的限制，设计过于豪华和复杂的线路没有多大意义。我只是希望通过合理的布局，走线，采用前后级单独供电等措施最大发挥TDA7293的潜能。这就是我们HIFIDIY所能做到的。如果说我们一定要TDA7293音质达到上万元功放水准，那是不合理的。再次重申我希望把本版的布局、走线、工艺、原理等达到最佳状态，让后来想搞TDA7293设计的朋友不用从头做起、再走不必要的弯路了。这才是我发次贴的最初意愿，希望朋友们帮我成全。 我下面把电子二分频原理示意图发上了。如果作为双声道功放板，前面一个运放IC1可以省略,左右声道信号从L OUT、R IN两个两芯插座输入即可。如果不需要高音相位矫正和低音提升，可以用跳线跳过。高音和低音的增益都可调，如果不需要调整，只要把负反馈电阻短接，付端接地电阻不装。高音和低音后级放大部分也有可调电阻调解后级功放增益。  1.用TDA7293只适合做小功率有源音箱，在设计调试阶段需要根据扬声器特性进行分频点调整，调好后不需要用电位器改变频率。2.很多人搞不明白一个事实，功放的失真可以轻松做到0.1%以下，而扬声器做到1%失真属于天价，所以我们没有必要对集成块功放的技术指标斤斤计较。根据我多年体验，如果音箱不是非常好的话，改变功放的若干参数，根本没有人能听出差别。如果要辨别你的功放和音箱的好坏，最好的办法花300元以上买一幅耳机，电脑配一块好一点声卡，用你这套装置对比，立即区分出好坏。3.至于分频点，根据我的经验，低音扬声器直径越大，高音扬声器功率越大，分频点越低。分频点低，低音失真小，有力度，如果高音质量也很好，那么高音也响亮。如果低音直径小于6.5吋，高音功率小于10W，分频点应该设到3.5K-4.5K;如果低音直径6.5吋-8吋，高音功率10W-30W分频点应该在3K-4K，低音大于8吋，高音就需要用号筒高音了，分频点可以设在2K-3K之间。对于我这个电路，我准备把分频点设在3.5K。 |
