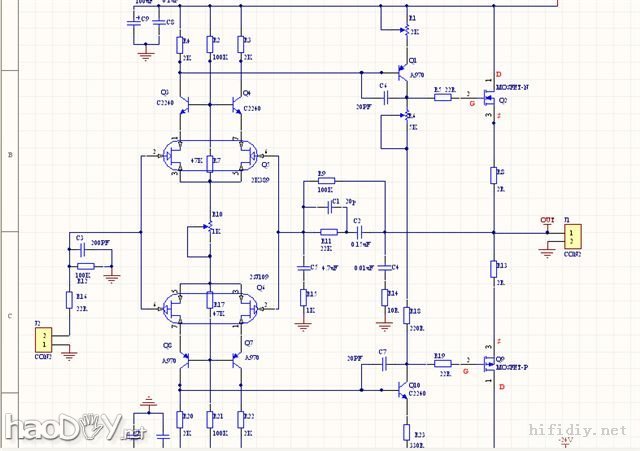

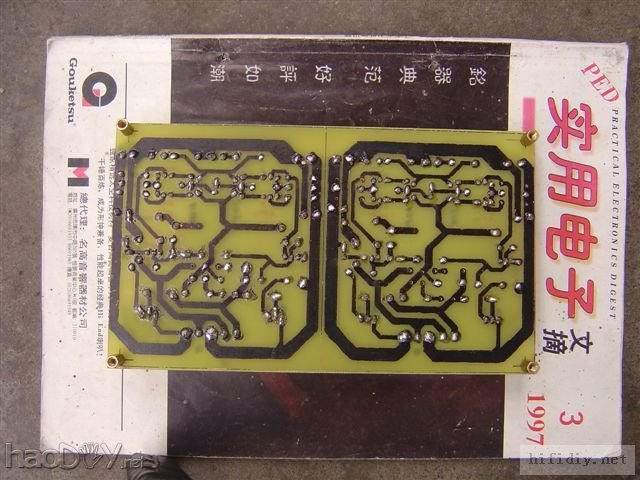

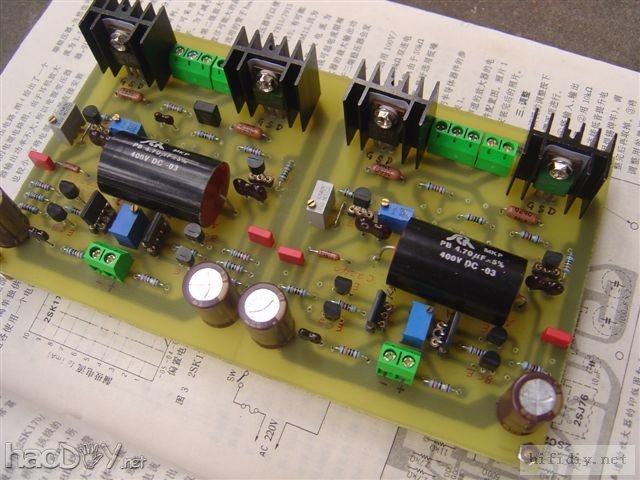

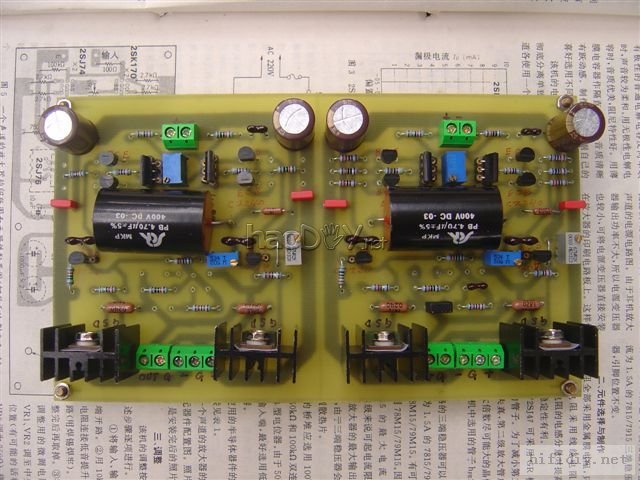

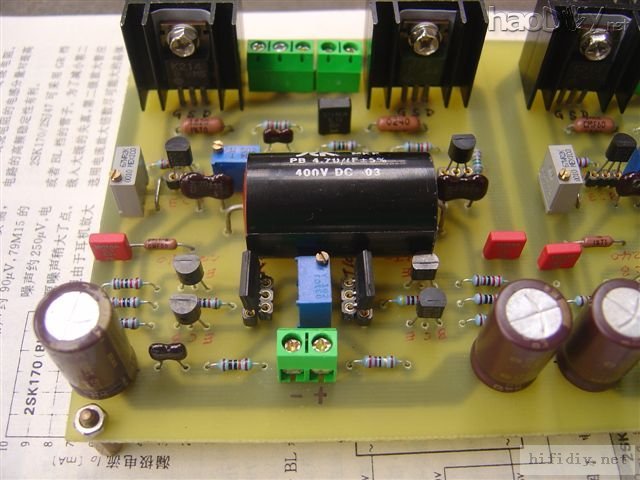

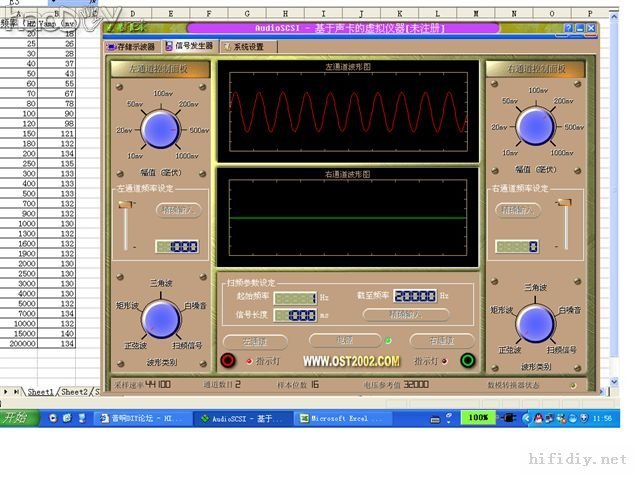

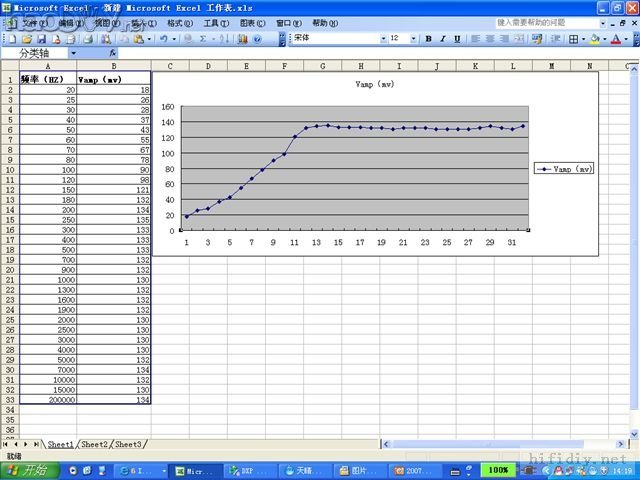

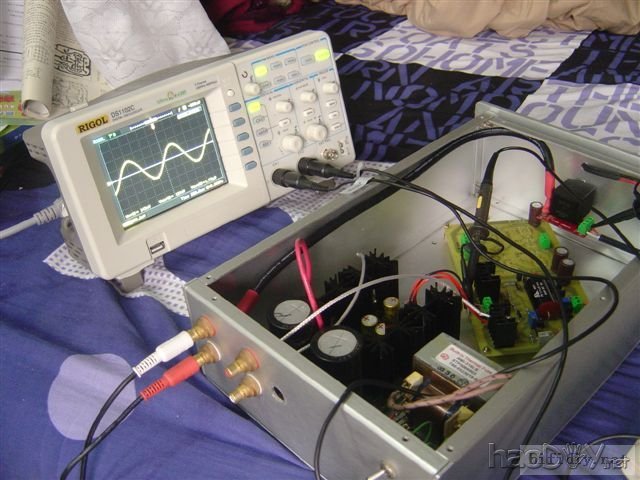

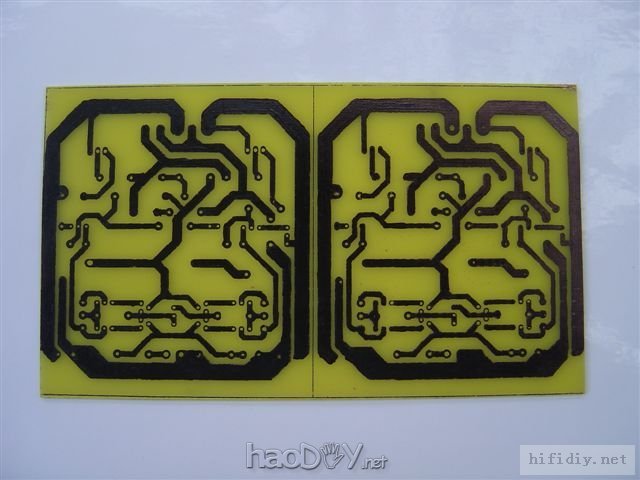

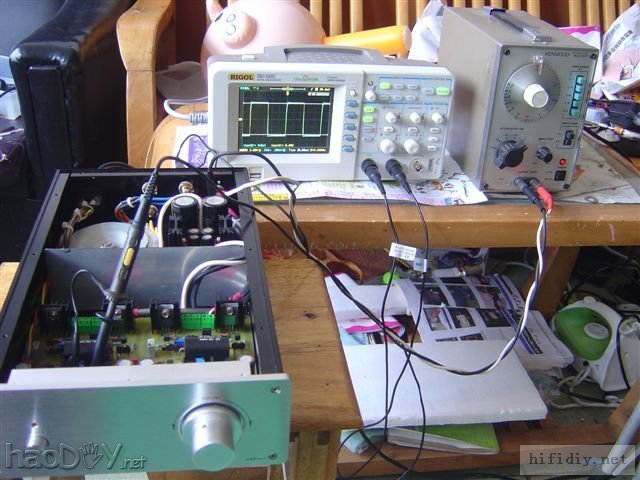

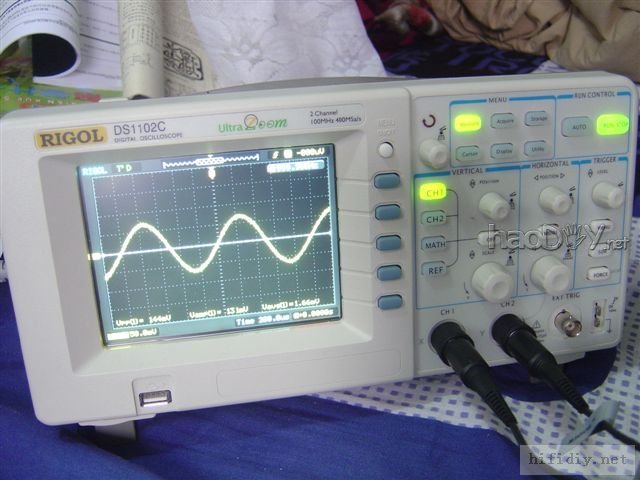

线路的确是来自日本《无线与实验》，这点他也提到。从余所刊登的线路我看到的只有两种型式的电路，后寅变成很多类型的功放，耳放，前级，甲类，甲乙类，高电压的，低电压的等等。尤其是那个6W的电池供电功放，是我一直想做的，电路应该跟34楼这个差不多。 很喜欢看《实用电子文摘》从余的文章，先不说电路是不是很好，文章对电路的分析与调试解说得很详细到位，也是从那时候迷上了音响。加上最近有时间，也学会了热转印制板，这样做板的成本很低，不用再去打样板，想做就做。 加上这两天，哥帮我借了一台数字示波器回来，简单做了一些测试，因手上暂没有信号发生器，用的是电脑模拟的信号发生器，试用版只能用正弦波，不过输出的频率很准，因为示波器上有直读功能，可以直接显示波形的各种电压值及频率。这样就可以简单的做一下频响测试，输入一个电压幅度保持不变频率从20HZ~20KHZ的正弦波信号，并记录每一个频点的输出波形幅度值。导入EXCEL，用图表功能做出频响图。虽然这样并不是精确，但也能大体上了解这个放大器的各频段的放大能力。因为没信号发生器，这个模拟软件输出最高频率为20KHZ，待信号发生器回来，将做更高频率的测试。 这个电路的反馈加了低音补偿，可以随意调节补偿深度，或直接改成直流负反馈。第二级电压放大级如果改成渥尔曼放大（共基共射放大），我想高频特性还能够得到改善，这留给日后做了，电路上的主要部分采用插座安装，是为了测试不同的管子用。 图片最下面附有PCB文件（DXP和99E格式）和原理图。有兴趣的朋友可以自已制作或修改。PCB有一处跳线，请留意

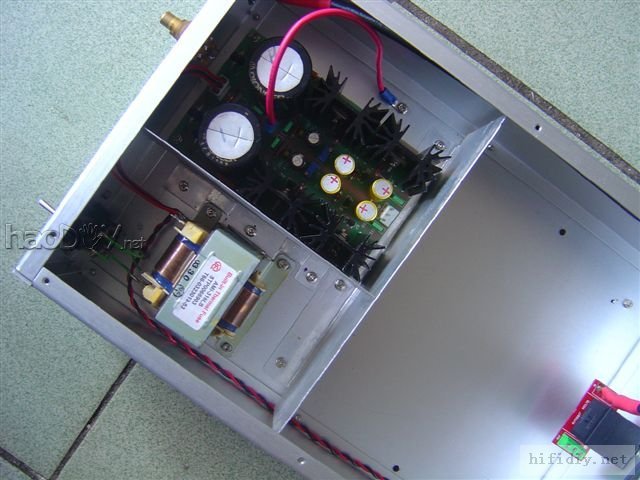

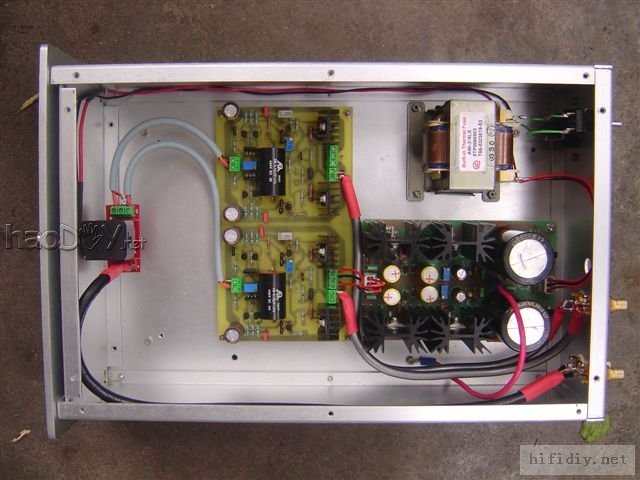

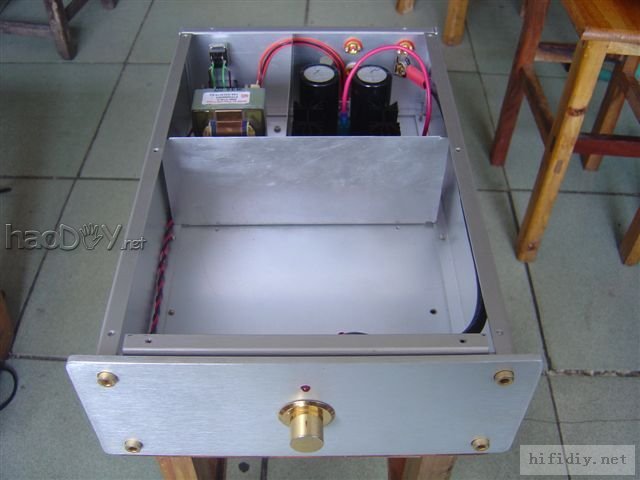

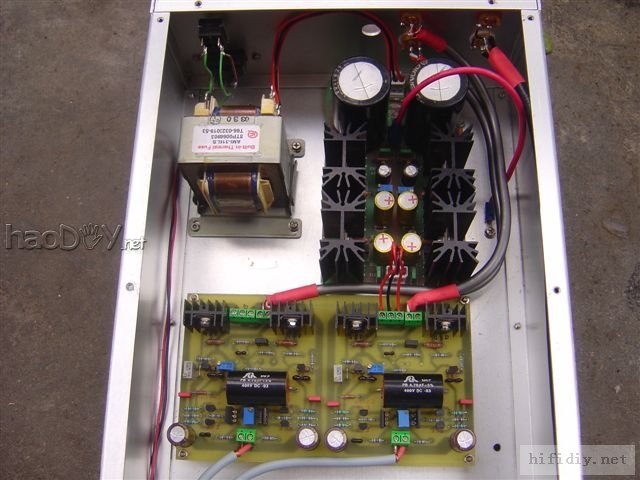

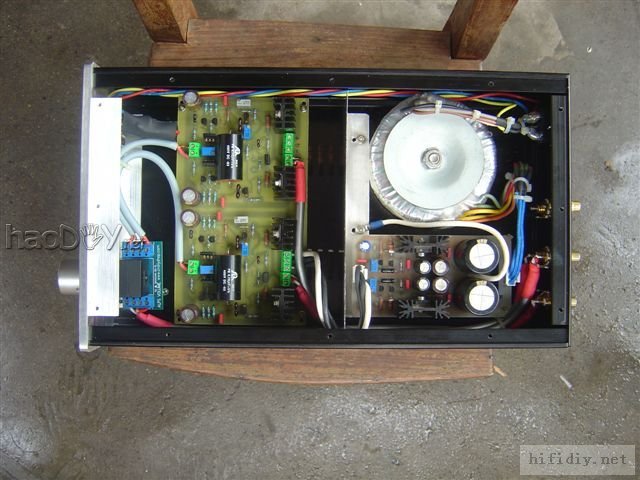

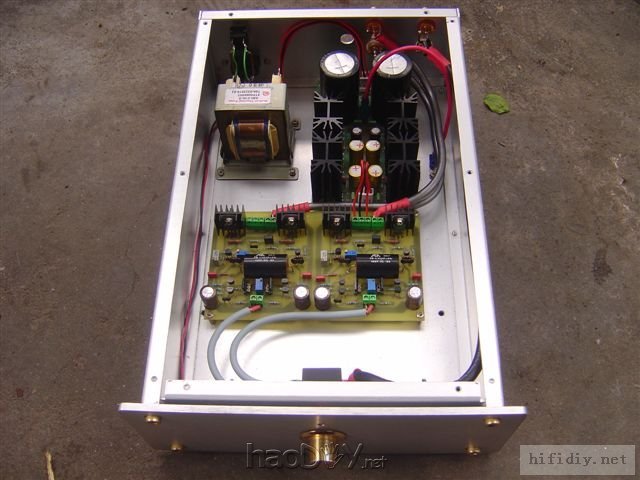

。 今天换了一个感冒友的机箱，刚好合适装，之前这个准备用作另一台前级。并把变压器隔开，提高信噪比。但还是之前这个并联电源和E型变压器供电更动听一些。接下来试一下不用稳压看看怎么样

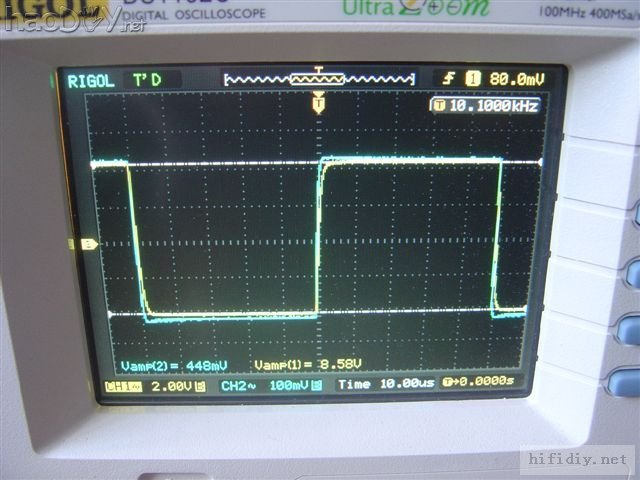

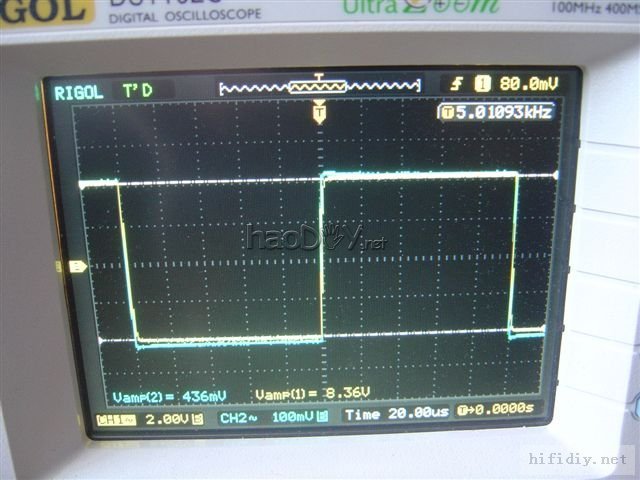

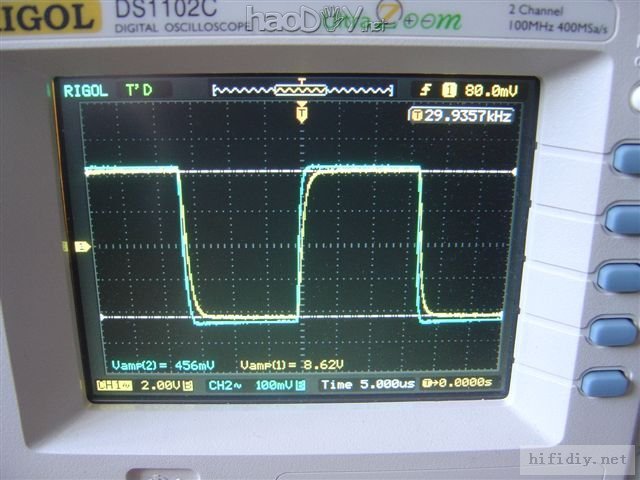

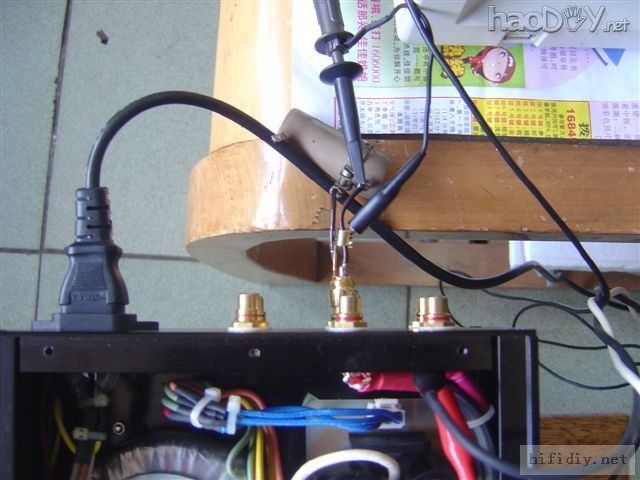

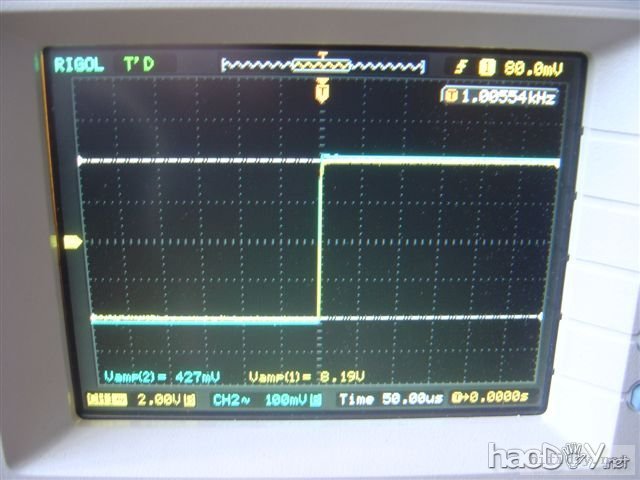

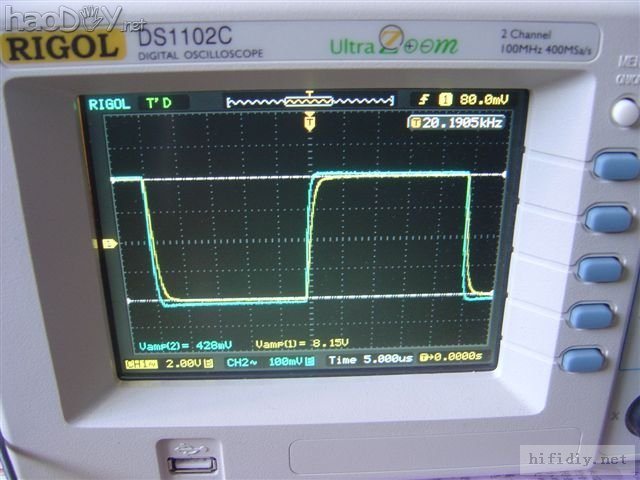

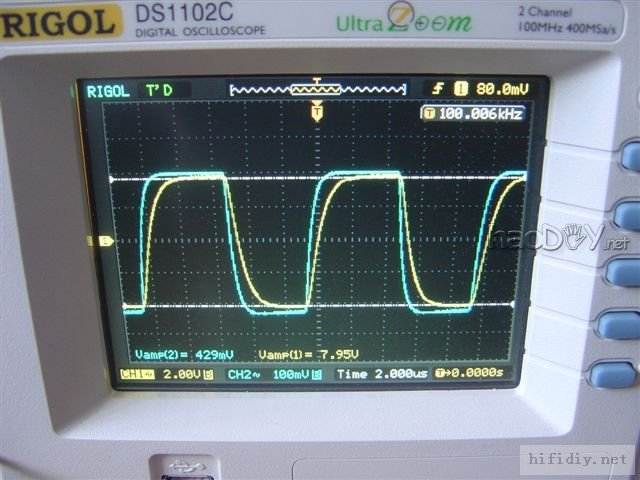

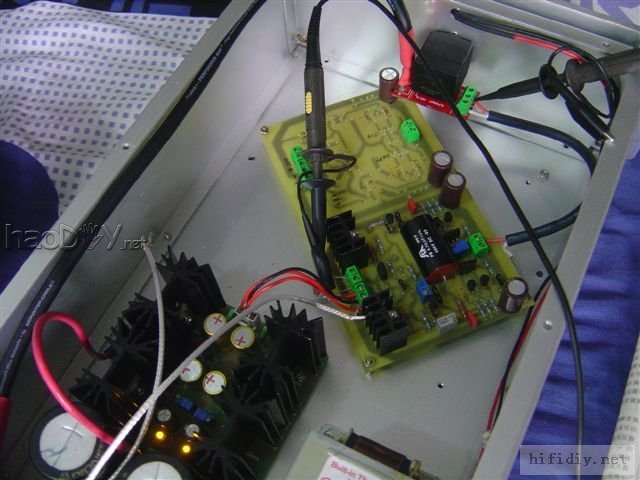

今天有空测了一下转出波型，感觉性能还是不错的，输入各频率的波型观看输出的电压波型电压幅值，频率大概在160KHZ电压幅值（与1KHZ相比）才开始下降。以下是输入电压450MV左右的方波，输出接了34欧姆的假负载。蓝色线的是输入，线是输出。输入波型的频率在显波器的右上角有显示。波型的电压幅值在左下角有显示，蓝的是转入，黄的是输出。整机电压增益在20~22倍左右。1KHz以下的波形没有拍到，有空再贴上来。 今天做一下第二级电压放大管更换对，用了A1145/C2705和970/2240，声道差异比较大，与970相比A1145的高频暗淡，低频也不够力，未级电流也做了一些对比，调在20MA与30MA左右，30MA时，声音活泼很多，但也不能调过大了。做这款机注意一下选管，尽量选放大倍数大的，我970选的放大倍数在450MHZ左右的管，都用图示仪配对过。看来同一种管也会做出两种声音的机机
|
