mini1608LED点阵微型万年历(6)

时间:2013-02-14 13:33来源:www.crystalradio.cn 作者:bd1234567 点击: 次
(12)：按电路图晶振接18、19脚，温度传感器接40、21、20脚，0.1uf接40、20脚，蜂鸣器负接20、正接23脚，电源供电正接40、负接20脚 (13)：设置钮制作 (14)：把焊在点阵屏脚位上的16芯排线另一头按电路图焊接到单片机

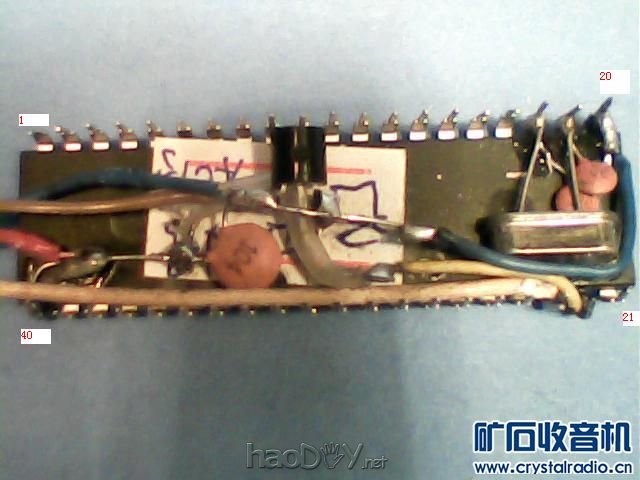

(12)：按电路图晶振接18、19脚，温度传感器接40、21、20脚，0.1uf接40、20脚，蜂鸣器负接20、正接23脚，电源供电正接40、负接20脚
mini1608LED点阵微型万年历

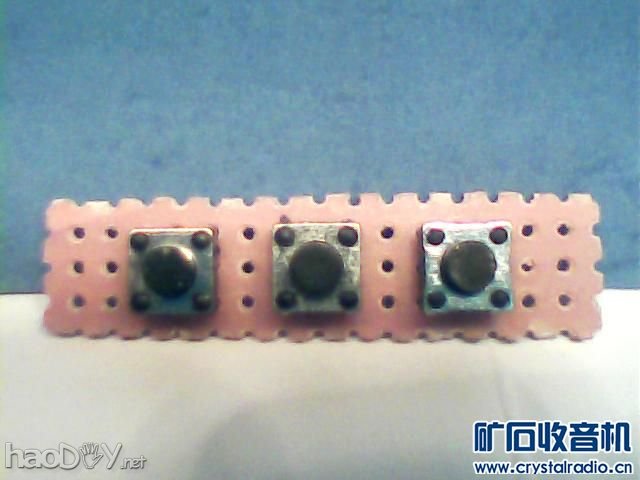

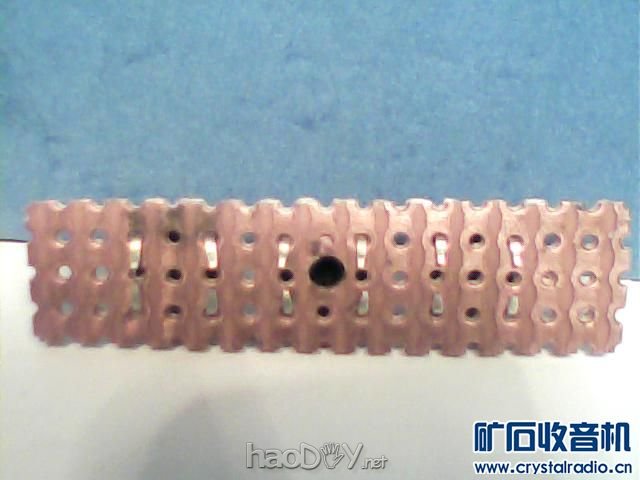

(13)：设置钮制作
mini1608LED点阵微型万年历

mini1608LED点阵微型万年历

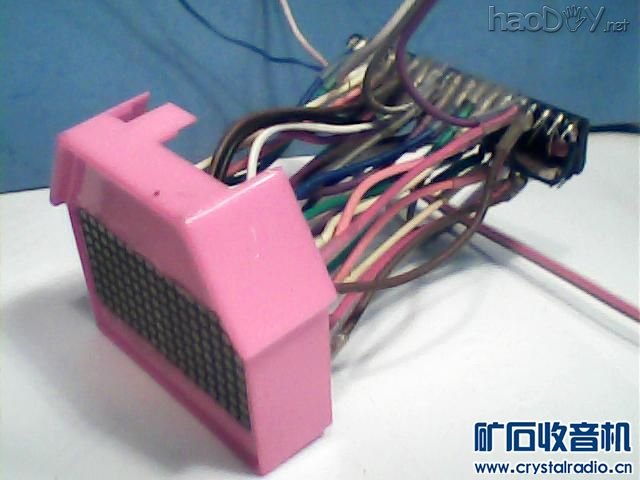

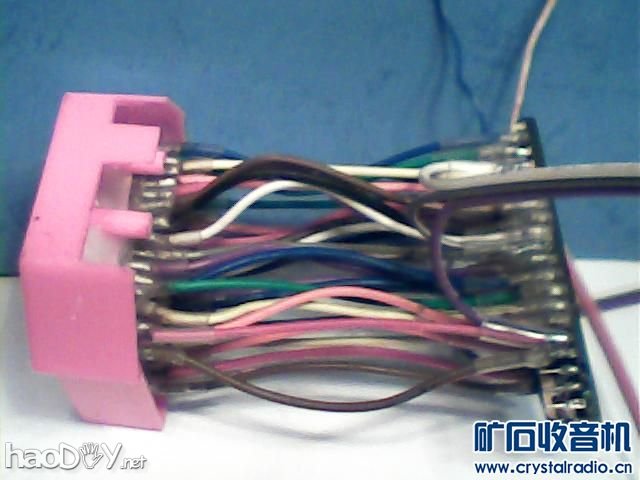

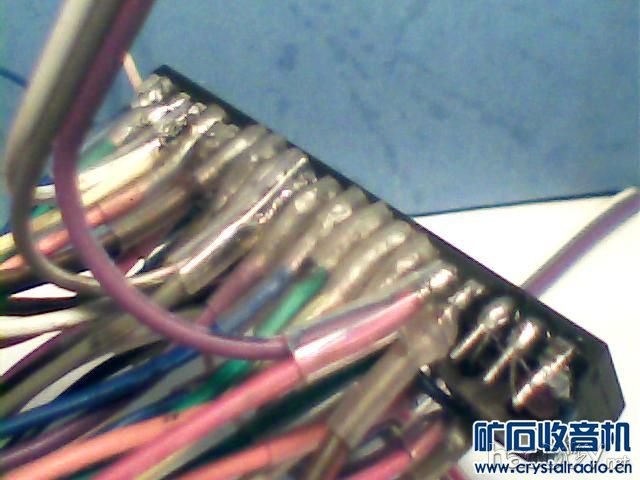

(14)：把焊在点阵屏脚位上的16芯排线另一头按电路图焊接到单片机芯片相应的脚位上并套上绝缘套管
mini1608LED点阵微型万年历

mini1608LED点阵微型万年历

mini1608LED点阵微型万年历

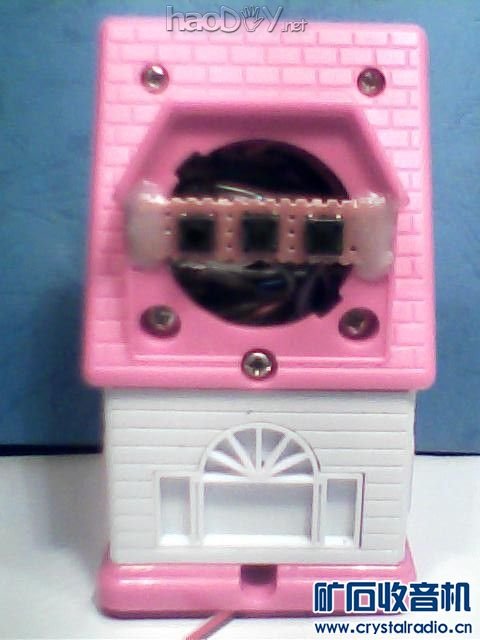

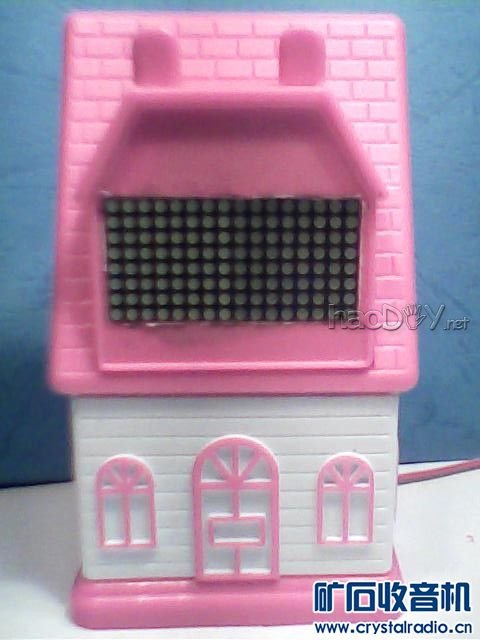

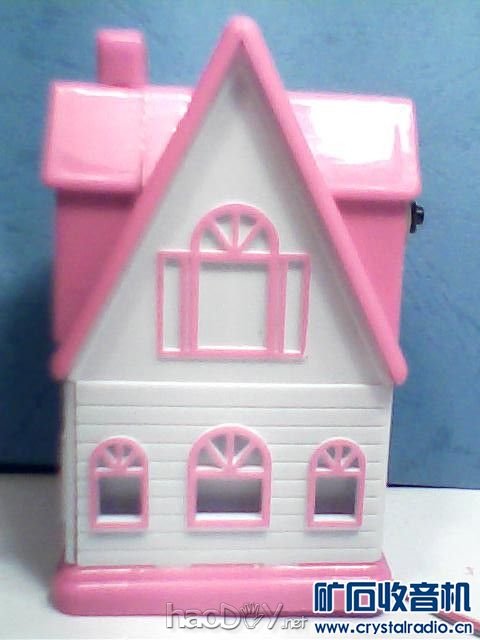

(15)：显示机芯入盒装配
mini1608LED点阵微型万年历

mini1608LED点阵微型万年历

mini1608LED点阵微型万年历  (责任编辑：admin)
