太阳能led小小台灯

时间:2013-02-24 16:43来源:www.crystalradio.cn 作者:山东激光 点击: 次

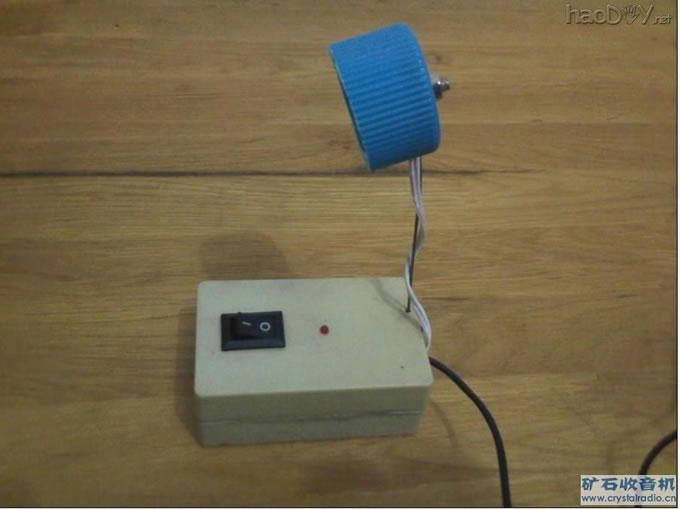

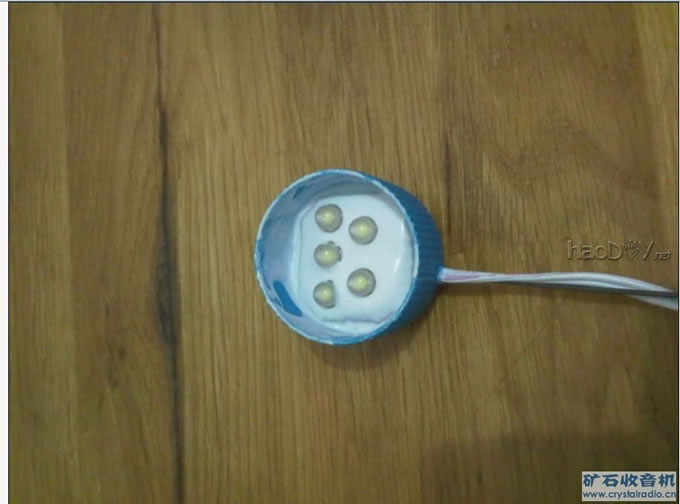

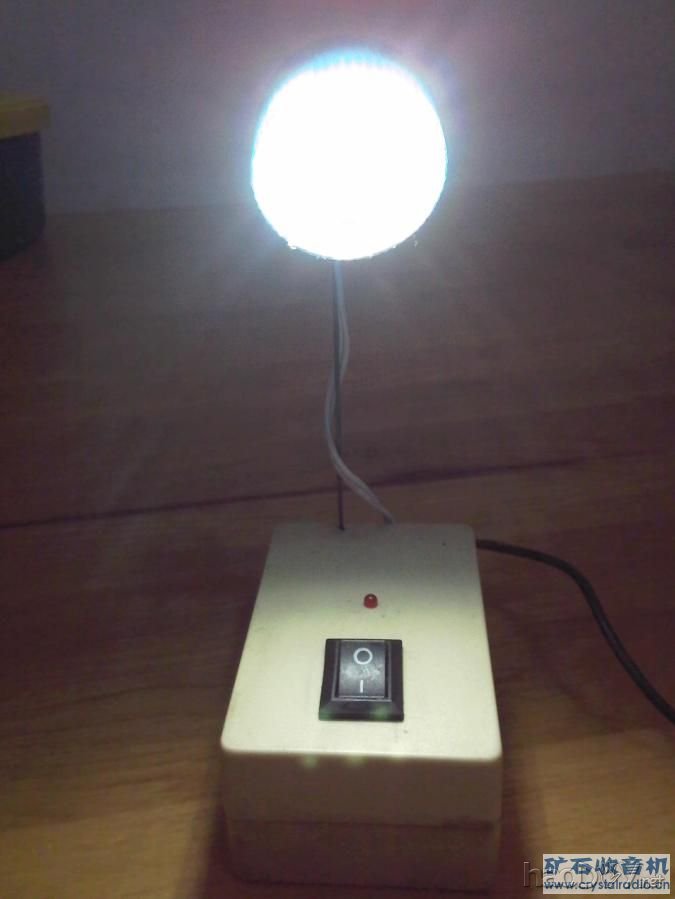

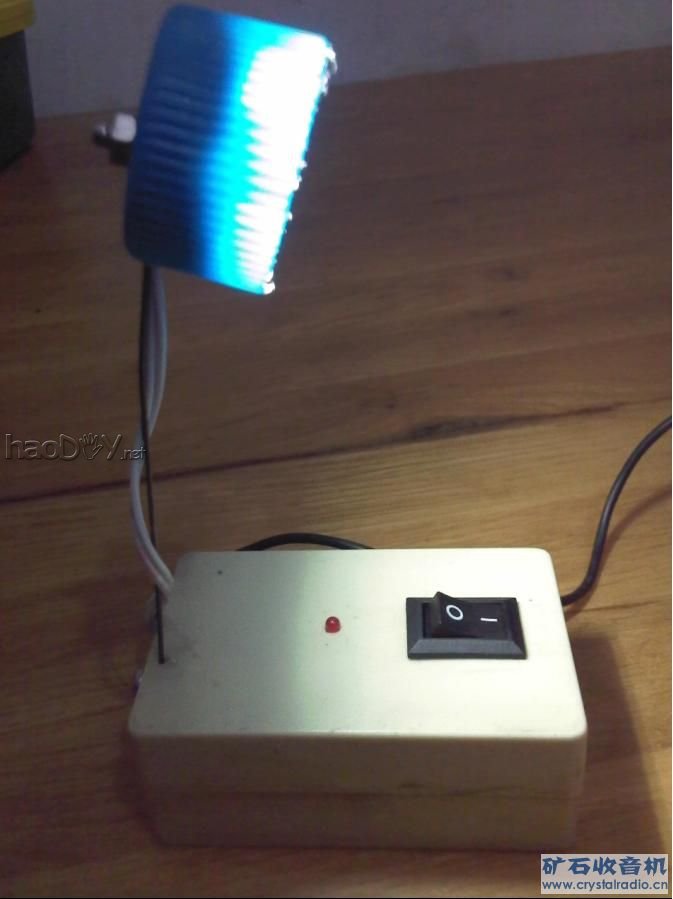

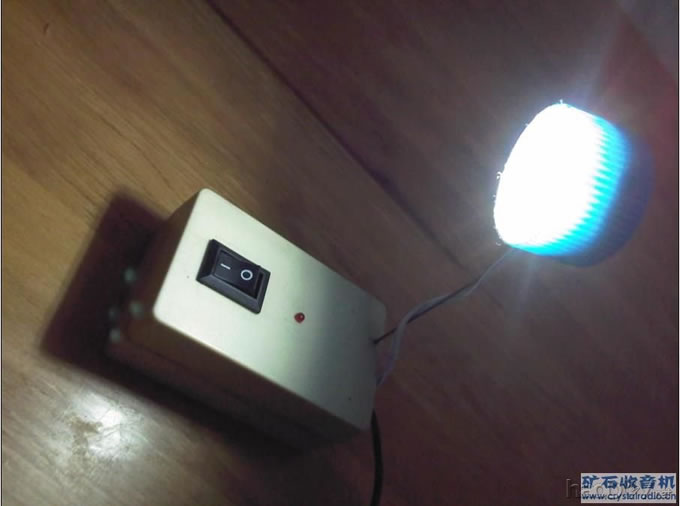

我用两块太阳能电池，是输出2V，220毫安的。（开封老罗，单块为2V110毫安）。我又了两节5号镍氢电池，并联为4000毫安时。升压电路是找的太阳能草坪灯控制电路，原来的电感是220微亨，带一粒发光二极管，我改为80微亨，这样在电池端吸收电流为150-200毫安，可以以15毫安的电流驱动5粒发光二极管，我使用的管子是日本日亚公司的最新的品种，5粒管子在15毫安的情况下的亮度达到普通管子15-20粒的效果。在两片太阳能电池暴晒一天后我这个小台灯能点亮6-8个小时，躺在被窝里看书，亮度足够了。我先把太阳能电池和电路原理图发上来。我的这个台灯的理念是低碳，环保！这样的台灯寿命至少在10年以上。回家后我把小台灯拍照后再补发。哈哈！！太阳能电池在室外，灯放在床头上。今天一天的充电电流9点30为20毫安，10点为70毫安，11点为120毫安，12点为170毫安，1点-2点也为170毫安，3点为100毫安，4点为60毫安4点30分为20毫安，5点为10毫安

微型太阳能台灯电路 .JPG (24 KB, 下载次数: 101)



微型太阳能台灯电路 .JPG
