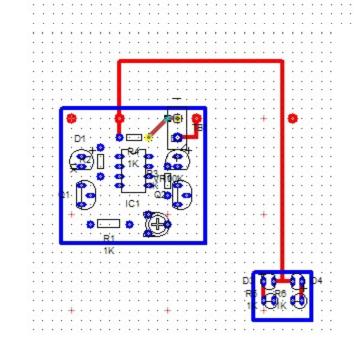

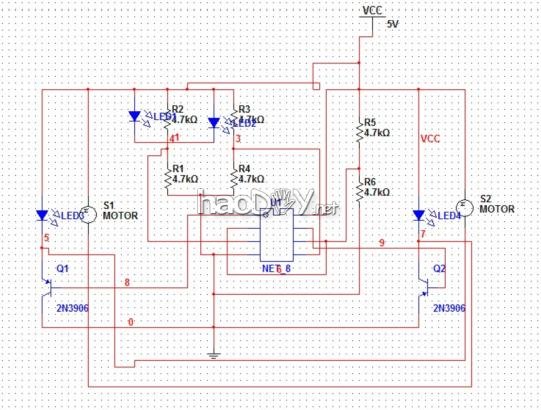

做了一个巡线小车(技能欠好，好手勿喷)，必要电子元件有光敏电阻，电阻二极管，三极管，电位器等 先上电路图：

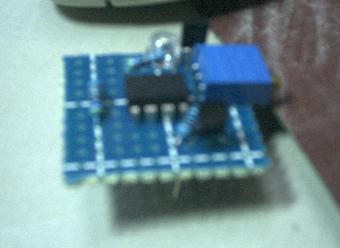

(原料淘宝上都有卖,摄影机的图传不上来，以是截的图) 在上光敏电阻和二极管，这块洞洞板宽2个洞长5个空：

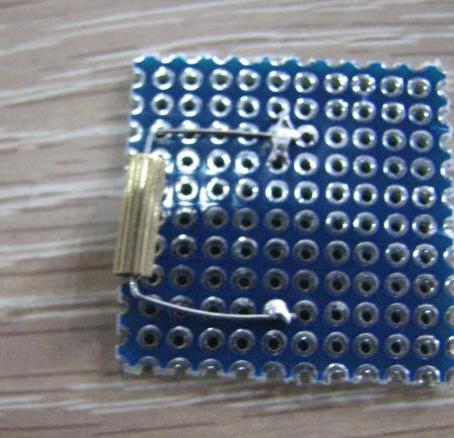

各个电子元件的位置，这块长10宽10个孔 ，连好后再把 光敏电阻等用跳线毗连 (最后上跳线连法)

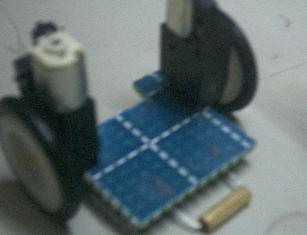

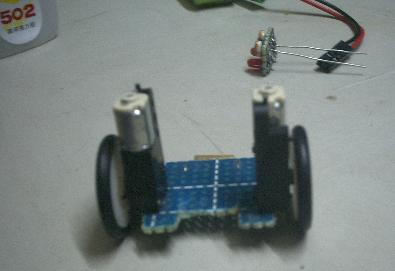

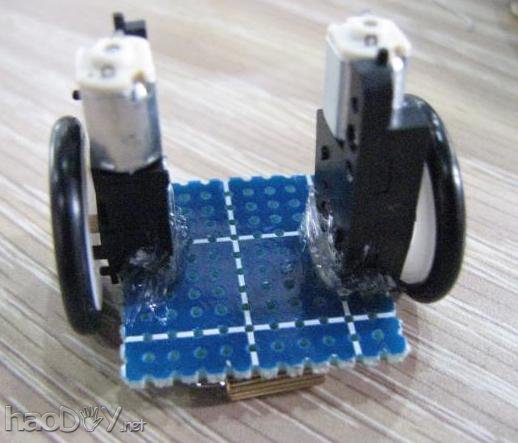

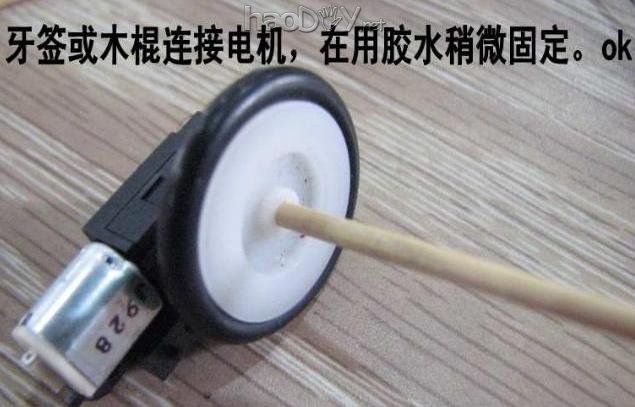

底盘和上面的洞洞板一样 (万向轮用铜管和光敏电阻的引脚做的 电机和皮带轮用牙签毗连，必然要在前端留有一个口子长6宽2个孔)这几张用手机拍的还比相机好
百口福

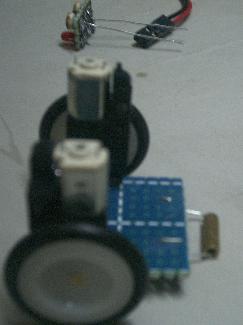

安装最后的总体
对了车轮轴用牙签做的
(找不到轴)继承上图

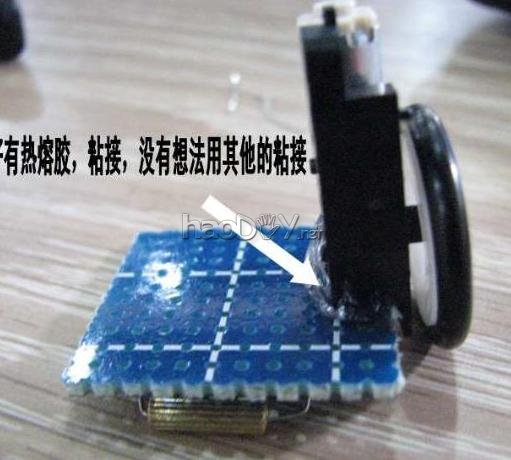

如图把只要电路放在电机上，把电机和LED并联

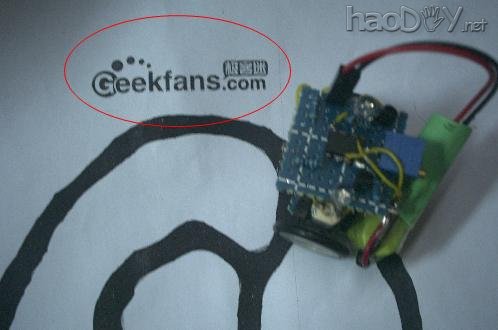

完满是本身做的尚有标志

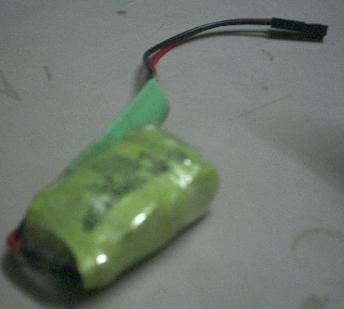

电池是充电的

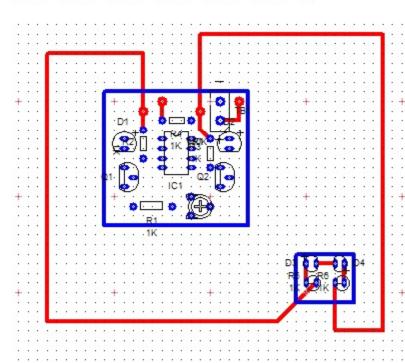

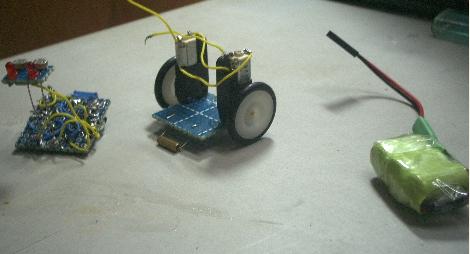

好，实物图上完了，上跳线(这个一步一步的，假如不按这样也许会像我一样很贫困，电机并联到LED上)

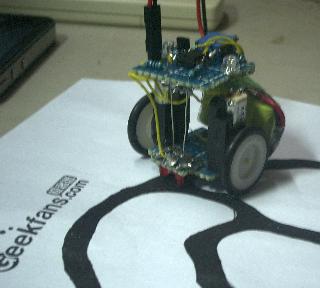

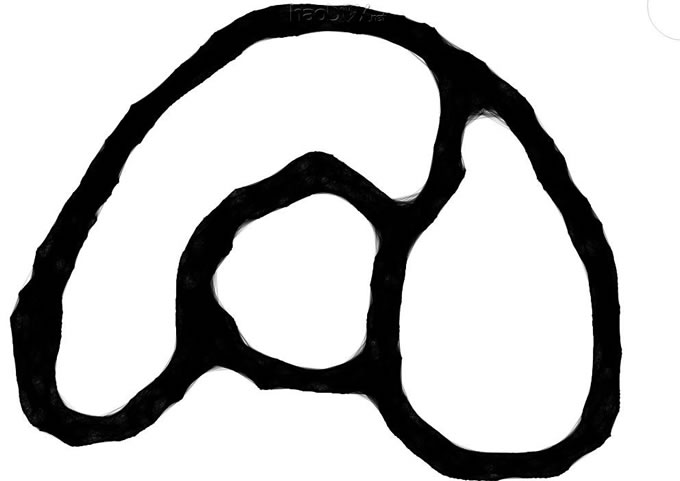

最后上个跑道图(本身画的，要放大)
总之能不做小就不做小，假如太小难度就会太大(尚有记得投我一票)
