洞洞版MBL6010+Buf03耳放/前级(参赛)

时间:2013-02-23 16:24来源:www.ndiy.cn 作者:ywm2011 点击:
不多费话! 起实电路非常简单: 1)结构:输入缓冲(OPA2134)+音量控制+主放大级(OPA627/OPA637)+输出缓存(电流型缓冲IC Buf03) 2)本电路采用2组稳压电源:固定小电流稳压7815/7915给输入缓冲和主放大级供电,LM317/337调成+/-18V单独给输出缓冲供电 (buf03
不多费话!

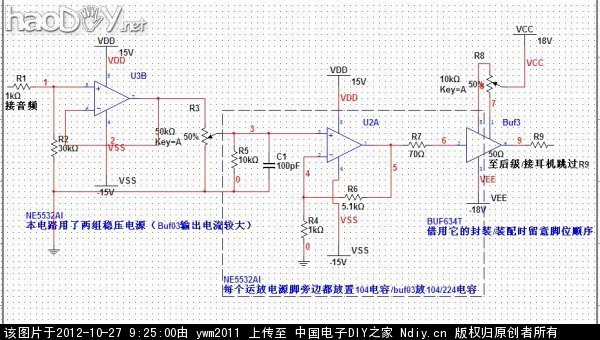

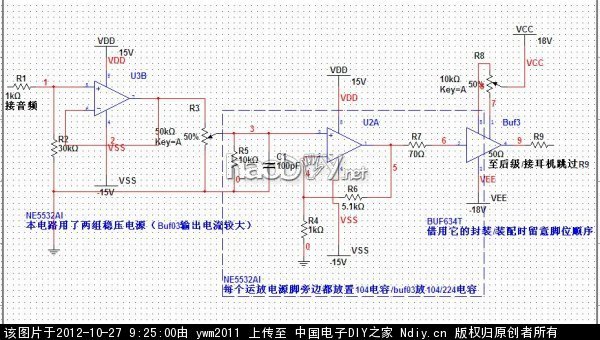

起实电路非常简单:
1)结构:输入缓冲(OPA2134)+音量控制+主放大级(OPA627/OPA637)+输出缓存(电流型缓冲IC Buf03)
2)本电路采用2组稳压电源:固定小电流稳压7815/7915给输入缓冲和主放大级供电,LM317/337调成+/-18V单独给输出缓冲供电 (buf03是连续输出70mA的甲类缓冲)
3)滤波: 都是国产电容担心参数不好采用并联方式
4)调试:先单独调好每组电源的电压再检查每级接线正确后给输入缓冲和主放大供电(留意主放大直流输出电压0.1/0.12mV)最后再给输出缓存通电(先要把输入对地短接调好静态时的输出中电电压-0.1/0.1)再注入信号慢慢调大音量并监测中点的电压的变化并微调可调电阻让中点归0
5)开始进如煲机阶段:专业人士用软件来煲,我就用电脑音乐来煲!(我一般用48小时连续煲,记住48小时后还要测试中点电压并校准)
6)你可以开始畅游你的音乐之旅了,一套高标准的耳放(前级)就诞生了

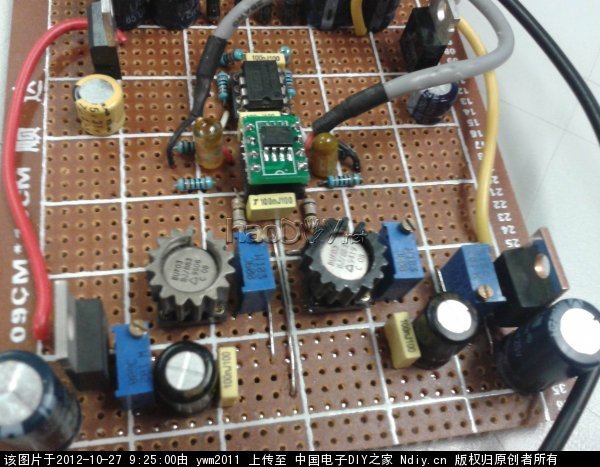

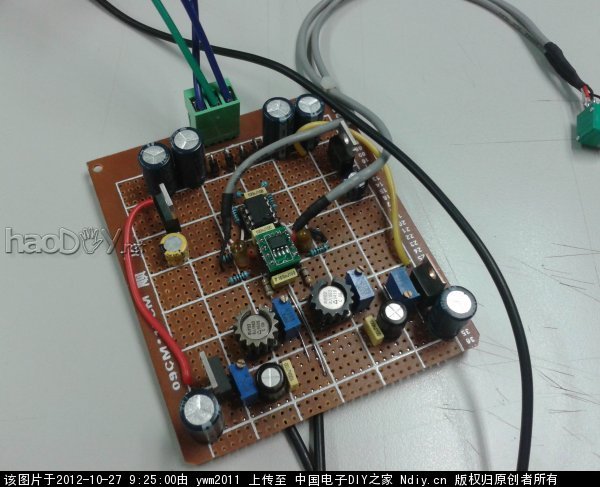

洞洞版MBL6010+Buf03耳放/前级(参赛)
洞洞版MBL6010+Buf03耳放/前级(参赛)
洞洞版MBL6010+Buf03耳放/前级(参赛)

洞洞版MBL6010+Buf03耳放/前级(参赛)



MBL6010 buf03耳放-1.JPG (81.96 KB, 下载次数: 6)



洞洞版MBL6010+Buf03耳放/前级(参赛) (责任编辑:admin)
