用仿“MBL6010(ne5534)”机箱,做自己的运放前级

时间:2012-10-04 11:31来源:未知 作者:admin 点击:
曾做过几个运放前级, 和马克、士必草、仿高文前级进行友谊赛后,大受鼓励,继续做前级,力求还能进一步。 这次借用了仿MBL6010D的机箱,呵呵,机箱的费用就超过了前级板, 这次增加了音源选择。 采用RS牛 30W,和E牛(0.35矽钢,50W),国产定制R牛50W、国产
曾做过几个运放前级,
和马克、士必草、仿高文前级进行友谊赛后,大受鼓励,继续做前级,力求还能进一步。
这次借用了仿MBL6010D的机箱,呵呵,机箱的费用就超过了前级板,
这次增加了音源选择。
采用RS牛 30W,和E牛(0.35矽钢,50W),国产定制R牛50W、国产50W环牛,进行比较,最终还是选RS牛。

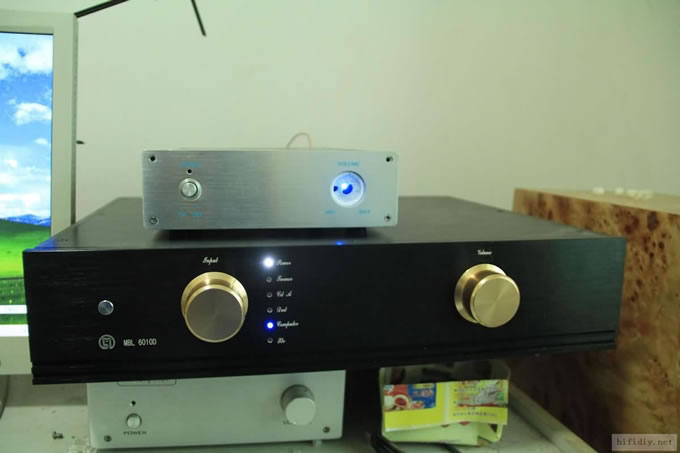

先来个照片
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

在前辈高手的指导下,这次前级线路进行改进:
1、整流电路和前级板分开,原前级板上的整流废除。
2、正负电源,各自整流,地电源也分开,到前级板电源接入处才汇集地电源
3、引入CLC整流

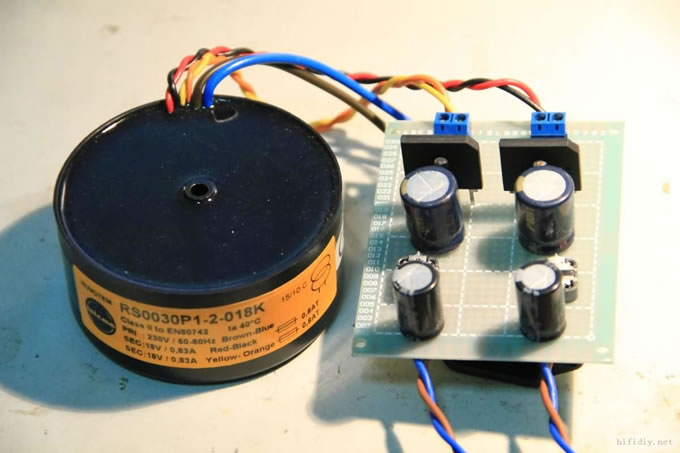

RS牛和整流板
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

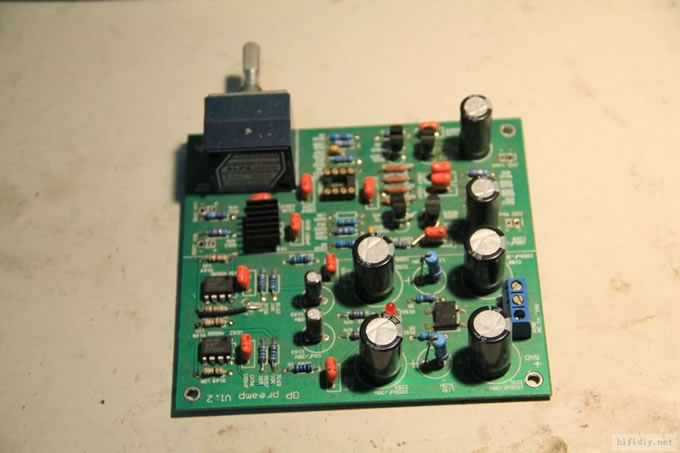

前级板
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

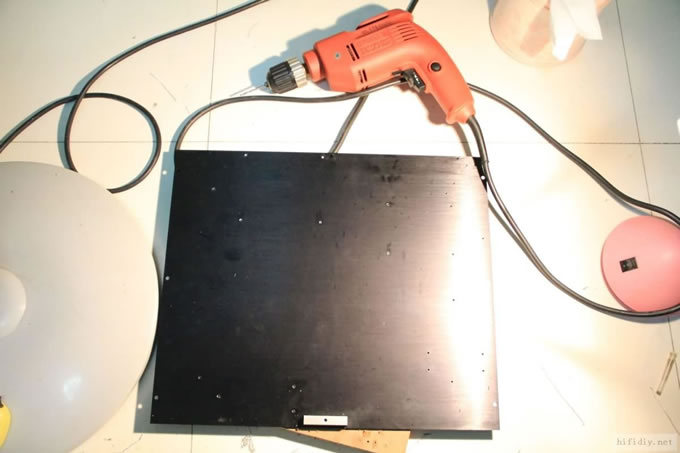

打孔+攻丝作业,一共20个孔。
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

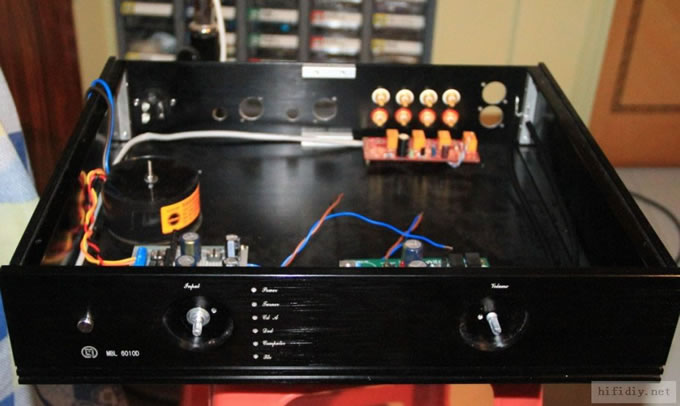

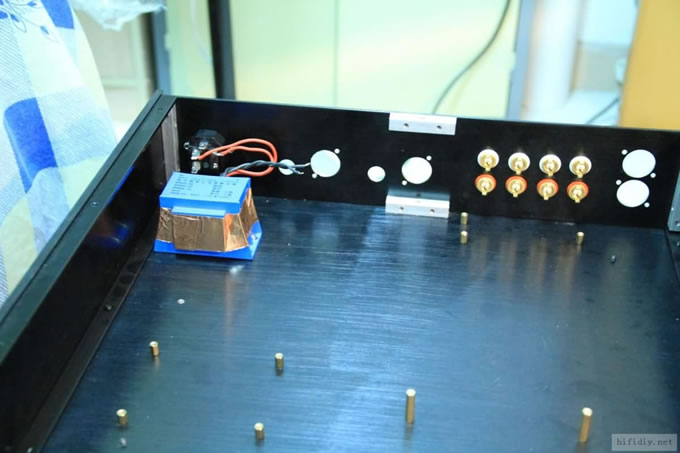

初装,所有变压器用铜箔包着接地。
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

CLC整流用在功放上,有很多争议,
但用在前级,还是比较适合的。
用示波器实测,
这个RS牛(AC 18 X 2),在一般整流电路上,2000uF电容(2个1000uF35V),输出直流为正负25V,纹波为110mV;
采用CLC滤波电路,C(1000uF ) + 2mH + C(1000uF),输出直流为正负25V,纹波为40mV

这一级纹波的减少,可利于稳压电路的纹波抑制,可进一步提升电路的总体性能。

是JRC4558,用来做前级电路稳压,
JRC4558本身有90dB的纹波抑制能力,稳压后的电源为正负17V,纹波非常小,虽然电流少点,但足够前级运放用

LM7815的纹波抑制为70dB
LM337的纹波抑制为77dB

用仿“MBL6010(ne5534)”机箱,做自己的运放前级
下载 (96.57 KB)
2010-12-17 12:02

用仿“MBL6010(ne5534)”机箱,做自己的运放前级

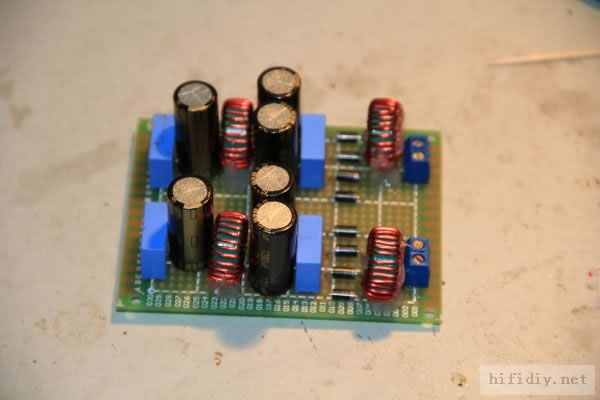

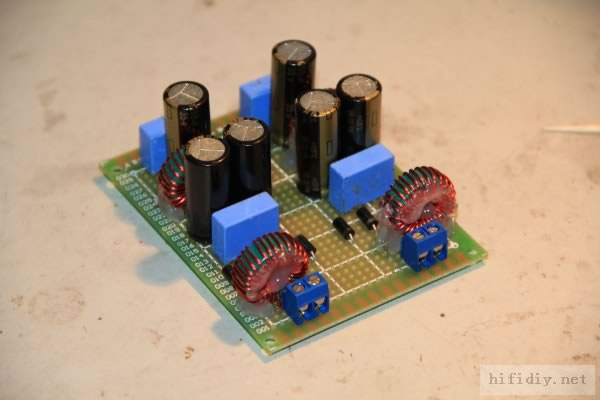

新做的电源模块
不用整流桥,改用快恢二极管
用仿“MBL6010(ne5534)”机箱,做自己的运放前级
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

前级交流照片

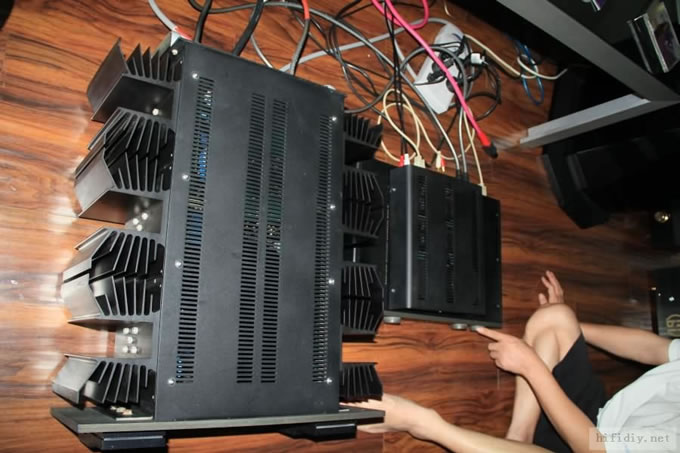

这次是KSA 250 厂机后级功放及 配套的前级

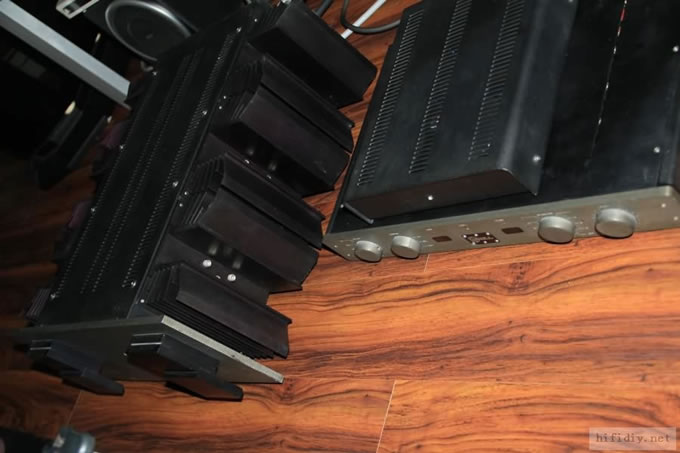

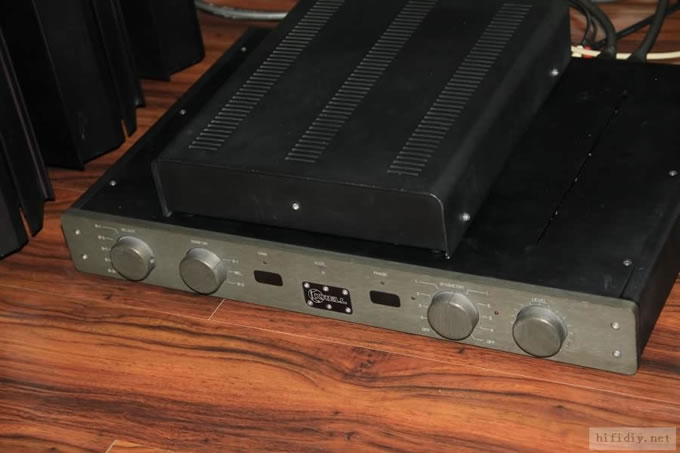

先上厂机
用仿“MBL6010(ne5534)”机箱,做自己的运放前级
用仿“MBL6010(ne5534)”机箱,做自己的运放前级
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

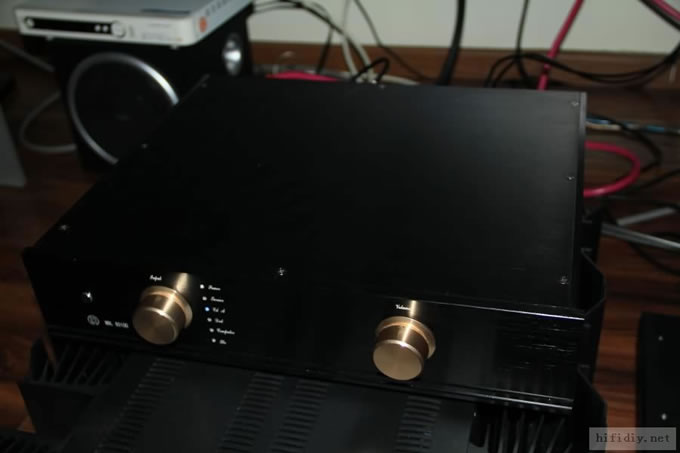

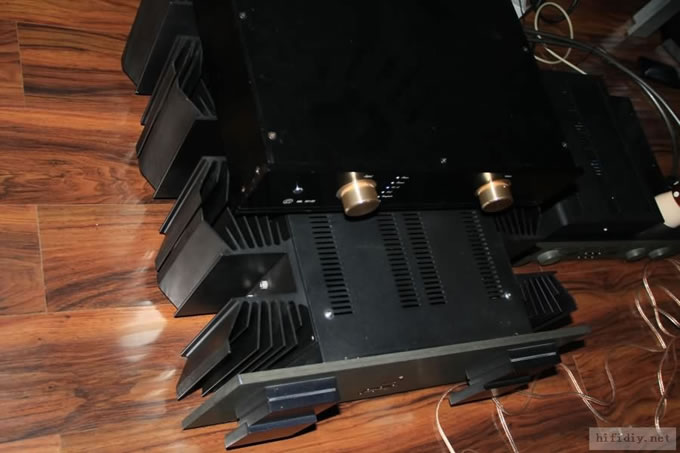

换上前级
用仿“MBL6010(ne5534)”机箱,做自己的运放前级
用仿“MBL6010(ne5534)”机箱,做自己的运放前级

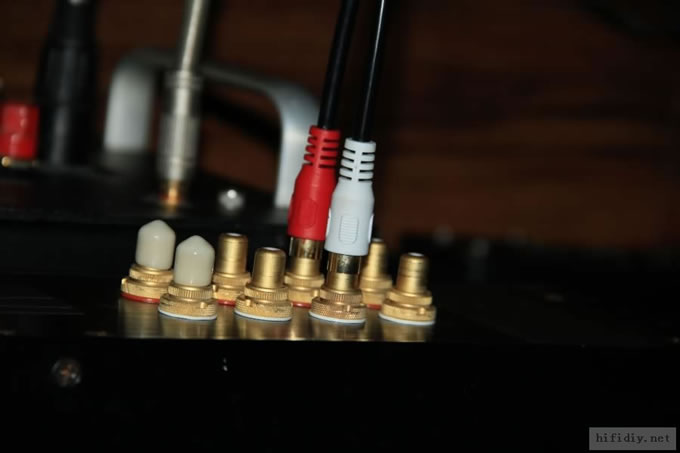

搭车测试争议很大的1元单晶铜线,声音非常让人意外的好!!通透!!秒杀原来几百元的信号线--------或者原来的信号线实在太垃圾了用仿“MBL6010(ne5534)”机箱,做自己的运放前级
用仿“MBL6010(ne5534)”机箱,做自己的运放前级
