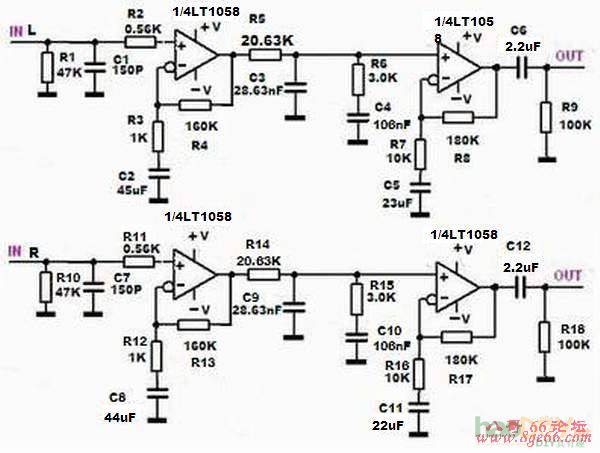

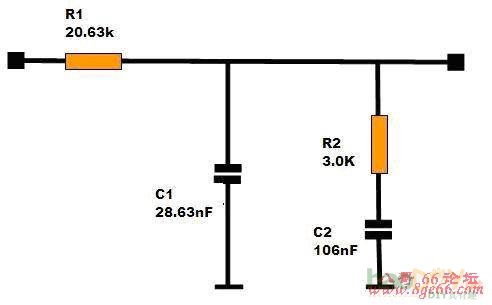

(1)首先确定唱放所需的增益: MM唱头输出2.5mV, 合并式功放所需的输入电平:550mV~1000 mV(RMS) 输入到输出所需增益:20㏒(550/2.5)=20㏒220=46.8 db RC衰减网路将衰减增益约20db, 所以电路总增益: 47db+20db=67 db 第一级运放增益:20㏒(160/1)=20㏒160=44 db 第二级级运放增益:20㏒(180/10)=20㏒18=25 db (2)再计算RIAA均衡网络转折频率的时间常数 采用英藉华人、RIAA均衡网络设计专家Gautau(在中国音响DIY的网名)的建议,以英国 新式的 RIAA / IEC 60098——2505 uS 為基礎计算 R1 x C1 = 590.8018868uS ( R1 + R2 ) x C2 = 2505uS R2 x C2 = 318uS R1 // R2 x C1 = 75uS 另外2个电阻和2个电容取值,还必须满足以下比例关系: R1÷R2= 6.877358491——这保证LP重放时低頻结像力与爆炸力可与CD一比。 C2 ÷ C1 = 3.701748503——这保证LP重放时高频既不暗晦又不刺耳。 由于RIAA均衡网络的阻容元件的参数准确性非常重要,任意一个失准都将影响音质,所以用原装进口(made in USA)美国FLUKE 79数字万用表,从自己20多年积累的元件库中仔细挑选,尽量准确。下面是电容库的部分元件:

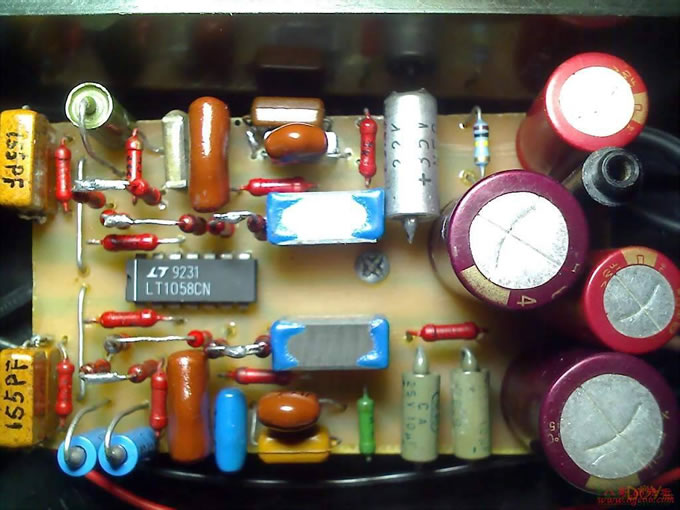

由于LT1058输入级采用JEFT,输入电流是PA级的,所以 (责任编辑:admin) |
