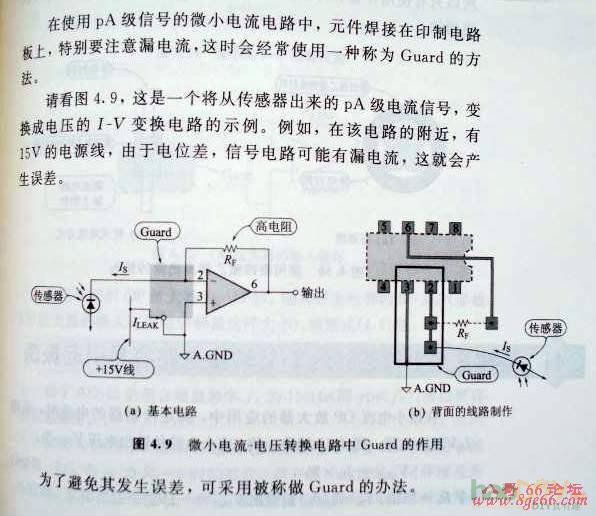

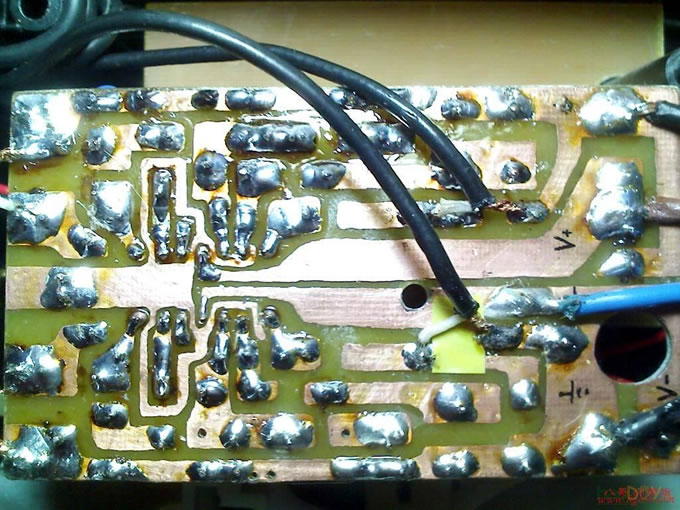

为了防止印板上位于运放输入端附近的正负15V电源线对运放的“Rf”干扰，制作时注意了左右声道的第一级运放输入端（2、3脚和12、13脚）的落地方式——采用地线将2、3脚和12、13脚分别包围起来，元件用引脚或飞线跨过地线包围圈接往2、3、12、13脚。理论根据见书籍节录： 印版上做“Guard”的方法见下图：  实际PCB图片，可明显见到两个用地线围成的“Guard”：  试机在重播LP音乐时，其定位、三维(3D)、空气感和速度反应等等的表现很好，尤其高频虽然细节较多，但很柔顺，既华丽，又不刺耳：中频够饱满，人声底气挺足；低频的量感较多，且有力——不"肥"。最大的问题是信噪比较低，唱头输入端对地短路时，唱放输出0.05mV(RMS)，放唱片时输出500～1200mV(RMS)，信噪比80～87.6db。唱放带唱头空载通电时，人离音箱两米以内就能听到哼声。这正印证了一句老话：“有所得，必有所失”。信噪比劣于反馈型唱放正是衰减型唱放的先天不足，于是想到换性能更好的超低噪声单运放，试试音质和信噪比是否有所改进。 由于不知道为什么在此帖后面用“回复”跟帖发不出本帖的第三部分——用超低噪声单运放制作唱头放大器，连续试发了三次都不行，而且单独就第三部分发新帖也不行，是否达到了我当天发贴的极限？只有明天再试发第三部分了。 (责任编辑：admin) |
