用美国线性技术公司4块LT1028超低噪声高速精密单运放重新制作了RC衰减型MM唱头放大器。 LT1028输入晶体管是双极型而不是FET型的。LT1028运放的内部电路见链接： （注：此链接加不进来，加进此链接就编辑不了帖子，可能昨天发不了第三部分也与此链接有关。因为今天发贴时，我先删掉此链接，发贴成功后，再用编辑加进此链接，二次均没成功） LT1028是1992年购买的，当时售价：85元/块。 元器件参数都严格按照电路图设计的数值，用原装进口（made in USA）美国FLUKE 79数字万用表仔细挑选，尤其RIAA均衡网络的RC元件数值没有误差，多数R、C是用2个以上元件串联或并联构成最后的精确值，最多的使用4个电容并联而成1个电容。由于制作LT1058 RC衰减型唱放时，挑光了手头所有能凑合成20.632K阻值的电阻，所以到专门到电子市场买了20K和0.62K五环电阻各100个，从中挑选出4个组成20.632K的电阻。
线路和元器件参数与前一款相同，只是将四运放换成单运放，如下图：
虽然LT1028是输入电流nA级的全双极型运放，但为了以后能直接换用OPA627、OPA637等性能更好的pA级输入电流的单运放（输入级是EFT），制作时同样注意了运放输入端（2、3脚）的落地方式——采用地线将2、3脚包围起来，元件用引脚或飞线跨过地线包围圈接往2、3脚。实际PCB见下图，图中可见到四个用地线围成的“Guard”，运放的输入端的2、3脚位于“Guard”包围圈的中间：
元器件的选择： （1）电容 信号通路的的电容，包括RIAA均衡网络的电容，不能采用圆筒型卷绕式的，因为这种类型的电容器有微音效应即麦克风效应，将严重影响音乐的重播效果。我采用云母电容、MKP或CBB聚丙烯电容。输出耦合电容采用耐压100V的叠片型聚丙烯电容，尽管体积较大（见下图印版上的长方形大电容，其叠片结构一目了然），但频率响应较好。 运放反相端的电解，采用金属壳“湿”钽电解，因为这种类型电解的漏电和频率响应指标都优于铝箔卷绕式电解。 板上滤波电解选择余地较大，不必过于苛刻。我采用手头已有的紫色和红色封皮的ELNA音响专用电解，红皮上印有“Cerafine”，紫皮上印有“DUOREX”，代表不同的音频电容系列。仅从封皮的颜色也可以辨别出它的级别——属于“音频级”，见下图。这电解也是1992年买的。正负15V稳压电源的滤波电解采用深蓝色封皮的“普通级”，见本帖第一部分的稳压电源实物图片。棕色封皮的电解则属于耐温105#p#分页标题#e#℃的“工业级”。 红袍Cerafine和紫袍DUOREX是专为音响设计的电容，使用OFC无氧铜脚，极低的失真(三次谐波失真-120dB)，很小的正切损耗，采用的在电解液中灌注陶瓷微粉的技术，粉末直径控制在0.1-0.15微米之间。据厂家声称，这种技术可有两大好处:一，增加对外界震动的阻尼作用其。二，灌人的陶瓷微粉在电容充放电的时候，会吸附电解液中的负离子而变成更具活性的离子团，阳极氧化膜表面形成一层薄膜，大大提高对信号的响应速度，使音质更为纯净透明，但它的代价就是体积大，价格较昂贵。声音：声音比较柔顺，温暖松软，高频比较华丽。 （2）电阻 采用优质的金属膜或碳膜电阻均可以。碳质电阻有热噪音和散弹噪音、金属膜有散弹噪音、线绕电阻有热噪音，在选择电阻时须多加留意。我采用金属膜电阻，也建议用金属膜的，毕竟它没有热噪声。 （3）插座 尽量不要用IC插座，因为接触点的电容效应可能额外引进噪声。如果为了换用不同型号运放，实在要用插座，也必须用圆脚插座，不能用夹脚插座，因为夹脚的电容效应远大于圆脚的。这方面的测试和对比实验，唱头均衡器设计制造的专家早就做过。我就是为了以后换用性能更好的运放，采用了圆脚镀金插座，见下图。

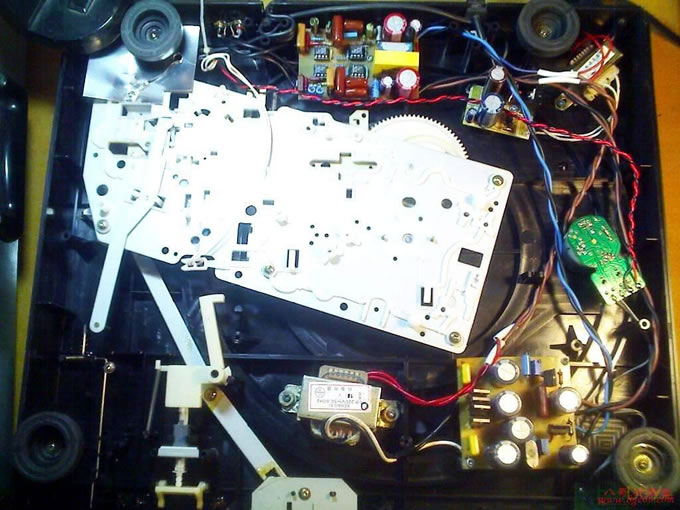

安装：唱头放大器板和稳压电源板都安装在唱机内部，见下图，下方是电源变压器和稳压电源板，上方是唱放板。
使用效果： 得益于Gautau兄的优秀电路设计，LT1028唱放的音质非常好。高频：细节很多，丝滑柔顺：中频：人声底气很足，饱满而甜美，美的没得说的——听《蔡琴老歌》LP时，仿佛蔡琴就站在面前似的。低频：下潜很深，厚实有力，富有弹性，但不肥，蔡琴“痴痴的等”中的强大的低音贝司表现得恰到好处。整体空间感和空气感非常好，很接近真空管唱放的韵味。这不仅与RC衰减型电路形式有关，可能也与LT1028静态电流较大（约10mA）有关——连续工作几小时后，用手摸IC，感到有些烫手，手指在上面挺不住。 唱放的底噪很低。唱头输入端对地短路时，唱放输出0.015mV(RMS)，放唱片时输出500～1200mV(RMS)，信噪比90～98db。唱放带唱头空载通电时，人紧贴音箱站着，白天听不到一点噪声，夜深人静时才能听到一点轻微的哼声。#p#分页标题#e# LT317和LT337稳压电源非常稳定，连续工作6小时后，实测输出电压仍是精确的±15.000V，没有丝毫漂移。可能正是由于±电源对称性非常好，所以运放输入端失调电流电压很小，才有可能在没接输入电容（唱头直接耦合）的情况下正常工作。
